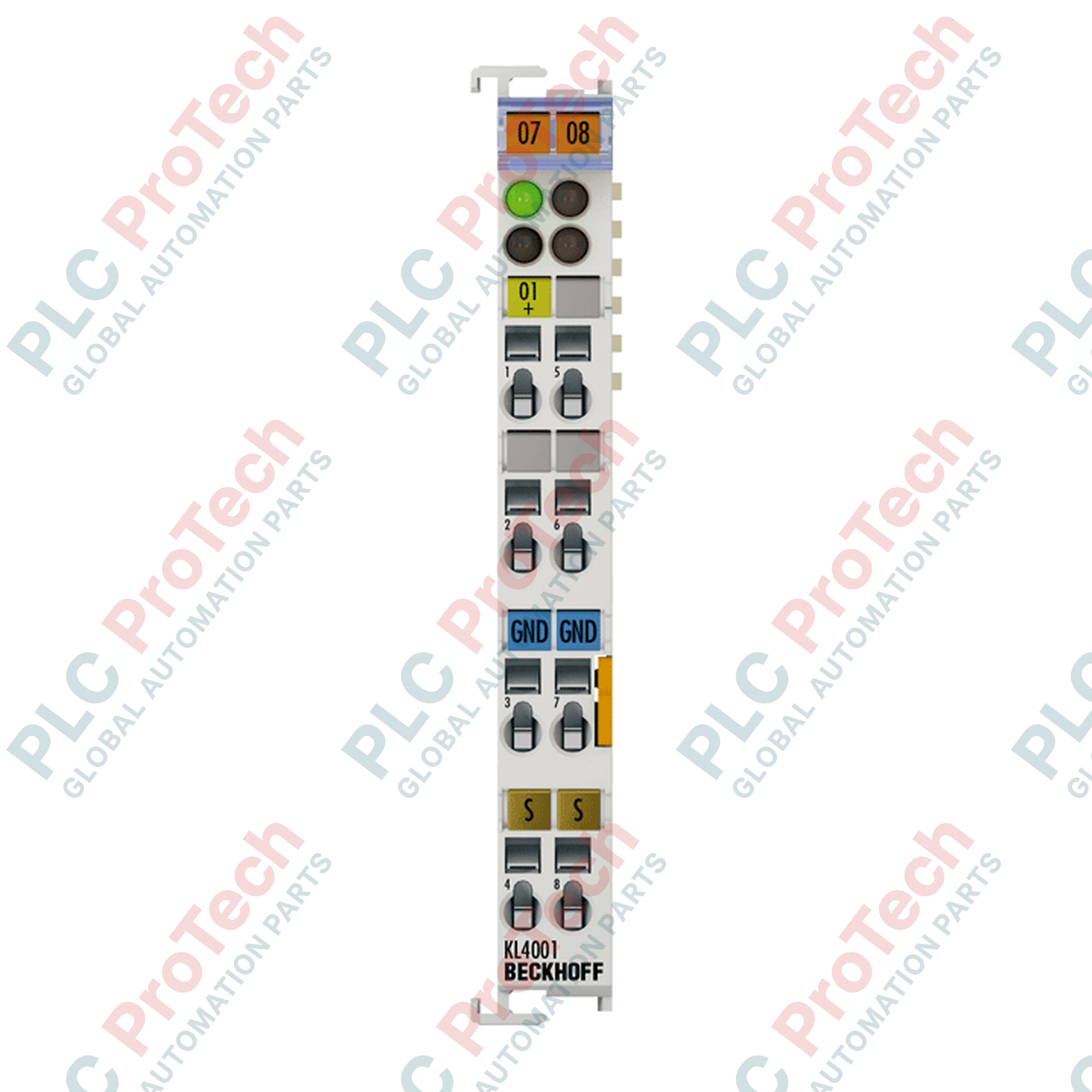

KL4001 BECKHOFF Terminale bus di uscita analogico a 1 canale, 0-10 V

Panoramica del prodotto

Il KL4001 (KL 4001) è un terminale di uscita analogica di precisione a 1 canale, progettato per trasmettere segnali di tensione analogici nell'intervallo da 0 a 10 V. Grazie alla risoluzione a 12 bit e a un'architettura di uscita differenziale, questo Bus Terminal è progettato per il controllo altamente accurato di attuatori, inverter di frequenza e valvole proporzionali. In settori industriali esigenti come la regolazione HVAC, l'industria chimica e la costruzione di macchinari specializzati, il KL4001 funge da collegamento di controllo essenziale. La sua uscita a potenziale libero e l'isolamento elettrico di 500 V tra il K-bus e la tensione del segnale garantiscono un'eccellente immunità ai disturbi e stabilità del segnale, proteggendo il controller centrale dalle interferenze elettriche a livello di campo e prevenendo i loop di massa nelle reti di automazione complesse.

Configurazione tecnica

L'architettura del KL4001 è ottimizzata per garantire affidabilità e precisione. Converte i valori digitali a 16 bit del controller in una tensione analogica con un errore di uscita inferiore a ±0,1%, garantendo un'elevata fedeltà nella trasmissione del valore nominale. Il terminale offre un tempo di conversione di circa 1.5 ms ed è progettato per pilotare carichi superiori a 5 kΩ con protezione contro i cortocircuiti. In quanto Bus Terminal standard, assorbe l'alimentazione direttamente dal K-bus (tip. 75 mA) e non richiede contatti di alimentazione esterni. Il suo design "differenziale" consente di misurare il segnale rispetto al proprio punto di riferimento anziché rispetto a una massa condivisa, un aspetto fondamentale per mantenere la precisione su cavi più lunghi o in ambienti con potenziali di massa variabili.

Specifiche tecniche

Domande frequenti tecniche

Il KL4001 richiede una configurazione software per il funzionamento di base?

No, il KL4001 è progettato per l'integrazione immediata. Utilizza 1 x 16 bit nell'immagine di processo, con un byte di controllo/stato da 8 bit opzionale, e non richiede impostazioni manuali degli indirizzi o della configurazione, consentendo un'esperienza "plug-and-play" senza interruzioni nell'ambiente TwinCAT.

Qual è il vantaggio dell'uscita a potenziale zero?

L'uscita a potenziale zero garantisce che la tensione del segnale sia isolata elettricamente dalla logica interna e dagli altri terminali. Ciò previene le interferenze provenienti dagli altri moduli del segmento di terminali ed elimina il rischio di anelli di massa che potrebbero distorcere il segnale 0-10 V o danneggiare gli attuatori analogici sensibili.

In che modo il KL4001 gestisce i cortocircuiti sulla linea di uscita?

Il modulo è protetto dai cortocircuiti. Se si verifica un cortocircuito sulla linea del segnale, il terminale limita la corrente per evitare danni all'hardware interno. Una volta eliminato il guasto, il terminale riprende il normale funzionamento dell'uscita analogica senza richiedere un ripristino hardware.

Guida alla progettazione e all'installazione

Cablaggio e messa a terra del segnale:

Per ottenere la massima precisione, con un errore < ±0,1%, utilizzare cavi a doppino intrecciato schermati per l'uscita 0-10 V. La schermatura deve essere collegata a terra a una sola estremità, in genere nel punto di ingresso dell'armadio di controllo, per evitare correnti circolanti. Assicurarsi che la lunghezza di spelatura sia di 8–9 mm per i morsetti a molla, così da garantire un collegamento a tenuta di gas. Per l'uscita differenziale del KL4001, il segnale (+) e il segnale (-) devono essere collegati direttamente all'ingresso ad alta impedenza (> 5 kΩ) del dispositivo ricevente.

Conformità per aree pericolose:

Il KL4001 è certificato ATEX (Ex nA IIC T4 Gc) per l'uso in aree pericolose della Zona 2. Durante l'installazione in questi ambienti, il terminale deve essere montato in un involucro con grado di protezione IP54 e la guida DIN da 35 mm deve essere collegata a una terra funzionale pulita. Non scollegare il terminale né alcun cablaggio mentre l'alimentazione del K-bus è attiva, per evitare potenziali fonti di ignizione.

Gestione termica e montaggio:

Il terminale è progettato per funzionare da -25 a +60 °C. Per garantire la stabilità a lungo termine del circuito di conversione analogico, mantenere una distanza verticale minima di 30 mm sopra e sotto il modulo per consentire il flusso d'aria. Quando si effettua il montaggio affiancato, il doppio slot e il collegamento a chiave garantiscono la necessaria stabilità meccanica. Se il modulo viene utilizzato all'estremità di un segmento, assicurarsi che sia installato un terminale di fine bus KL9010 per terminare correttamente il K-bus.
