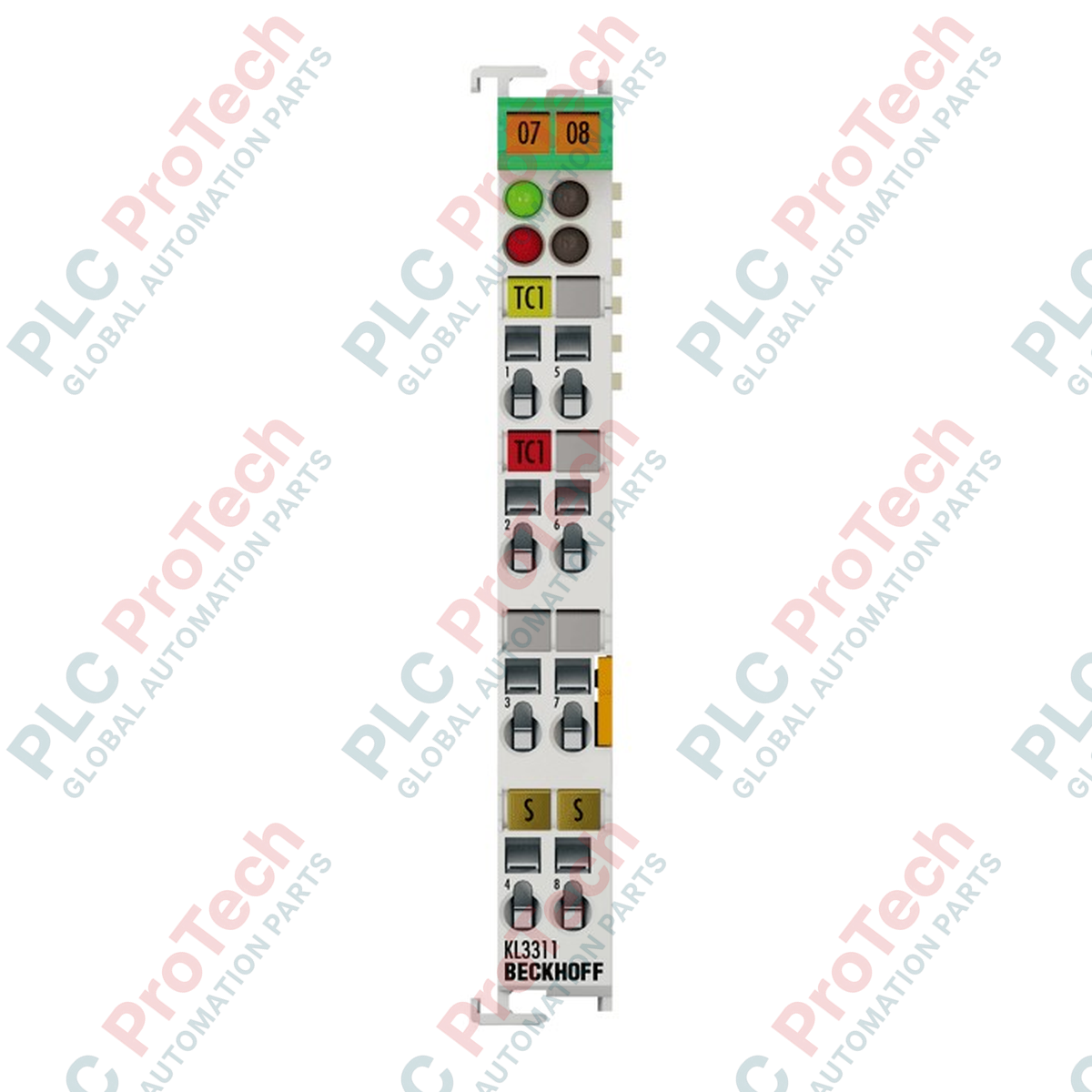

KL3311 BECKHOFF Terminale bus a 1 canale per ingresso da termocoppia

Panoramica del prodotto

Il KL3311 (KL3311) è un terminale di ingresso analogico a 1 canale ad alta precisione, progettato per il collegamento diretto di termocoppie in ambienti complessi di automazione industriale. Sviluppato da Beckhoff per il sistema K-bus, questo modulo è indispensabile nelle applicazioni di monitoraggio delle alte temperature, come la produzione del vetro, la lavorazione dei metalli e la generazione di energia. Integrando un'avanzata tecnologia a 2 fili e un isolamento elettrico di 500 V, il KL3311 garantisce l'integrità del segnale e previene i loop di massa in ambienti elettromagnetici disturbati. La capacità di elaborare un'ampia gamma di tipi di sensori (J, K, L, B, E, N, R, S, T, U) lo rende una risorsa versatile per mantenere la stabilità termica e ridurre i tempi di inattività non pianificati del sistema nei circuiti di controllo PID critici.

Configurazione tecnica

Il KL3311 utilizza un sofisticato processo di conversione analogico-digitale a 16 bit per convertire le tensioni non lineari delle termocoppie in dati di temperatura precisi. Il modulo dispone della compensazione interna del giunto freddo, che elimina la necessità di giunti di riferimento esterni, semplificando così il cablaggio in campo e riducendo i costi di installazione. La comunicazione con il controller di livello superiore viene gestita tramite il Bus Coupler, nel quale l'immagine di processo può essere configurata per dati a 16 bit oppure per un byte opzionale di controllo/stato a 8 bit. Questa flessibilità consente agli ingegneri di monitorare lo stato del sensore, inclusa la rilevazione di "guasto del cablaggio", assicurando che qualsiasi condizione di circuito aperto venga immediatamente segnalata alla logica del PLC per prevenire variazioni pericolose del processo nei circuiti di controllo PID.

Specifiche tecniche

Domande frequenti tecniche

Come gestisce il KL3311 la rottura del sensore o i cavi scollegati?

Il modulo include un'indicazione di "Guasto del cablaggio". Se un filo della termocoppia è rotto o scollegato, il bit di stato nell'immagine di processo viene impostato e i dati di ingresso passano a un valore limite definito, consentendo alla logica di sicurezza del PLC di attivare un allarme o un arresto di emergenza.

Questo modulo può misurare segnali in millivolt senza una termocoppia?

Sì. Oltre ai tipi standard di termocoppia, il KL3311 può essere configurato per la misurazione di mV grezzi nei campi da +/- 30 mV a +/- 120 mV. Questa funzione è particolarmente utile per sensori personalizzati o strumentazione di laboratorio specializzata.

È necessaria una configurazione software per il KL3311?

Il terminale funziona immediatamente con le impostazioni predefinite (tipo K). Tuttavia, per modificare i tipi di sensore o regolare l'immagine di processo (ad esempio, abilitando i byte di controllo/stato), la configurazione deve essere eseguita tramite TwinCAT System Manager o il Bus Coupler in uso.

Guida alla progettazione e all'installazione

• Precisione del giunto freddo: Per ottenere una precisione di misura ottimale, evitare di installare componenti che generano calore (come avviatori di motori ad alta potenza o alimentatori) direttamente sotto il KL3311. Un calore ambientale eccessivo può creare gradienti termici attraverso i contatti del terminale, influenzando la compensazione interna del giunto freddo.

• Schermatura e riduzione dei disturbi: Sebbene il modulo sia isolato elettricamente, utilizzare sempre cavi per termocoppie compensati (fili di estensione) per l'intero percorso fino al terminale. Assicurarsi che la schermatura del cavo sia collegata a terra nel punto di ingresso dell'armadio di controllo per ridurre al minimo le interferenze EMI sui segnali mV a bassa tensione.

• Conformità Ex ec: Quando viene installato in ambienti ATEX/IECEx Zona 2, il terminale deve essere alloggiato in un involucro con grado di protezione almeno IP54. Assicurarsi che l'alimentazione sia scollegata prima di inserire o disinserire il modulo, per prevenire il rischio di scintille in atmosfere pericolose.
