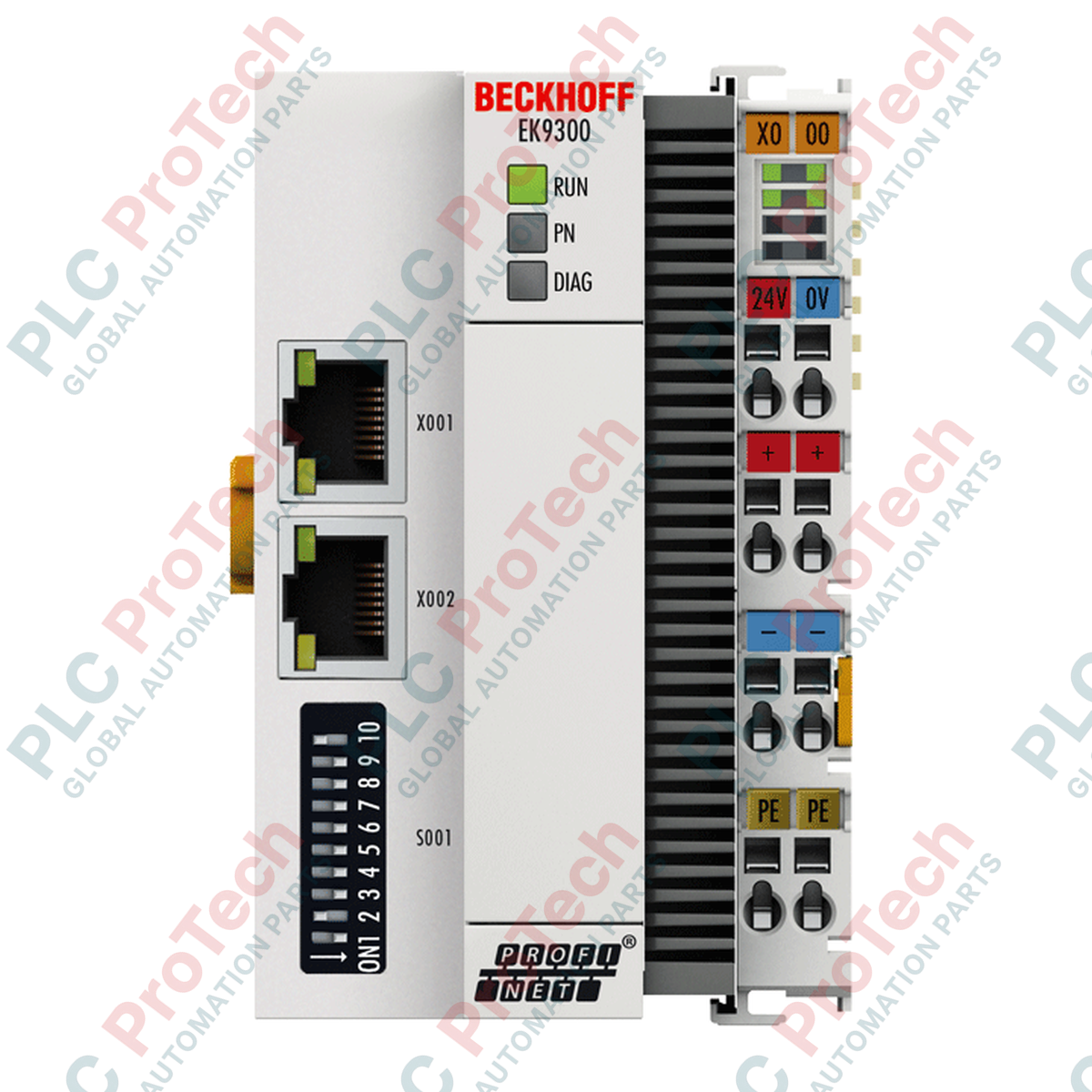

Accoppiatore bus PROFINET RT BECKHOFF EK9300

Descrizione

BECKHOFF EK9300 è un accoppiatore bus PROFINET RT ad alte prestazioni, progettato per collegare direttamente le reti PROFINET RT al sistema modulare di terminali EtherCAT. In qualità di gateway industriale, questo accoppiatore consente di integrare terminali EtherCAT digitali e analogici standard (serie EL) e moduli EtherCAT Box (serie EP) in un ambiente con controller PROFINET. Il dispositivo converte i telegrammi in ingresso da PROFINET RT nella rappresentazione interna dei segnali E-bus, facilitando lo scambio ciclico dei dati ad alta velocità senza richiedere uno strumento di configurazione locale.

Dotato di uno switch integrato a 2 porte con due interfacce RJ45, BECKHOFF EK9300 supporta topologie lineari e ad anello flessibili, semplificando notevolmente il cablaggio del sistema e riducendo la necessità di switch di rete esterni. L'interfaccia E-bus interna fornisce fino a 2 A di corrente per alimentare i terminali EtherCAT collegati, rendendolo ideale per reti di automazione industriale decentralizzate che richiedono una comunicazione in tempo reale affidabile.

Caratteristiche

• Integrazione diretta dei terminali EtherCAT della serie EL e dei moduli EtherCAT Box della serie EP nei sistemi PROFINET RT.
• Switch Ethernet integrato a 2 porte con interfacce RJ45 per configurazioni di rete lineari e ad anello.
• Velocità di trasmissione dati di 100 Mbit/s per uno scambio rapido e ciclico dei dati di processo.
• Robusta capacità di alimentazione interna dell'E-bus fino a 2 A per pilotare configurazioni estese di terminali locali.
• Elevata sicurezza elettrica grazie all'isolamento elettrico di 500 V tra i contatti di potenza, la tensione di alimentazione e le porte Ethernet.
• Alloggiamento compatto del terminale in policarbonato, dotato di LED di stato e diagnostica attivi per gli stati di alimentazione e di rete.
• Cablaggio senza utensili mediante una tecnologia di collegamento sicura dei terminali con molle.

Applicazioni

• Reti di controllo industriale distribuite che collegano terminali I/O digitali, analogici e speciali remoti a master PROFINET centrali.
• Costruzione di macchinari e linee di produzione in cui l'elaborazione standard dei segnali EtherCAT è integrata in ambienti PROFINET.
• Progetti di migrazione fieldbus che richiedono un'elaborazione locale ad alta velocità associata a dorsali fieldbus basate su Ethernet.

Specifiche tecniche

Elettrico

Comunicazione

Meccanica e collegamento

Condizioni ambientali e certificazioni

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verificare che il modulo ricevuto sia il BECKHOFF EK9300 corretto e controllare che l'involucro esterno non presenti danni dovuti al trasporto.
2. Isolare tutte le fonti di alimentazione del sistema e del campo prima di iniziare qualsiasi procedura di installazione, montaggio o cablaggio dei terminali.
3. Montare saldamente il coupler su una guida DIN standard da 35 mm (conforme alla norma EN 60715) utilizzando la doppia scanalatura integrata, il collegamento a chiave e il meccanismo di blocco.
4. Esaminare i requisiti di corrente dei terminali modulari collegati per verificare che il carico combinato sull'E-bus non superi il limite di 2 A del coupler.
5. Spellare tutti i cavi di collegamento per una lunghezza di 8–9 mm. Inserire conduttori rigidi o flessibili (0,08–2,5 mm² / AWG 28–14) oppure cavi con capocorda (0,14–1,5 mm² / AWG 26–16) utilizzando un cacciavite a testa piatta per azionare il meccanismo a molla.
6. Collegare i cavi di rete alle porte RJ45 con switch per creare la topologia PROFINET a linea o ad anello.
7. Applicare l'alimentazione operativa e verificare l'inizializzazione del sistema e l'attività del collegamento Ethernet utilizzando i LED diagnostici integrati sul pannello frontale.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF EK9300 in funzione, assicurarsi che le configurazioni di sistema esistenti, le topologie di rete e la disposizione fisica dei terminali siano completamente documentate. Disattivare tutte le alimentazioni che forniscono energia al coupler di bus e ai moduli a valle. Scollegare in sicurezza i cavi Ethernet PROFINET e disinserire i collegamenti del cablaggio di campo. Sostituire il modulo, verificare il blocco meccanico, ripristinare accuratamente i collegamenti e caricare il file di configurazione del dispositivo GSDML corrispondente nel programma master PROFINET per rimettere in servizio il nodo.
