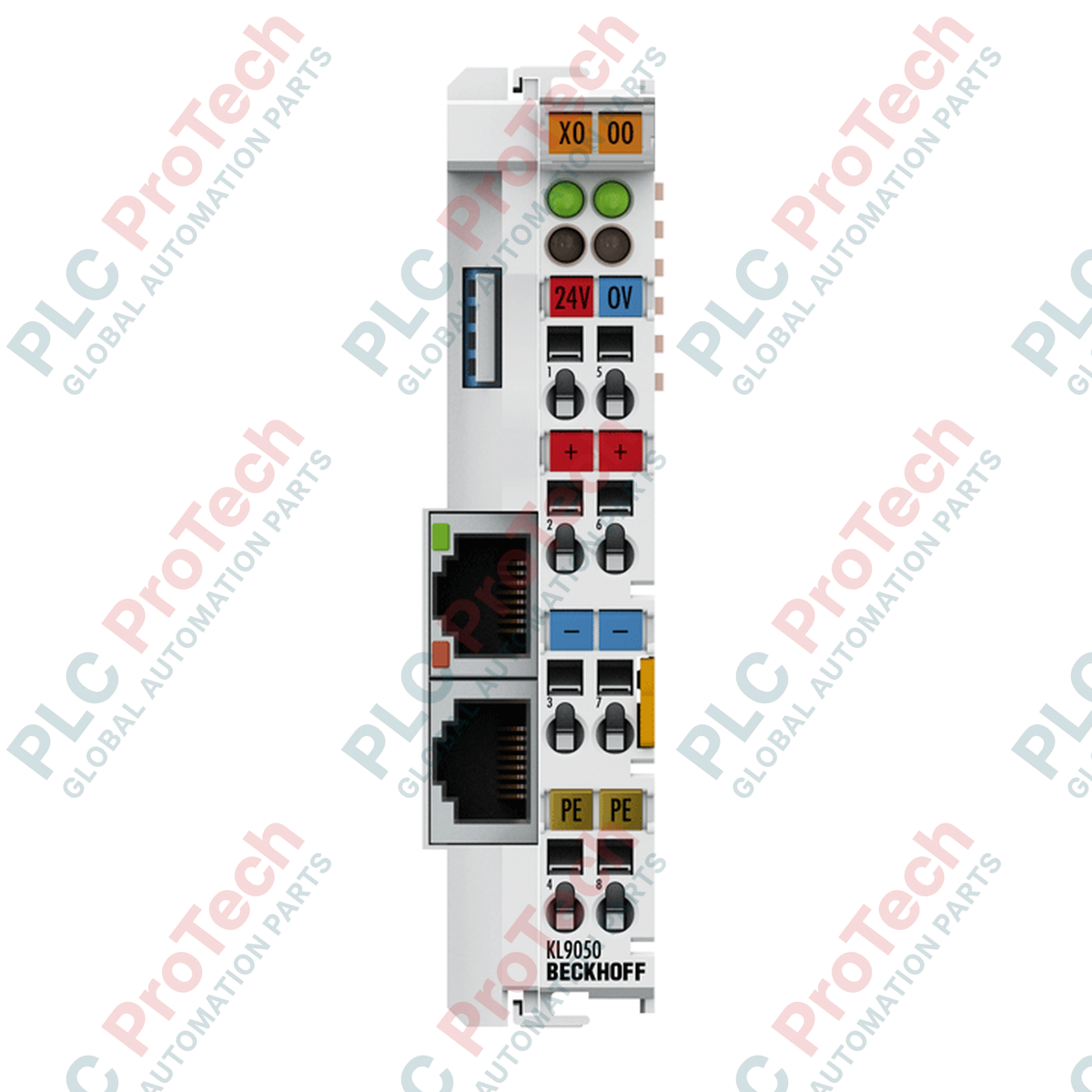

KL9050 | BECKHOFF | Terminale accoppiatore di estensione K-Bus

Panoramica del prodotto

Il KL9050 (KL9050) è un terminale accoppiatore specializzato progettato per l'espansione del sistema Beckhoff Bus Terminal. Nelle architetture di automazione su larga scala, in cui il numero di moduli I/O supera la capacità di una singola guida o richiede la distribuzione su più file all'interno di un quadro elettrico, il KL9050 funge da "ricevitore" decentralizzato o "sottoaccoppiatore". Collega il segnale K-bus interno di un Bus Coupler principale (come quelli della serie BK) o di un Embedded PC a un segmento aggiuntivo con un massimo di 64 Bus Terminal. Grazie alla connettività RJ45 standard, il KL9050 consente di mantenere flessibili e scalabili i progetti modulari delle macchine, garantendo al contempo una comunicazione affidabile su distanze fino a 5 metri tra le stazioni.

Configurazione tecnica

L'hardware KL9050 funge da rigeneratore di alimentazione e segnale per il segmento K-bus esteso. Dispone di due prese RJ45 (ingresso e uscita) che consentono il collegamento in cascata di più segmenti di estensione. Internamente, fornisce un'alimentazione da 400 mA per la logica dei Bus Terminal collegati, agendo di fatto come alimentatore locale per il K-bus. Il terminale trasferisce inoltre i contatti di alimentazione a 24 VDC, supportando un carico di corrente fino a 10 A per i dispositivi sul campo. Per la diagnostica del sistema, un LED verde Power integrato fornisce una conferma visiva immediata dello stato dell'alimentazione a 24 V. Il modulo è completamente certificato per applicazioni navali (DNVGL) e aree pericolose (ATEX), garantendo un funzionamento affidabile in ambienti impegnativi.

Specifiche tecniche

Domande frequenti tecniche

Come si collega il KL9050 al Bus Coupler principale?

Il KL9050 deve essere utilizzato insieme a un KL9020 (terminale finale con uscita RJ45) situato alla fine del blocco di terminali precedente. Un cavo Ethernet schermato standard (Cat 5 o superiore) collega l'uscita del KL9020 all'ingresso del KL9050 .

Qual è il numero massimo di stadi di estensione consentiti?

Il sistema K-bus Beckhoff supporta in genere diversi stadi di estensione, a condizione che il numero totale di terminali in tutti i segmenti non superi 255. Ogni KL9050 avvia un nuovo segmento con un massimo di 64 terminali.

Il KL9050 richiede un proprio alimentatore a 24 V DC?

Sì. Per alimentare la logica interna del K-bus del nuovo segmento e rigenerare i contatti di alimentazione per i dispositivi sul campo, è necessario collegare direttamente un'alimentazione a 24 V DC ai punti terminale del KL9050 .

Guida alla progettazione e all'installazione

• Requisiti di cablaggio: Utilizzare esclusivamente cavi patch RJ45 schermati di alta qualità per il collegamento di 5 metri. Negli ambienti soggetti a forti interferenze elettromagnetiche (EMI), assicurarsi che la schermatura del cavo sia correttamente collegata a terra per prevenire errori di comunicazione del K-bus o guasti "K-bus Reset" nel controller.

• Dimensionamento dell'alimentazione: Ogni KL9050 fornisce 400 mA per la logica interna del K-bus. Se la somma del "consumo di corrente del K-bus" di tutti i 64 terminali del segmento supera questo valore, è necessario inserire un terminale di alimentazione KL9400 per fornire corrente aggiuntiva.

• Installazione su guida DIN: Il KL9050 deve essere agganciato saldamente a una guida DIN da 35 mm. Assicurarsi che il contatto PE (terra di protezione) sul retro del terminale realizzi una connessione solida con la guida, per garantire una corretta messa a terra dell'elettronica interna.

• Sicurezza nelle aree pericolose: Per la conformità ATEX "Ex nA", l'unità deve essere installata in un involucro con un grado di protezione minimo IP54. Non scollegare i cavi RJ45 o il cablaggio di campo mentre il sistema è sotto tensione, per evitare possibili scintille nelle atmosfere esplosive.
