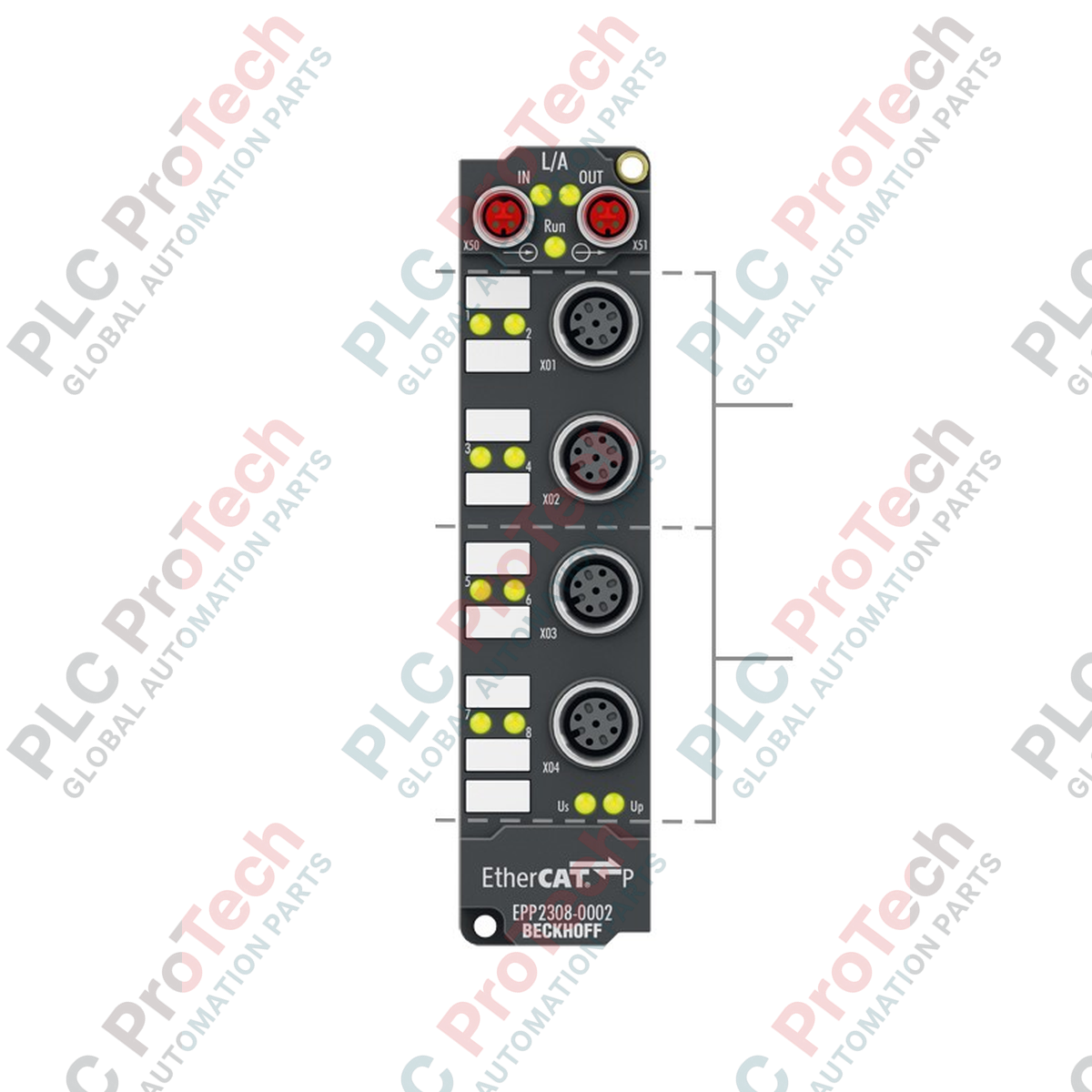

EPP2308-0002 Box EtherCAT P a 4 ingressi + 4 uscite

Panoramica del prodotto

 EPP2308-0002 (EPP23080002) è un modulo I/O versatile, montabile a macchina, progettato per ambienti di automazione decentralizzati. Utilizzando la tecnologia EtherCAT P , questa unità integra la comunicazione dati ad alta velocità e due circuiti di alimentazione separati da 24 V CC in un unico cavo M8 codificato P. Nella produzione avanzata, nella logistica e nelle celle robotiche, l'EPP2308-0002 consente il collegamento diretto a livello di campo di quattro ingressi digitali e quattro uscite digitali. Questa variante è dotata specificamente di connessioni M12 codificate A a 5 pin , che facilitano l'uso di cavi standard per sensori/attuatori industriali. Grazie al grado di protezione IP67 e al design robusto, l'EPP2308-0002 elimina la necessità di cassette di derivazione e di una gestione complessa dei cavi, favorendo la transizione verso l'"Automazione a cavo singolo".

Configurazione tecnica

L'EPP2308-0001 presenta due interfacce bus M8 codificate P per la linea EtherCAT P e quattro prese M12 per i segnali I/O. Ogni presa M12 dispone generalmente di due canali, massimizzando la densità dell'alloggiamento compatto. Gli ingressi sono conformi agli standard EN 61131-2 Tipo 3 e dispongono di un filtro da 3,0 ms per garantire l'affidabilità del segnale in ambienti elettricamente rumorosi. Le quattro uscite digitali forniscono fino a 0,5 A ciascuna e sono completamente protette dai cortocircuiti, potendo pilotare carichi ohmici, induttivi e a lampada. L'alimentazione dei sensori deriva direttamente dalla tensione di controllo (Us), con una capacità totale di 0,5 A, garantendo l'alimentazione sicura dei dispositivi di campo senza richiedere blocchi di distribuzione ausiliari.

Specifiche tecniche

Domande frequenti tecniche

In cosa differiscono le connessioni M12 dalla variante EPP2308-0001?

L'EPP2308-0002 utilizza connettori M12 a 5 pin invece dei connettori M8. Ciò consente di utilizzare cavi M12 standard, spesso preferiti nell'ingegneria meccanica per impieghi gravosi. Inoltre, poiché le prese M12 sono a 5 pin, ogni presa può essere configurata per trasportare più segnali (ad esempio, due ingressi o una coppia ingresso/uscita) a seconda della mappatura interna dei pin.

Questo modulo è in grado di gestire commutazioni ad alta velocità per carichi induttivi?

Sì, con un TON tipico di 50 µs e un TOFF di 100 µs, le uscite sono altamente reattive. Il modulo include una protezione interna per i carichi induttivi. Per solenoidi molto grandi o cicli ad alta frequenza, assicurarsi che l'energia di interruzione non superi i limiti termici interni per evitare l'invecchiamento precoce dei componenti.

A cosa serve il consumo di corrente "Us"?

"Us" (alimentazione del sistema e dei sensori) fornisce i 24 V CC per la logica interna del box e l'alimentazione dei sensori collegati agli ingressi. In un segmento EtherCAT P, questa è separata da "Up" (alimentazione delle periferiche), che alimenta generalmente i carichi collegati alle uscite.

Guida all'ingegneria e all'installazione

• Tenuta dei connettori M12: Per mantenere l'integrità IP67, assicurarsi che tutte le prese M12 siano dotate di un cavo o di un cappuccio a vite protettivo. Serrare i connettori M12 a una coppia di 0,6 Nm. Un serraggio insufficiente è una causa comune di infiltrazioni di umidità in ambienti molto umidi o soggetti a lavaggio.

• Gestione dell'alimentazione EtherCAT P: Quando si collegano in cascata più moduli EPP, calcolare l'assorbimento di corrente cumulativo sia per Us sia per Up. Il cavo M8 codificato P ha una capacità di corrente massima di 3 A. Se il segmento supera questo valore, è necessario utilizzare un modulo di alimentazione intermedio EPP9001 o EPP9022.

• Montaggio e vibrazioni: L'EPP2308-0002 è progettato per resistere a urti e vibrazioni significativi (EN 60068-2-6/27). Per la massima stabilità, montare il box su una superficie piana e rigida della macchina utilizzando entrambi i fori di fissaggio. Assicurarsi che i cavi EtherCAT P siano fissati con un dispositivo antistrappo vicino al box per evitare sollecitazioni meccaniche sulle prese bus M8.
