KS3021 Terminale di ingresso analogico a 1 canale 4-20 mA differenziale

Panoramica del prodotto

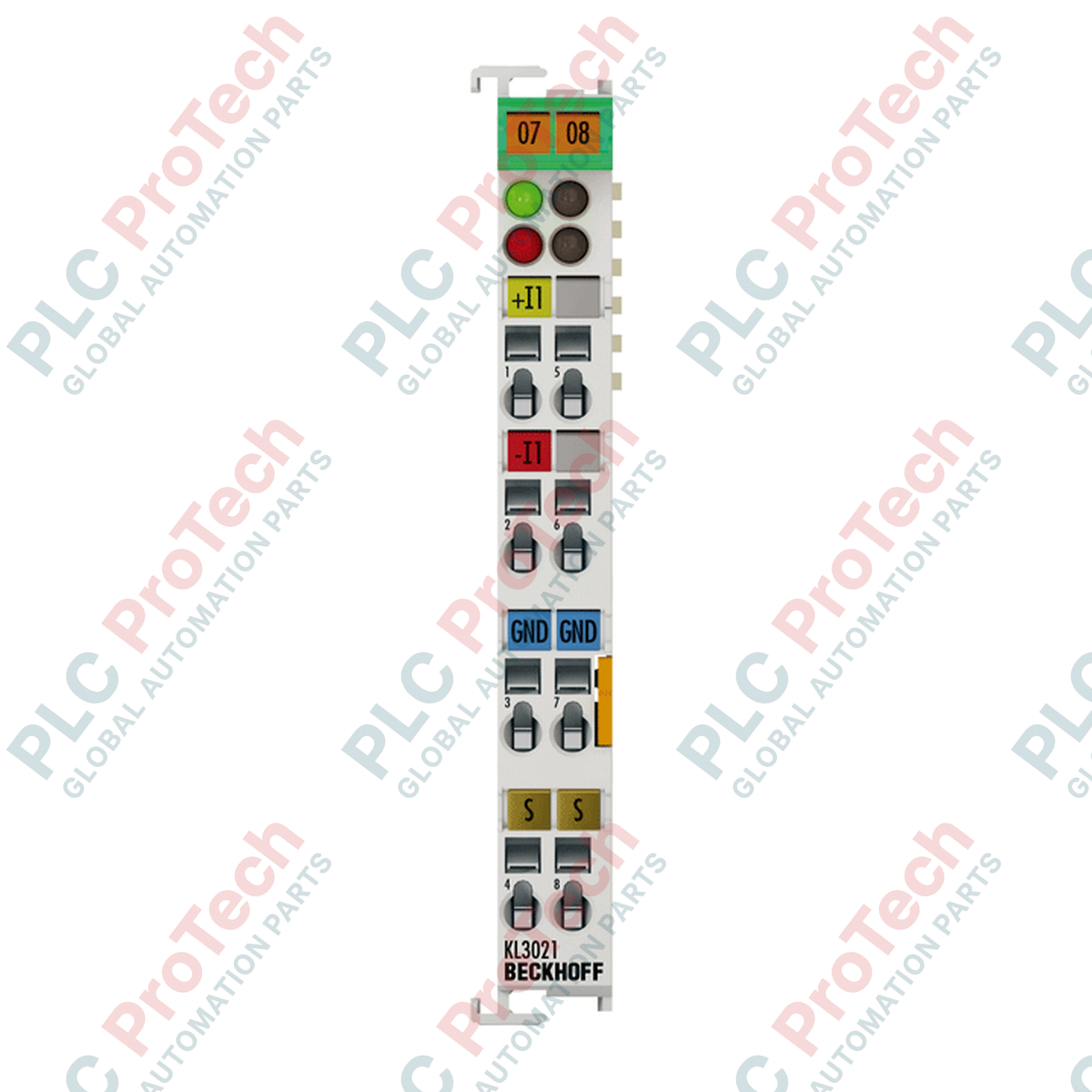

Il KS3021 (KS3021) è un terminale di ingresso analogico a 1 canale ad alta precisione, progettato per l'elaborazione di segnali industriali standard da 4 a 20 mA. Grazie all'impiego di un'avanzata tecnologia di ingresso differenziale, questo terminale è appositamente progettato per eliminare le interferenze dei loop di massa e sopprimere il rumore di modo comune, risultando ideale per l'installazione di sensori a lunga distanza in ambienti con forti interferenze elettromagnetiche. In settori quali la lavorazione chimica, il trattamento delle acque e il controllo HVAC, il KS3021 offre l'affidabilità necessaria per la telemetria di sistemi critici. Con un tempo di conversione rapido di 1 ms e una risoluzione di 12 bit, garantisce l'acquisizione ad alta fedeltà delle variabili dinamiche di processo. La designazione "KS" indica un livello di cablaggio innestabile, che consente la sostituzione rapida del modulo senza intervenire sul cablaggio esistente della strumentazione di campo.

Configurazione tecnica

Il KS3021 integra uno stadio di ingresso differenziale con una resistenza interna di 80 Ω e una caduta di tensione del diodo di 0,7 V. Supporta una tensione di modo comune massima di 35 V, offrendo una notevole robustezza contro le differenze di potenziale tra la massa del sensore e la massa del sistema di controllo. Il terminale è alimentato interamente tramite il K-bus interno e assorbe una corrente tipica di 60 mA; ciò semplifica la distribuzione dell'alimentazione nell'armadio eliminando la necessità di collegamenti esterni ai contatti di alimentazione a 24 VCC. Per applicazioni di sicurezza critica o in aree pericolose, il modulo dispone di un isolamento elettrico di 500 V tra il K-bus e il livello del segnale e dispone della certificazione ATEX Ex nA IIC T4 Gc per l'impiego in atmosfere esplosive della Zona 2.

Specifiche tecniche

Domande frequenti tecniche

Qual è il principale vantaggio del livello di cablaggio innestabile del KS3021?

I terminali della serie KS sono dotati di un connettore di cablaggio rimovibile. Ciò consente al personale addetto alla manutenzione di sostituire un modulo guasto semplicemente scollegando il blocco terminale precablato e inserendolo in una nuova unità. In questo modo si elimina il rischio di errori di cablaggio e si riduce significativamente il tempo medio di riparazione (MTTR) negli ambienti di produzione operativi 24 ore su 24, 7 giorni su 7.

In che modo l'ingresso differenziale gestisce il rumore del segnale rispetto agli ingressi single-ended?

L'ingresso differenziale misura la differenza di tensione tra due linee di segnale invece di misurare una linea rispetto a una massa comune. Questa configurazione annulla efficacemente il rumore di "modo comune" che interessa entrambi i fili allo stesso modo, aspetto essenziale per mantenere l'integrità del segnale nelle aree soggette a forti interferenze dei motori o dotate di azionamenti a frequenza variabile.

Questo terminale è adatto all'impiego in luoghi pericolosi?

Sì, il KS3021 è certificato ATEX con la marcatura II 3 G Ex nA IIC T4 Gc. È approvato per l'impiego in ambienti della Zona 2, a condizione che venga installato in un involucro adeguatamente classificato e conforme ai requisiti degli standard di sicurezza del sito industriale.

Guida all'ingegneria e all'installazione

• Precisione del cablaggio e spelatura: Utilizzare conduttori rigidi o flessibili con una sezione da 0,08 a 1,5 mm quadrati (AWG 28-16). Assicurarsi che la lunghezza di spelatura sia precisamente compresa tra 9 e 10 mm. Utilizzare un piccolo cacciavite a testa piatta per azionare il morsetto a molla; il blocco innestabile garantisce che, una volta cablati, i collegamenti rimangano resistenti alle vibrazioni secondo gli standard EN 60068.

• Messa a terra e schermatura: Per sfruttare al massimo i vantaggi dell'ingresso differenziale, utilizzare cavi schermati a doppino intrecciato. La schermatura deve essere collegata a un punto di terra funzionale (FE) all'ingresso del terminale mediante una staffa di schermatura, per deviare le interferenze ad alta frequenza dal convertitore A/D interno a 12 bit.

• Gestione dell'alimentazione del K-bus: Poiché il KS3021 assorbe l'alimentazione esclusivamente dal K-bus (60 mA), verificare sempre il budget di alimentazione totale del proprio accoppiatore di bus. Se la corrente totale del K-bus di tutti i terminali collegati supera il limite dell'accoppiatore (ad esempio 500 mA o 1000 mA), è necessario aggiungere al segmento un terminale di aggiornamento del K-bus.
