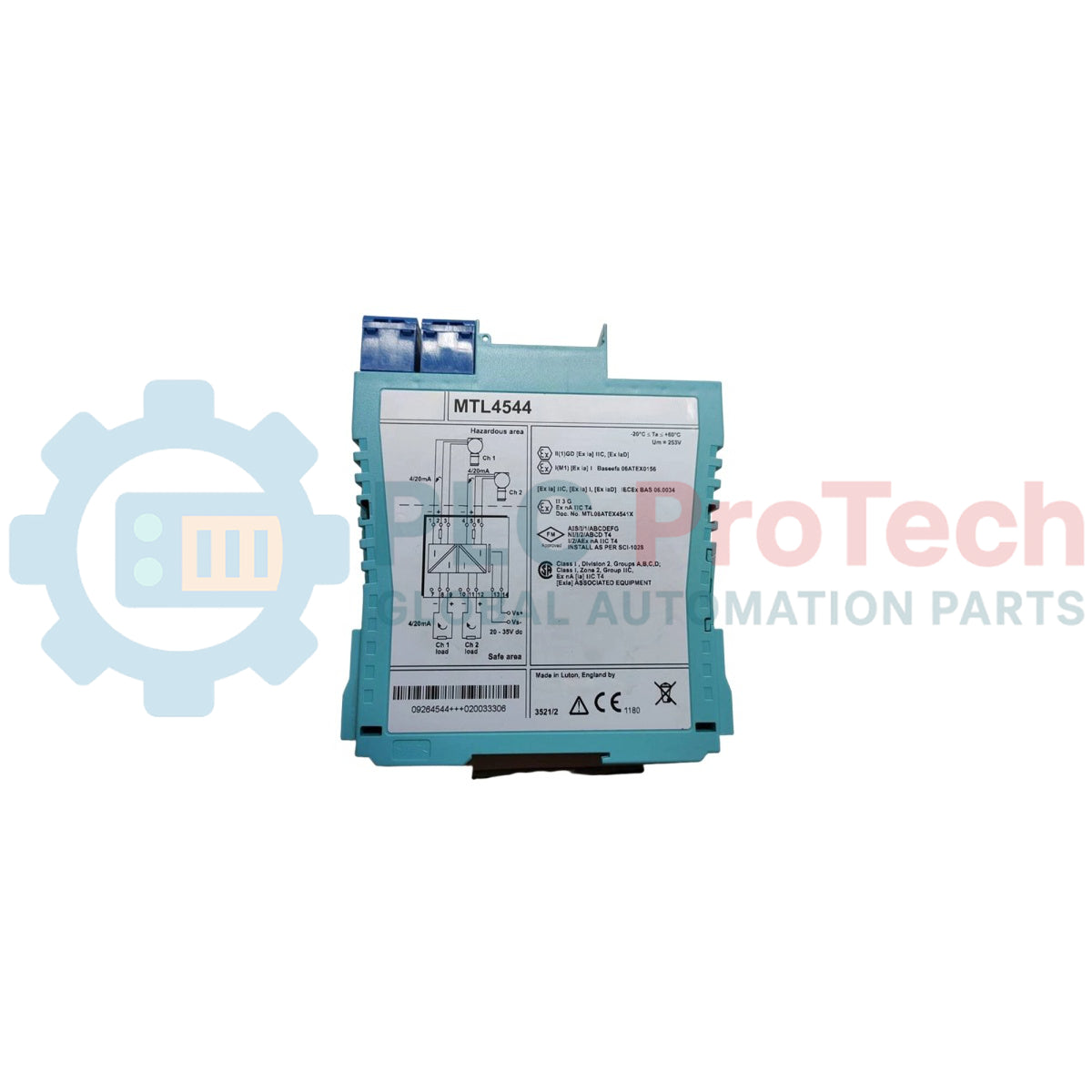

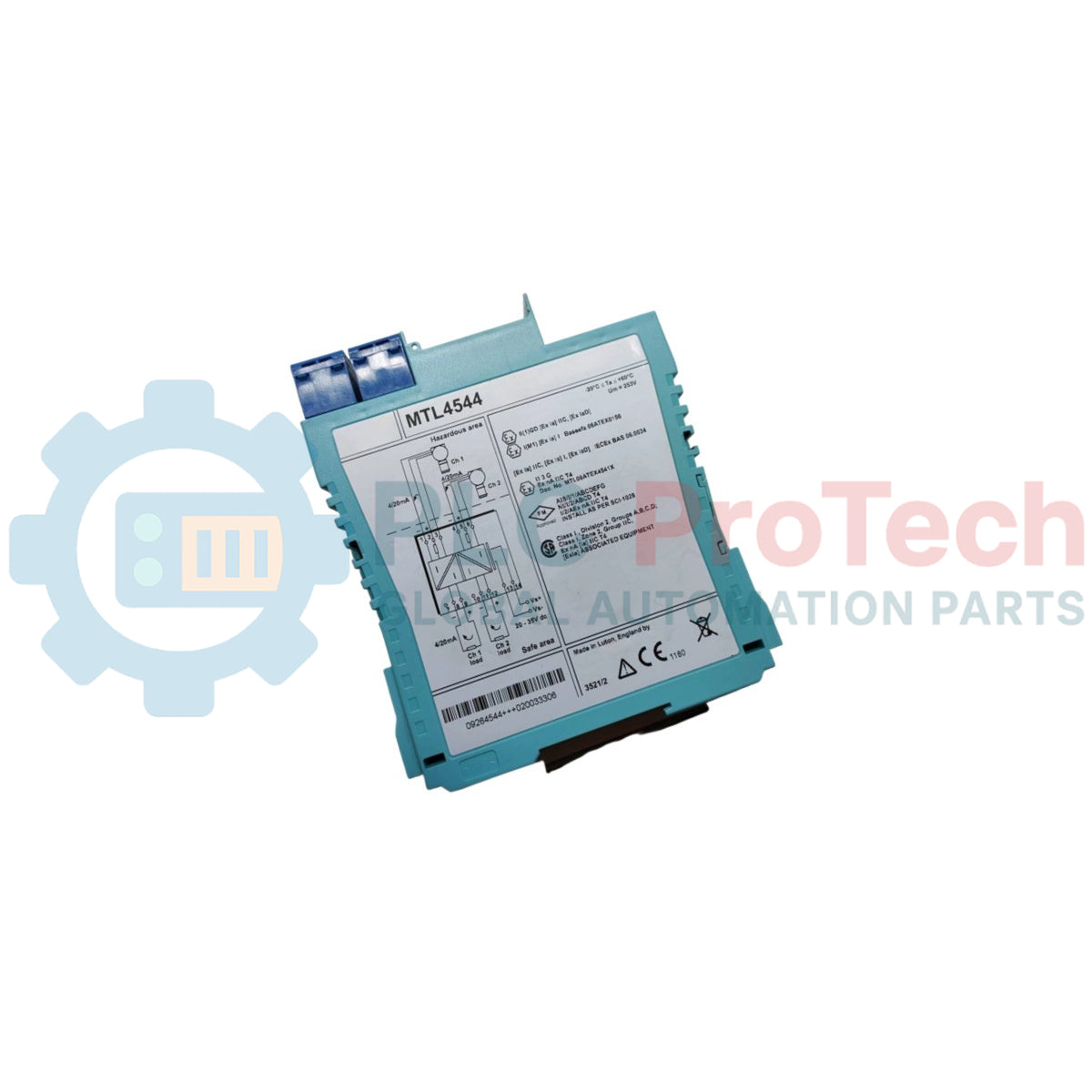

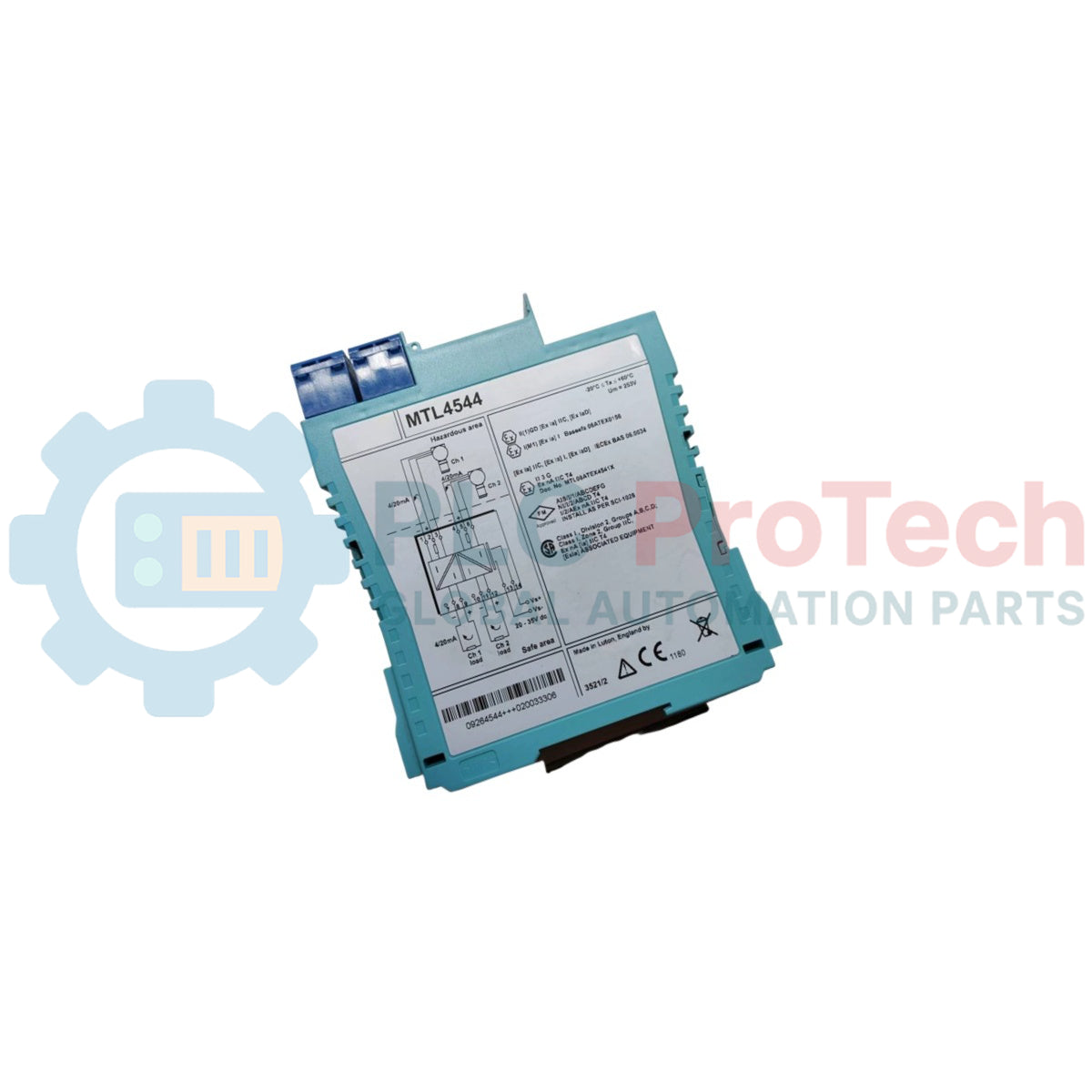

MTL 4544 Eaton MTL Serie 4500 Alimentatore ripetitore a 2 canali

Panoramica del prodotto

MTL 4544 (MTL4544) è un alimentatore ripetitore a 2 canali ad alte prestazioni, progettato per fornire alimentazione completamente isolata e a sicurezza intrinseca (IS) a trasmettitori 4-20 mA a 2 o 3 fili situati in aree pericolose. In quanto modulo a doppio canale della serie MTL4500, funge da interfaccia essenziale per i sistemi DCS e PLC in settori quali la raffinazione di petrolio e gas, la lavorazione chimica e il trattamento delle acque reflue. MTL 4544 eccelle nel mantenimento dell'integrità del segnale grazie a un robusto isolamento galvanico, che elimina efficacemente i loop di massa e protegge le apparecchiature di controllo dell'area sicura dai guasti elettrici sul lato campo. La densità a doppio canale lo rende ideale per applicazioni con un numero elevato di I/O, dove lo spazio nell'armadio è limitato.

Configurazione tecnica (analisi approfondita)

MTL 4544 è progettato per garantire versatilità e affidabilità nei loop di controllo dei processi e dispone di un'architettura trasparente che supporta diagnostica avanzata sul campo.

• Indipendenza dei due canali: Ogni canale è isolato elettricamente dall'altro, dall'alimentazione e dall'uscita dell'area sicura. Ciò impedisce che un guasto su un loop influisca sull'altro.

• Trasparenza HART: Il modulo è completamente trasparente ai segnali di comunicazione digitale HART (Highway Addressable Remote Transducer). Ciò consente ai team di manutenzione di eseguire da remoto la diagnostica, la configurazione e la calibrazione dei trasmettitori intelligenti direttamente dalla sala di controllo.

• Supporto dei trasmettitori: È in grado di alimentare trasmettitori standard a 2 fili o sorgenti di corrente a 3 fili. Fornisce 14 VDC stabilizzati (minimo) a 20 mA, garantendo ai dispositivi sul campo una tensione operativa sufficiente anche su cavi di elevata lunghezza.

• Elevata densità: L'alloggiamento sottile, largo 16 mm, consente una significativa riduzione dello spazio sulla guida DIN, favorendo la progettazione di armadi di controllo più compatti senza compromettere le prestazioni termiche.

Specifiche tecniche

Domande frequenti tecniche

D1: MTL 4544 è compatibile con trasmettitori a 3 fili?

R1: Sì, il modulo è progettato per supportare trasmettitori 4-20 mA sia a 2 fili sia a 3 fili. Sul lato dell'area pericolosa è necessario rispettare il corretto cablaggio dei morsetti per predisporre il terzo filo di alimentazione.

D2: Il modulo è compatibile con trasmettitori intelligenti che utilizzano il protocollo HART?

R2: Assolutamente. MTL 4544 consente al segnale digitale FSK (Frequency Shift Keying) utilizzato da HART di attraversare l'isolatore in entrambe le direzioni, permettendo la comunicazione completa tra il dispositivo sul campo e il DCS.

D3: In che modo la progettazione a doppio canale influisce sul consumo energetico?

R3: L'unità è altamente efficiente e assorbe in genere solo da 60 mA a 70 mA a 24 VDC quando entrambi i canali sono caricati completamente a 20 mA. Questa bassa dissipazione termica consente il montaggio ad alta densità sul backplane.

Guida tecnica all'installazione

• Integrazione nel backplane: MTL 4544 è progettato per essere inserito direttamente nei backplane della serie MTL4500. Assicurarsi che il modulo sia inserito saldamente e che le clip di ritenzione in plastica siano agganciate, per mantenere il contatto elettrico in ambienti soggetti a forti vibrazioni.

• Calcolo della resistenza del loop: Nel calcolare la lunghezza massima consentita del cavo, includere la resistenza interna del modulo e la tensione operativa minima del trasmettitore, per garantire che il loop rimanga conforme alle specifiche 4-20 mA a fondo scala.

• Carico dell'area sicura: L'uscita dell'area sicura è un sink o una sorgente di corrente a seconda del cablaggio. Assicurarsi che l'impedenza di ingresso della scheda DCS/PLC ricevente non superi il carico massimo specificato per il modulo (in genere 600 Ohm).

Vantaggi ingegneristici

MTL 4544 è un elemento fondamentale della moderna sicurezza intrinseca grazie alla sua semplicità "plug-and-play" e alla stabilità a lungo termine. L'isolamento a 3 porte (ingresso/uscita/alimentazione) garantisce che, anche in caso di guasto catastrofico sul campo, l'elettronica dell'area sicura sia completamente protetta dall'energia elevata. L'elevata precisione di trasferimento e la bassa deriva termica assicurano la trasmissione delle variabili di processo con grande precisione, aspetto essenziale per ottimizzare i loop di controllo e soddisfare rigorosi standard normativi negli ambienti di processo pericolosi.
