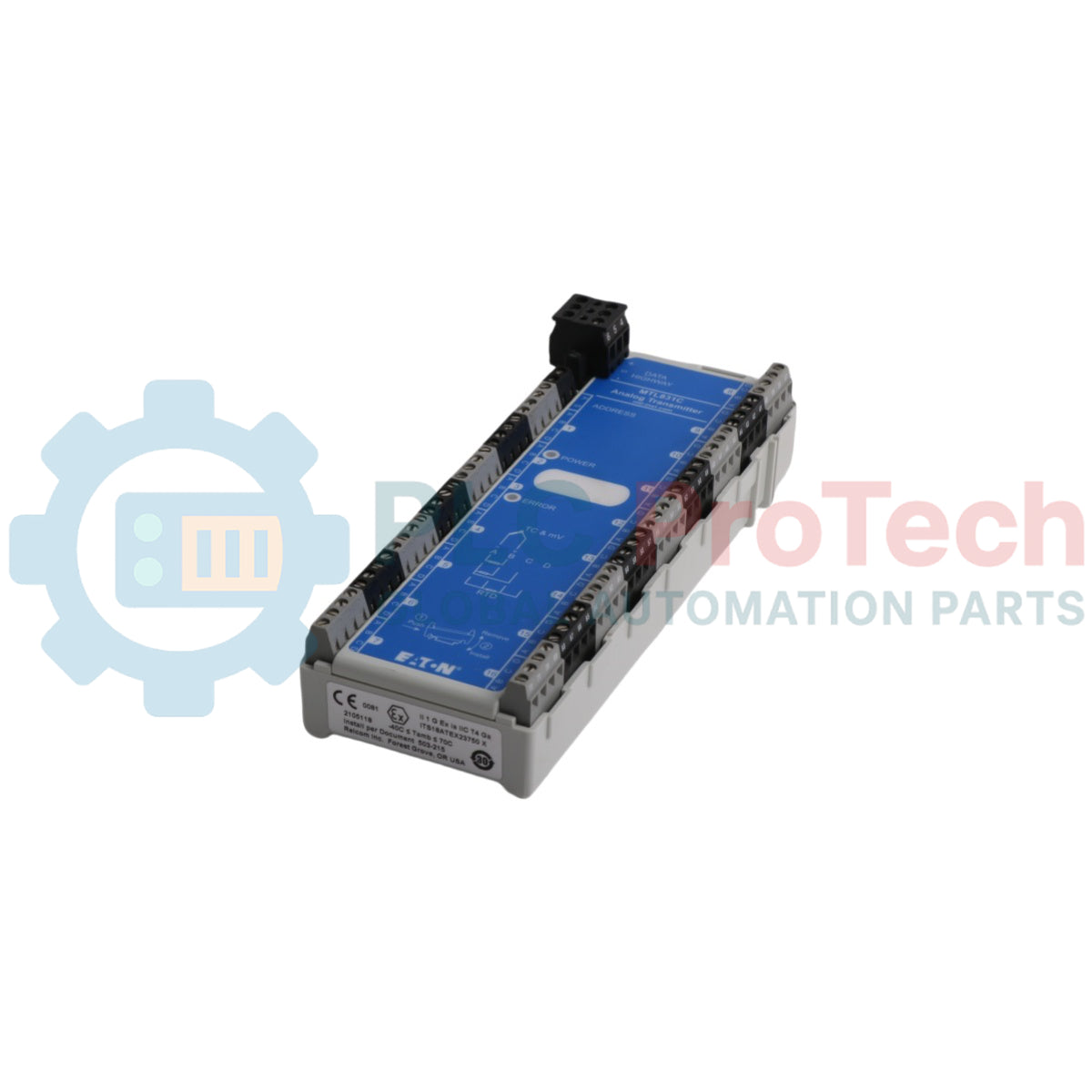

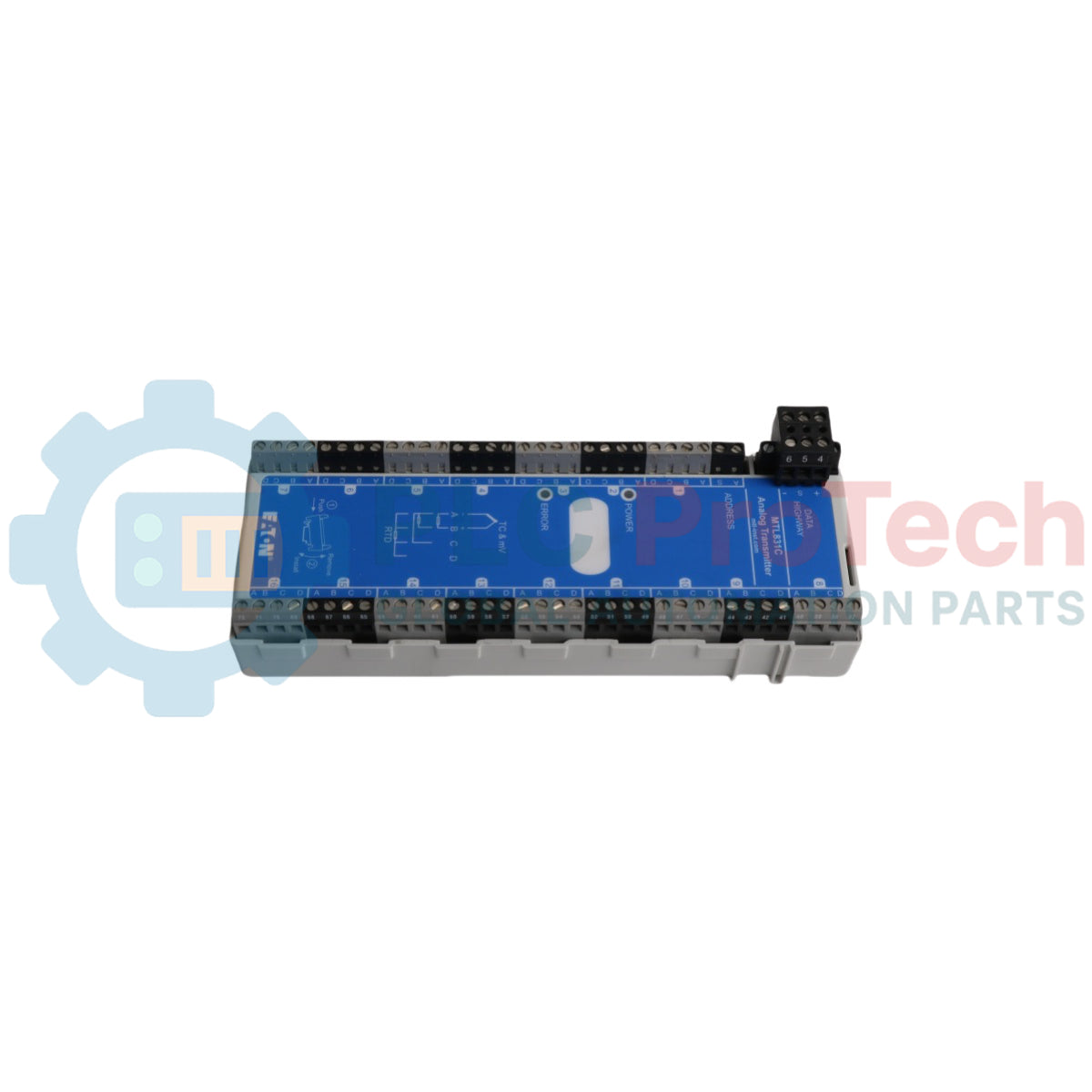

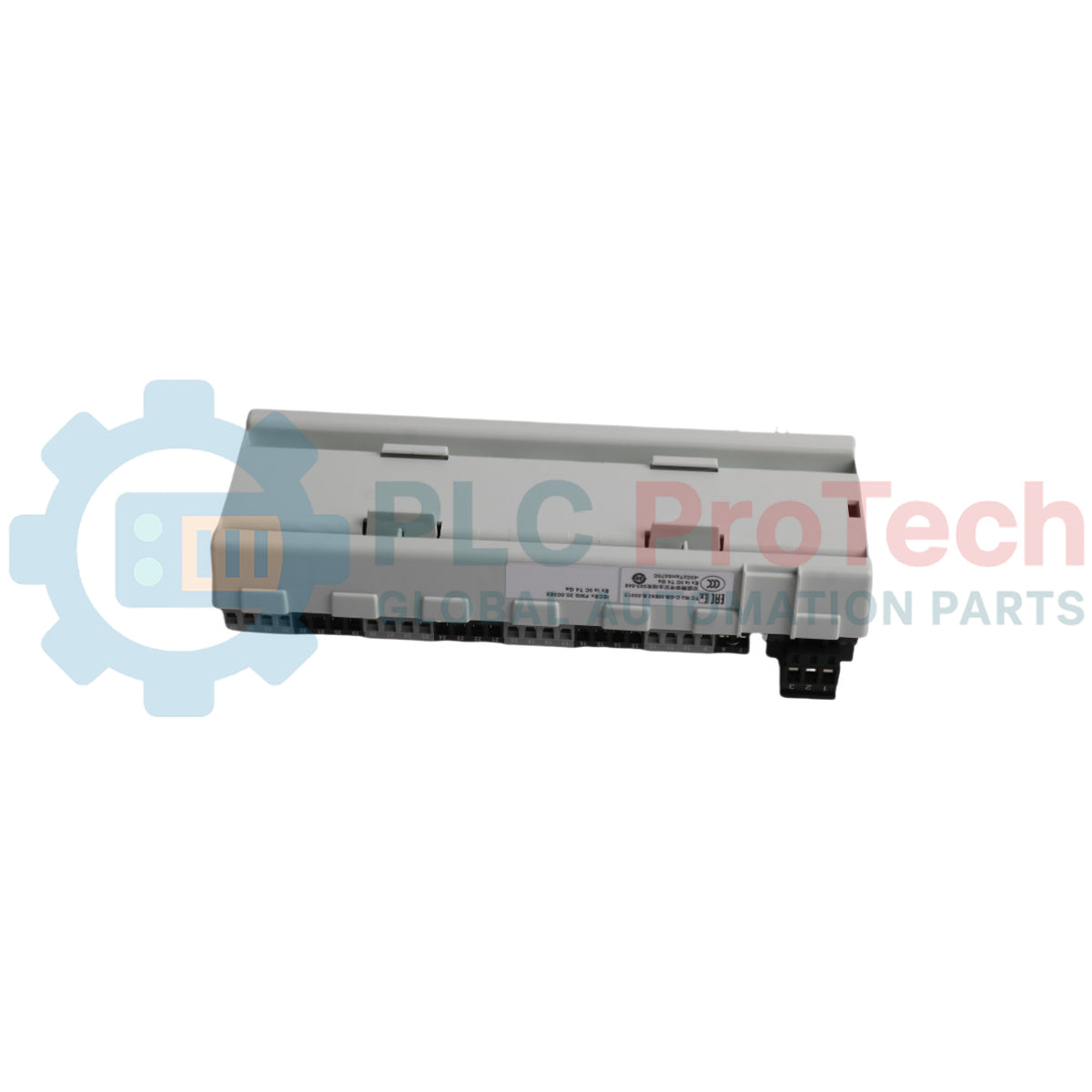

MTL 831C Eaton MTL Serie MTL830 Multiplexer analogico con trasmettitore

Panoramica del prodotto

Il MTL 831C (MTL831C) è un trasmettitore multiplexer analogico ad alta densità progettato per ridurre drasticamente il costo del cablaggio dall'area di campo alla sala controllo in aree pericolose. In quanto componente fondamentale della serie MTL830, questo modulo può concentrare i segnali provenienti da un massimo di 16 termocoppie (THC) o sorgenti in millivolt (mV) e trasmetterli tramite un singolo collegamento dati a doppino intrecciato. Viene normalmente impiegato in grandi impianti industriali, come terminali GNL, parchi serbatoi e ampie unità di distillazione, dove è necessario monitorare centinaia di punti di temperatura. Digitalizzando e multiplexando i segnali nel punto di origine, l'MTL 831C riduce al minimo il cablaggio in rame e limita il potenziale degrado del segnale sulle lunghe distanze, garantendo che i dati di temperatura critici per l'impianto raggiungano il sistema host con elevata precisione.

Configurazione tecnica (approfondimento)

L'architettura dell'MTL 831C è ottimizzata per l'elaborazione di segnali ad alta capacità e la sicurezza intrinseca, fungendo da "concentratore dati" installato in campo.

• Multiplexing a 16 canali: Il trasmettitore accetta gli ingressi provenienti da un massimo di 16 sorgenti analogiche indipendenti. Esegue la scansione sequenziale di ciascun canale, convertendo i segnali a basso livello in millivolt o provenienti da termocoppie in un formato digitale per la trasmissione seriale.

• Collegamento dati a ridondanza doppia: Per garantire la massima disponibilità del sistema, il modulo supporta collegamenti di comunicazione a ridondanza doppia. Se un cavo viene danneggiato, i dati vengono reindirizzati automaticamente attraverso il collegamento secondario per evitare perdite di dati.

• Design a sicurezza intrinseca: Certificato per l'installazione in aree pericolose di Zona 0, il modulo utilizza una tecnologia di limitazione dell'energia per rimanere sicuro anche in presenza di gas esplosivi.

• Linearizzazione delle termocoppie: Il trasmettitore include una logica software integrata per linearizzare i segnali di un'ampia varietà di tipi di termocoppia, tra cui i tipi J, K, N, T, E, R, S e B, fornendo un'uscita diretta della temperatura al ricevitore.

Specifiche tecniche

Domande frequenti tecniche

D1: A quale distanza l'MTL 831C può trasmettere i dati alla sala controllo?

R1: Utilizzando un cavo standard a doppino intrecciato schermato, il collegamento dati digitale può trasmettere i segnali in modo affidabile su distanze fino a 2 km, a seconda delle specifiche del cavo e dell'ambiente elettromagnetico locale.

D2: Il trasmettitore richiede un'alimentazione locale separata in campo?

R2: No, l'MTL 831C è "alimentato dal bus". Preleva l'alimentazione direttamente dal collegamento di comunicazione a 2 fili fornito dal ricevitore MTL 838C situato nell'area sicura.

D3: Il modulo è in grado di rilevare la rottura di un filo della termocoppia?

R3: Sì, l'unità dispone di un monitoraggio avanzato dello stato dei sensori. Se viene rilevata la rottura di un filo o un circuito aperto su uno dei 16 canali, il trasmettitore invia un codice di stato specifico al sistema host per attivare un allarme di manutenzione.

Guida alla progettazione e all'installazione

• Schermatura del collegamento dati: Per garantire comunicazioni digitali prive di errori, utilizzare un cavo a doppino intrecciato di alta qualità con schermatura complessiva. La schermatura deve essere collegata a terra solo all'estremità del ricevitore nell'area sicura, per evitare l'induzione di disturbi causata da loop di massa.

• Precisione della CJC: Durante l'installazione delle termocoppie, assicurarsi che l'involucro di campo sia posizionato lontano da fonti di calore localizzate. La compensazione interna del giunto freddo (CJC) dipende da una temperatura ambiente stabile all'interno dell'alloggiamento del trasmettitore per garantire la massima precisione.

• Densità del cablaggio: Utilizzare i puntalini su tutte le terminazioni del cablaggio di campo per evitare che fili scoperti provochino cortocircuiti tra i morsetti di ingresso ad alta densità.

Vantaggi ingegneristici

Il principale vantaggio ingegneristico dell'MTL 831C è la drastica riduzione del "costo per punto" nel monitoraggio della temperatura. Il cablaggio tradizionale richiede 16 coppie separate di cavi di compensazione; l'MTL 831C le sostituisce con un singolo ed economico doppino intrecciato. Inoltre, la struttura rinforzata e l'intervallo di temperatura di esercizio da -40 a +70 gradi C consentono di installarlo direttamente nel sito di processo, riducendo la lunghezza dei sensibili cavi delle termocoppie e migliorando l'immunità complessiva alle interferenze di misura.
