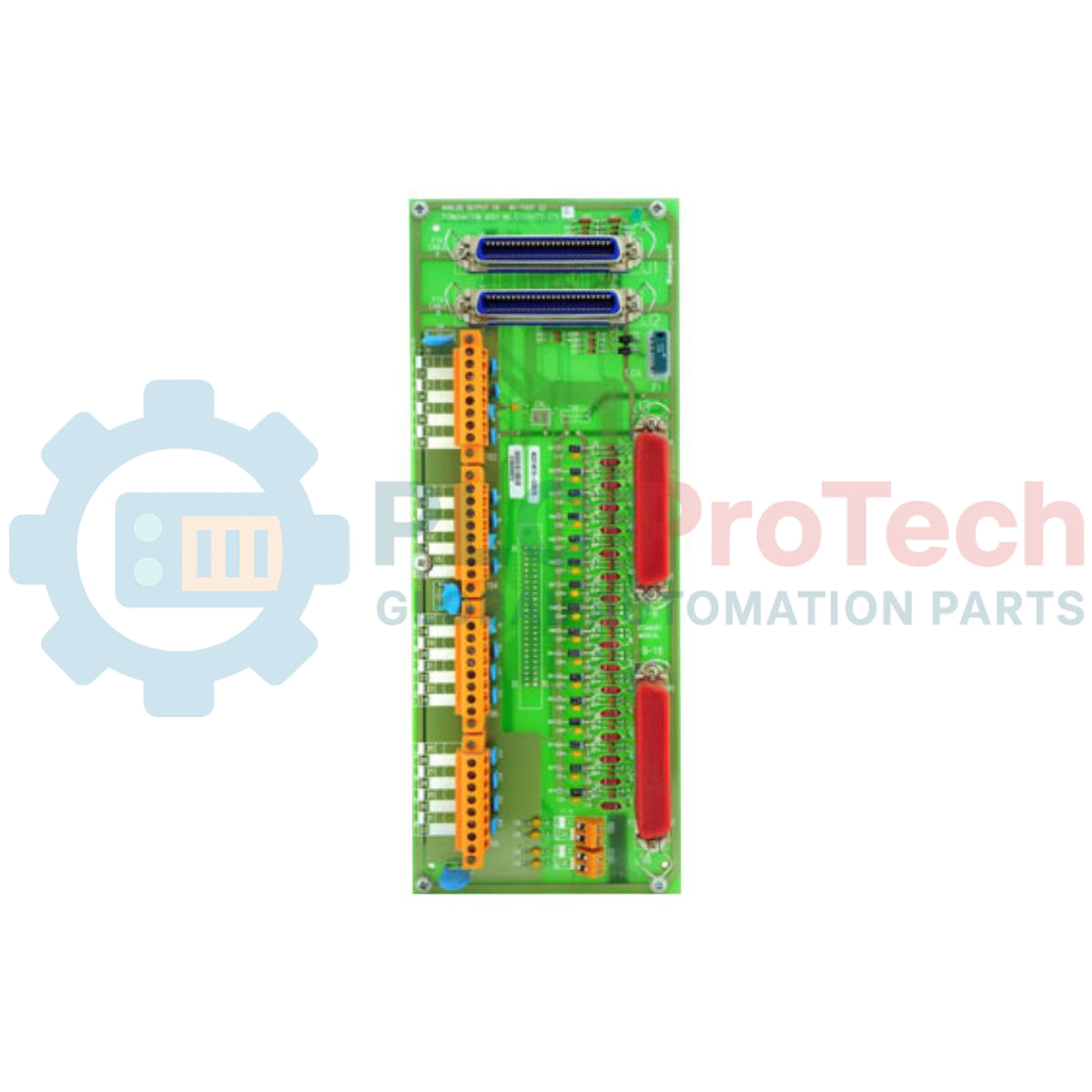

FTA Honeywell TDC 3000 a 16 punti per uscita analogica MU-TAOY22

Panoramica del prodotto

Il MU-TAOY22 è un gruppo di terminazione di campo (FTA) con uscita analogica a 16 punti ad alte prestazioni, progettato per i sistemi Honeywell TDC 3000 e TPS (TotalPlant Solution). Questo modulo fornisce 16 canali di segnali isolati da 4-20 mA, fungendo da interfaccia fondamentale tra il controllore di processo e gli elementi finali di controllo sul campo, come valvole di regolazione, attuatori e azionamenti a velocità variabile. Progettato per garantire affidabilità nelle applicazioni critiche, il MU-TAOY22 supporta configurazioni ridondanti con funzionalità manuali di standby, assicurando la continuità del controllo di processo anche durante le transizioni hardware o gli interventi di manutenzione.

Precisione funzionale e gestione del carico

Il MU-TAOY22 è progettato per garantire un'estrema stabilità del segnale, con una risoluzione di ±0.05% e una precisione calibrata di ±0.35%. Gestisce carichi resistivi fino a 750 Ω a 20 mA, risultando compatibile con un'ampia gamma di cablaggi di campo a lunga distanza e dispositivi ad alta impedenza. Con un tempo di assestamento di soli 4 ms, il modulo garantisce l'esecuzione quasi istantanea delle azioni di controllo. Inoltre, la sua avanzata capacità di resistenza alle sovratensioni, conforme alla norma ANSI/IEEE C37.90.1, protegge il sistema di controllo dai transitori elettrici spesso presenti negli ambienti industriali pesanti.

Specifiche tecniche

Domande frequenti tecniche

Qual è il significato della funzione "Redundant w/ Stby Man"?

Il MU-TAOY22 è progettato per circuiti ad alta disponibilità. Supporta moduli I/O ridondanti, nei quali un modulo secondario di "Standby" è pronto a subentrare. La funzionalità "Stby Man" consente il controllo manuale o una transizione sicura durante il passaggio, con un'interruzione massima verso il campo di soli 20 ms, assicurando che le valvole di regolazione sensibili non presentino "glitch" né cambino posizione durante la sostituzione del modulo.

In che modo il modulo gestisce l'ondulazione dell'uscita?

Il modulo è progettato con un'ondulazione dell'uscita picco-picco inferiore a 100 mV alla frequenza della rete elettrica. Queste prestazioni a bassa rumorosità sono fondamentali nelle applicazioni di controllo di precisione, nelle quali le oscillazioni ad alta frequenza potrebbero causare un'usura meccanica prematura dei posizionatori o degli attuatori delle valvole di regolazione.

Cosa succede se il codice di ingresso digitale supera i limiti normali?

Il MU-TAOY22 ha una corrente di uscita massima assoluta di 24 mA. Ciò consente al sistema di portare i segnali in condizione di "fuori intervallo" per scopi diagnostici o di eseguire la corsa completa di una valvola, proteggendo al contempo i circuiti interni dai danni termici dovuti a un assorbimento di corrente eccessivo.

Guida all'ingegneria di campo e all'installazione

• Montaggio dell'FTA: Installare il MU-TAOY22 su un canale di montaggio FTA Honeywell standard. Assicurarsi che l'ingombro della "Dimensione B" sia considerato nella disposizione dell'armadio, per consentire un corretto instradamento dei cavi e l'accesso ai terminali di Tipo C.

• Messa a terra e schermatura: Per mantenere la linearità di ±0.05%, le schermature dei cavi di campo devono essere collegate alla barra di terra designata. Ciò riduce al minimo le interferenze elettromagnetiche (EMI) che potrebbero compromettere l'integrità del segnale da 4-20 mA sulle lunghe distanze.

• Controllo diagnostico: Il modulo esegue una diagnostica interna dell'hardware di commutazione una volta al minuto. Durante la messa in servizio, verificare che la precisione della rilettura dell'AO (±4%) sia monitorata dal software di sistema, per assicurarsi che il circuito di campo funzioni correttamente e che la corrente effettiva corrisponda alla richiesta del controllore.

Vantaggi ingegneristici

Il MU-TAOY22 rappresenta lo standard industriale per una gestione robusta delle uscite analogiche negli ambienti DCS legacy. La sua capacità di fornire segnali stabili e lineari da 4-20 mA in condizioni variabili di temperatura e umidità lo rende un componente "installa e dimentica" per le infrastrutture critiche. Per gli approvvigionamenti B2B, scegliere FTA Honeywell MU-TAOY22 originali garantisce che il sistema TDC 3000 mantenga le specifiche ingegneristiche e i margini di sicurezza originali, proteggendo il processo dai rischi di fermi imprevisti e deriva del segnale.
