Omron

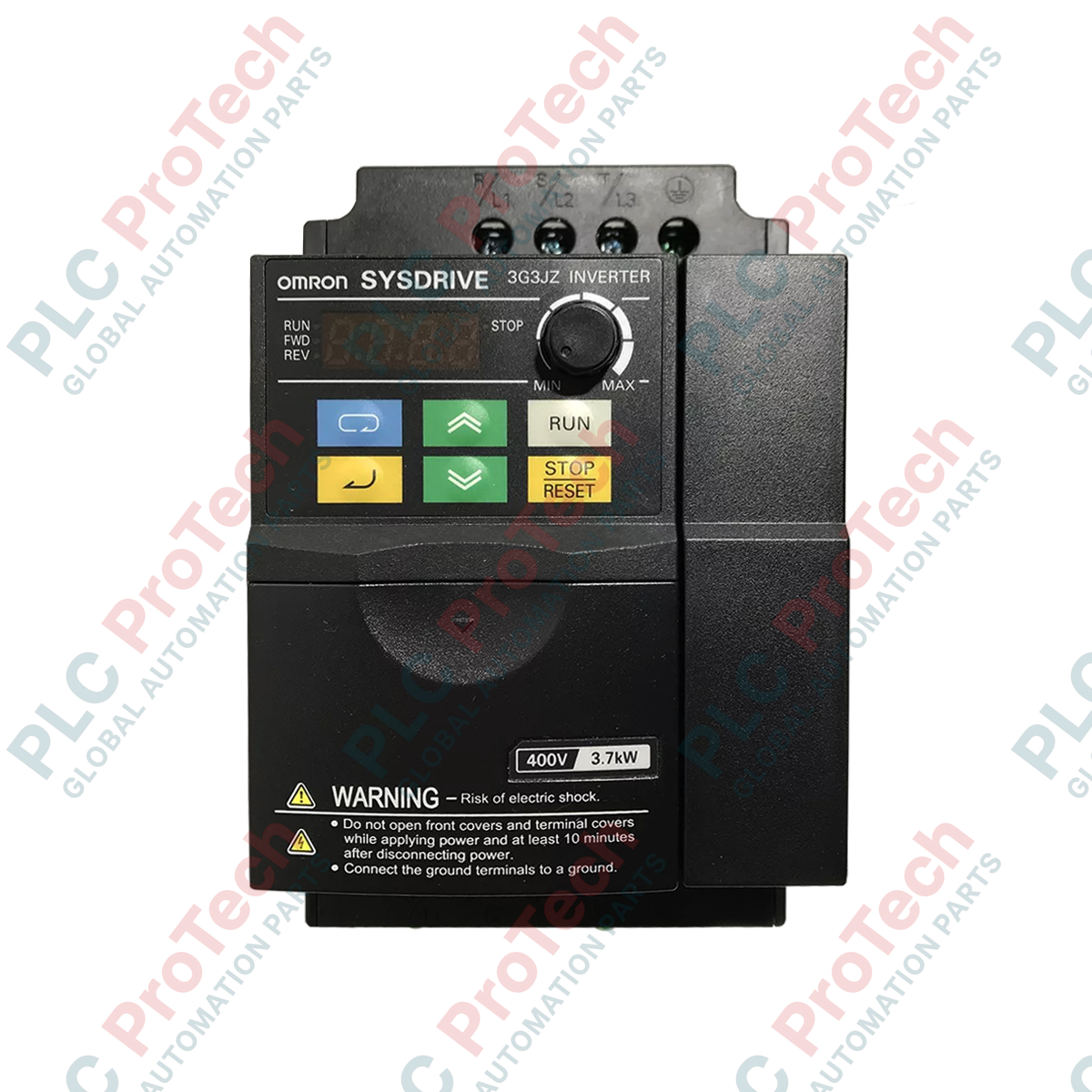

Inverter CA trifase SYSDRIVE 3G3JZ Omron 3G3JZ-A2015

SKU 3G3JZ-A2015

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: 3G3JZ-A2015

  • Country of origin:Japan

  • Product Type: Azionamenti a frequenza variabile

  • Payment: T/T, Western Union

  • Weight: 3000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per garantire un controllo preciso della velocità del motore in architetture industriali compatte, il variatore di frequenza Omron 3G3JZ-A2015 è progettato per applicazioni trifase a 200 V che richiedono un'elevata efficienza operativa. Questo inverter della serie SYSDRIVE 3G3JZ supporta motori con potenza fino a 1,5 kW, offrendo prestazioni affidabili e una risposta dinamica della coppia. Dotato di un involucro protettivo con grado di protezione IP20, è progettato per l'integrazione sicura in quadri o per il montaggio a parete chiusa, risultando una scelta robusta per quadri di controllo di macchinari esigenti.

Caratteristiche principali

  • Potenza di uscita precisa: completamente ottimizzato per azionare motori CA trifase fino a 1,5 kW.
  • Involucro da quadro robusto: con grado di protezione minimo IP20, adatto al montaggio affiancato salvaspazio.
  • Gestione termica efficiente: layout progettato per una dissipazione efficiente del calore all'interno di quadri di controllo chiusi.
  • Interfaccia intuitiva: semplifica la calibrazione in loco, l'impostazione dei parametri e la diagnostica dei guasti.

Applicazioni

  • Trasportatori e movimentazione dei materiali: fornisce una coppia di avviamento fluida e un controllo preciso della velocità.
  • Sistemi di pompaggio e HVAC: regola la velocità dei flussi di liquidi e aria per ridurre il consumo energetico.
  • Macchinari per l'imballaggio: gestisce cicli rapidi di arresto/avvio con rampe di decelerazione prevedibili.
  • Linee di produzione automatizzate: si integra perfettamente con le architetture PLC master tramite circuiti di controllo digitali e analogici.

Specifiche tecniche

Parametro Valore della specifica
Produttore Omron
Codice modello 3G3JZ-A2015
Serie del prodotto SYSDRIVE 3G3JZ
Classe di tensione di ingresso Livello CA trifase 200 V (da 200 a 240 V CA)
Potenza massima del motore applicabile 1,5 kW (2,0 HP)
Grado di protezione IP20 (montaggio su pannello/montaggio a parete chiusa)
Metodo di raffreddamento Raffreddamento ad aria forzata / raffreddato a ventola
Peso di spedizione (calcolato) 3,0 kg

Collegamenti e interfacce

Simbolo del morsetto Descrizione e funzione dei morsetti
R/L1, S/L2, T/L3 Morsetti di ingresso dell'alimentazione CA del circuito principale (CA trifase da 200 a 240 V)
U/T1, V/T2, W/T3 Morsetti di uscita dell'inverter collegati direttamente al motore CA trifase
+1, +2 / B1, B2 Collegamento del reattore CC e morsetti per la resistenza di frenatura dinamica esterna
Terra (PE) Morsetto di terra di protezione (deve essere collegato saldamente a terra per prevenire problemi di ESD/EMI)

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La serie legacy 3G3JZ può spesso essere aggiornata ai più recenti azionamenti a frequenza variabile Omron MX2 (3G3MX2) o della serie RX. Durante la migrazione, verificare le differenze dimensionali fisiche, la posizione dei morsetti e gli indirizzi dei registri di controllo Modbus, poiché i parametri legacy 3G3JZ richiederanno una mappatura manuale nelle configurazioni CX-Drive più recenti.

Problemi applicativi e note di progettazione

Evitare di installare l’unità in aree con umidità elevata o in presenza di polvere metallica conduttiva. Durante l’installazione all’interno di un quadro elettrico chiuso, assicurare uno spazio libero minimo di 120 mm sopra e sotto l’alloggiamento dell’azionamento per consentire la convezione naturale, anche quando le ventole di raffreddamento ad aria forzata sono in funzione. Far funzionare l’azionamento vicino alle sue soglie termiche riduce notevolmente la durata operativa dei condensatori interni del bus CC.

Suggerimenti per la messa in servizio e il cablaggio

Per eliminare i problemi di interferenza elettromagnetica (EMI) con i cavi di controllo analogici a bassa tensione nelle vicinanze (come i circuiti di uscita PLC da 4-20 mA o 0-10 V), far passare sempre i cavi di alimentazione in ingresso/uscita e i cavi di segnale in canaline separate. Inoltre, utilizzare cavi motore schermati e simmetrici e collegare la schermatura a terra sia sul morsetto PE dell’inverter sia sul telaio del motore.

Linee guida per l’installazione

AVVERTENZA CRITICA: Tensioni pericolose rimangono presenti nei condensatori interni dell’azionamento anche dopo aver scollegato l’alimentazione CA in ingresso. Scollegare tutte le fonti di alimentazione elettrica e attendere almeno 10 minuti affinché la carica si disperda. Prima di toccare qualsiasi collegamento elettrico o componente elettronico, verificare l’assenza di tensione tra i morsetti del bus CC utilizzando un voltmetro digitale affidabile e calibrato.
1

Montare l’inverter verticalmente su una piastra posteriore piana e metallica per favorire la messa a terra e la dissipazione del calore.

2

Collegare i conduttori di alimentazione in ingresso ai morsetti R/L1, S/L2 e T/L3. Collegare i cavi del motore a U/T1, V/T2 e W/T3.

3

Configurare i segnali di controllo (parametri della sorgente/del carico) in base ai requisiti di progettazione del sistema prima di mettere sotto tensione l’azionamento.

FAQ

Qual è la potenza nominale massima del motore supportata da questo modello?

Questo modello è progettato per motori CA trifase con una capacità massima di 1,5 kW (equivalenti a 2,0 HP).

Questo modello supporta una tensione di ingresso monofase?

No, questo modello specifico richiede un'alimentazione CA trifase da 200 V a 240 V. Non alimentarlo con linee monofase, poiché ciò attiverà i guasti di protezione per perdita di fase e sottotensione.

Qual è il grado di protezione dell'involucro di questo VFD?

Dispone di un involucro con grado di protezione minimo IP20, ovvero è protetto contro oggetti solidi estranei di dimensioni superiori a 12,5 mm, ma non offre alcuna protezione contro l'ingresso di acqua. Deve essere installato all'interno di un quadro di comando adeguato.

Qual è il corretto orientamento di montaggio all'interno di un involucro?

Montare sempre l'unità verticalmente su un pannello rigido, lasciando almeno 120 mm di spazio libero sopra e sotto l'involucro per garantire una corretta circolazione dell'aria e un raffreddamento efficiente.
