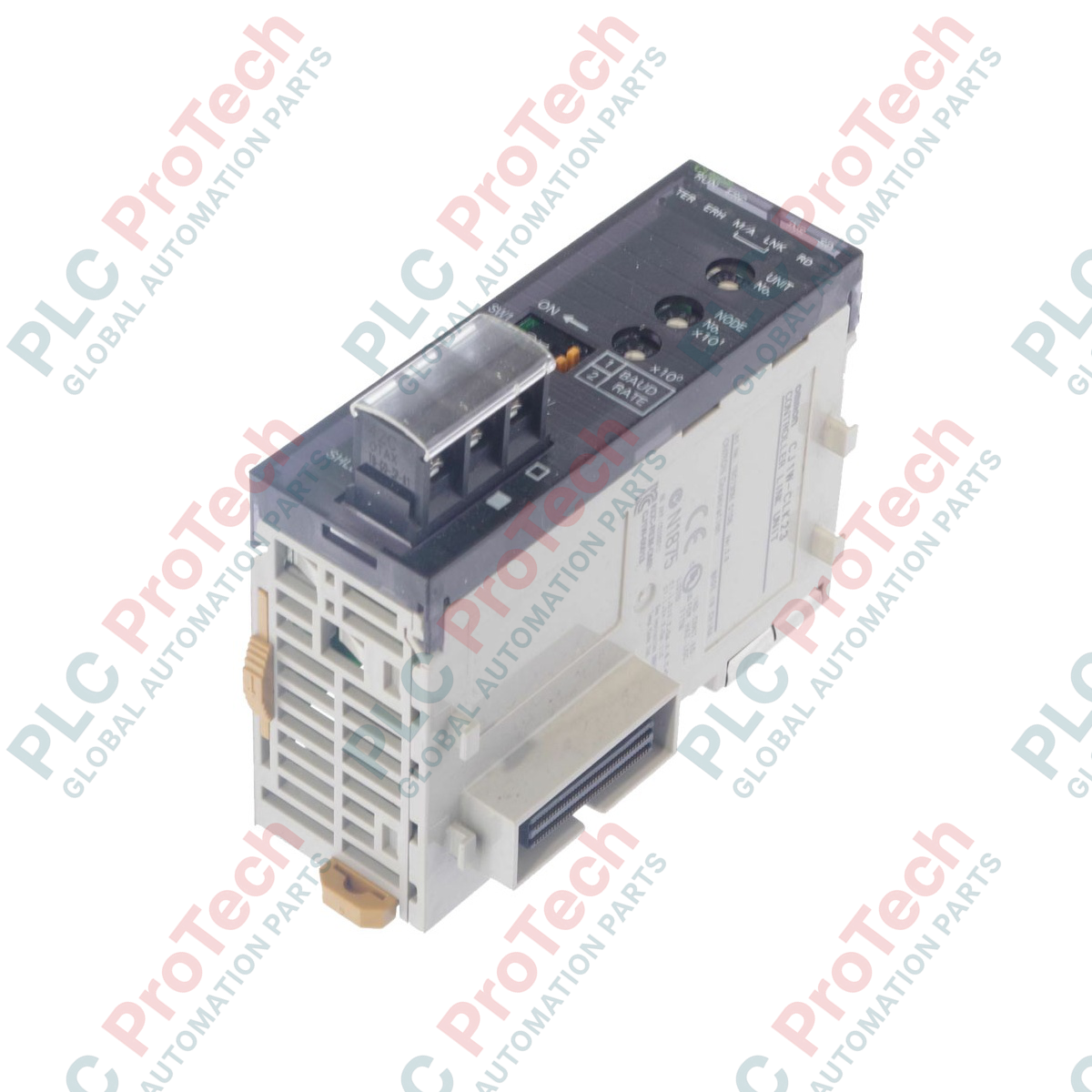

Omron CJ1W-CLK23 Unità Controller Link serie CJ

Descrizione

Gestendo trasferimenti di dati peer-to-peer ad alta capacità e servizi di messaggistica su reti industriali, Omron CJ1W-CLK23 funge da modulo di interfaccia Controller Link dedicato, progettato per la piattaforma PLC Sysmac CJ. Implementando un metodo token-bus deterministico N:N, questo modulo di comunicazione consente uno scambio di dati continuo e in tempo reale tra le unità CPU della serie CJ. Utilizza la sincronizzazione dei flag conforme ai frame HDLC per garantire una trasmissione altamente affidabile tramite cavi a doppino intrecciato schermato. Progettato per un'espansione flessibile della rete, supporta architetture segmentate e configurazioni multi-nodo direttamente dal backplane del PLC.

Caratteristiche

• Protocollo token-bus deterministico: Utilizza il metodo di controllo dell'accesso token-bus N:N per un traffico di dati industriale strutturato e privo di collisioni.
• Comunicazione a doppia modalità: Supporta sia collegamenti dati ad alto volume per variabili cicliche, sia servizi di messaggistica esplicita per la diagnostica basata sugli eventi.
• Elevata densità di nodi: Consente configurazioni flessibili dei nodi, supportando fino a 62 nodi a seconda della topologia di rete.
• Elevata capacità del backplane: Supporta fino a 8 moduli Controller Link montati su un singolo rack CPU della serie CJ.
• Sincronizzazione robusta dei segnali: Offre la sincronizzazione dei flag a livello hardware, conforme agli standard di framing HDLC.

Applicazioni

• Sincronizzazione di linee di produzione distribuite e coordinamento tra PLC.
• Dorsali di comunicazione per sistemi SCADA e workstation industriali.
• Raggruppamento di reti di processo ad alta velocità che richiedono la consegna deterministica dei pacchetti di dati.

Specifiche tecniche

Modelli alternativi e compatibilità

Il CJ1W-CLK23 è direttamente compatibile con i sistemi Sysmac della serie CJ standard, inclusi i controller CJ1G, CJ1H e CJ2M. Funge da aggiornamento diretto delle unità Controller Link di generazione precedente, offrendo handshake dei buffer dei messaggi e un'efficienza di instradamento diagnostico migliorati. Assicurarsi sempre che il firmware dell'unità CPU e il software CX-Programmer siano aggiornati per supportare tutte le configurazioni della tabella di instradamento abilitate da questa unità.

Problemi applicativi e note di progettazione

Un problema comune nelle reti Controller Link è l'impostazione di indirizzi di nodo duplicati. L'indirizzo del nodo viene impostato tramite i selettori rotativi sulla parte anteriore dell'unità; gli indirizzi di nodo duplicati impediranno all'unità di entrare nell'anello a gettone. Inoltre, poiché il modulo assorbe 0,35 A dall'alimentazione a 5 Vcc del backplane, è necessario verificare i calcoli del budget di potenza prima dell'installazione, soprattutto quando si montano più moduli di comunicazione su un singolo rack.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire comunicazioni stabili e tolleranti al rumore:

• Attivare sempre gli interruttori delle resistenze di terminazione a entrambe le estremità fisiche della linea dorsale Controller Link. Impostare su OFF gli interruttori di terminazione di tutti i nodi intermedi.
• Collegare a terra la schermatura del cavo a doppino intrecciato in un unico punto della rete, per evitare pericolosi anelli di terra.
• Instradare il cavo di comunicazione in una canalina separata da quella dei cavi dei motori ad alta tensione o dei cavi dei VFD, per ridurre al minimo le interferenze elettromagnetiche (EMI).
