Omron CJ1G-CPU45P unità CPU per il controllo di loop della serie CJ1G

Descrizione

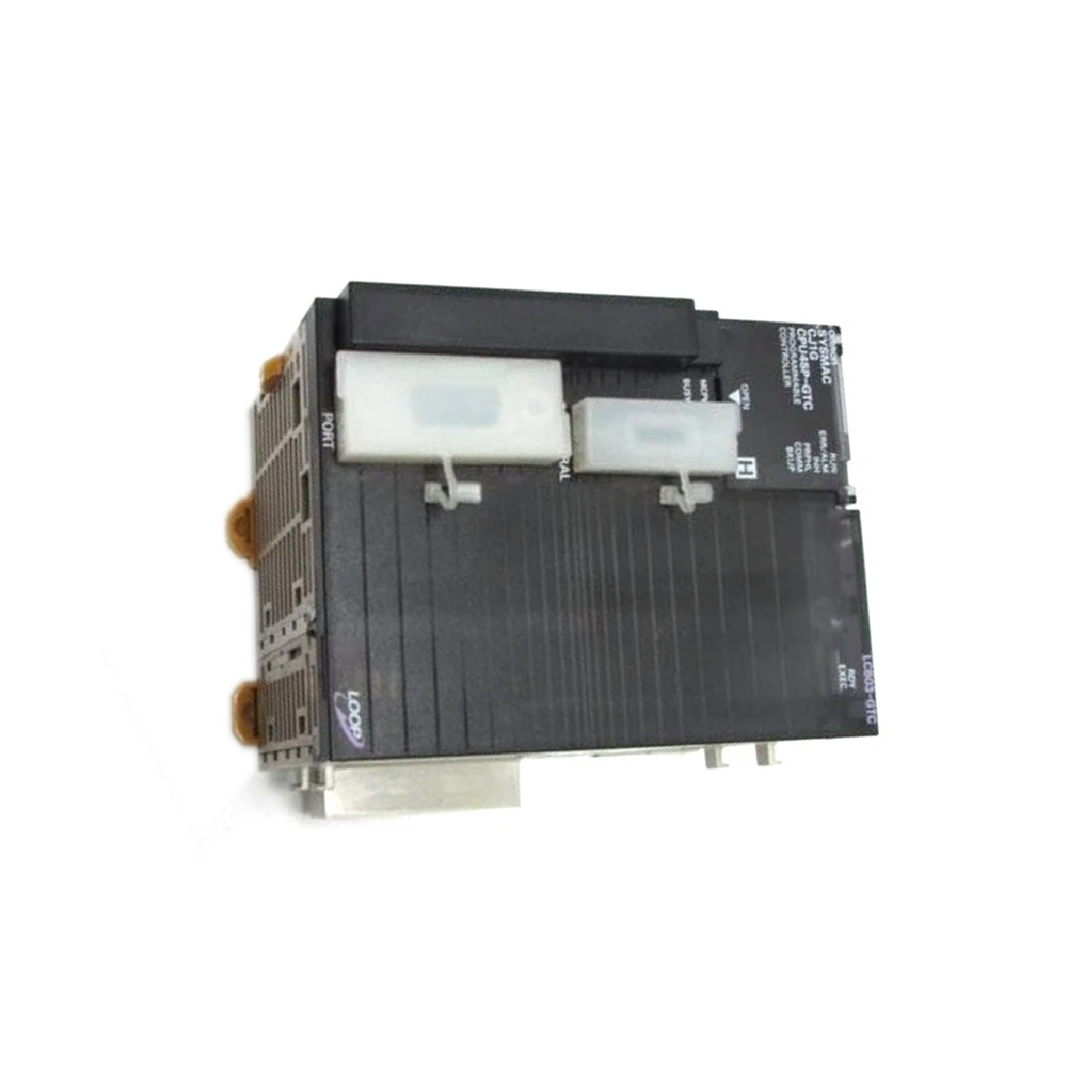

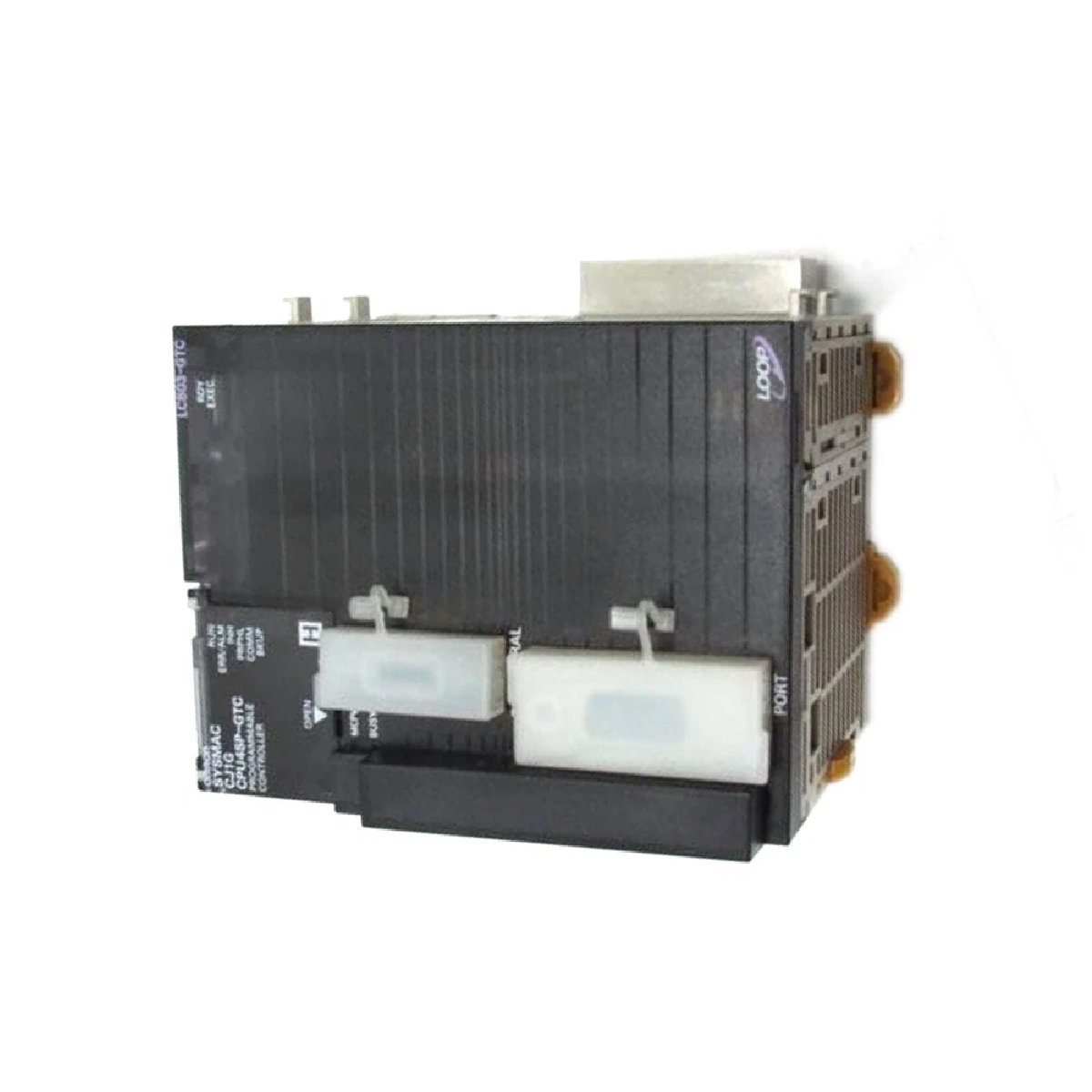

L'unità centrale CJ1G-CPU45P di Omron è un'unità di elaborazione centrale ad alte prestazioni con funzioni integrate di controllo dei loop, progettata specificamente per la piattaforma di controllori programmabili SYSMAC CJ1. Integra il controllo sequenziale tradizionale con un avanzato controllo dei loop analogici, consentendo l'elaborazione a blocchi degli algoritmi PID direttamente nell'unità CPU. Questo modulo elimina la necessità di controller separati per la regolazione analogica, eseguendo simultaneamente il controllo sequenziale e quello dei loop di processo in modo continuo. Dotata di una porta periferica integrata, connettività RS-232C standard e memoria flash interna, offre un'architettura stabile e ottimizzata per ambienti di processo industriali complessi.

Caratteristiche

• Motore integrato per la logica sequenziale e le funzioni di controllo dei loop di regolazione.
• Supporta blocchi funzione per il controllo PID standard, il controllo in cascata e i loop feed-forward.
• Area di memoria interna dedicata alla scalatura e all'allocazione delle variabili di processo.
• Interfaccia RS-232C integrata e porta di connessione hardware periferica standard.
• Layout compatto senza slot che riduce al minimo la superficie di configurazione del backplane su guida DIN.
• L'architettura di esecuzione dalla memoria flash protegge i record della logica utente dalle cadute di tensione senza richiedere l'intervento immediato della batteria.
• Opzioni di interfacciamento senza soluzione di continuità con i moduli standard CJ-series di I/O discreti e analogici ad alta densità.

Applicazioni

• Sistemi di controllo della temperatura e regolazione termica nei reattori chimici.
• Monitoraggio della portata e impianti automatizzati di trattamento delle acque.
• Loop di controllo della pressione per sistemi di distribuzione di gas e liquidi.
• Linee di estrusione e lavorazione a lotti nella produzione di materie plastiche.
• Industria alimentare e delle bevande: processi di pastorizzazione e produzione della birra.

Specifiche tecniche

Prestazioni e capacità del sistema

Comunicazione e interfacce

Specifiche elettriche e ambientali

Connessioni / Interfacce

Linee guida per l'installazione

• Assemblaggio del modulo: Agganciare la guida superiore della CPU al binario DIN accanto al modulo di alimentazione del sistema. Far scorrere verso il basso i connettori di blocco dell'unità finché non scattano completamente in posizione.
• Messa a terra funzionale: Collegare un conduttore di terra dedicato (2 mm2 o superiore) direttamente al terminale di terra situato sull'unità di alimentazione del rack principale.
• Gestione termica: Mantenere uno spazio libero di almeno 20 mm attorno alle prese d'aria superiori e inferiori dell'assemblaggio del modulo per garantire una dissipazione uniforme del calore.
• Schermatura dei segnali: Assicurarsi che i cavi dei sensori dei loop analogici e le linee di segnale a bassa tensione siano schermati e separati dai cavi dei motori ad alta potenza o dalle linee di commutazione della rete elettrica.
• Restrizione per la sostituzione a caldo: Isolare l'intero rack del sistema dalle fonti di distribuzione dell'alimentazione in ingresso prima di tentare di rimuovere o installare l'unità CPU.

FAQ

• Qual è la differenza principale tra questo modello e una CPU CJ1G standard? Il suffisso "P" indica la funzionalità integrata di controllo dei loop, incorporando le funzioni dei blocchi dei loop di processo insieme alla logica ladder standard.
• Quale software di programmazione è necessario per configurare i blocchi dei loop? CX-Process viene utilizzato per progettare e configurare i blocchi dei loop di processo, mentre CX-Programmer gestisce il controllo sequenziale standard.
• È necessaria una batteria esterna per conservare i programmi degli step? No, i programmi utente e i blocchi di configurazione dei loop vengono scritti automaticamente nella memoria flash interna non volatile.
• Questo modulo supporta la regolazione online dei parametri del loop? Sì, i parametri di regolazione, come i guadagni PID, possono essere modificati durante il funzionamento utilizzando software compatibile o HMI collegati.
• Questa unità può funzionare senza un modulo di alimentazione collegato? No, richiede l'installazione di un modulo di alimentazione di sistema compatibile della serie CJ sul lato sinistro del backplane.
• Quale tipo di scheda di memoria accetta lo slot integrato? Supporta schede CompactFlash standard certificate da Omron per la registrazione localizzata dei dati e le attività di manutenzione.
• Quanti punti I/O hardware può gestire localmente questa unità? Supporta una capacità massima di 1.280 punti I/O hardware digitali e analogici distribuiti tra il rack locale e i rack di espansione.
• Quali modalità di comunicazione sono supportate dalla porta D-Sub? Può funzionare con configurazioni Host Link, NT Link (1:N) o senza protocollo per lo scambio personalizzato di dati sulla linea seriale.
• Come posso monitorare gli errori di esecuzione dei loop? I blocchi di stato del sistema e gli indicatori come il LED ERR/ALM segnalano le variazioni di stato, che possono essere diagnosticate tramite strumenti software.
• Cosa devo fare se l'unità presenta problemi di disturbi elettrici? Assicurarsi che il terminale di terra funzionale dell'alimentatore sia collegato a una linea di terra industriale indipendente e priva di disturbi.
