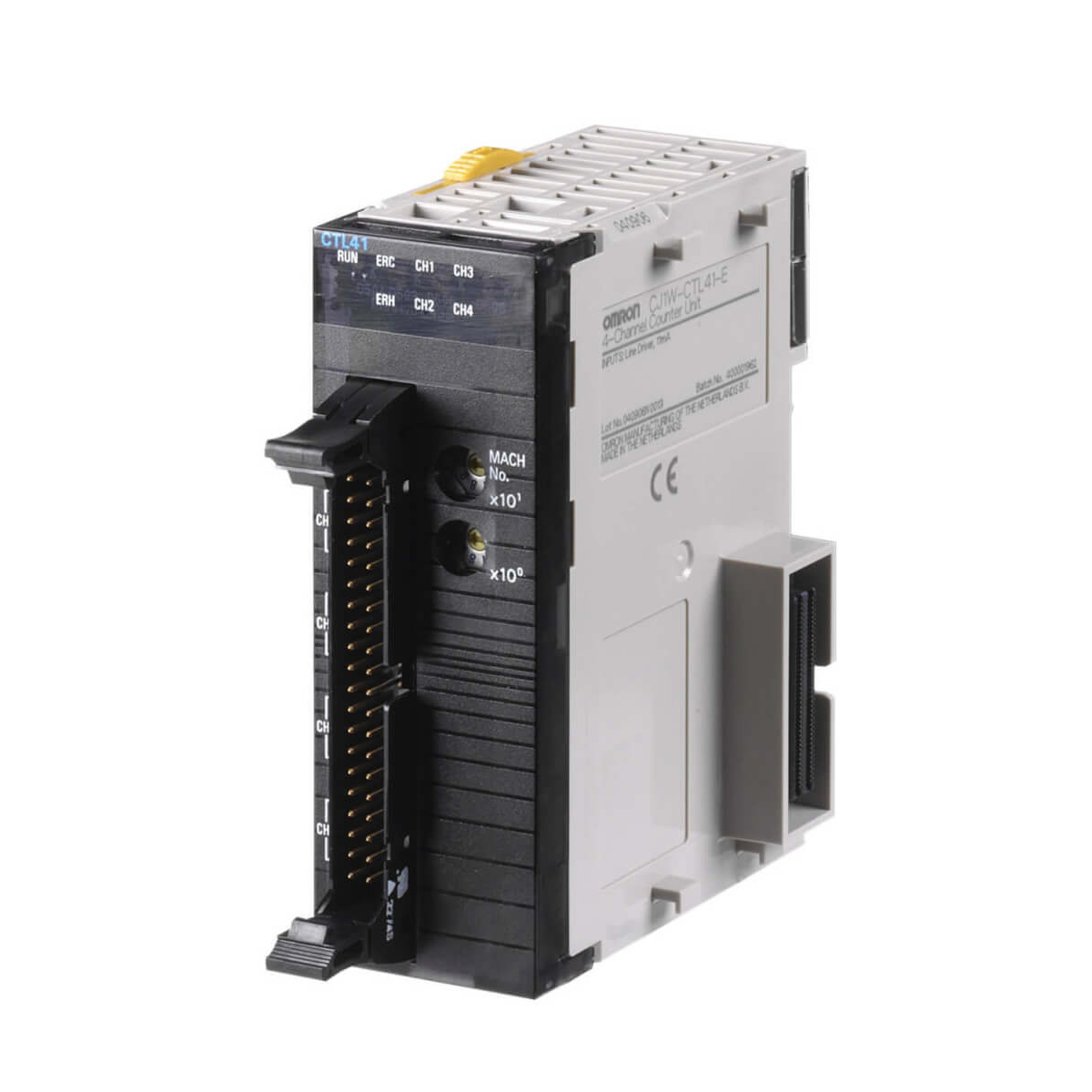

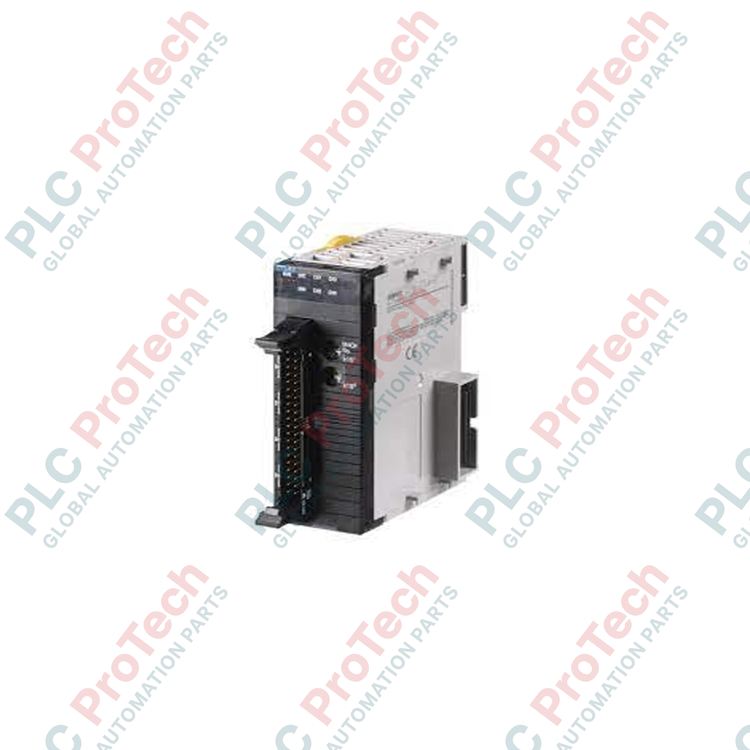

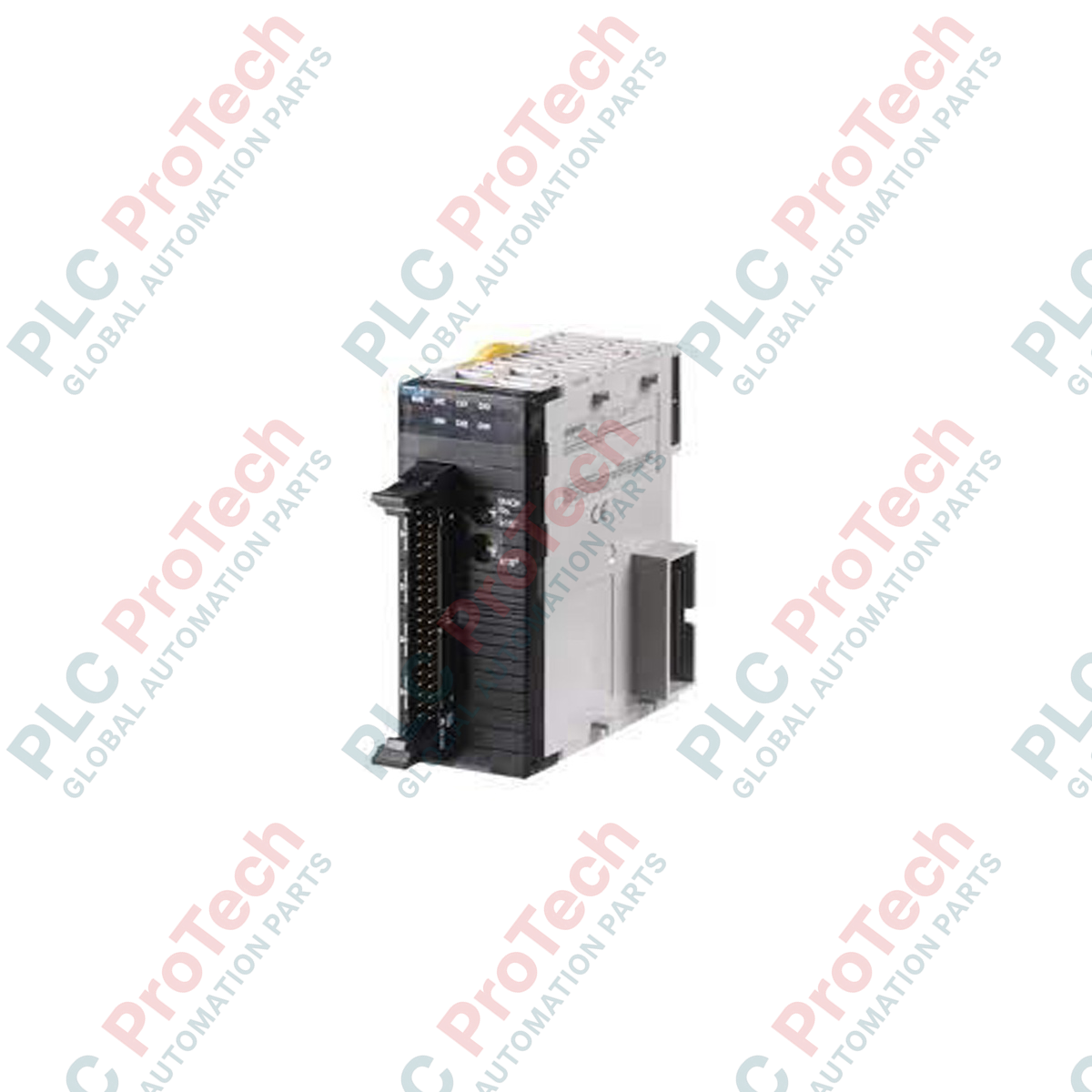

Unità contatore a 4 canali serie CJ Omron CJ1W-CTL41-E

Descrizione

Omron CJ1W-CTL41-E è un’unità contatore a 4 canali ad alta velocità e liberamente configurabile, appartenente alla categoria delle unità I/O speciali della serie CJ. Progettata per l’uso in reti industriali ad alte prestazioni, può essere impiegata con le unità CPU della serie CJ e i controllori di automazione delle macchine della serie NJ per gestire segnali ad alta frequenza. L’unità elabora indipendentemente sequenze di impulsi bidirezionali fino a 100 kHz, alleggerendo il processore centrale dal carico del monitoraggio rapido del movimento e della posizione. L’integrazione del sistema consente di associare 32 uscite software interne separate a zone di confronto preallocate o a variabili digitali specifiche. Ciò rende il modulo ideale per eseguire comandi di attivazione in tempo reale in configurazioni di macchinari dinamici, senza incorrere nei ritardi del normale ciclo di esecuzione del programma PLC.

Caratteristiche

• Quattro canali di conteggio bidirezionali indipendenti, con elaborazione di un intervallo binario massimo di 32 bit.
• Rilevamento dei segnali ad alta frequenza, con supporto per frequenze degli impulsi in ingresso fino a 100 kHz.
• Gestione flessibile dei segnali dell’encoder, con supporto per ingressi differenziali di fase, a impulsi su/giù e a impulso e direzione.
• Profili del contatore selezionabili, che consentono il funzionamento come contatore circolare o contatore lineare per ciascun canale.
• Configurazioni di controllo delle uscite configurabili, operative tramite la modalità intervallo (fino a 4 intervalli per canale) o la modalità confronto (fino a 8 valori di confronto per canale).
• Array integrato di 32 uscite software che associa direttamente le variazioni dello stato del contatore alle variabili dei dispositivi della CPU.
• Segnalazione degli errori integrata e convalida dello stato operativo fisico tramite LED diagnostici dedicati sul pannello frontale.

Applicazioni

• Imballaggio ad alta velocità, impianti di smistamento automatizzati e sistemi di imbottigliamento dinamici.
• Monitoraggio accurato del posizionamento multiasse, misurazione della lunghezza lineare e operazioni CAM elettroniche.
• Circuiti di proporzionamento, dosaggio e regolazione del flusso dei fluidi nel settore di processo.
• Gestione continua del nastro, monitoraggio della tensione e configurazioni di avvolgimento con encoder rotativo.
• Monitoraggio dell’energia, sincronizzazione dei lotti e registrazione discreta di impulsi ad alta frequenza.

Specifiche tecniche

Prestazioni

Elettrica e memoria

Ambientali

Meccaniche

Connessioni / Interfacce

La parte anteriore del modulo presenta una configurazione con connettore sdoppiato a 40 pin, distribuito su due file verticali parallele (pin 1-20 e pin 21-40). Gli ingressi fisici esterni dell’encoder sono assegnati secondo la seguente matrice di disposizione:

Nota: i segnali d’interfaccia dei driver di linea RS-422 possono essere collegati direttamente al connettore MIL a 40 pin oppure instradati tramite un gruppo morsettiera intermedio (ad esempio Omron XW2B-40Gx, XW2D-40G6 o XW2G-40G7-E senza viti) utilizzando un cavo d’interfaccia I/O XW2Z standard preassemblato.

Linee guida per l’installazione

• Interblocco della guida DIN: allineare con precisione i pin di connessione del backplane dell’unità con la guida del bus del rack principale. Far scorrere saldamente il modulo orizzontalmente sulla guida da 35 mm accanto ai moduli del processore o di espansione, quindi bloccare saldamente in posizione i meccanismi di scorrimento gialli superiore e inferiore fino a udire uno scatto.
• Etichetta di protezione dai detriti: lasciare applicata l’etichetta di copertura protettiva di fabbrica sulle feritoie di ventilazione superiori fino al completamento di tutte le operazioni di disposizione strutturale e cablaggio del quadro. Ciò impedisce a spezzoni di filo, frammenti di isolamento o particelle metalliche di entrare nell’involucro e causare cortocircuiti immediati nei circuiti interni o incendi dei componenti. Rimuovere l’etichetta al termine del cablaggio in campo, per consentire il flusso d’aria per convezione naturale ed evitare sacche di calore.
• Schermatura delle linee di segnale: utilizzare esclusivamente cavi a doppino intrecciato schermati per i collegamenti di ingresso dell’encoder ad alta frequenza. Collegare correttamente la treccia di schermatura del cavo alla barra di terra del quadro di controllo, per ridurre i problemi di EMI/RFI industriali.
• Separazione dei cavi: instradare le linee di ingresso del segnale completamente lontano dai cavi di alimentazione ad alta tensione, dai conduttori di alimentazione in corrente alternata e dai cavi di uscita dell’azionamento a frequenza variabile (VFD), per preservare l’integrità degli impulsi logici.
• Isolamento del telaio: verificare sempre che la fonte di alimentazione del rack del sistema principale sia completamente scollegata prima di estrarre, sganciare o sostituire il gruppo della scheda d’interfaccia sul bus del backplane attivo.

Conformità e certificazioni

• EMS (immunità elettromagnetica): EN 61131-2, EN 61000-6-2
• EMI (interferenza elettromagnetica): EN 61131-2, EN 61000-6-4

FAQ

• Qual è il tipo di conteggio predefinito assegnato ai canali di conteggio?Per impostazione predefinita, ciascuno dei quattro canali di conteggio discreti ad alta velocità è preconfigurato per funzionare come contatore circolare.
• Quali tipi di interfacce di segnale possono essere collegati agli ingressi del contatore?I morsetti accettano linee di segnale dirette da un line driver RS-422 oppure configurazioni di campo standard NPN/PNP a 24 VCC tramite un’unità convertitore per morsettiera esterna Omron dedicata.
• Qual è la frequenza massima degli impulsi che questo modulo può gestire durante il funzionamento?Gli ingressi hardware sono progettati per acquisire ed elaborare in modo affidabile frequenze degli impulsi in ingresso fino a 100 kHz.
• Come vengono azionate le 32 uscite software dalle transizioni del contatore?In modalità intervallo, le uscite si attivano quando il conteggio si trova all’interno dei parametri designati. In modalità confronto, le uscite commutano dinamicamente in base alla corrispondenza direzionale con valori obiettivo esatti degli impulsi.
• Un trigger hardware fisico può azzerare il valore del registro di conteggio?Sì, il reset può essere avviato da un bit software dedicato tramite il ciclo principale del programma di sistema oppure eseguito esternamente tramite il segnale Z fisico del canale.
• Qual è lo scopo dell’impostazione dell’isteresi su questa unità?Per i canali configurati in modalità intervallo, è possibile assegnare un’isteresi software da 1 a 255 impulsi per eliminare il tremolio delle uscite in prossimità dei valori di soglia.
• Questa unità riceve l’alimentazione operativa da un’alimentazione esterna a 24 V?
• No, riceve l’alimentazione principale per il funzionamento direttamente dal bus del backplane del sistema, richiedendo 320 mA a 5 VCC.
• Quale utilità software viene utilizzata per configurare i parametri dei dati del contatore?Gli attributi iniziali dei canali, gli intervalli del contatore e le matrici dei valori obiettivo di confronto vengono mappati utilizzando l’interfaccia di modifica della configurazione dell’unità speciale all’interno di Sysmac Studio.
• Come conserva l’unità le variabili dei parametri quando il pannello di controllo perde alimentazione?Le strutture di configurazione e le variabili iniziali sono memorizzate nella memoria di sistema dell’unità CPU e vengono riscritte nell’hardware del contatore a ogni avvio del sistema o riavvio dell’unità.
• Che cosa indicano i LED ERH ed ERC sul pannello frontale?
• Il LED ERH avvisa l’operatore di un errore di configurazione della CPU host o del bus del backplane, mentre l’indicatore ERC segnala un guasto hardware interno del sistema o un parametro fuori intervallo.
• È possibile collegare direttamente i sensori di campo ai morsetti a vite del modulo?No, l’unità utilizza una configurazione con connettore MIL ad alta densità a 40 pin. Per il cablaggio con morsetti a vite è necessario un modulo morsettiera esterno, come l’XW2B-40Gx, collegato tramite un cavo di interfaccia I/O XW2Z.
