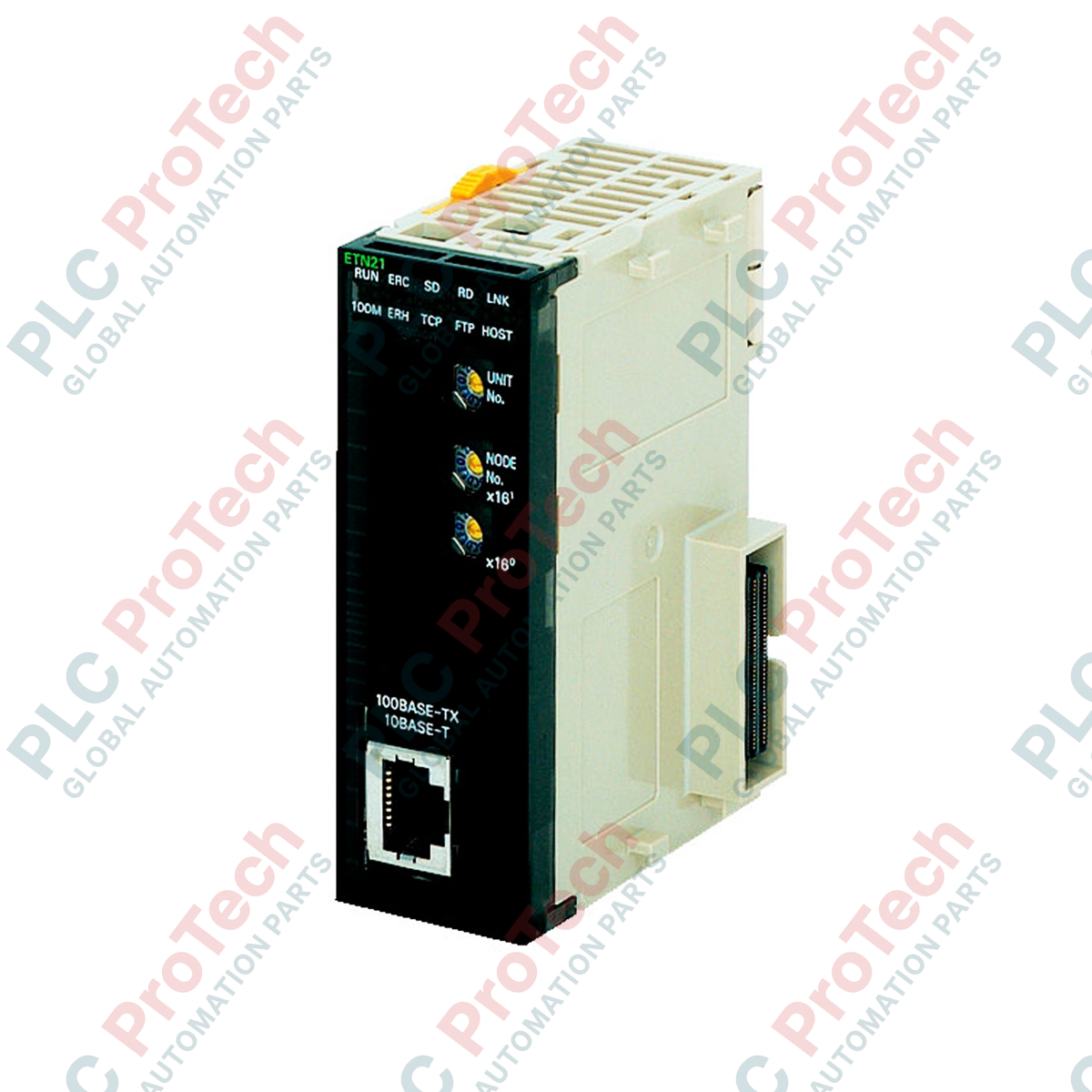

Unità Ethernet Omron CJ1W-ETN21 della serie CJ

SKU CJ1W-ETN21

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CJ1W-ETN21
Country of origin:Japan
Product Type: Moduli Ethernet PLC
Payment: T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Progettato per un'integrazione perfetta nella rete, il modulo di comunicazione Ethernet Omron CJ1W-ETN21 collega i controller della serie CJ ai sistemi aziendali di livello superiore e alle reti di controllo peer-to-peer. Questa unità bus CPU si monta direttamente su un rack CPU CJ o su un rack di espansione, fornendo porte di interfaccia fisiche dedicate 100Base-TX e 10Base-T. Progettato per uno scambio stabile di dati industriali, il modulo supporta i protocolli TCP/IP e UDP/IP standard, consentendo più connessioni socket simultanee e una sincronizzazione affidabile dei collegamenti dati da PLC a PLC.

Caratteristiche

Classificata come unità bus CPU standard della serie CJ per un'integrazione perfetta nel bus posteriore.
Supporta connessioni Ethernet 100Base-TX e 10Base-T con negoziazione automatica.
Utilizza la topologia di rete a stella standard per layout di cablaggio strutturati.
Consente distanze di trasmissione fino a 100 metri tra il nodo e l'hub di rete senza degrado del segnale.
Ridotto consumo energetico, con un assorbimento massimo di 370 mA dall'alimentazione interna a 5 V CC del rack.

Applicazioni

Interfacciamento con sistemi SCADA, HMI e sistemi di supervisione a livello di stabilimento.
Scambio distribuito di dati PLC peer-to-peer tra le diverse aree di produzione.
Programmazione remota, diagnostica online e caricamento/scaricamento dei programmi tramite CX-Programmer.

Specifiche tecniche

Parametro	Specifiche
Produttore	Omron
Numero di modello	CJ1W-ETN21
Classificazione dell'unità	Unità bus CPU della serie CJ
Livello fisico / tipo di porta	100Base-TX (compatibile con 10Base-T)
Metodo di modulazione	Banda base
Topologia di trasmissione	Topologia a stella
Distanza massima del cavo	100 metri (distanza tra hub e nodo)
Posizione di montaggio	Rack CPU o rack di espansione
Consumo di corrente	370 mA massimo a 5 V CC
Peso netto dell'unità	0,10 kg
Peso di spedizione (calcolato)	1,5 kg

Modelli alternativi e compatibilità

Il CJ1W-ETN21 sostituisce i modelli CJ1W-ETN11 di generazione precedente. Quando si sostituisce un modulo ETN11, verificare l'allocazione delle parole dell'area DM e le impostazioni di sistema nella CPU, poiché nella struttura firmware dell'ETN21 sono abilitati blocchi aggiuntivi per la configurazione del routing e dei socket.

Problemi applicativi e note ingegneristiche

Per garantire una comunicazione stabile con il massimo carico di traffico industriale, è necessario tenere conto dell’assorbimento interno di corrente a 5 V CC nel calcolo del bilancio energetico totale del rack. Assicurarsi che la corrente totale a 5 V CC assorbita da tutti i moduli collegati al rack CPU o al rack di espansione non superi la capacità di uscita nominale del modulo di alimentazione installato.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare cavi a doppino ritorto schermati due volte (STP) di categoria 5 o superiore per il collegamento allo switch di rete. Collegare correttamente a terra la schermatura del cavo sul lato dello switch di rete. Evitare di posare i cavi di comunicazione Ethernet parallelamente a linee elettriche ad alta tensione o ai cavi di uscita di azionamenti a frequenza variabile (VFD), per ridurre al minimo le interferenze elettromagnetiche ad alta frequenza.

Linee guida per l’installazione

AVVERTENZA CRITICA

Prima di inserire o rimuovere fisicamente questo modulo dal backplane, disattivare completamente l’alimentazione dell’intero rack PLC. La sostituzione a caldo del CJ1W-ETN21 può causare danni permanenti all’interfaccia del backplane della CPU, corrompere i registri della memoria volatile o generare errori immediati sul bus CPU dell’intero sistema.

1 Individuare uno slot disponibile per un’unità bus CPU sul rack CPU o su un rack di espansione. Rimuovere i coperchi antipolvere, se presenti.

2 Allineare le guide superiore e inferiore del modulo con gli slot del backplane. Spingere con cautela l’unità diritto all’indietro finché i connettori non si innestano completamente e le leve di blocco non scattano in posizione.

3 Impostare il selettore rotativo del numero dell’unità sul pannello anteriore del modulo utilizzando un piccolo cacciavite a taglio. Assicurarsi che questo numero dell’unità sia univoco sul bus e corrisponda alle configurazioni della tabella I/O.

4 Inserire il connettore Ethernet industriale RJ45 nella porta dell’interfaccia anteriore fino a sentire uno scatto netto. Fissare il cavo a una canalina portacavi o a una staffa dell’armadio per evitare sollecitazioni meccaniche sulla porta.

FAQ

Posso sostituire direttamente un vecchio CJ1W-ETN11 con un CJ1W-ETN21?

Sì, ma è necessario verificare l'area DM della CPU e le tabelle di routing. Il modello ETN21 contiene firmware e impostazioni dei parametri aggiornati, che potrebbero richiedere piccole modifiche alla logica o una riassegnazione degli indirizzi in CX-Programmer.

Qual è l'assorbimento massimo di corrente del CJ1W-ETN21 dal rack?

Il modulo assorbe una corrente massima di 370 mA a 5 V CC dall'alimentatore del backplane. Assicurarsi che il modulo di alimentazione del sistema disponga di un margine sufficiente.

Quali tipi di cavi Ethernet sono consigliati per il CJ1W-ETN21?

Utilizzare sempre cavi industriali a doppino ritorto schermato (STP) di categoria 5 (o superiore) con connettori RJ45 per prevenire le interferenze elettromagnetiche negli ambienti industriali.

È supportato l'hot swapping per il modulo CJ1W-ETN21?

No. Il rack della serie CJ deve essere completamente spento prima di inserire o rimuovere qualsiasi unità bus CPU. La mancata disalimentazione può danneggiare il modulo o i connettori del backplane.
