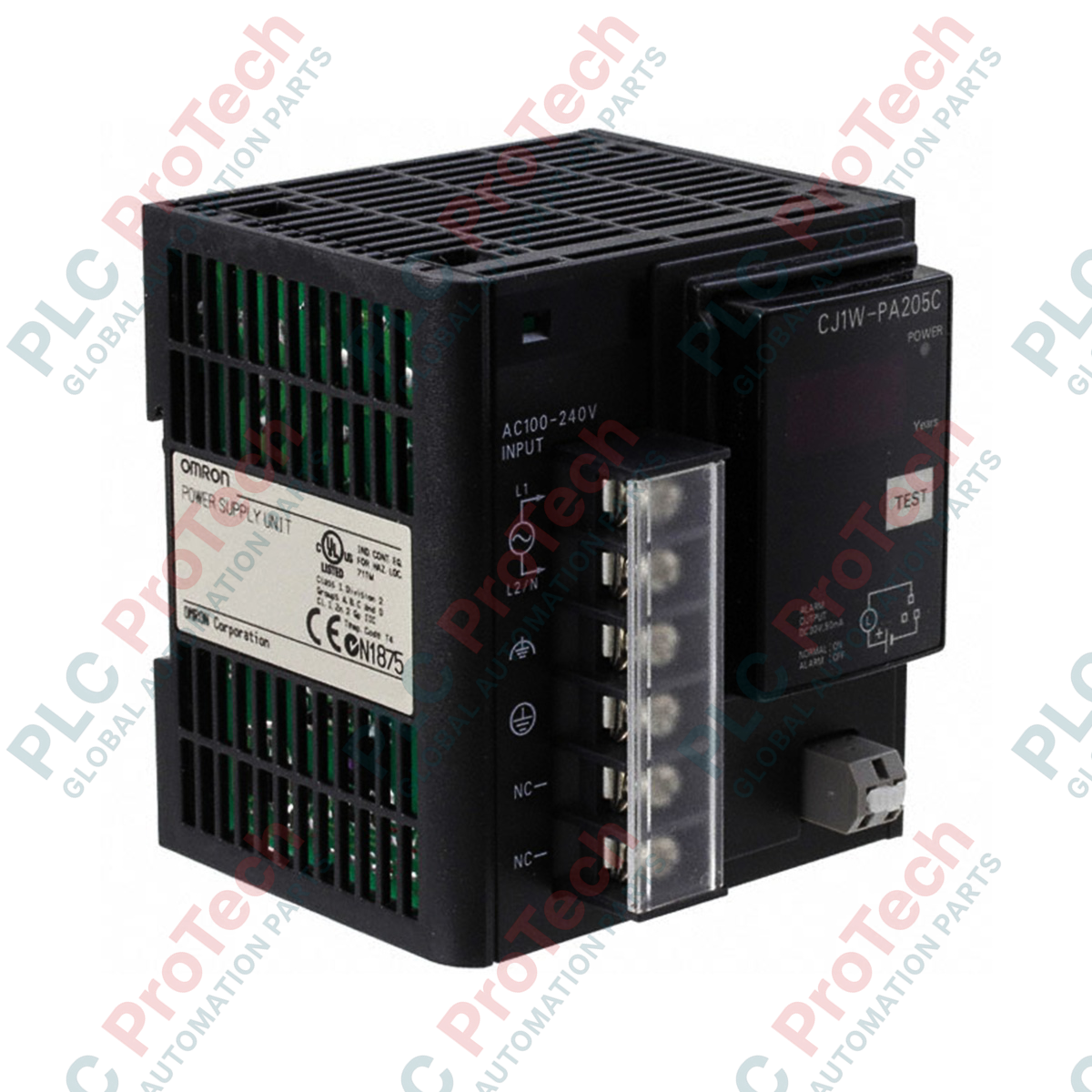

Alimentatore serie SYSMAC CJ Omron CJ1W-PA205C

SKU CJ1W-PA205C

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: CJ1W-PA205C

  • Country of origin:Japan

  • Product Type: Unità di alimentazione

  • Payment: T/T, Western Union

  • Weight: 6000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'Omron CJ1W-PA205C è un'unità di alimentazione modulare da installare all'interno del pannello, progettata specificamente per la piattaforma PLC SYSMAC CJ. La sua funzione principale è convertire un ingresso in corrente alternata in alimentazione a corrente continua regolata, fornendo una base energetica stabile per l'unità CPU e i moduli I/O di espansione adiacenti attraverso il telaio del backplane interno. Questo modulo funziona con un monitor integrato per la previsione della manutenzione, consentendo di rilevare tempestivamente il deterioramento dell'hardware per proteggere il funzionamento del sistema da guasti di alimentazione imprevisti. L'unità accetta un ampio intervallo di ingresso CA ed eroga una capacità elettrica totale di 25 W distribuita sulle linee interne a 5 V CC e 24 V CC, oltre a un'uscita allarme a collettore aperto per l'integrazione con sistemi diagnostici esterni. È progettata per pannelli di controllo industriali utilizzati in diversi sistemi di automazione degli impianti e si interfaccia direttamente con tutti i componenti standard compatibili con l'architettura della serie SYSMAC CJ.

Caratteristiche

  • Modulo di alimentazione di sistema dedicato, progettato per il backplane della serie Omron SYSMAC CJ.
  • Monitor integrato per la previsione della manutenzione, con funzionalità di monitoraggio proattivo degli asset.
  • Ampio intervallo di ingresso in corrente alternata, compatibile con le tensioni di rete degli impianti di tutto il mondo.
  • Doppie uscite di alimentazione CC che forniscono simultaneamente linee a 5 V CC e 24 V CC.
  • Contatto di uscita allarme dedicato a collettore aperto per il monitoraggio esterno dei guasti hardware.
  • Progettato come dispositivo sicuro di tipo aperto, da installare all'interno del pannello e ottimizzato per il montaggio in quadri di controllo industriali.

Applicazioni

  • Pannelli di controllo per l'automazione industriale.
  • Rack per macchinari di lavorazione e linee di produzione.
  • Sistemi di assemblaggio centralizzati.
  • Nodi di controllo dell'infrastruttura industriale distribuiti.

Specifiche tecniche

Requisiti di alimentazione

Parametro Specifiche
Tipo di ingresso CA
Tensione nominale di alimentazione 100-240 V CA
Intervallo di ingresso operativo Da 85% a 110% (o riferimento alternativo 85-264 V)
Frequenza di ingresso 50/60 Hz
Capacità di consumo energetico 100 VA

Specifiche dell'uscita

Parametro Specifiche
Potenza totale in uscita 25W
Corrente della linea di alimentazione a 24 V CC 1 A max
Corrente della linea di alimentazione a 5 V CC 5 A max
USCITA ALLARME Uscita a collettore aperto, 30 V CC max, 50 mA

Meccanico

Parametro Specifiche
Altezza del prodotto (senza imballaggio) 90 mm
Larghezza del prodotto (senza imballaggio) 80 mm
Profondità del prodotto (senza imballaggio) 81.6 mm
Peso del prodotto (senza imballaggio) 400 g

Ambientale

Parametro Specifiche
Luogo di utilizzo Solo per uso interno
Ambiente di installazione All'interno di un pannello di controllo (involucro di Tipo 1 o superiore)
Altitudine di esercizio Max. 2.000 m
Temperatura ambiente di esercizio

0-55℃ (evitare il congelamento o la condensa)

Umidità ambiente di esercizio 10-90% (senza condensa)
Categoria di sovratensione Categoria II
Grado di inquinamento Grado di inquinamento 2
Codice di temperatura (sedi pericolose) T4

Linee guida per l'installazione

  • Orientamento di montaggio: Questo prodotto deve essere installato esclusivamente in orientamento verticale. L'installazione verticale garantisce il corretto allineamento della ventilazione all'interno del pannello.
  • Requisiti dell'involucro: Il dispositivo è definito come un componente di tipo aperto, installato all'interno di un pannello. Deve essere collocato in un pannello di controllo certificato come involucro di Tipo 1 o superiore, accessibile esclusivamente mediante un utensile o una chiave.
  • Regole per il cablaggio in campo: Utilizzare esclusivamente conduttori in rame per tutti i morsetti di campo collegati. Non utilizzare terminali a crimpare per i collegamenti del cablaggio in campo.
  • Limitazione dei fili per morsetto: Non inserire più di un singolo filo in ciascun morsetto di cablaggio.
  • Coppia di serraggio: Fissare i morsetti a vite del cablaggio in campo con una coppia di serraggio calibrata di 7 Lb In (0.8 Nm).
  • Sezione del conduttore: Per il cablaggio di alimentazione in campo, utilizzare cavi AWG da 20 a 14, rigidi o flessibili. Per i terminali di uscita allarme, utilizzare cavi AWG da 28 a 18, rigidi o flessibili, con una lunghezza di isolamento spelato di 7-10 mm.
  • Classe di temperatura del cavo: Selezionare cavi per i terminali di alimentazione con una specifica ufficiale di temperatura nominale pari o superiore a 80ºC.
  • Pulizia durante la manutenzione: Non utilizzare mai diluenti per vernici, soluzioni a base di solventi o sostanze chimiche aggressive per pulire l'involucro esterno. Utilizzare esclusivamente un panno pulito e asciutto.

Conformità e certificazioni

  • Norme UL / CSA
  • Sede pericolosa Classe I, Divisione 2 (Gruppi A, B, C, D)

FAQ

Qual è la funzione principale del CJ1W-PA205C?

È un modulo alimentato in CA progettato per fornire corrente elettrica CC stabile a 5V e 24V al rack PLC della serie SYSMAC CJ.

Che cosa monitora la funzione di previsione della manutenzione su questa unità?

Monitora lo stato di funzionamento e il profilo di invecchiamento dei circuiti di alimentazione, fornendo indicatori previsionali precoci per evitare arresti imprevisti del sistema.

Qual è l'intervallo di tensione CA in ingresso consentito?

L'unità ha un ingresso nominale di 100-240 V CA, con un intervallo di ingresso operativo compreso tra l'85% e il 110% (85-264 V).

Quali sono i limiti massimi di corrente per le uscite di alimentazione CC?

La linea a 5V CC fornisce fino a 5 A massimo, mentre la linea a 24V CC fornisce fino a 1 A massimo, per una capacità di uscita totale di 25 W.

Questa unità può essere montata orizzontalmente su una guida DIN?

No, la configurazione di installazione stabilisce che l'unità di alimentazione debba essere montata esclusivamente in posizione verticale.

Questo dispositivo è sicuro per l'installazione in zone residenziali?

No, questa apparecchiatura è un dispositivo industriale e non è destinata all'uso in ambienti residenziali a causa dei potenziali rischi di interferenze radio.

Quale tipo di terminazione dei cavi è vietato per i collegamenti di campo?

Non utilizzare terminali a crimpare per i morsetti dei cavi di campo sulla morsettiera.

Quale coppia di serraggio deve essere applicata alle viti dei morsetti?

Le viti della morsettiera devono essere serrate precisamente a 7 Lb In (0,8 Nm).

Posso inserire due circuiti di alimentazione separati in un unico alloggiamento del morsetto?

No, le linee guida stabiliscono che non si deve inserire più di un filo in un singolo morsetto.

Quale fusibile di protezione è necessario a monte per il circuito di alimentazione?

Utilizzare un fusibile a cartuccia da 30 A massimo e 250 Vca minimo, di tipo Branch Circuit, per proteggere il circuito di alimentazione in ingresso.

Quali sono i parametri elettrici dell'uscita di allarme integrata?

L'uscita di allarme è di tipo open collector, con una portata elettrica massima di 30V cc e 50 mA.

Questo alimentatore può funzionare presso stazioni montane ad alta quota?

Sì, ma è limitato a un'altitudine operativa massima di 2.000 metri sul livello del mare.
