Omron

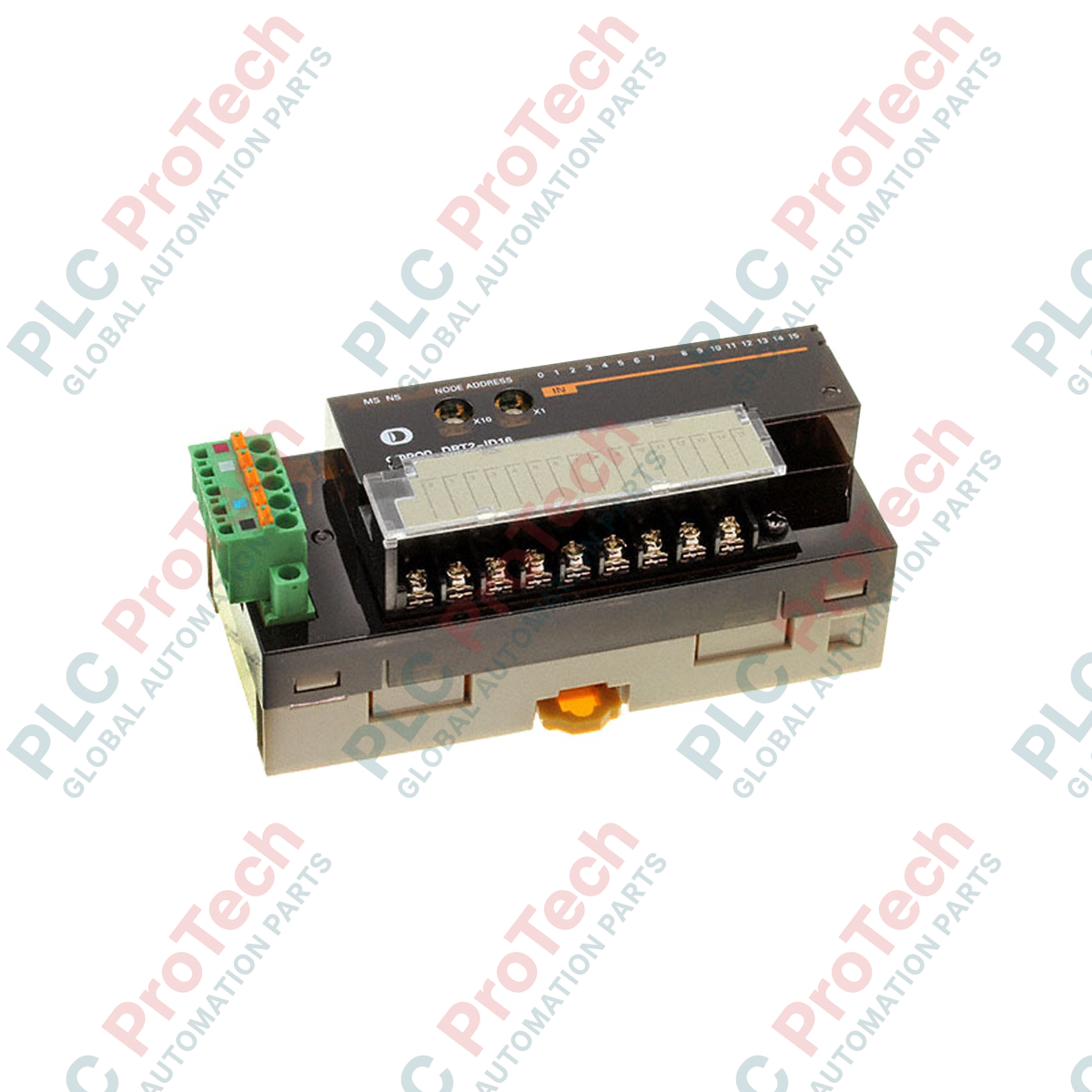

Terminale I/O remoto a transistor DeviceNet Omron DRT2-ID16

SKU DRT2-ID16

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: DRT2-ID16

  • Country of origin:Japan

  • Product Type: Terminali I/O remoti per transistor

  • Payment: T/T, Western Union

  • Weight: 1500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Eseguendo la raccolta dei segnali digitali all'interno delle architetture fieldbus industriali, Omron DRT2-ID16 funziona come modulo di ingressi digitali remoti ad alta densità, progettato per un'integrazione perfetta nelle architetture di rete DeviceNet. Questa morsettiera presenta 16 ingressi NPN con un comune positivo condiviso, semplificando il collegamento dei cavi dei sensori di campo direttamente ai controller centralizzati senza complesse connessioni di distribuzione locali.

Caratteristiche tecniche principali

  • Canali ad alta densità: Supporta fino a 16 ingressi digitali in un unico layout compatto e salvaspazio.
  • Alimentazione DeviceNet integrata: I circuiti di controllo interni sono alimentati direttamente dal connettore del cavo di comunicazione, semplificando l'installazione e riducendo i circuiti di alimentazione punto-punto.
  • Connessioni meccaniche sicure: Dotato di robusti morsetti a vite M3 per evitare l'allentamento dei cavi nei macchinari industriali pesanti soggetti a vibrazioni elevate.
  • Diagnostica di monitoraggio intelligente: La diagnostica del sistema integrata monitora i parametri dello stato operativo per prevenire tempi di inattività imprevisti della rete.

Applicazioni industriali

  • Sistemi di assemblaggio automatizzati e linee di macchinari industriali per l'imballaggio.
  • Raccolta distribuita dei segnali I/O digitali nei quadri di controllo industriale standard.
  • Controllo dei trasportatori, smistatori logistici e linee di lavorazione per la movimentazione dei materiali.

Specifiche tecniche

Produttore Omron
Numero di modello DRT2-ID16
Tipo di prodotto Morsettiera I/O remota a transistor
Protocollo di comunicazione DeviceNet
Specifiche degli ingressi 16 punti, NPN (+ comune)
Collegamento del cablaggio Morsetti a vite M3
Alimentazione del circuito interno Fornita dal connettore di rete DeviceNet
Alimentazione I/O nominale 24 VDC
Temperatura di esercizio -10 to 55 degC
Temperatura di stoccaggio -25 to 65 degC
Umidità ambiente Dal 25% all'85% (senza condensa)
Peso unitario 0.14 kg
Peso di spedizione (calcolato) 0.35 kg

Modelli alternativi e compatibilità

Il DRT2-ID16 rappresenta l'I/O remoto con logica NPN standard della famiglia Omron DeviceNet. Per le installazioni che richiedono interfacce per sensori PNP, valuta il modello corrispondente DRT2-ID16-1, che utilizza circuiti di ingresso a logica positiva (- comune). Questi moduli condividono dimensioni fisiche e ingombro di montaggio identici, facilitando le sostituzioni hardware durante le modifiche al quadro di controllo.

Problemi applicativi e note tecniche

Assicurati della piena conformità ai requisiti di disposizione fisica della rete DeviceNet. Non superare le lunghezze massime consigliate del bus. Per limitare le riflessioni del segnale e il degrado dei pacchetti, verifica che una resistenza di terminazione da 121 ohm sia installata su entrambe le estremità fisiche della linea dorsale. Assicurati che l'alimentatore I/O esterno rimanga separato dalla linea di alimentazione della comunicazione di rete, per mantenere i limiti di isolamento elettrico.

Suggerimenti per la messa in servizio e il cablaggio

L'indirizzo di nodo deve essere impostato utilizzando i selettori rotativi fisici sul frontale del modulo. Isola sempre l'alimentazione prima di apportare modifiche a questi selettori rotativi, poiché le nuove configurazioni dell'indirizzo di nodo non avranno effetto dinamicamente finché non verrà eseguito un ciclo completo di spegnimento e riaccensione dell'hardware.

Linee guida per l'installazione

AVVERTENZA CRITICA: Disalimenta tutte le fonti di alimentazione, comprese le linee di comunicazione della rete DeviceNet e l'alimentazione I/O ausiliaria lato campo, prima di montare, cablare o configurare i selettori rotativi dell'indirizzo di nodo. Il contatto fisico con collegamenti sotto tensione può causare danni alle apparecchiature o interruzioni operative.
1
Fissa saldamente la base dei morsetti su una guida DIN simmetrica standard da 35 mm, all'interno di un quadro industriale pulito, asciutto e protetto.
2
Configura l'indirizzo di nodo desiderato utilizzando i selettori rotativi sulla parte anteriore dell'unità prima di alimentare il sistema.
3
Inserisci la spina del connettore DeviceNet a cinque fili nella presa del morsetto corrispondente, verificando la corretta posizione dei fili codificati a colori.
4
Collega i sensori NPN ai morsetti a vite M3, assicurandoti che tutti i collegamenti siano serrati alla coppia meccanica consigliata.

FAQ

Qual è la configurazione della polarità degli ingressi del DRT2-ID16?

Questo modulo dispone di 16 punti di ingresso digitali configurati esclusivamente per la logica di ingresso NPN (sink), con un comune positivo condiviso.

Come viene alimentato il circuito di controllo interno di questo blocco I/O?

L'alimentazione operativa interna per i circuiti logici del modulo viene fornita direttamente tramite la connessione alla rete di comunicazione DeviceNet, senza richiedere una linea di alimentazione logica esterna.

Una modifica dell'indirizzo del nodo tramite i selettori rotativi ha effetto immediato?

No. Le modifiche all'indirizzo tramite i selettori rotativi vengono registrate dal controller interno solo durante l'inizializzazione del modulo. È necessario spegnere e riaccendere l'alimentazione di rete affinché le modifiche al nodo diventino effettive.
