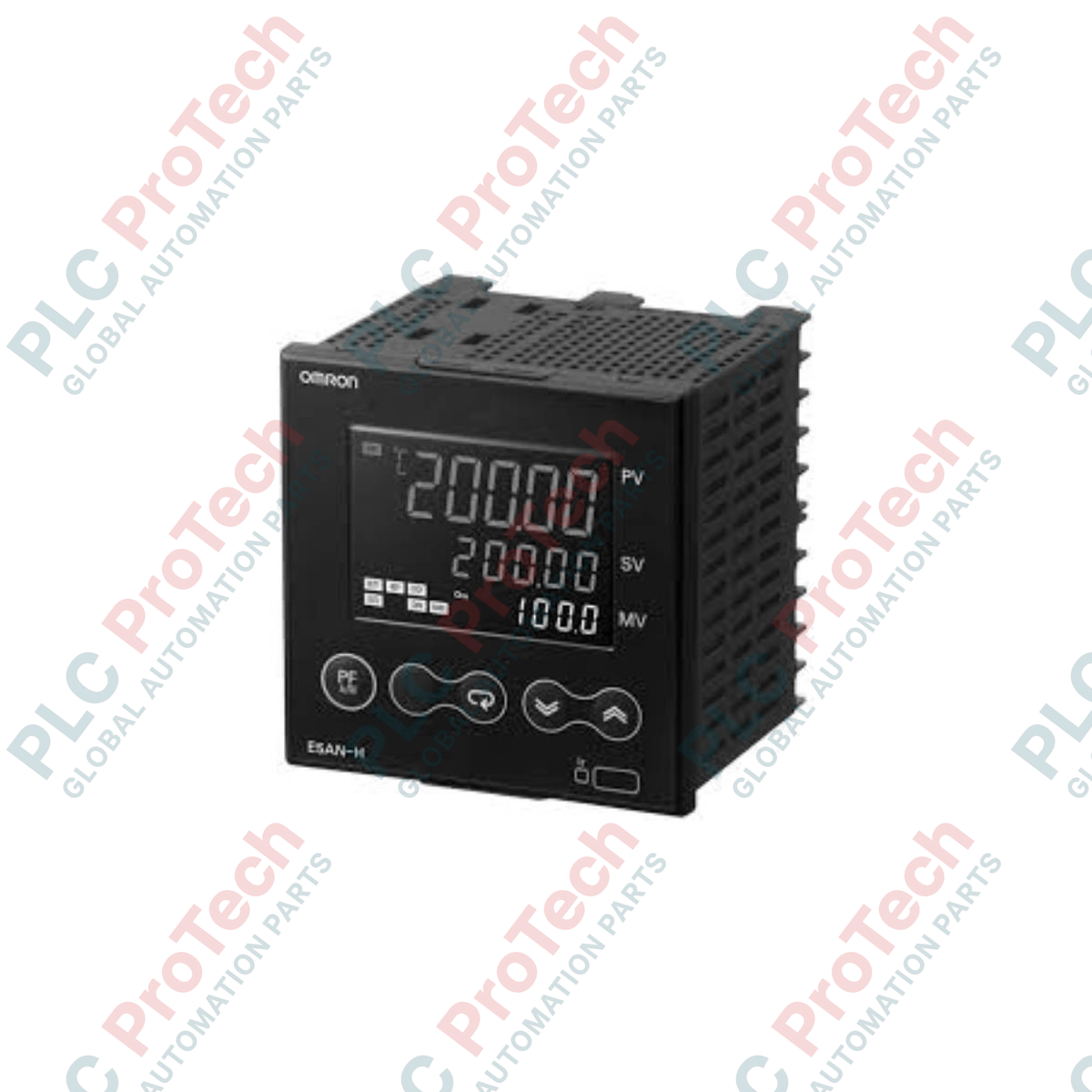

Omron E5AN-HTAA2HBM-500 AC100-240 Regolatore di temperatura della serie E5AN-H

Descrizione

Progettato per la profilazione termica ad alta precisione in processi complessi, l'Omron E5AN-HTAA2HBM-500 AC100-240 offre un controllo avanzato dei programmi Ramp/Soak e una diagnostica completa del sistema. Questo controller da pannello 1/4 DIN dispone di una frequenza di campionamento elevata di 60 millisecondi e di ingressi universali per sensori, consentendo prestazioni del circuito di controllo altamente reattive e precise. Dotata di ingressi evento avanzati e rilevamento della bruciatura del riscaldatore, questa unità garantisce una rapida localizzazione dei guasti nei sistemi di riscaldamento industriali automatizzati.

Caratteristiche principali

• Capacità di ingresso universale: accetta direttamente ingressi da termocoppie, termometri a resistenza di platino (RTD), tensione analogica e loop di corrente.
• Controllo del programma (Ramp/Soak): supporta la programmazione di più profili per processi termici complessi e sequenze di lavorazione automatizzate.
• Diagnostica della bruciatura del riscaldatore e dei guasti SSR: gli ingressi a doppio canale per trasformatori di corrente (CT) rilevano guasti parziali del riscaldatore e anomalie dei relè a stato solido prima che si verifichi un guasto del processo.
• Display a tre colori: ampio display digitale ad alta visibilità della variabile di processo (PV), che cambia colore (rosso, verde, giallo) in base allo stato o alle soglie di allarme.
• Struttura fisica robusta: formato standard 96 x 96 mm con pannello frontale classificato IP66, resistente a polvere e acqua in ambienti industriali difficili.

Applicazioni

• Forni industriali per trattamenti termici, fornaci e forni multizona.
• Macchine per estrusione della plastica, soffiatrici e unità per stampaggio a iniezione.
• Camere per la fabbricazione di semiconduttori che richiedono rampe termiche precise.
• Pastorizzatori, autoclavi e linee di confezionamento nell'industria alimentare.

Specifiche tecniche

Mappatura dei collegamenti e dell'interfaccia

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità: La designazione "HT" indica un controller programmabile. Quando si sostituisce un modello standard "H" (come E5AN-HAA2HBM), verificare che i profili programma rampa/soak siano disattivati oppure convertirli nuovamente in un setpoint statico. Assicurarsi che le assegnazioni delle uscite ausiliarie corrispondano esattamente, poiché la serie E5AN-H dispone di configurazioni di mappatura dedicate.

Problemi applicativi e note di progettazione: Quando si utilizza la funzione di rilevamento del guasto del riscaldatore (HB), impostare il tempo di ciclo dell'uscita di controllo su almeno 1 secondo quando si utilizza un relè a stato solido. Una commutazione rapida inferiore a 1 secondo può causare falsi allarmi di guasto del riscaldatore, poiché la routine di misurazione CT interna del controller richiede una durata minima del flusso di corrente per valutare la corrente del carico.

Suggerimenti per la messa in servizio e il cablaggio: Nei quadri elettrici con elevato rumore elettrico contenenti azionamenti CA ad alta potenza, utilizzare cavi a coppia intrecciata e schermata per le linee di ingresso del sensore di temperatura. Collegare la schermatura a terra esclusivamente sulla piastra di terra del telaio del quadro di controllo. Per le linee lunghe dei sensori RTD, configurare il parametro della costante di tempo del filtro di ingresso (INF) per ridurre al minimo le fluttuazioni della variabile di processo.

Linee guida per l'installazione
