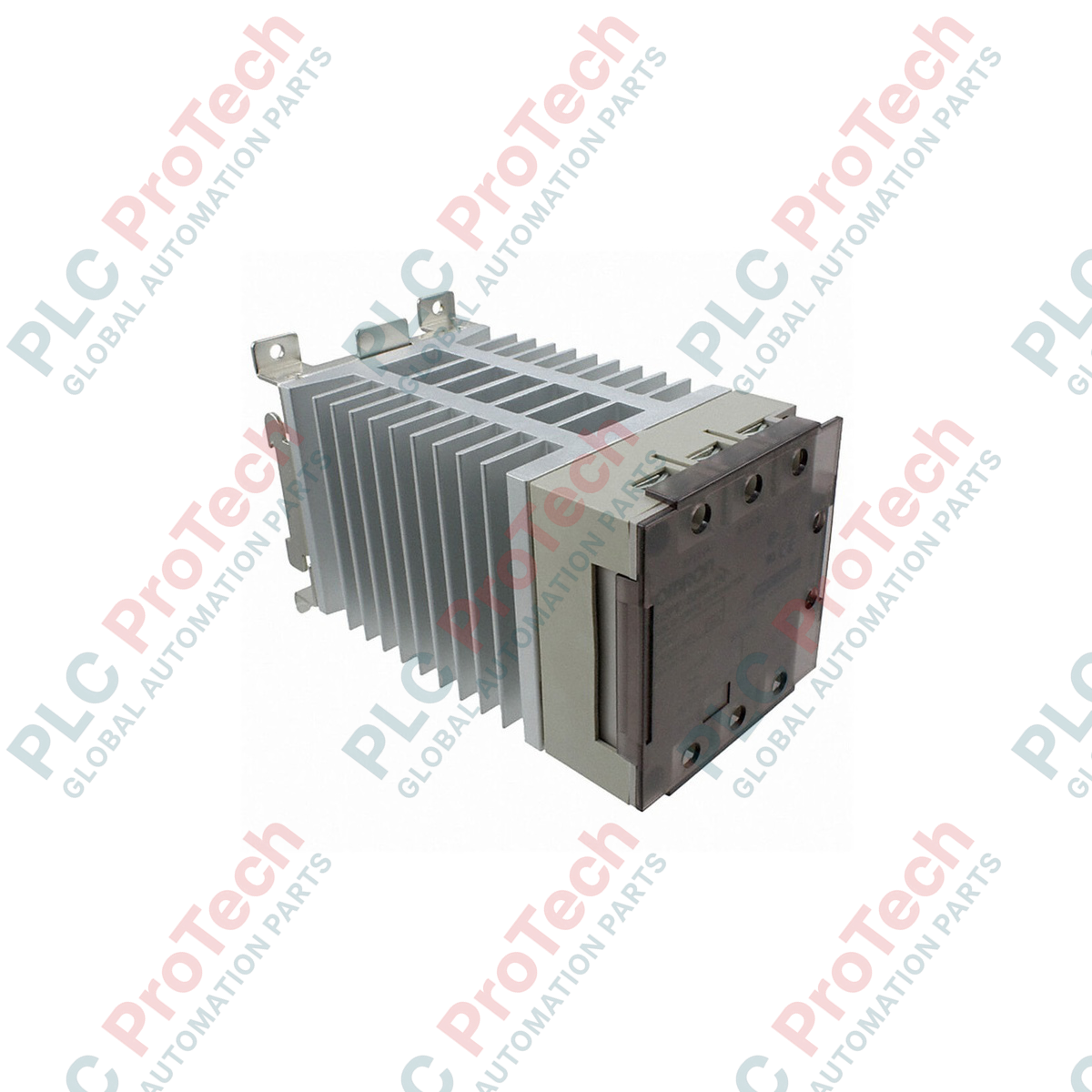

Omron G3PE-245B-2N Unità contattore a stato solido trifase della serie G3PE

Descrizione

Progettato per il controllo di carichi resistivi ad alta capacità nei sistemi termici industriali, Omron G3PE-245B-2N offre una commutazione allo stato solido trifase affidabile nelle reti di automazione più impegnative. Questa unità è stata progettata specificamente per il controllo degli elementi riscaldanti e utilizza un metodo di isolamento tramite fototriac e una funzione integrata di passaggio per lo zero per ridurre le interferenze elettromagnetiche e il rumore di linea durante i cicli di commutazione. Dotata di morsetti a vite per impieghi gravosi e di una struttura con dissipatore di calore integrato, gestisce in modo affidabile correnti di carico elevate nelle configurazioni di pannelli ad alta densità, senza usura dei contatti fisici.

Caratteristiche

• Controllo del passaggio per lo zero: riduce al minimo il rumore ad alta frequenza e le correnti di sovratensione all'accensione degli elementi riscaldanti resistivi.
• Elevata barriera di isolamento: l'isolamento integrato tramite fototriac protegge i delicati circuiti di controllo PLC a bassa tensione dai transitori sul lato del carico.
• Morsetti a vite per impieghi gravosi: l'interfaccia di collegamento fisico ottimizzata garantisce una pressione di contatto affidabile e una bassa resistenza dei morsetti.
• Elevata capacità di resistenza alla corrente di spunto: offre una tolleranza alla corrente di spunto fino a 440 A, per resistere alle variazioni della linea e alla bassa resistenza iniziale degli elementi a freddo.

Applicazioni

• Forni industriali per lo stampaggio, la polimerizzazione e il trattamento termico.
• Linee di estrusione della plastica e fasce riscaldanti per lo stampaggio a iniezione.
• Camere di deposizione e cottura per la produzione di semiconduttori.
• Tunnel di termoretrazione e barre saldanti per macchinari di confezionamento.

Specifiche tecniche

Collegamenti e interfacce

Indicazioni empiriche di progettazione

Modelli alternativi e compatibilità

La designazione "2" nel codice del modulo indica una configurazione di controllo a 2 linee (trifase, 2 elementi). Questa configurazione controlla due fasi mentre lascia passare direttamente la terza fase, rendendola altamente efficiente per reti di riscaldatori a triangolo bilanciate. È un sostituto funzionale plug-and-play per le configurazioni G3PE precedenti con valori nominali equivalenti, a condizione che la soglia di corrente del segnale logico da 12-24 VCC possa fornire 10 mA continui.

Problemi applicativi e note ingegneristiche

La gestione termica è fondamentale quando si opera con correnti di carico di 45 A. La temperatura ambiente di esercizio all'interno del quadro non deve superare i 40 degC per evitare una riduzione automatica della potenza nominale. Assicurarsi che il modulo sia montato verticalmente con le alette del dissipatore libere da ostruzioni. Se viene installato all'interno di quadri di controllo completamente chiusi o non ventilati, ridurre il limite massimo di carico fino al 50% oppure introdurre una gestione termica attiva (ventole del quadro).

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre terminali ad anello o a forcella correttamente crimpati sulle linee di alimentazione per impedire che fili fuori posto creino ponti tra terminali adiacenti. Assicurarsi che i terminali a vite siano serrati precisamente alla coppia raccomandata dal produttore, da 1.47 a 1.96 N-m. Controllare e serrare nuovamente i terminali di alimentazione dopo le prime 24 ore di funzionamento per compensare l'assestamento termico del cavo.
