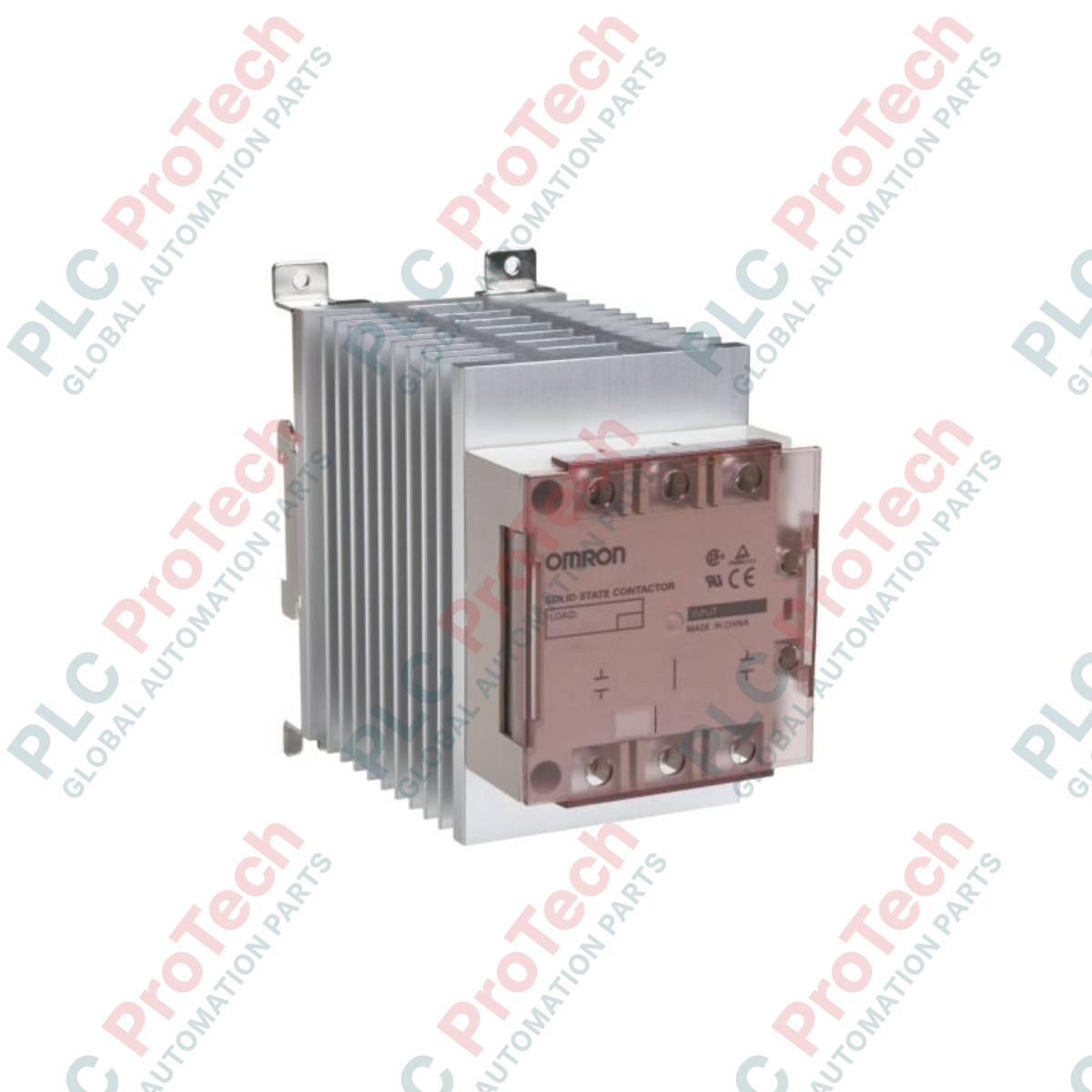

Contattore statico trifase Omron G3PE-545B-3N della serie G3PE

Descrizione

Progettato per una regolazione termica precisa a circuito chiuso, Omron G3PE-545B-3N esegue commutazioni ad alta frequenza di riscaldatori industriali resistivi trifase. Questo contattore a stato solido è dotato di un dissipatore di calore integrato per garantire una dissipazione termica ottimale sotto carichi continui elevati. Ottimizzato per il montaggio su guida DIN, il dispositivo integra un indicatore LED giallo di funzionamento e un accoppiatore fototriac per un elevato isolamento dielettrico tra l’ingresso di comando a bassa tensione e l’uscita di potenza ad alta tensione. Il circuito integrato di commutazione al passaggio per lo zero riduce le interferenze elettromagnetiche e le correnti di spunto durante i cicli iniziali di accensione, prolungando la durata degli elementi riscaldanti negli ambienti industriali più impegnativi.

Caratteristiche

• Dissipatore di calore integrato: il design monolitico elimina la necessità di calcoli termici esterni o pasta termica di montaggio, semplificando l’installazione.
• Attivazione al passaggio per lo zero: riduce al minimo la generazione di rumore elettrico avviando la conduzione solo quando la tensione CA del carico passa per lo zero.
• Isolamento con accoppiatore fototriac: garantisce un robusto isolamento galvanico tra la logica di ingresso e i circuiti di potenza.
• Formato di montaggio doppio: supporta sia guide DIN standard da 35 mm sia il montaggio diretto su pannello con viti.
• Diagnostica dello stato: il LED giallo ad alta visibilità fornisce in tempo reale lo stato della logica del comando di ingresso.

Applicazioni

• Sistemi di riscaldamento dei cilindri per stampaggio a iniezione ed estrusione di materie plastiche.
• Camere termiche per la lavorazione e il confezionamento di wafer semiconduttori.
• Forni industriali a rifusione, forni di essiccazione e camere per prove ambientali.
• Macchinari per il confezionamento con termosaldatura e apparecchiature per la lavorazione degli alimenti.

Specifiche tecniche

Collegamenti e interfacce

Modelli alternativi e compatibilità

Il suffisso "N" nel codice modello G3PE-545B-3N indica un dissipatore integrato montato in fabbrica. È direttamente intercambiabile con il modello G3PE-545B-3 (che richiede un dissipatore esterno o deve essere montato su uno chassis termicamente equivalente). Si noti che questo modulo utilizza la commutazione a passaggio per lo zero; se l'applicazione richiede il controllo ad angolo di fase o il dosaggio preciso di segnali analogici, è necessario passare alla serie di controllori di potenza Omron G3PW, poiché il G3PE non può accettare loop di corrente analogici continui (4-20mA) senza un convertitore PWM esterno.

Errori applicativi e note progettuali

I dispositivi a stato solido presentano una corrente di dispersione anche nello stato "OFF". Il G3PE-545B-3N ha una corrente di dispersione massima di 20 mA a 480 VAC. Durante la manutenzione programmata, è necessario posizionare sempre a monte contattori meccanici ausiliari o interruttori di isolamento per diseccitare completamente il circuito del riscaldatore. Il degrado termico è la principale modalità di guasto; assicurarsi che le ventole di raffreddamento del quadro siano dimensionate per mantenere la temperatura ambiente al di sotto di 40 degC, evitando così il declassamento della capacità di carico di 45 A.

Suggerimenti per la messa in servizio e il cablaggio

Fissare sempre i terminali di alimentazione del carico (viti M5) con una coppia precisa di 2.0-2.4 N-m. Connessioni dei terminali allentate causano surriscaldamento locale e fusione delle morsettiere. Per sopprimere i disturbi induttivi nelle applicazioni ad alta corrente, i cavi del segnale di controllo (A1/A2) devono essere instradati separatamente dalle linee di alimentazione (L1/T1, L2/T2, L3/T3). Se si utilizza il montaggio diretto sul pannello anziché una guida DIN, assicurarsi che la piastra posteriore metallica del dissipatore sia a contatto pulito con la piastra del pannello per favorire la dissipazione termica.
