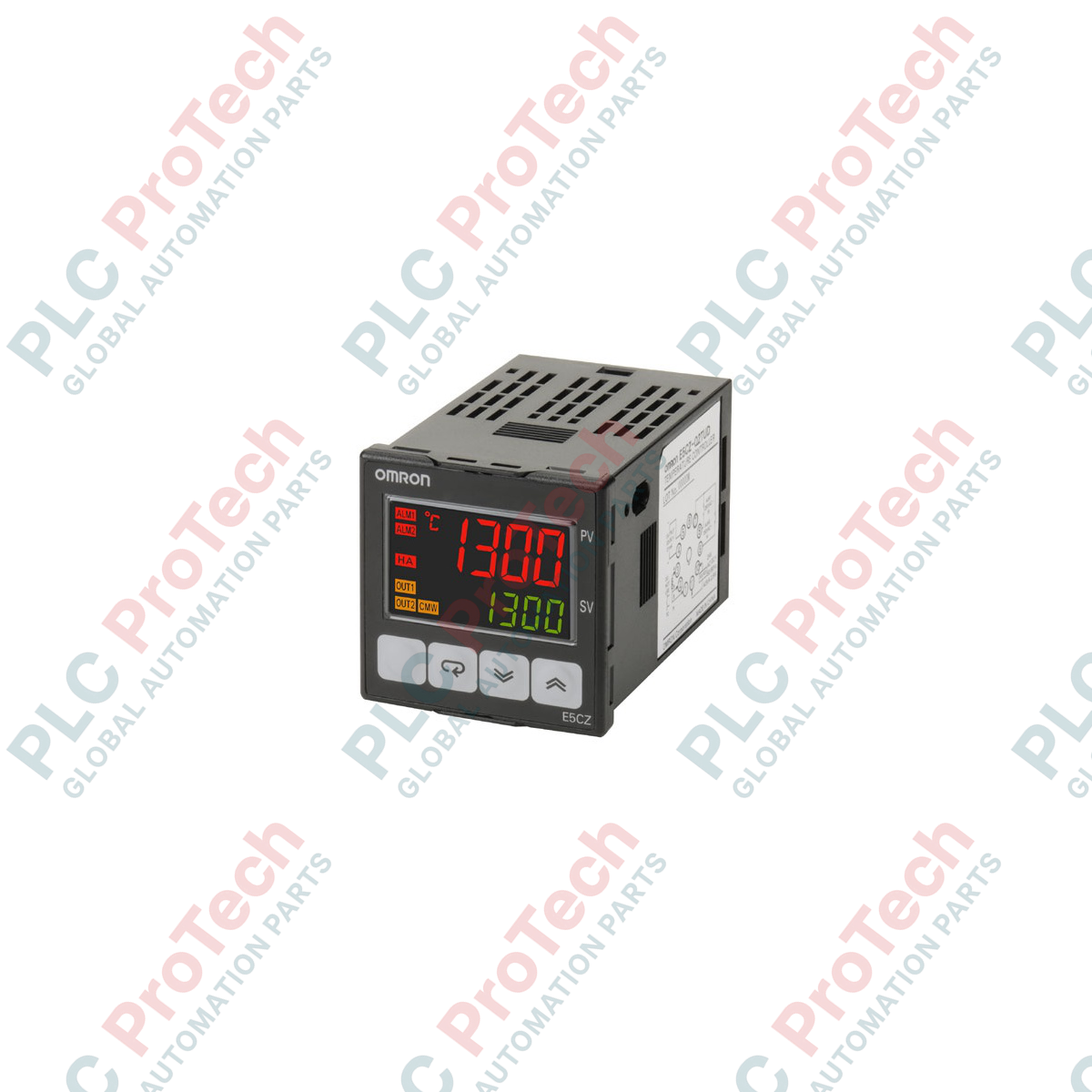

Controllore digitale della temperatura Omron E5CZ-Q2MT AC100-240 serie E5CZ

Descrizione

Per i circuiti di regolazione termica critici, il controller di processo Omron E5CZ-Q2MT AC100-240 offre un controllo PID ad alta precisione in un formato standard 1/16 DIN. Grazie a un periodo di campionamento altamente reattivo di 150 ms, questa unità multi-ingresso supporta un'ampia gamma di sensori di temperatura e ingressi analogici, fornendo uscite di controllo stabili per processi termici industriali impegnativi. Dotato di un'uscita di tensione da 12 VDC, è progettato specificamente per comandare relè a stato solido (SSR) esterni con una latenza di commutazione minima, mentre le due uscite ausiliarie consentono configurazioni indipendenti degli allarmi e circuiti di protezione del sistema.

Caratteristiche

• Flessibilità dell'ingresso universale: supporta diversi ingressi, tra cui termocoppie, termometri a resistenza di platino (Pt100/JPt100) e segnali analogici di tensione/corrente.
• Elaborazione ad alta velocità: il ciclo di campionamento da 150 ms aggiorna continuamente i calcoli di controllo per gestire sistemi con risposta termica rapida.
• Uscita di controllo SSR: genera un'uscita di tensione robusta da 12 VDC per pilotare relè a stato solido ad alte prestazioni.
• Doppi relè di allarme: due uscite relè SPST-NO ausiliarie indipendenti per un monitoraggio completo dei limiti superiori/inferiori e delle deviazioni.
• Doppio display nitido: i caratteri PV/SV a 11 segmenti offrono una visualizzazione ad alto contrasto degli stati attivi del processo e dei setpoint target.

Applicazioni

• Barre saldanti di macchinari industriali per l'imballaggio e unità per adesivi hot-melt
• Linee di estrusione della plastica e zone dei cilindri delle macchine per stampaggio a iniezione
• Forni per la lavorazione degli alimenti, sterilizzatori e sistemi di pastorizzazione
• Camere di simulazione ambientale e sistemi di incubazione da laboratorio

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La serie E5CZ rappresenta un importante passaggio storico nel catalogo dei controller di temperatura Omron. Sebbene le dimensioni fisiche corrispondano a quelle della precedente generazione E5CN, verificare la numerazione dei terminali prima delle sostituzioni, poiché la configurazione dei terminali varia tra le generazioni. Per le implementazioni moderne che richiedono risposte del circuito ancora più rapide (50 ms) e configurazioni del display più grandi, valutare l'aggiornamento alla serie E5CC-QX2DSM-800.

Problemi applicativi e note ingegneristiche

Quando si utilizza l'uscita di tensione a 12 VCC per pilotare in parallelo più relè a stato solido esterni, verificare che la corrente di commutazione totale non superi il limite di corrente interno di 21 mA. Il superamento di questo valore farà scendere l'uscita di tensione al di sotto della soglia minima di attivazione degli SSR, causando instabilità nei circuiti di riscaldamento e possibili danni al controller. Mantenere sempre un percorso fisico separato per le linee di alimentazione ad alta tensione degli elementi e i cavi di ingresso a bassa tensione del controller, per evitare derive di misurazione indotte da interferenze elettromagnetiche.

Suggerimenti per la messa in servizio e il cablaggio

Quando si eseguono per la prima volta le routine di autotuning, attendere che il sistema termico raggiunga le normali condizioni ambientali. Avviare l'autotuning su un sistema già caldo comporterà il calcolo errato delle costanti derivativa e integrale, causando un eccessivo overshoot del valore di processo durante il normale funzionamento. Se si utilizzano sensori a termocoppia, usare esclusivamente cavi di compensazione corretti direttamente collegati alla morsettiera, per evitare errori nel riferimento della compensazione del giunto freddo.
