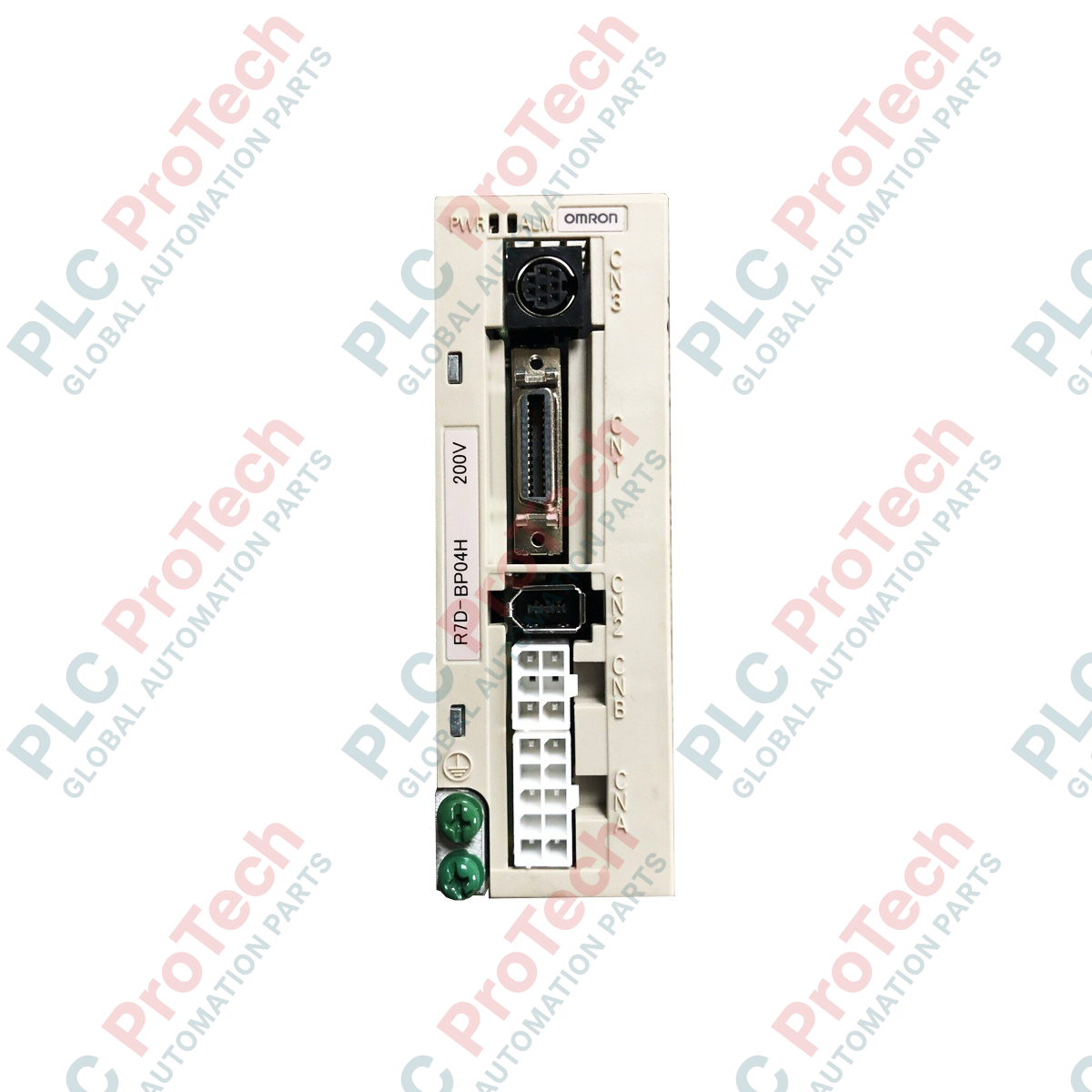

Servoazionamento CA SmartStep Omron R7D-BP04H

Descrizione

Progettato per fornire un controllo del movimento compatto e preciso, Omron R7D-BP04H è un servoazionamento CA ad alte prestazioni appartenente alla serie SmartStep. Offre una potenza nominale di 400 W con una tensione di ingresso nominale di 200 VAC, convertendo l'alimentazione monofase in ingresso in un'uscita altamente stabile per servomotori dinamici compatibili. Questo azionamento integra un sistema di controllo completamente digitale che utilizza un metodo inverter PWM basato su IGBT a 12 kHz ad alta frequenza, garantendo una regolazione fluida della velocità e un controllo preciso del posizionamento in ambienti di automazione industriale altamente dinamici.

Caratteristiche

• Architettura di elaborazione completamente digitale per un'esecuzione rapida del circuito di controllo e una latenza minima.
• Inverter PWM integrato a 12 kHz azionato da transistor bipolari a gate isolato (IGBT) ad alta efficienza.
• Sistema di retroazione della velocità ad alta risoluzione che elabora 10.000 impulsi/giro provenienti da encoder incrementali.
• Accetta risposte agli impulsi di comando fino a 500 kpps tramite ingressi differenziali del line driver.
• Corrente di uscita dinamica robusta, fino a 7,8 A durante richieste momentanee di coppia di picco.

Applicazioni

• Gantry per la movimentazione di materiali con sistemi pick-and-place ad alta velocità.
• Macchinari di assemblaggio elettronico di precisione e inserimento di componenti.
• Assi di indicizzazione per incartonatrici e macchinari di confezionamento automatizzati.
• Azionamenti di alimentazione per macchinari di formatura-riempimento-sigillatura ed etichettatura.

Specifiche tecniche

Collegamenti e interfacce

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Il servoazionamento R7D-BP04H è progettato specificamente come parte del catalogo SmartStep di Omron. Non è direttamente intercambiabile con le unità SYSDRIVE standard, a meno che le configurazioni di tuning e i parametri di comando non vengano migrati sistematicamente. Quando si sostituiscono le unità, verificare che il controllore host supporti il limite di uscita degli impulsi del line driver di 500 kpps definito per questa serie.

Problemi applicativi e note ingegneristiche

Questa unità è ottimizzata per l'integrazione in quadri ad alta densità, ma il suo profilo termico interno si basa sul raffreddamento convettivo. Assicurarsi che il servoazionamento sia montato verticalmente in ambienti con temperatura non superiore a 55 Celsius. Il funzionamento senza la distanza libera specificata di 50 mm sopra e sotto il telaio del servoazionamento può causare punti caldi localizzati e il guasto prematuro del banco di condensatori del bus CC interno.

Suggerimenti per la messa in servizio e il cablaggio

Le frequenze di commutazione interne ad alta velocità (12 kHz) dell'inverter PWM con IGBT possono causare disturbi elettrici nei segnali logici vicini. È obbligatorio isolare tutti i collegamenti di alimentazione (U, V, W) dalle linee I/O di controllo (CN1). Far passare sempre i cavi del motore ad alta corrente in una canalina metallica separata e collegata a terra, per evitare l'induzione di impulsi fantasma sui cavi dei sensori adiacenti.
