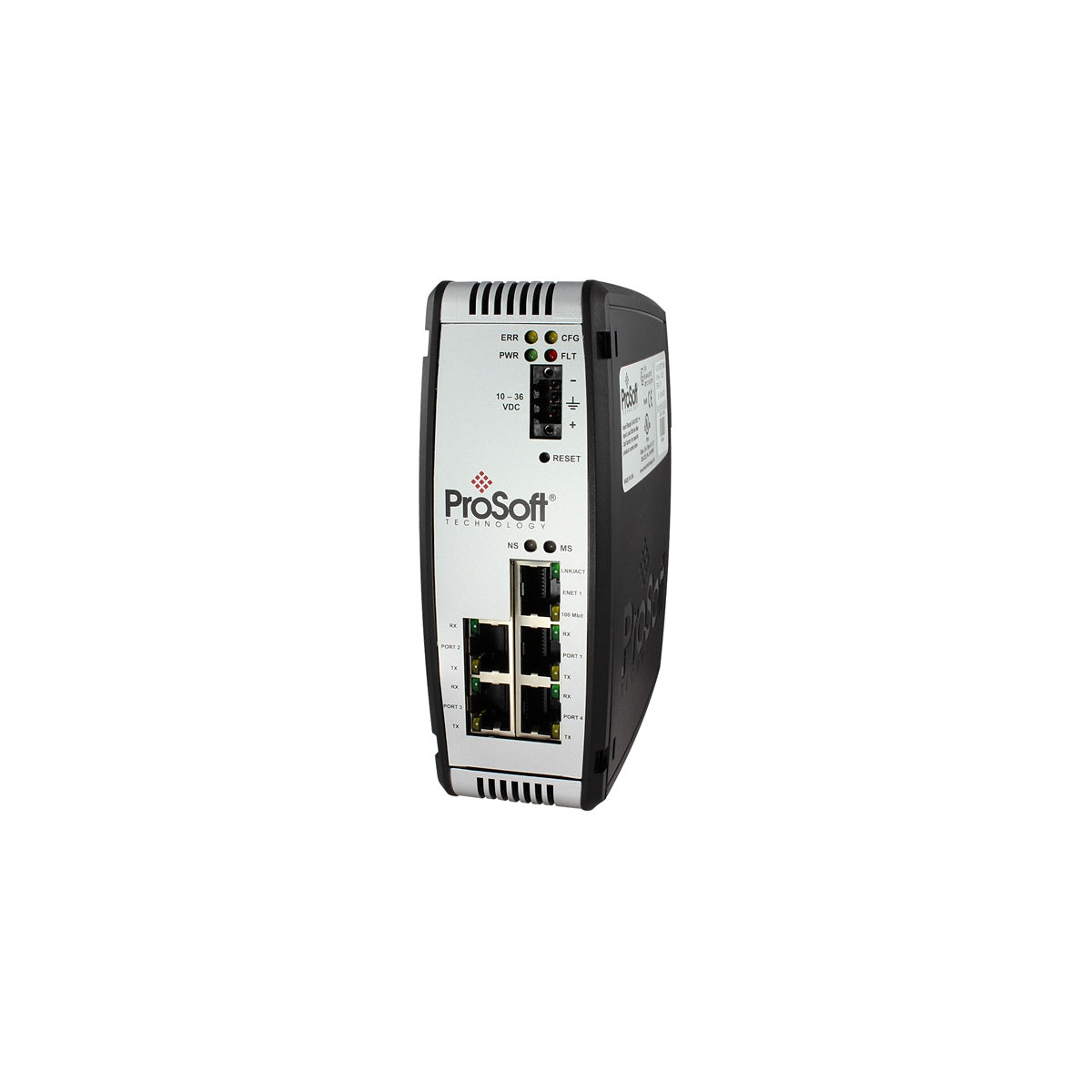

Gateway di comunicazione seriale a quattro porte PLX31-EIP-MBS4 ProSoft

SKU PLX31-EIP-MBS4

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ProSoft
Product No.: PLX31-EIP-MBS4
Country of origin:United States
Product Type: Gateway di comunicazione
Payment: T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

Descrizione

PLX31-EIP-MBS4 è un gateway di comunicazione di livello industriale progettato per stabilire uno scambio bidirezionale di dati tra reti EtherNet/IP e protocolli Modbus Serial. Fungendo da convertitore di protocollo, questo modulo consente ai controller compatibili con EtherNet/IP, come i processori Rockwell Automation Logix, di leggere e scrivere senza problemi i dati dei dispositivi Modbus Serial. Il gateway dispone di quattro porte seriali isolate, che consentono una configurazione indipendente per le interfacce elettriche RS-232, RS-422 o RS-485. Questa flessibilità permette di integrare ad alta densità strumenti di campo, contatori di energia, azionamenti e controllori di flusso nei moderni sistemi di controllo.

Progettato per ambienti industriali impegnativi, questo modulo di interfaccia supporta connessioni I/O EtherNet/IP Classe 1 per il controllo in tempo reale e messaggi Classe 3 per il trasferimento di dati diagnostici. Le funzionalità di mappatura dinamica dei dati consentono agli ingegneri di ottimizzare il throughput, garantendo una latenza minima tra le reti.

Caratteristiche

Quattro porte seriali completamente indipendenti e isolate, compatibili con configurazioni RS-232, RS-422 e RS-485.
Supporta fino a 5 connessioni server EtherNet/IP Classe 3 e 8 connessioni I/O Classe 1.
Mappatura bidirezionale dei dati tra reti EtherNet/IP e Modbus Serial.
Parametri seriali configurabili, tra cui velocità di trasmissione, parità, bit di stop e handshaking.
Diagnostica e monitoraggio disponibili tramite strumenti di configurazione basati sul Web.
Ampio intervallo di temperatura di esercizio, adatto ad armadi di controllo non climatizzati.

Applicazioni

Integrazione SCADA e HMI con dispositivi di campo Modbus legacy.
Reti di distribuzione elettrica che integrano contatori di energia Modbus RTU.
Comunicazione per sistemi di misurazione del flusso di petrolio e gas.
Integrazione della telemetria remota per il settore idrico e delle acque reflue.
Automazione di linee di assemblaggio per la produzione industriale.

Specifiche tecniche

ParametroSpecifica

Produttore	ProSoft Technology
Codice prodotto / modello	PLX31-EIP-MBS4
Tipo di prodotto	Gateway seriale da EtherNet/IP a Modbus
Numero di porte seriali	4 (isolate)
Tipi di interfaccia seriale	RS-232, RS-422, RS-485
Connessioni EtherNet/IP Classe 3	5
Connessioni I/O EtherNet/IP Classe 1	8
Dimensione della connessione I/O	248 / 248 byte
Intervallo massimo tra i pacchetti richiesto (RPI)	5 ms per connessione
Tensione di ingresso nominale	24 VDC
Intervallo di tensione di ingresso consentito	10 a 36 VDC
Corrente assorbita (nominale)	300 mA @ 24 VDC
Corrente assorbita (massima)	610 mA @ 10 a 36 VDC
Temperatura di esercizio	-25 degC a 70 degC
Temperatura di stoccaggio	-40 degC a 80 degC
Peso di spedizione	3 kg

Connessioni e interfacce

Porta dell'interfacciaTipo di connessione fisicaProtocolli supportati

Porta Ethernet	RJ45 (10/100 Mbps)	EtherNet/IP, TCP/IP
Porta seriale 1	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
Porta seriale 2	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
Porta seriale 3	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
Porta seriale 4	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
Ingresso di alimentazione	Morsettiera a 3 posizioni	Positivo, negativo, GND

Linee guida per l'installazione

Montaggio: installare su guide DIN standard da 35mm. Verificare che il meccanismo di bloccaggio sia fissato saldamente.
Messa a terra: collegare il terminale di terra dedicato sul connettore di alimentazione direttamente alla terra funzionale del quadro utilizzando un cavo in rame a bassa impedenza.
Cablaggio: instradare i cavi di comunicazione (Ethernet e seriali) lontano dalle linee CA ad alta tensione per prevenire interferenze elettromagnetiche.
Distanza libera: mantenere almeno 50mm di spazio libero sopra e sotto il modulo per garantire un adeguato raffreddamento convettivo.

Conformità e certificazioni

Marchio CE
UL/cUL Classe I, Divisione 2
ATEX Zona 2

FAQ

Quali protocolli collega il gateway ProSoft PLX31-EIP-MBS4?

Il PLX31-EIP-MBS4 collega dispositivi su una rete EtherNet/IP con dispositivi su reti Modbus seriali (RTU o ASCII).

È possibile configurare le porte seriali in modo indipendente?

Sì, tutte e quattro le porte seriali sono isolate e possono essere configurate singolarmente per la comunicazione a livello fisico RS-232, RS-422 o RS-485.

Quali sono i requisiti di alimentazione per questo gateway?

Il modulo richiede un'alimentazione nominale di 24 V CC, ma supporta un intervallo di ingresso da 10 a 36 V CC.

Quante connessioni di Classe 1 e Classe 3 supporta?

Supporta fino a 5 connessioni server di Classe 3 e fino a 8 connessioni I/O di Classe 1.
