Foxboro

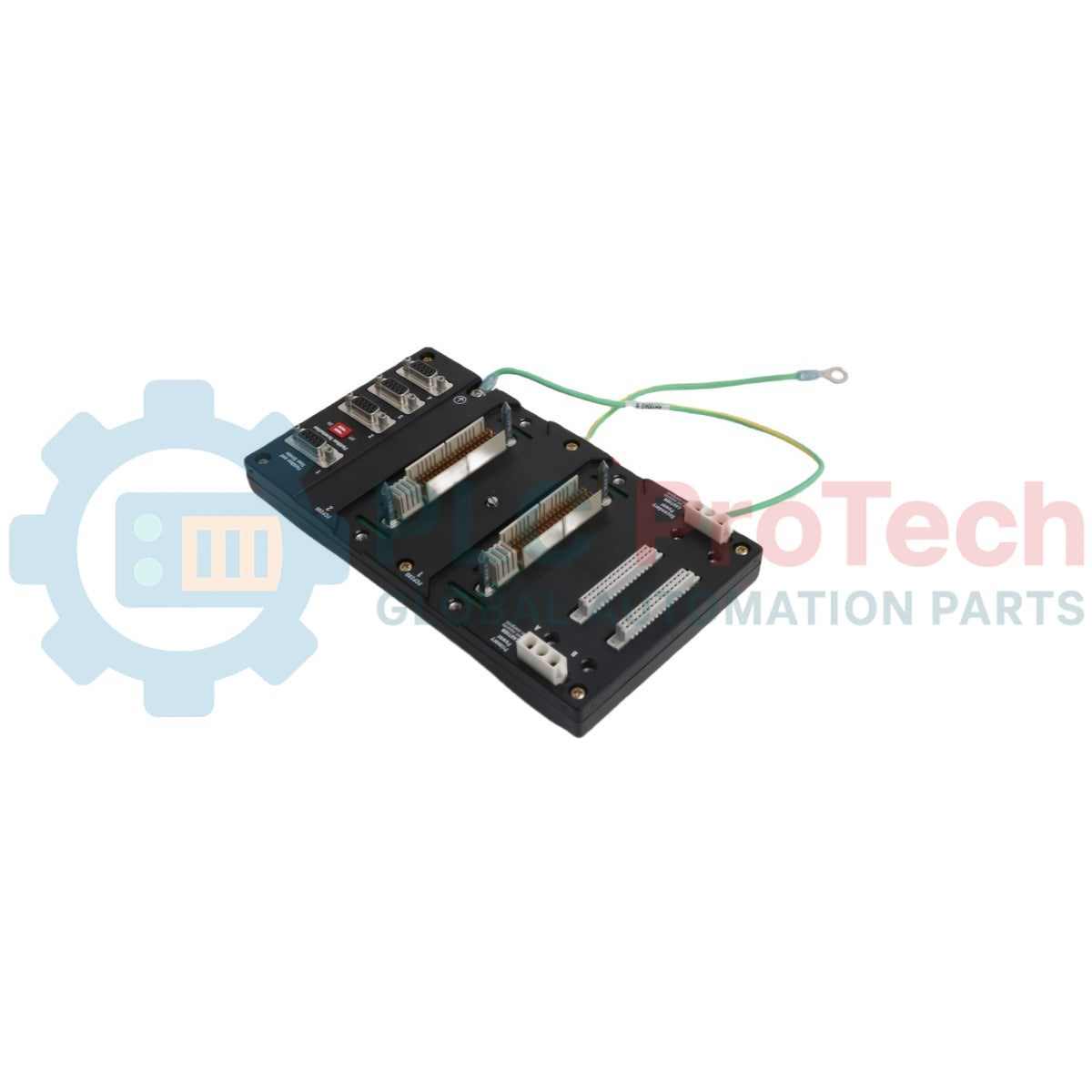

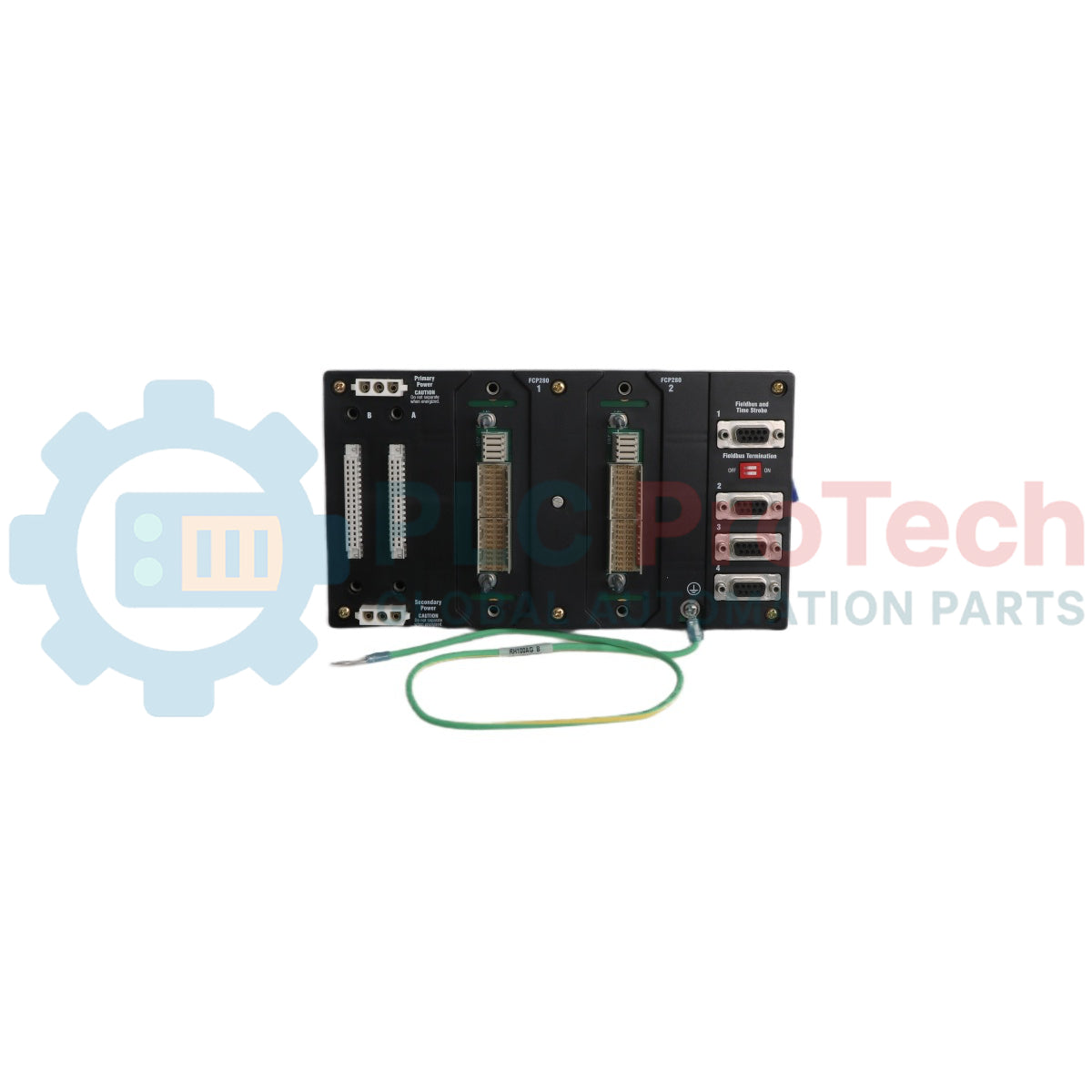

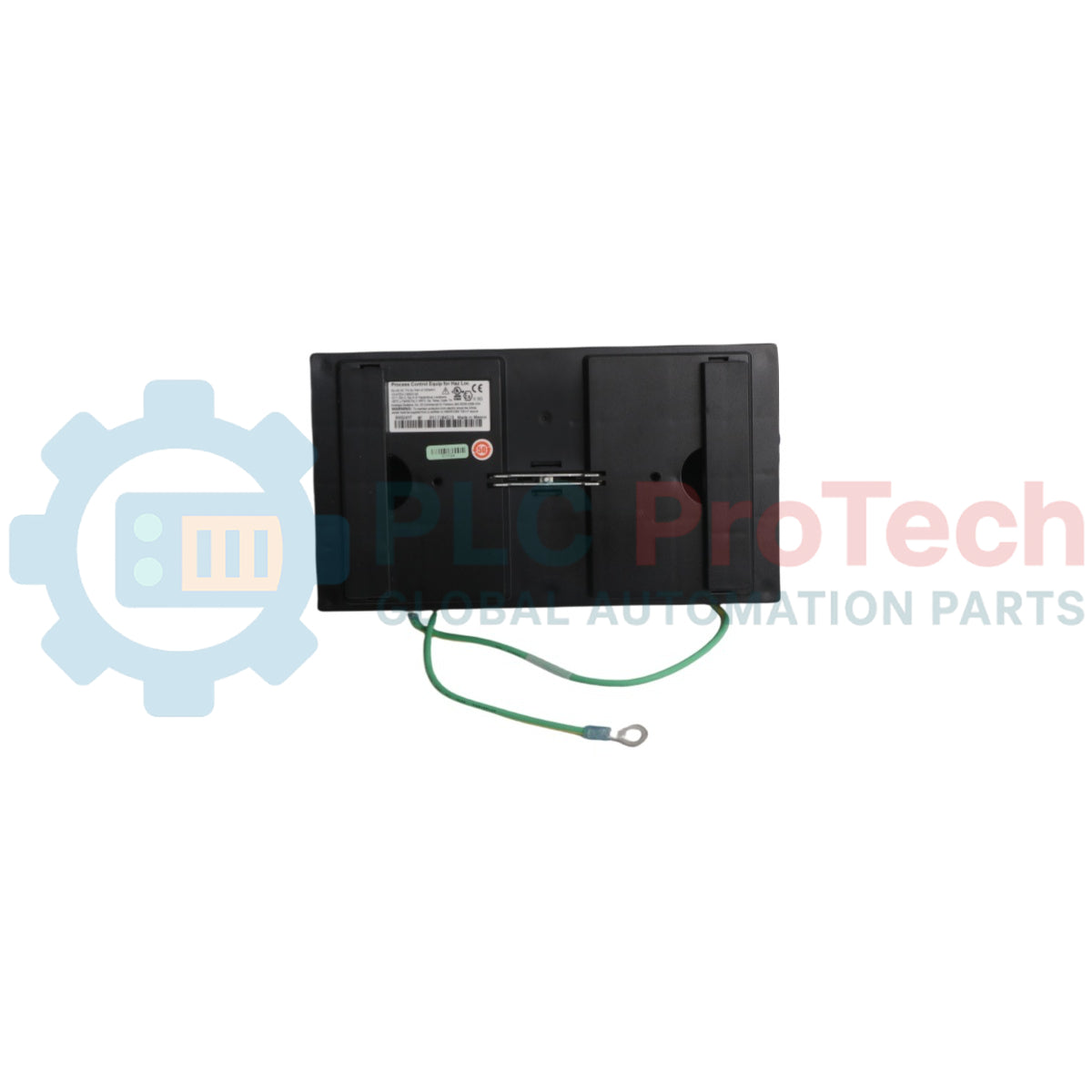

Piastra base modulare Foxboro RH924YF FCP280 montata su guida DIN

SKU RH924YF

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Foxboro

  • Product No.: RH924YF

  • Country of origin:France

  • Product Type: Piastra di base

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 420g

  • Dimensions: 21,5 cm x 13 cm x 5,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

Il RH924YF (RH924YF) è una piastra di base modulare ad alte prestazioni, montata su guida DIN e progettata specificamente per la serie Foxboro I/A (ora EcoStruxure Foxboro DCS). Funge da infrastruttura di montaggio e interconnessione fondamentale per il Field Control Processor 280 (FCP280). Negli ambienti di controllo distribuito mission-critical, come gli impianti globali per il settore petrolifero e del gas, gli stabilimenti farmaceutici e le reti di servizi pubblici su larga scala, l'RH924YF fornisce la stabilità meccanica e il backplane elettrico necessari affinché l'FCP280 gestisca algoritmi di controllo complessi e comunicazioni Fieldbus ad alta velocità. Il suo design modulare consente un'espansione flessibile del sistema, garantendo al contempo che i processori di controllo rimangano saldamente inseriti e interconnessi all'interno dell'armadio industriale.

Configurazione tecnica (analisi approfondita)

L'RH924YF è progettato per supportare la ridondanza a doppio processore e i requisiti di scambio dati ad alta velocità dell'FCP280.

  • Slot per processori: La piastra di base dispone di due slot dedicati per i moduli FCP280, consentendo una configurazione a coppia ridondante (a tolleranza di guasto). In questo modo, se il processore primario si guasta, quello secondario subentra senza interrompere il processo.

  • Backplane Fieldbus interno: Contiene un backplane di comunicazione ad alta velocità che facilita il trasferimento dei dati tra gli FCP280 e i Field Bus Module (FBM) collegati tramite Fieldbus a 2 Mbps o 10 Mbps.

  • Distribuzione ridondante dell'alimentazione: L'RH924YF integra doppi morsetti di ingresso dell'alimentazione, consentendo alimentazioni indipendenti (ad esempio, alimentatori FPS480-24). In questo modo si evita che il guasto di un singolo alimentatore metta fuori servizio l'intero nodo di controllo.

  • Impulso temporale e sincronizzazione: Include circuiti per supportare i segnali di impulso temporale, garantendo che tutti gli eventi registrati dai processori siano sincronizzati con precisione al millisecondo sull'intera rete DCS.

Specifiche tecniche

Caratteristica Specifiche
Modello RH924YF
Marca Foxboro (Schneider Electric)
Funzione Piastra di base modulare FCP280
Montaggio Guida DIN orizzontale o verticale
Supporto processore FCP280 (singolo o a coppia ridondante)
Ingressi di alimentazione 24 VCC doppi ridondanti
Temperatura di esercizio Da -20 a +70 deg C
Umidità relativa Dal 5 al 95% (senza condensa)
Certificazione per aree pericolose ATEX Zona 2 / Classe I, Div 2
Rivestimento protettivo ISA-S71.04 Classe G3 (ambiente gravoso)

Domande frequenti tecniche

D1: È possibile sostituire a caldo l'FCP280 sulla piastra di base RH924YF?

R1: Sì, l'RH924YF supporta pienamente la funzionalità di collegamento e scollegamento a caldo. Un FCP280 guasto può essere rimosso e sostituito mentre il partner ridondante rimane operativo, garantendo zero tempi di inattività per il circuito di controllo.

D2: Qual è il vantaggio del montaggio su guida DIN per questa piastra di base?

R2: Il design con guida DIN consente una rapida installazione negli armadi industriali standard senza rack di montaggio specializzati. Questa modularità facilita l'aggiornamento dei sistemi FCP270 legacy alla tecnologia FCP280 utilizzando lo stesso ingombro.

D3: L'RH924YF fornisce il collegamento al Fieldbus?

R3: Sì, la piastra di base dispone di connettori dedicati (in genere HDLC o basati su Ethernet, a seconda della revisione del sistema) per collegare i processori ai cavi di espansione Fieldbus.


Guida alla progettazione e all'installazione

  • Requisiti di messa a terra: Per garantire l'integrità del segnale e la protezione dalle EMI, la piastra di base deve essere collegata saldamente alla terra di sicurezza dell'armadio. Assicurarsi che la guida DIN stessa sia correttamente collegata a terra al telaio dell'armadio.

  • Gestione termica: Quando si montano più unità RH924YF, mantenere una distanza verticale minima di almeno 50 mm (2 pollici) tra le piastre di base per consentire un flusso d'aria adeguato e la dissipazione del calore dai processori attivi.

  • Codifica e allineamento: I moduli FCP280 sono dotati di codifica di precisione. Non forzare mai un modulo sull'RH924YF; assicurarsi che le linguette di bloccaggio siano completamente disinserite prima dell'inserimento e bloccarle saldamente una volta che il modulo è in posizione, per prevenire l'usura dei contatti causata dalle vibrazioni.

Vantaggi ingegneristici

L'RH924YF è un elemento chiave per ottenere le prestazioni ai vertici del settore dell'FCP280. Fornendo un backplane classificato G3 (resistente alla corrosione), consente di implementare il sistema di controllo in ambienti gravosi, come in prossimità di torri di raffreddamento o reattori chimici, dove l'elettronica standard si guasterebbe. L'integrazione della logica di sincronizzazione temporale direttamente nell'hardware della piastra di base consente la registrazione della Sequenza degli eventi (SOE), fondamentale per l'analisi forense successiva a un arresto. Inoltre, la compatibilità verso il basso con gli I/O della serie 200 esistente consente ai proprietari degli impianti di modernizzare la logica di controllo preservando al contempo l'investimento nei cablaggi di campo e nei moduli I/O.
