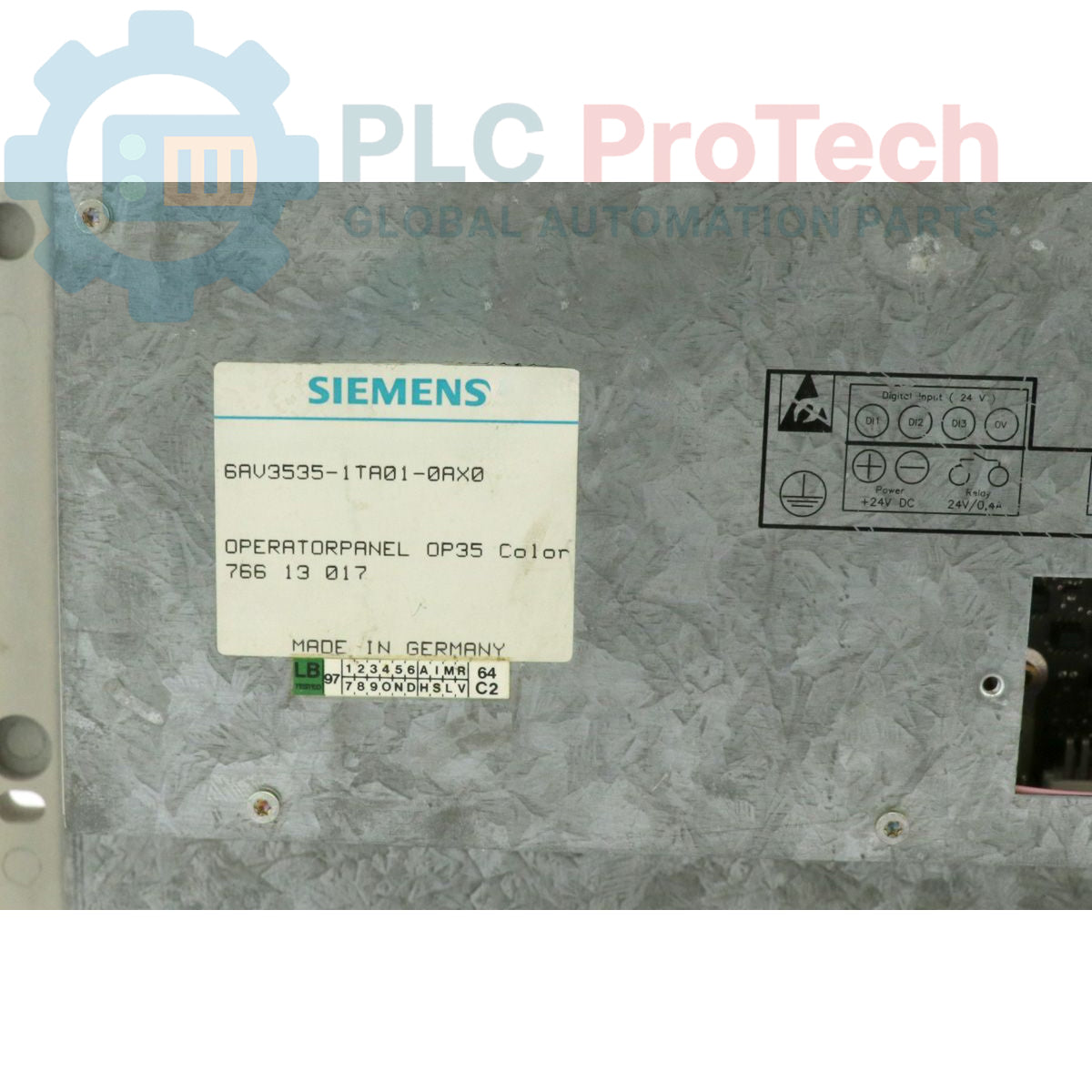

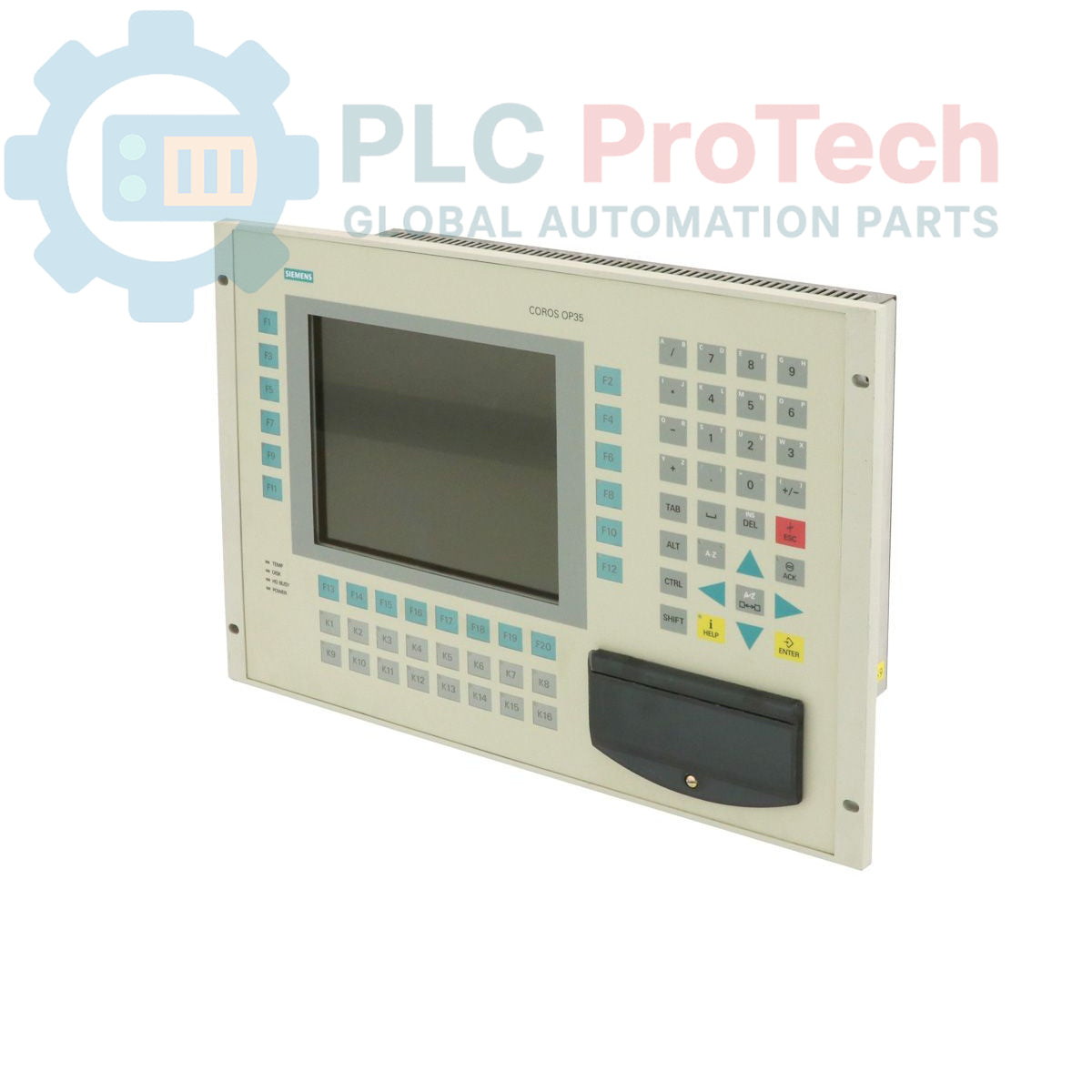

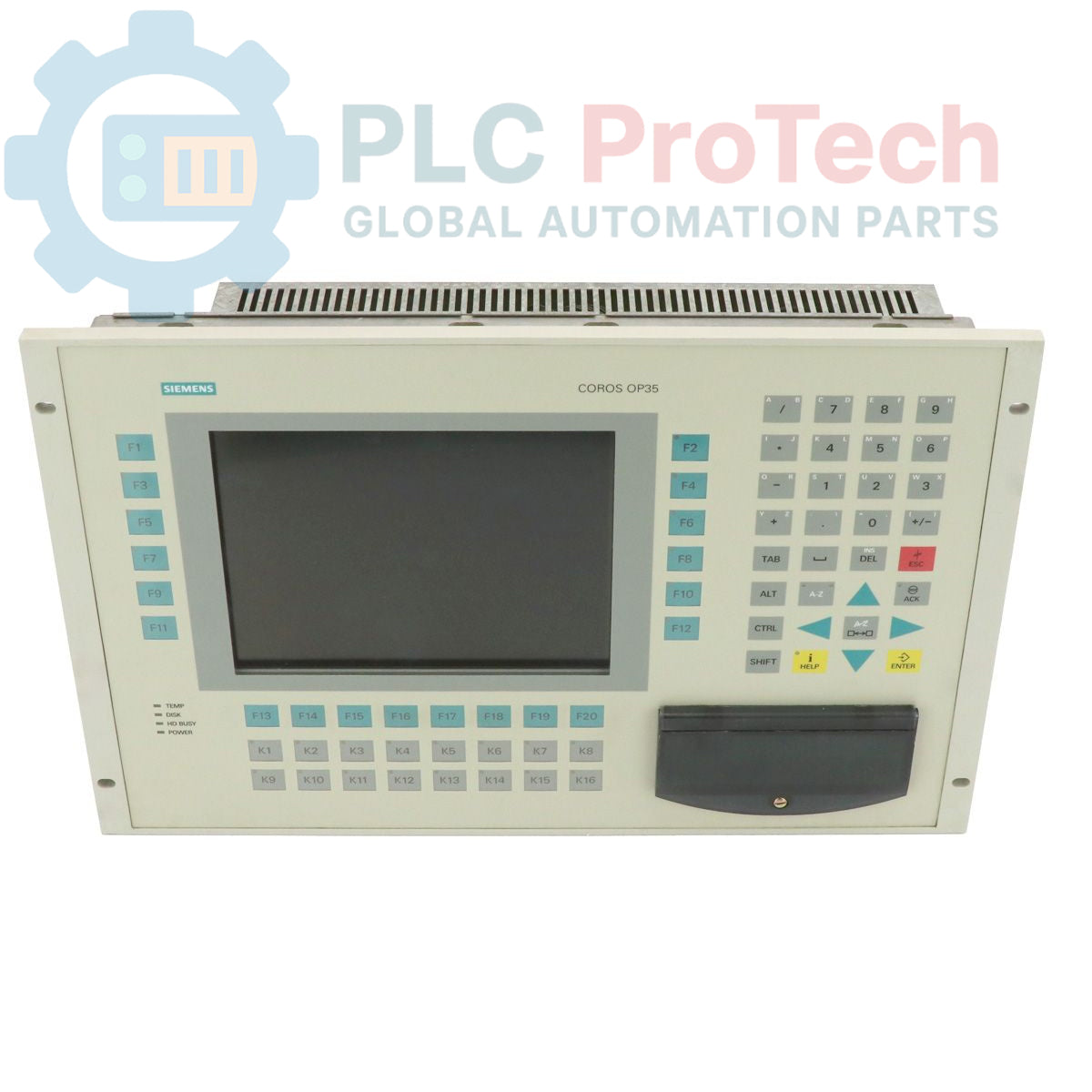

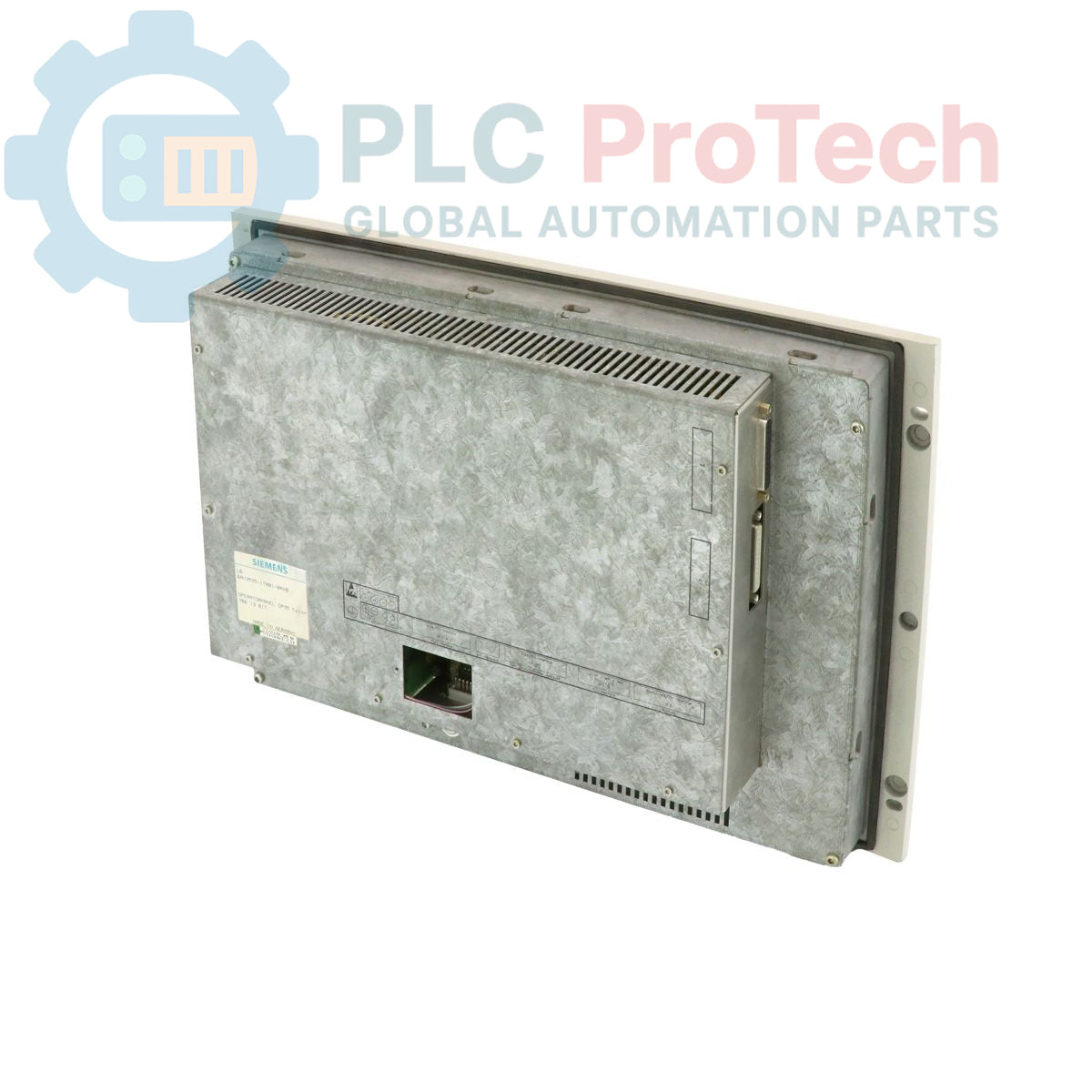

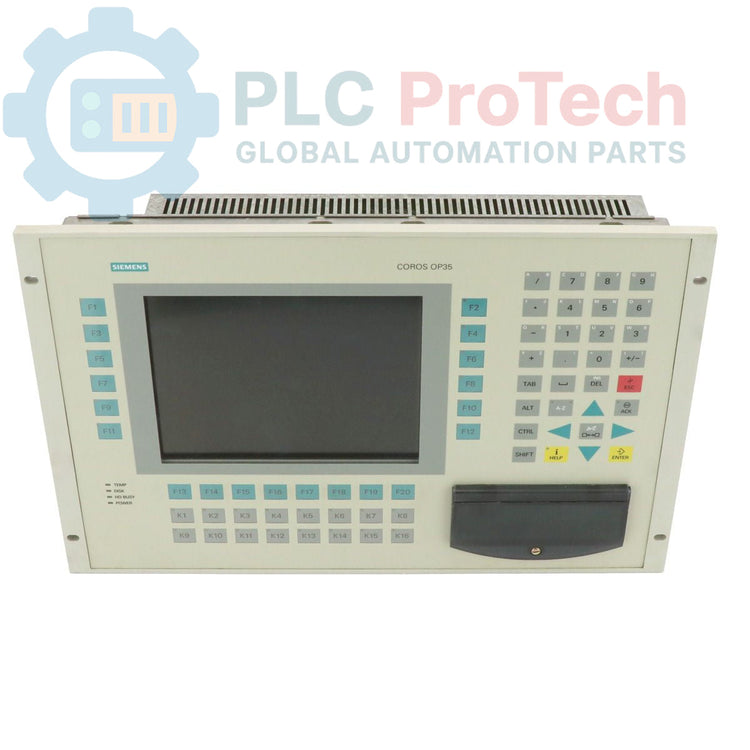

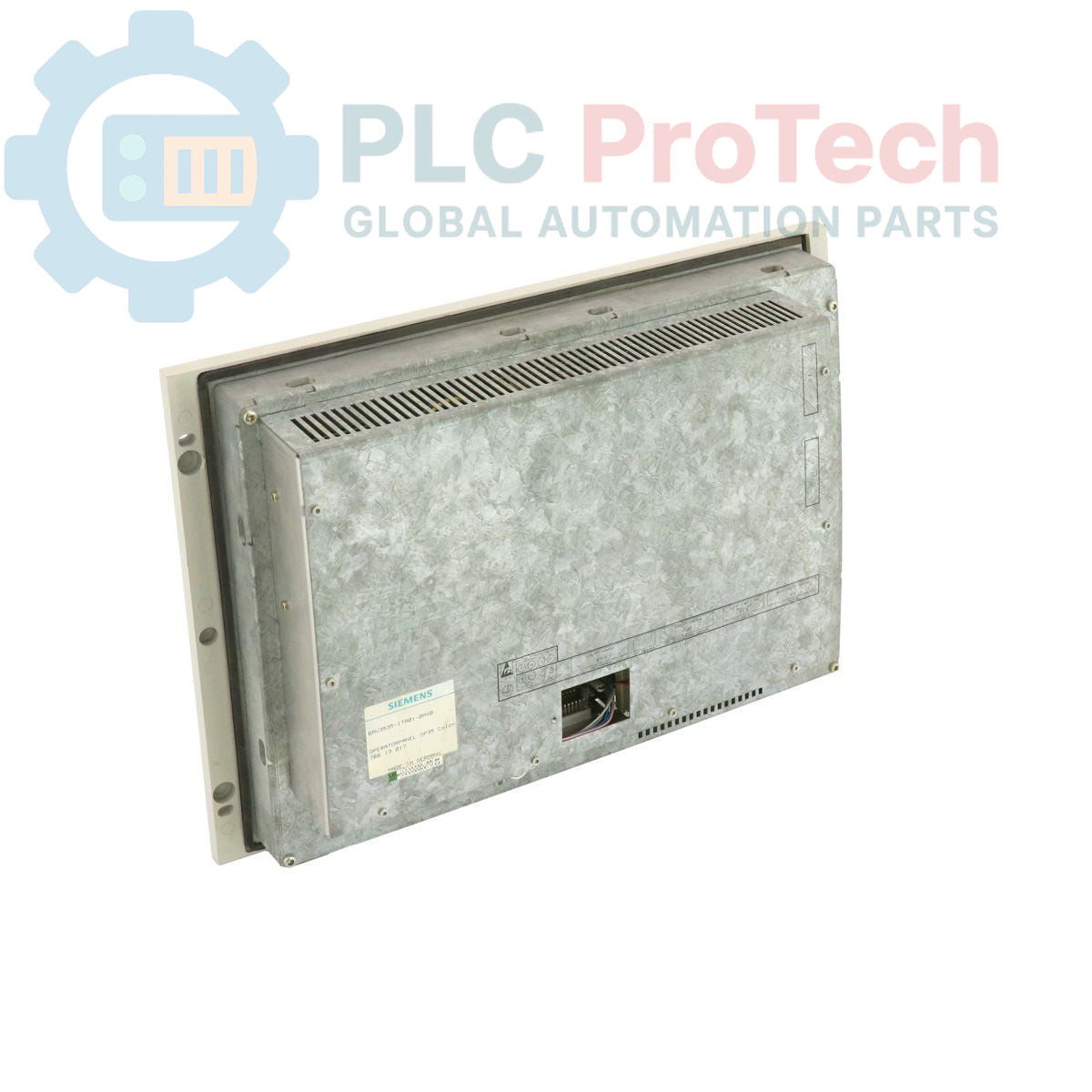

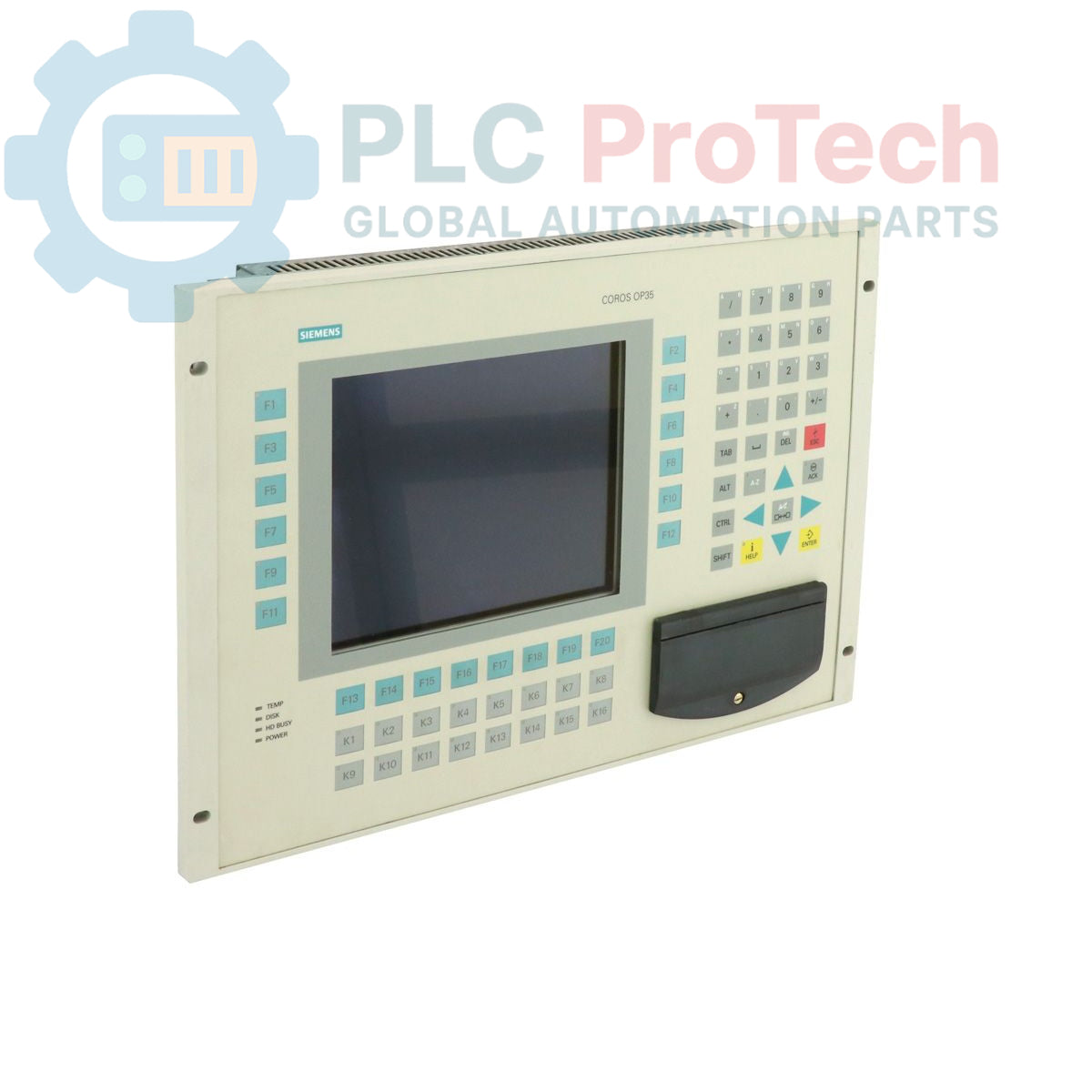

Siemens 6AV3535-1TA01-0AX0 Coros HMI OP35 Serie Pannello operatore

Descrizione

Il modello Siemens 6AV3535-1TA01-0AX0 è un pannello operatore OP 35 della serie Coros HMI, progettato per ambienti industriali professionali. Questa unità è dotata di un LCD a colori nitido con grafica a pixel, che facilita il funzionamento e il monitoraggio precisi dei processi di produzione. Il modello 6AV3535-1TA01-0AX0 integra quattro interfacce: due TTY/V.24, una X.27/TTY e una MPI/PPI, offrendo una connettività versatile per diversi sistemi di controllo. Questo modello specifico non include un tastierino diretto, semplificando l'interfaccia per i metodi di input tramite touchscreen o dispositivi esterni. Il design compatto e resistente supporta il funzionamento continuo in ambienti industriali esigenti.

Caratteristiche

• LCD a colori con grafica a pixel

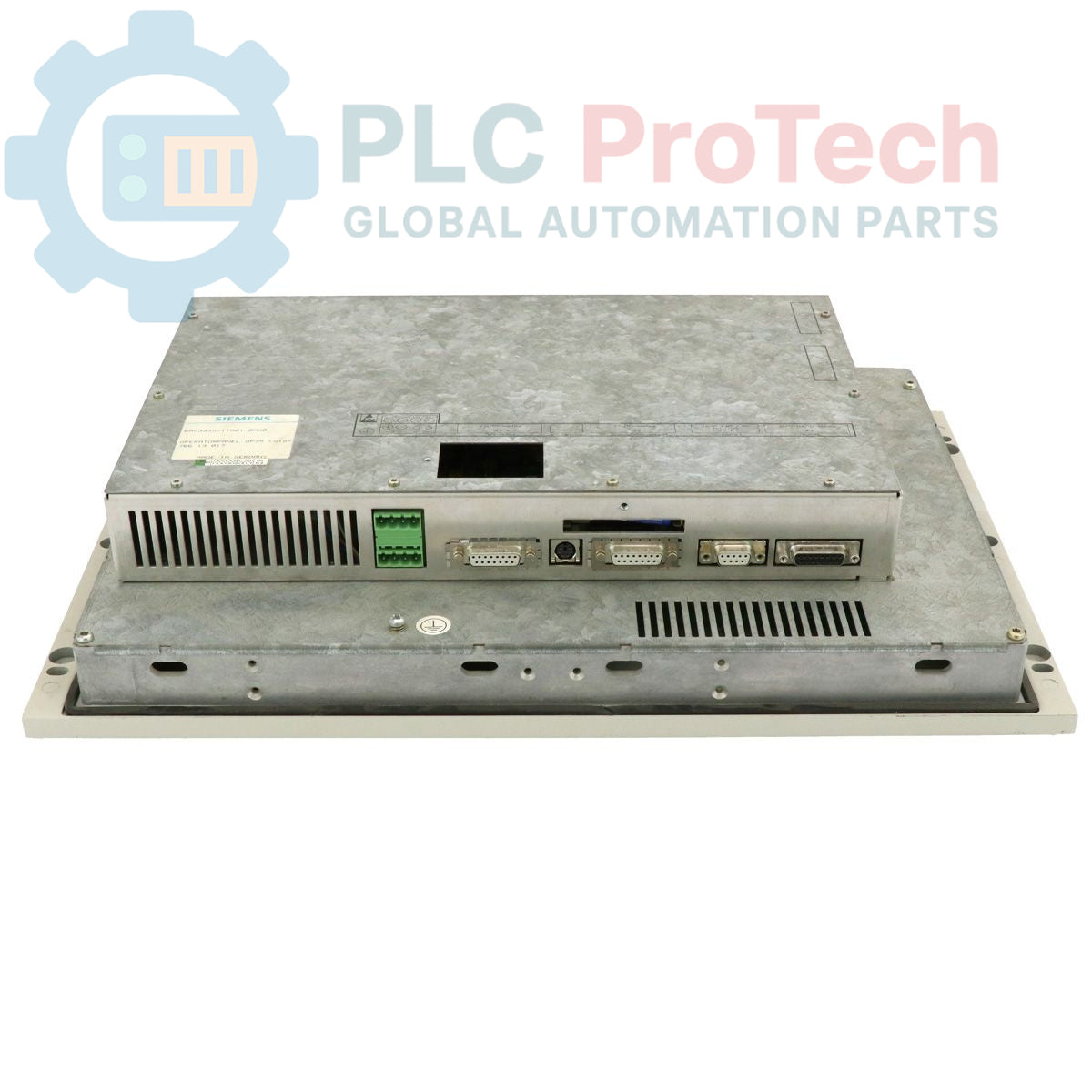

• Quattro interfacce integrate: 2 x TTY/V.24, X.27/TTY, MPI/PPI
• Progettato per ambienti industriali
• Senza tastierino diretto
• Design compatto e resistente

Applicazioni

I pannelli operatore Siemens Coros HMI della serie OP35 sono generalmente impiegati nei sistemi di automazione industriale per:

• Controllo e monitoraggio delle macchine
• Visualizzazione dei processi e dei dati
• Interfaccia operatore per linee di produzione
• Diagnostica del sistema e gestione degli allarmi
• Integrazione nei sistemi PLC e DCS tramite MPI/PPI

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Assicurarsi che tutta l'alimentazione del sistema di controllo e dell'area di installazione sia completamente scollegata e bloccata prima di iniziare l'installazione.
2. Montaggio: Fissare saldamente il pannello operatore nell'apertura predisposta, garantendo una ventilazione adeguata e l'accesso per il cablaggio. Utilizzare elementi di fissaggio appropriati per prevenire le vibrazioni.
3. Collegamento dell'alimentazione: Collegare il pannello all'alimentatore specificato, rispettando la polarità corretta e i requisiti di tensione. Assicurarsi che la fonte di alimentazione sia stabile e adeguatamente protetta da fusibili.
4. Collegamenti delle interfacce: Collegare i cavi di comunicazione delle interfacce TTY/V.24, X.27/TTY e MPI/PPI ai rispettivi componenti del sistema di controllo. Assicurare un'adeguata schermatura e messa a terra delle linee di comunicazione per ridurre al minimo il rumore.
5. Messa a terra: Realizzare un robusto collegamento di terra di protezione (PE) per il telaio del pannello, per garantire la sicurezza e ridurre le interferenze elettromagnetiche.
6. Gestione dei cavi: Instradare ordinatamente tutti i cavi, separando i cavi di alimentazione da quelli di segnale per prevenire interferenze. Utilizzare fascette e canaline secondo necessità.
7. Alimentazione: Dopo aver verificato tutti i collegamenti, rialimentare il sistema e confermare il corretto funzionamento del pannello e la comunicazione con il sistema di controllo.
