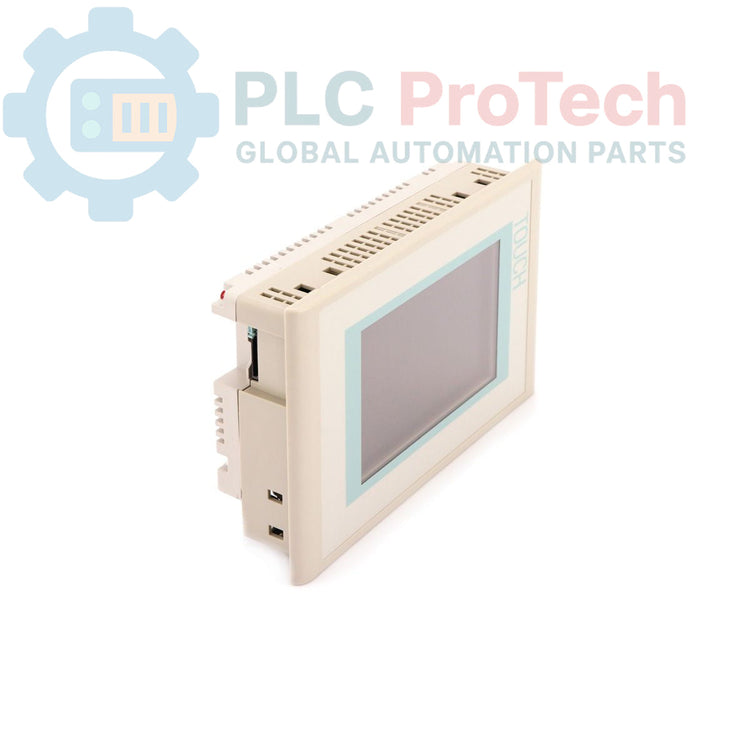

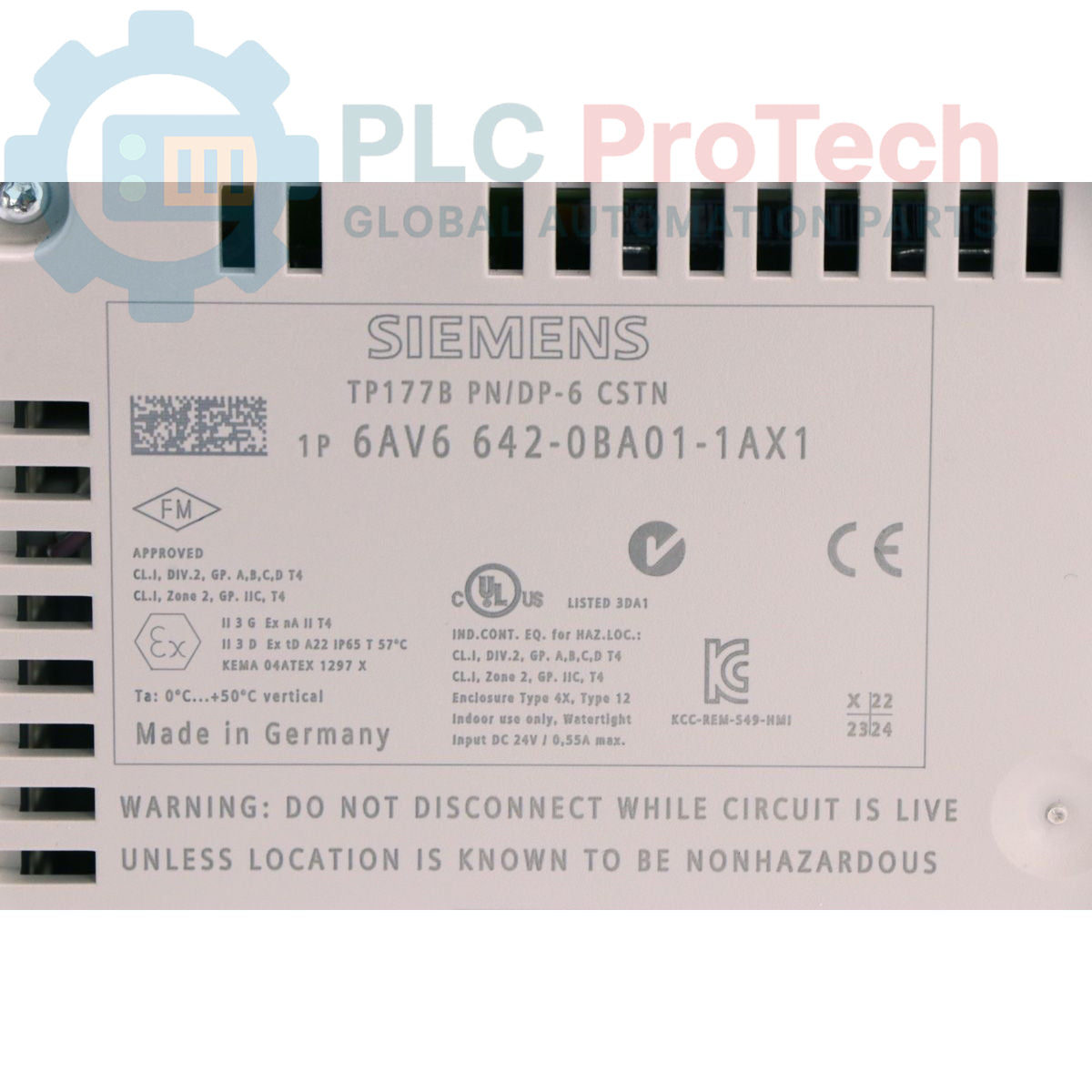

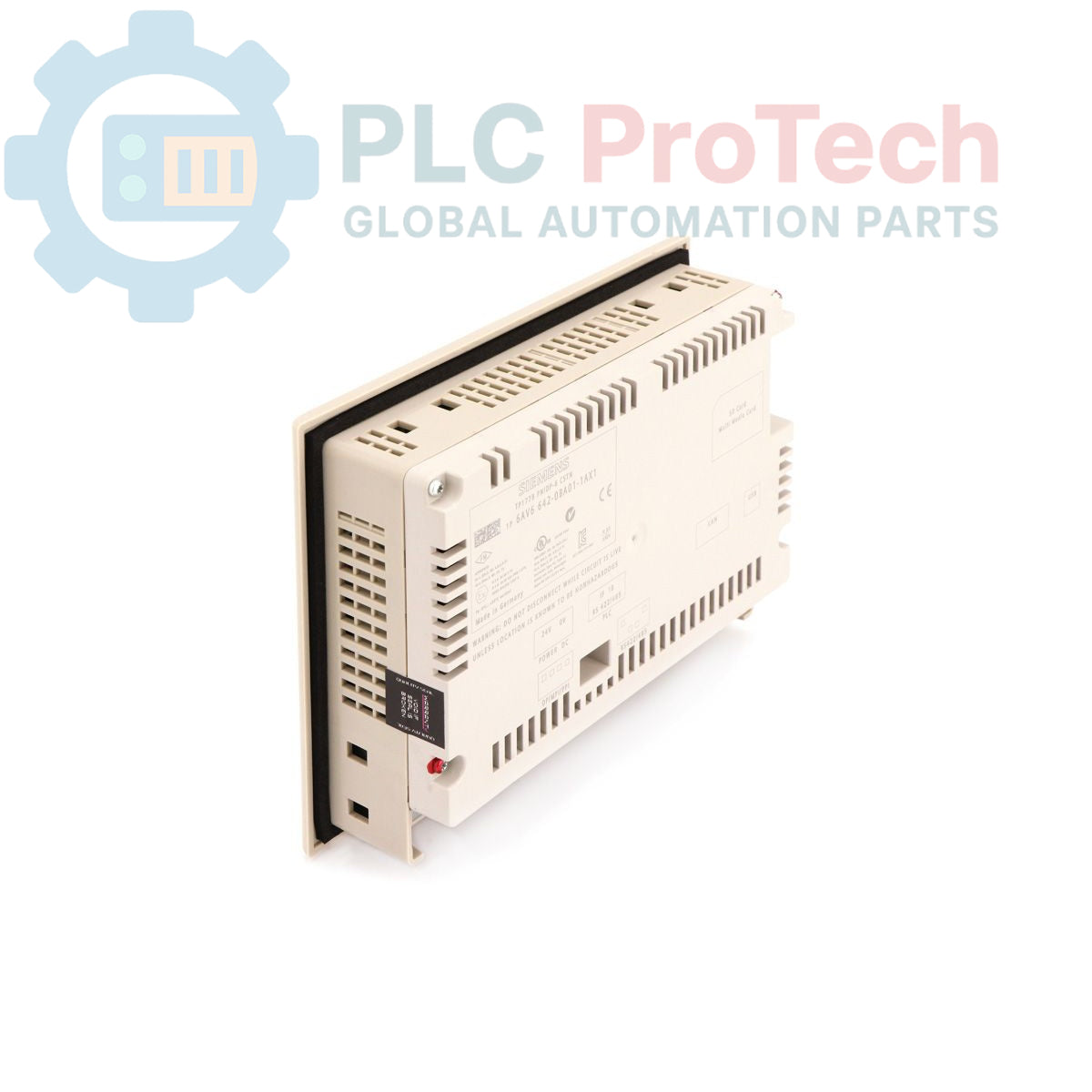

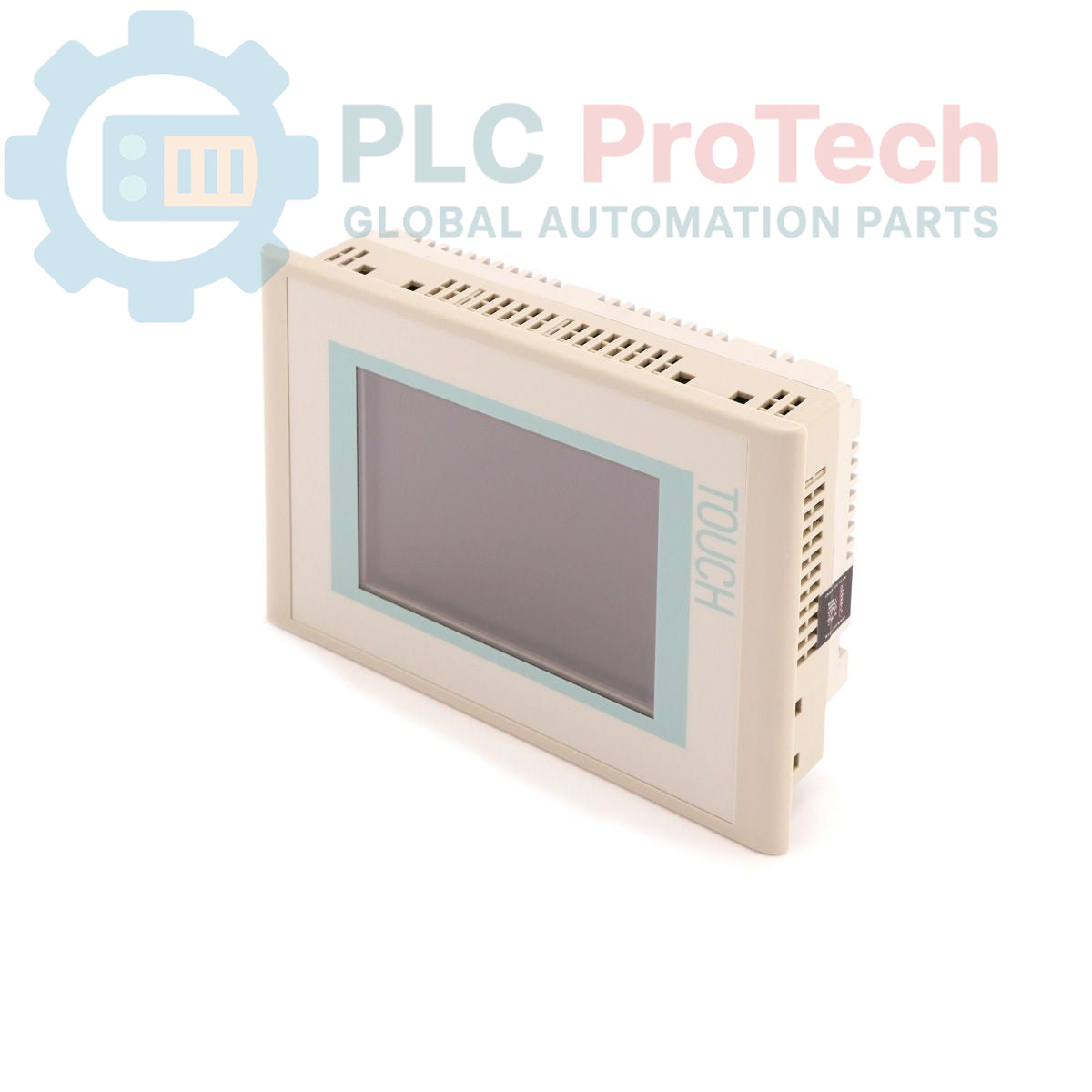

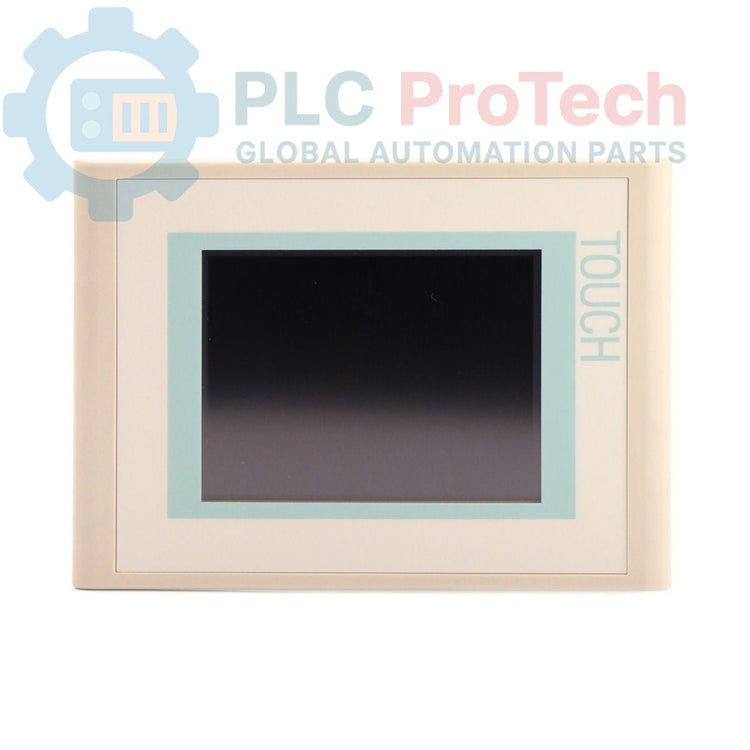

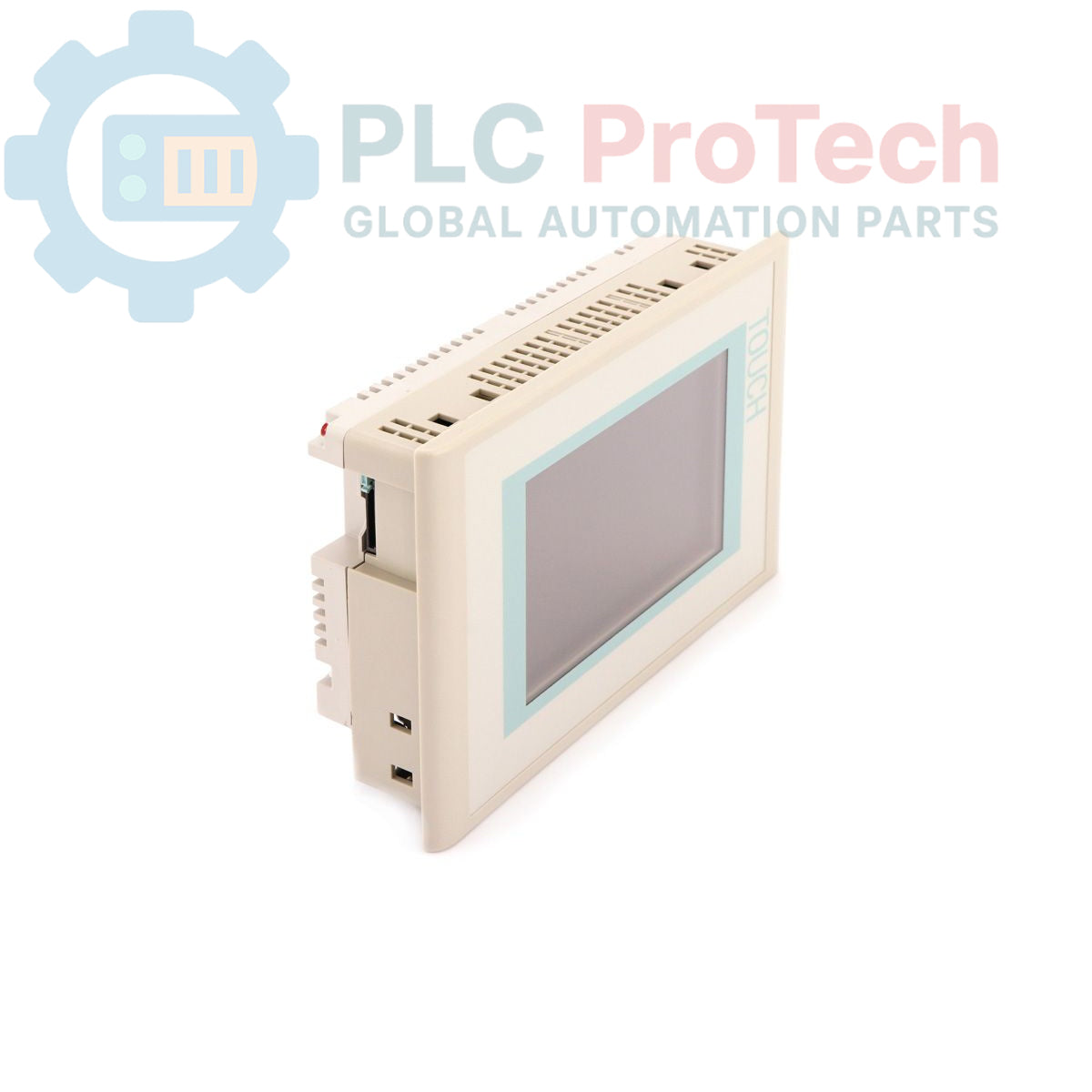

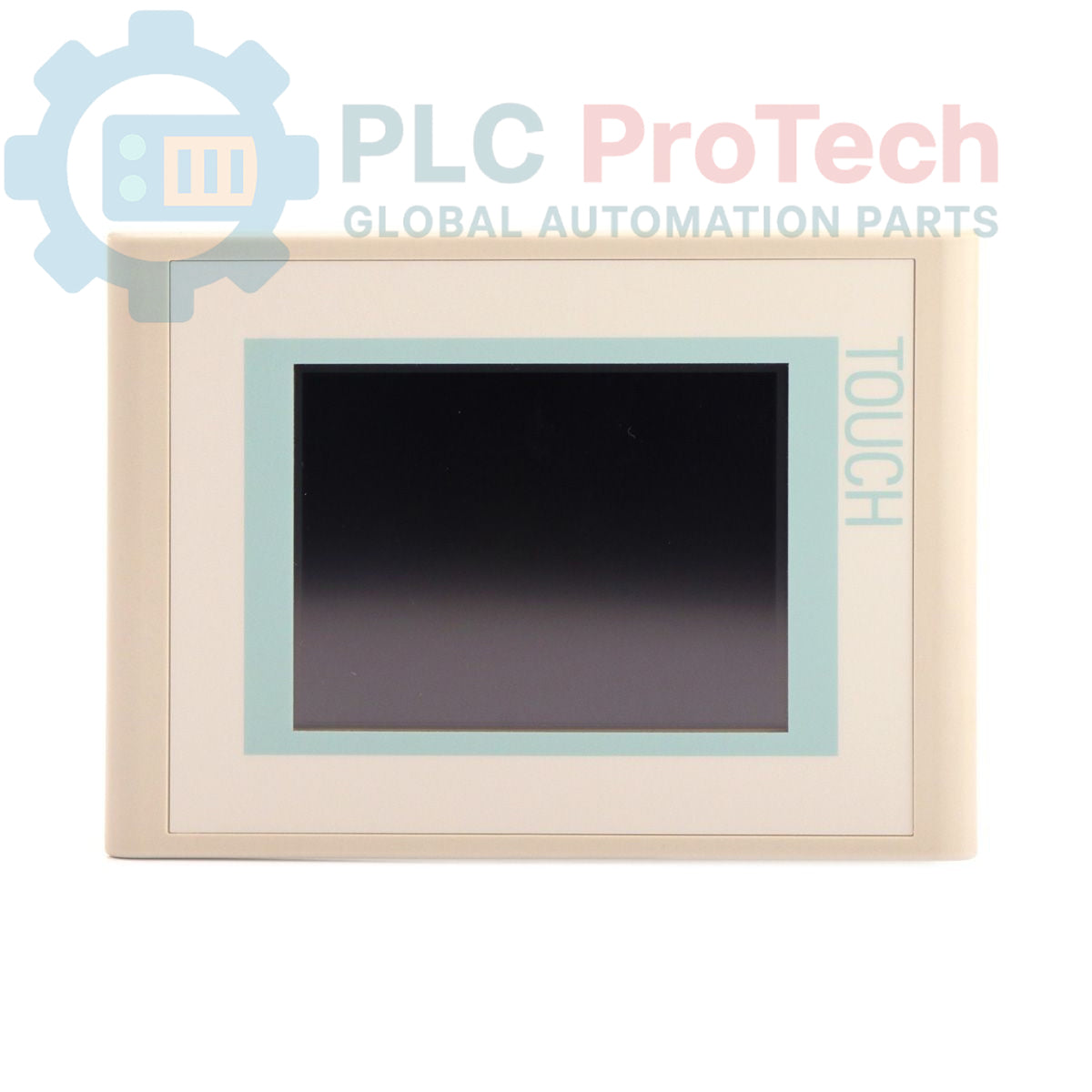

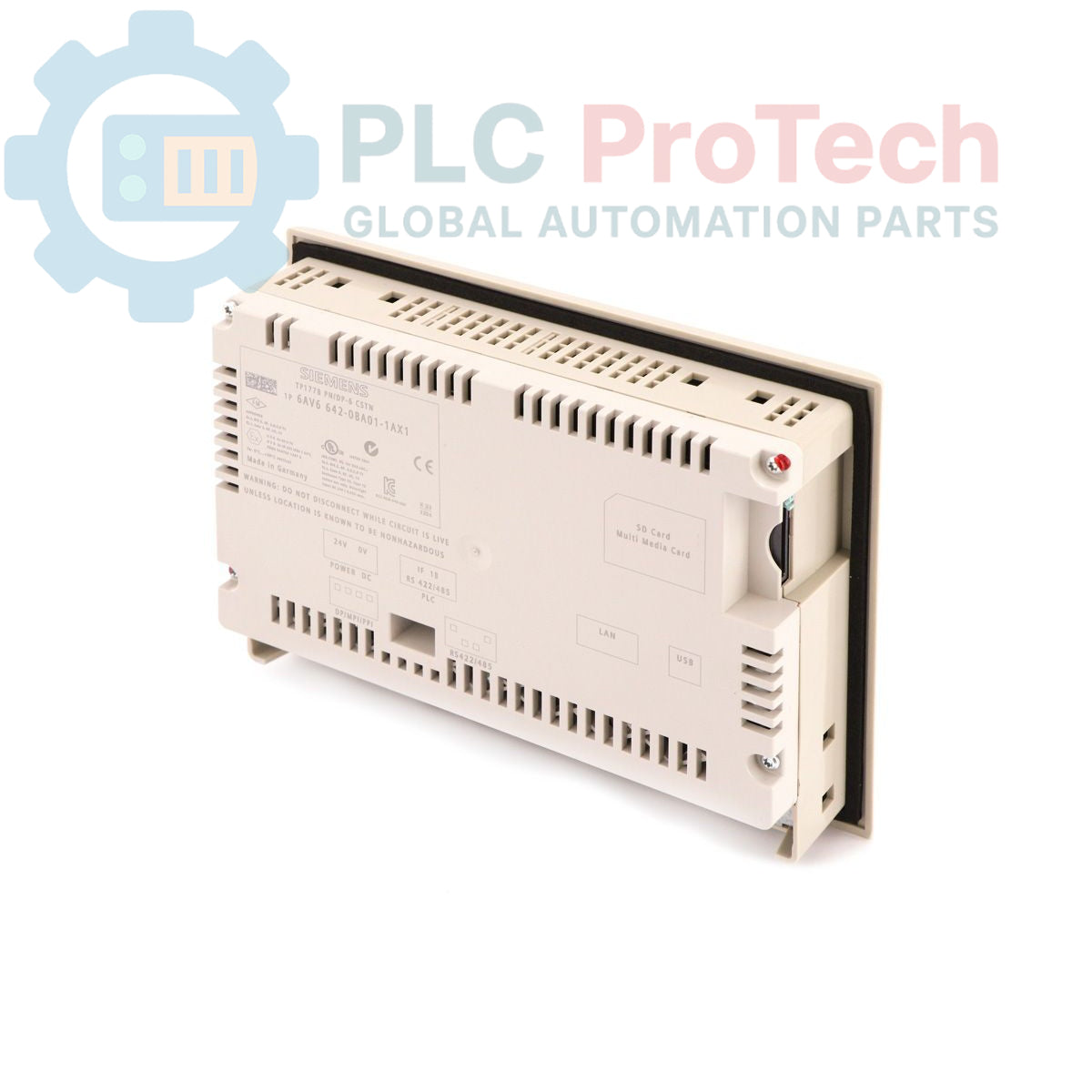

Siemens 6AV6642-0BA01-1AX1 Pannello touch TP177B

Il 6AV6642-0BA01-1AX1 è un pannello touch SIMATIC TP177B progettato per attività HMI (interfaccia uomo-macchina) affidabili nell'automazione industriale. Dotato di un display a colori STN da 5.7" con 256 colori, questo pannello offre una visualizzazione chiara per la diagnostica delle macchine e il monitoraggio dei processi. È dotato di interfacce di comunicazione complete, tra cui MPI/PROFIBUS-DP, RS485/RS422, USB e una porta Ethernet 10/100, garantendo un'elevata flessibilità per l'integrazione in rete. L'unità è configurabile utilizzando WinCC flexible 2005 e include uno slot per schede MM per una comoda archiviazione dei dati e il trasferimento dei progetti.

Caratteristiche

• Display: display a colori STN da 5.7" (risoluzione 320 x 240)

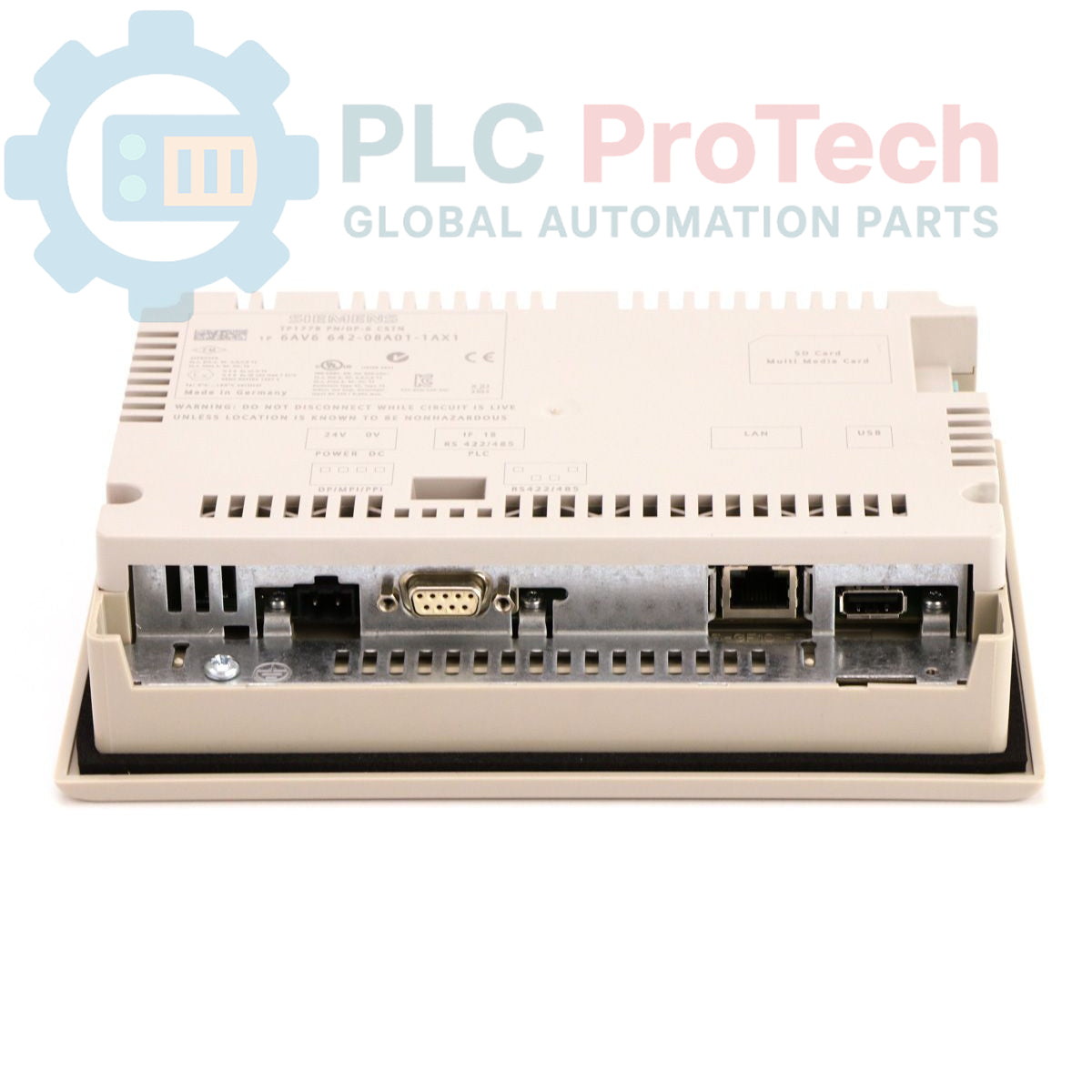

• Connettività: interfacce MPI/PROFIBUS-DP, Ethernet 10/100, RS485/RS422 e USB
• Archiviazione dati: slot per scheda MM
• Configurazione: compatibile con WinCC flexible 2005
• Tensione di alimentazione: 24V CC
• Stato: fuori produzione

Applicazioni

• Controllo e monitoraggio delle macchine nelle linee di produzione
• Visualizzazione dei processi per l'automazione su piccola e media scala
• Integrazione in architetture di rete PROFINET o PROFIBUS
• Sostituzione di sistemi HMI obsoleti
• Registrazione dei dati e gestione delle ricette in ambienti industriali

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: installare il pannello in un'apertura sulla porta dell'armadio di controllo o sulla console. Utilizzare la guarnizione fornita per mantenere il grado di protezione IP richiesto per il pannello frontale.
• Alimentazione: collegare a un'alimentazione stabilizzata a 24V CC SELV. Verificare che la polarità sia corretta per evitare danni interni.
• Cablaggio di comunicazione: utilizzare cavi schermati per i collegamenti PROFIBUS e RS485. Assicurarsi che le schermature dei cavi siano correttamente collegate a terra funzionale dell'armadio per ridurre al minimo il rumore del segnale.
• Rete: per la connettività Ethernet, utilizzare cavi patch RJ45 industriali standard. Se il pannello fa parte di una rete PROFINET, assicurarsi che la topologia sia configurata correttamente nel software HMI.
• Manutenzione: evitare di pulire il touchscreen con materiali abrasivi o sostanze chimiche aggressive. Si consiglia un panno morbido e umido per mantenere la sensibilità al tocco e la nitidezza del display.
