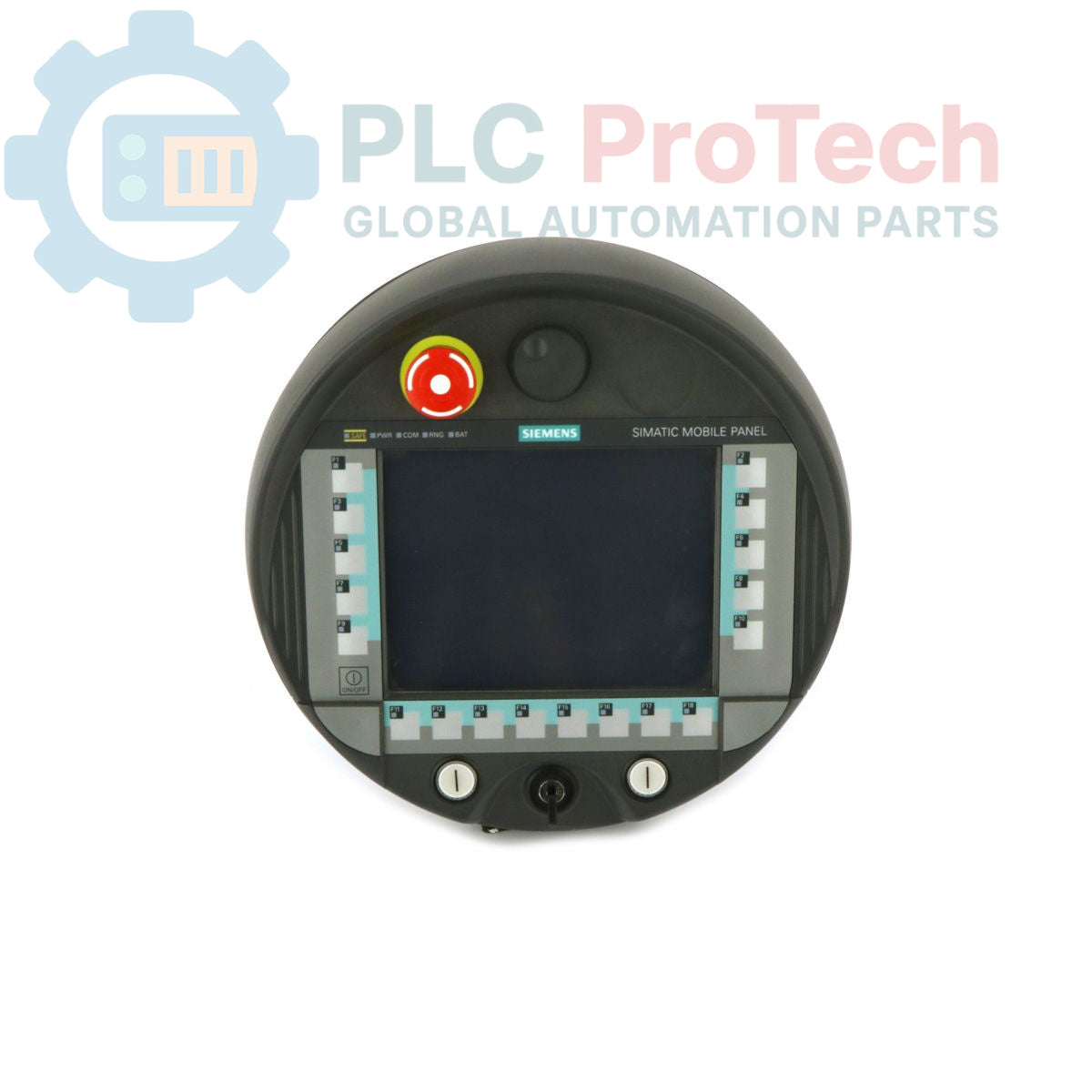

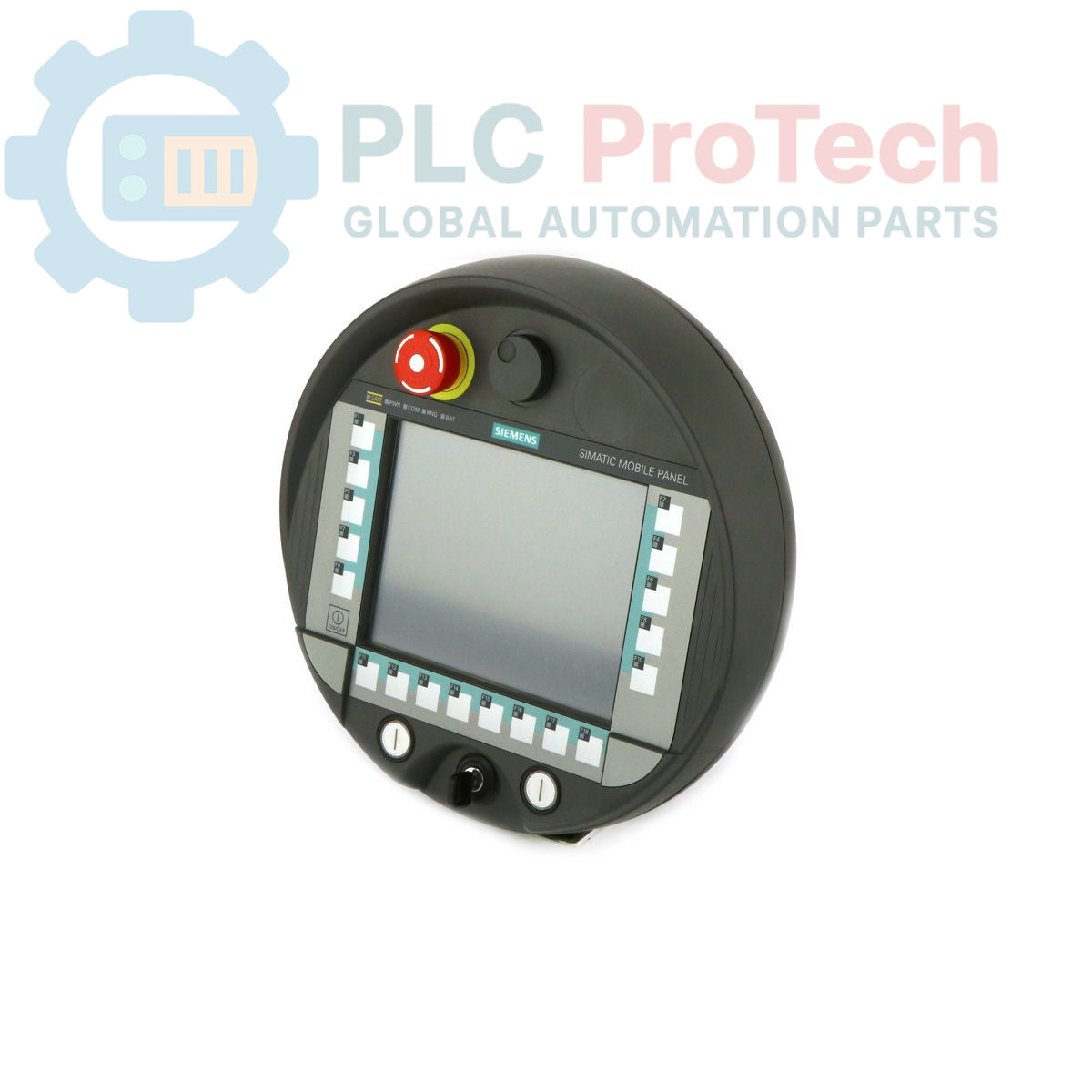

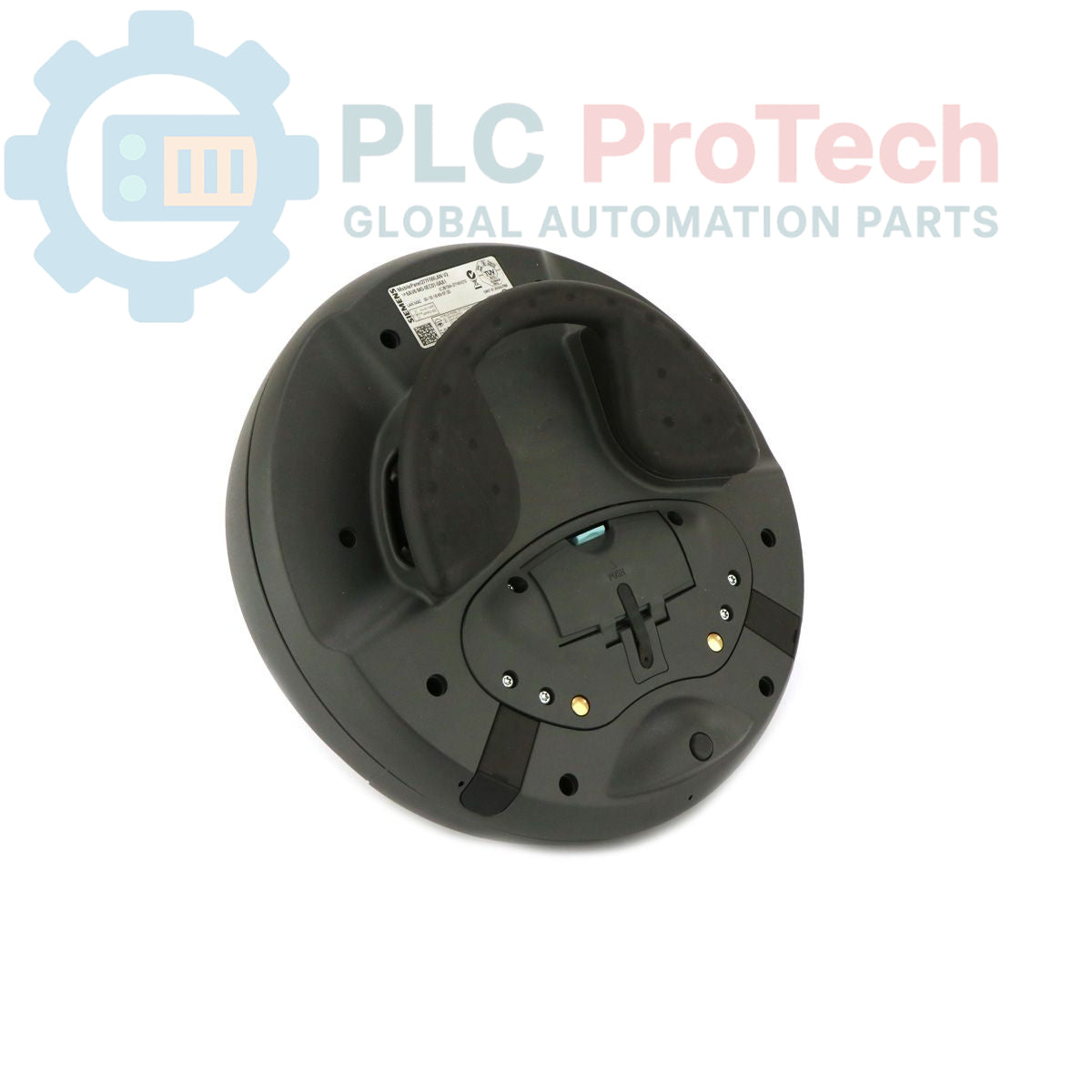

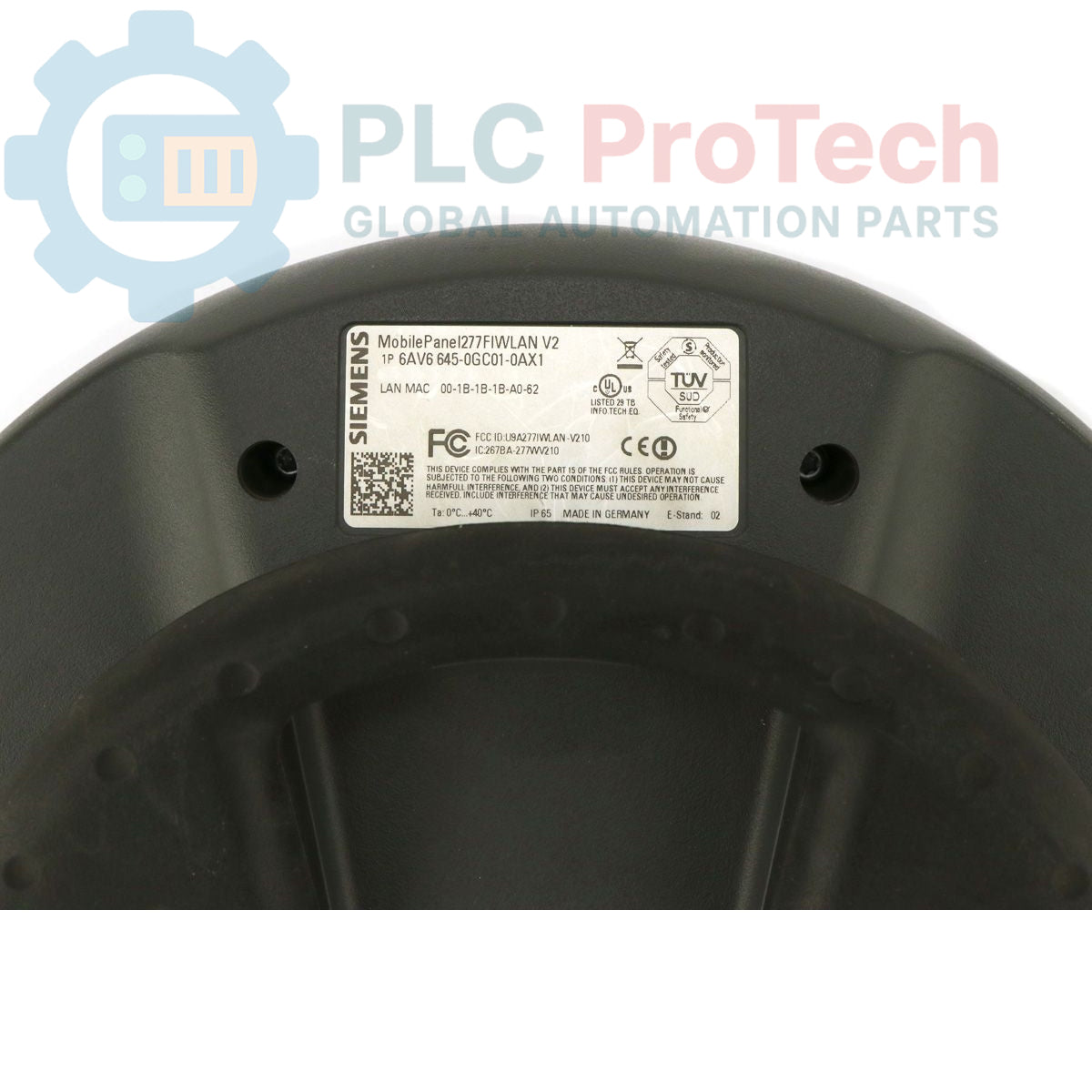

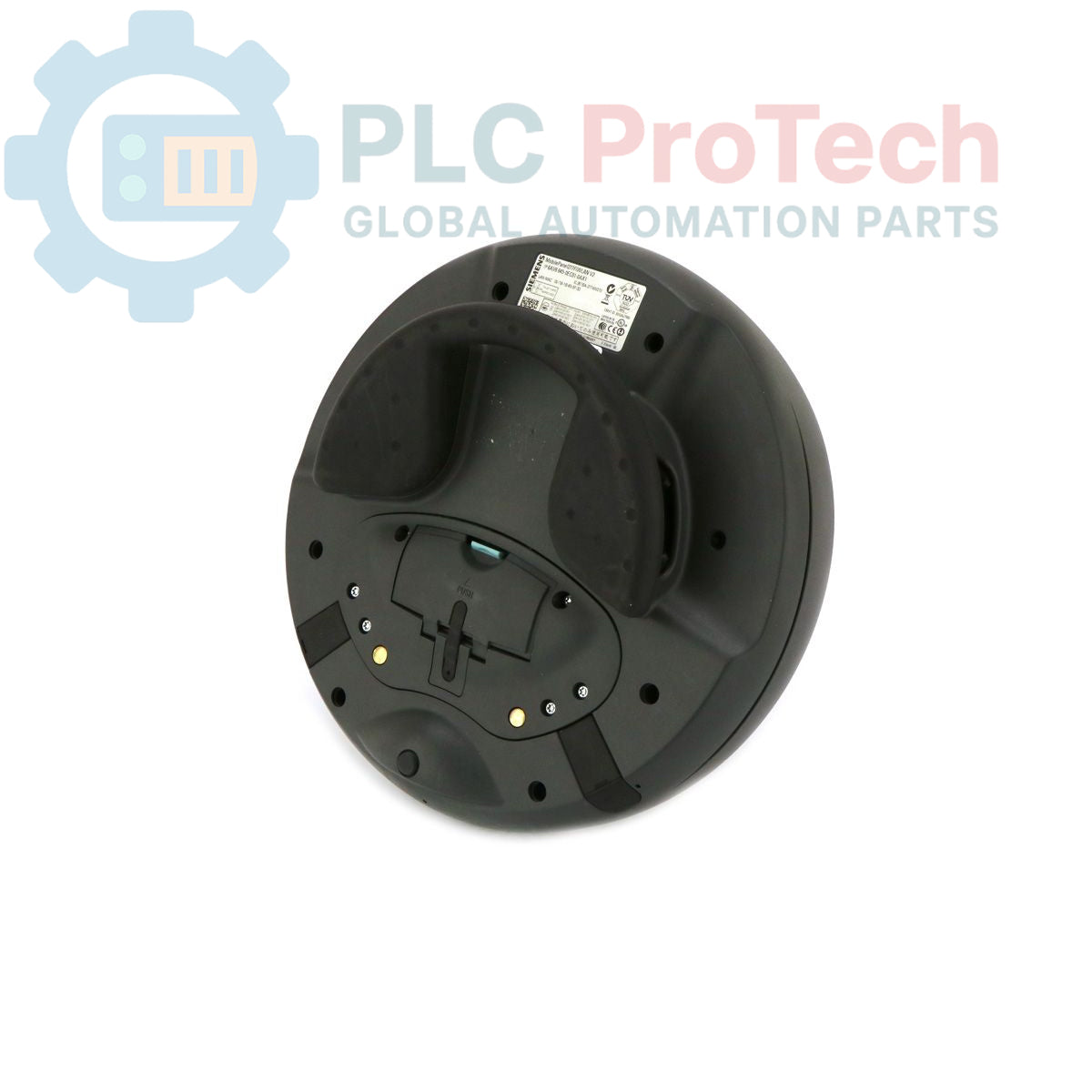

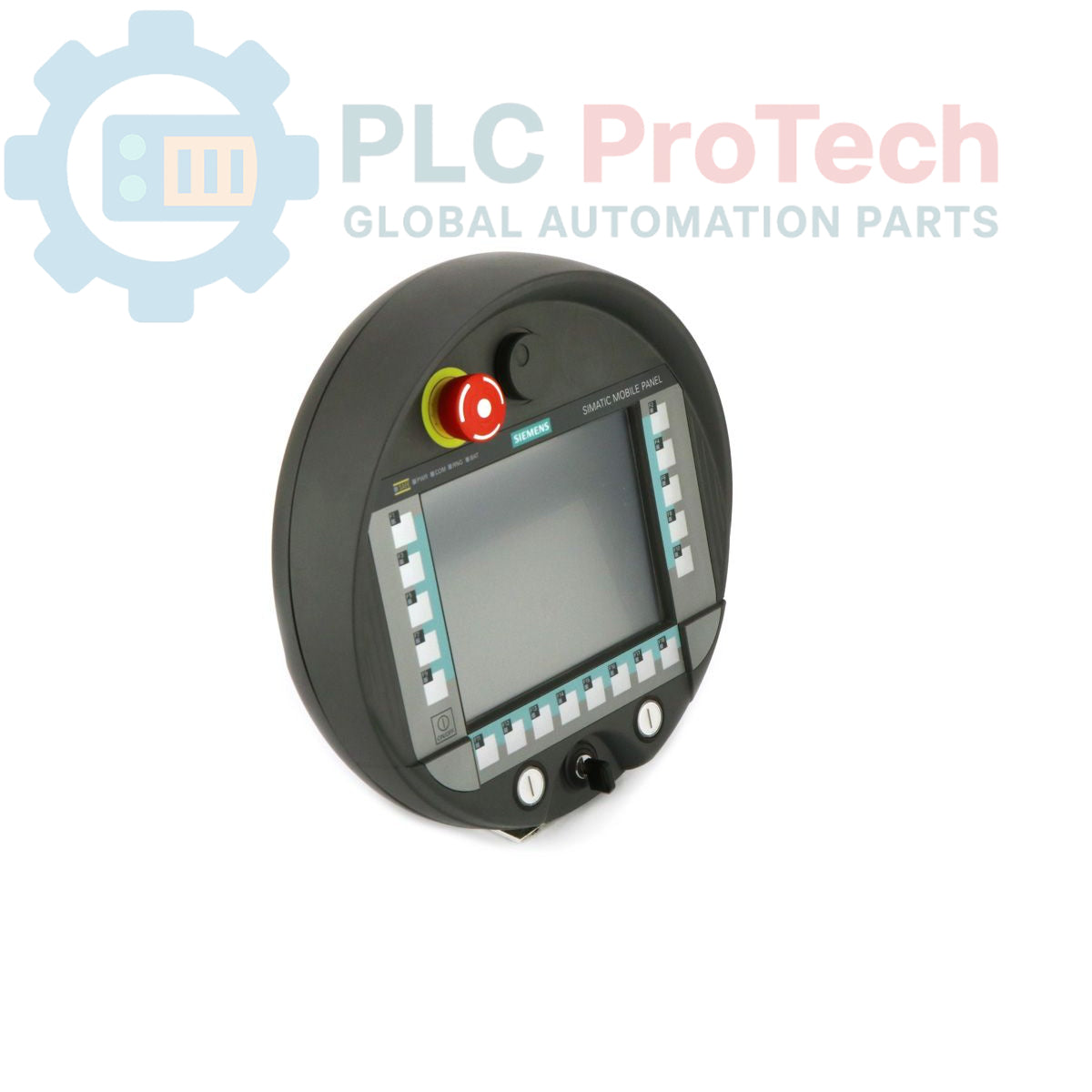

Siemens 6AV6645-0GC01-0AX1 SIMATIC Mobile Panel 277F IWLAN V2

Descrizione

Il Siemens 6AV6645-0GC01-0AX1 è un SIMATIC Mobile Panel 277F IWLAN V2 progettato per il controllo flessibile e sicuro da parte dell'operatore in ambienti di automazione industriale. Questo HMI mobile dispone di un display TFT a colori da 7,5 pollici e di comandi di sicurezza integrati, tra cui un pulsante di arresto di emergenza e un pulsante di conferma. Consente di interagire con le macchine senza cavi tramite la rete LAN wireless industriale (IWLAN), con supporto per il roaming rapido IPCF, garantendo una connettività stabile. Gli input dell'operatore sono gestiti tramite un volantino, un selettore a chiave e due pulsanti illuminati. La configurazione del pannello viene eseguita utilizzando WinCC flexible Standard Version 2008 o versione successiva, oppure TIA Portal V11 SP2 o versione successiva. Si noti che la batteria principale e i componenti dell'alimentatore non sono inclusi e devono essere ordinati separatamente.

Caratteristiche

• Display TFT da 7,5 pollici con risoluzione di 640 x 480 pixel e 65.536 colori.
• Funzioni di sicurezza integrate: pulsante di arresto di emergenza e pulsante di conferma.
• Comandi operatore completi, tra cui un volantino, un selettore a chiave e due pulsanti illuminati.
• Supporta la rete LAN wireless industriale (IWLAN) con roaming rapido IPCF per transizioni di rete senza interruzioni.
• Configurazione tramite Siemens WinCC flexible (2008 o versione successiva) o TIA Portal (V11 SP2 o versione successiva).
• Supporto del protocollo PROFINET per la comunicazione con i sistemi di controllo.
• Dotato di 6144 kbyte di memoria utente.

Applicazioni

• Funzionamento e monitoraggio di macchine mobili
• Messa in servizio e configurazione di linee di produzione automatizzate
• Attività di manutenzione e diagnostica che richiedono la mobilità dell'operatore
• Sistemi robotici e per la movimentazione dei materiali
• Macchinari complessi con più punti di accesso

Accessori necessari

Per il funzionamento completo, i seguenti componenti devono essere ordinati separatamente:

• Batteria principale: 6AV6671-5CL00-0AX0
• Stazione di ricarica: 6AV6671-5CE00-0AX1
• Alimentatore da tavolo: 6AV6671-5CN00-0AX2 (EU/US/UK/JP)

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimenta l'apparecchiatura: Prima di effettuare qualsiasi collegamento fisico, assicurati che la macchina interessata e i relativi pannelli di controllo siano completamente privi di tensione e sottoposti a blocco e segnalazione (LOTO), per prevenire l'avviamento accidentale.
2. 2
   Prepara la fonte di alimentazione: Carica completamente la batteria principale (6AV6671-5CL00-0AX0) utilizzando la stazione di ricarica specificata (6AV6671-5CE00-0AX1) o l'alimentatore da tavolo (6AV6671-5CN00-0AX2) prima del primo utilizzo.
3. 3
   Stabilisci la connessione wireless: Configura le impostazioni IWLAN sul pannello per connetterlo in modo sicuro alla rete wireless industriale della struttura. Assicurati che la potenza del segnale sia adeguata in tutte le aree operative previste.
4. 4
   Scarica il progetto HMI: Collega il pannello alla stazione di progettazione e scarica l'applicazione HMI configurata, sviluppata in WinCC flexible o TIA Portal.
5. 5
   Esegui il test delle funzioni di sicurezza: Dopo aver scaricato il progetto e prima di mettere in servizio la macchina, esegui un test funzionale completo di tutte le funzioni di sicurezza, inclusi il pulsante di arresto di emergenza e il pulsante di conferma, per verificarne il corretto funzionamento all'interno del circuito di sicurezza della macchina.
