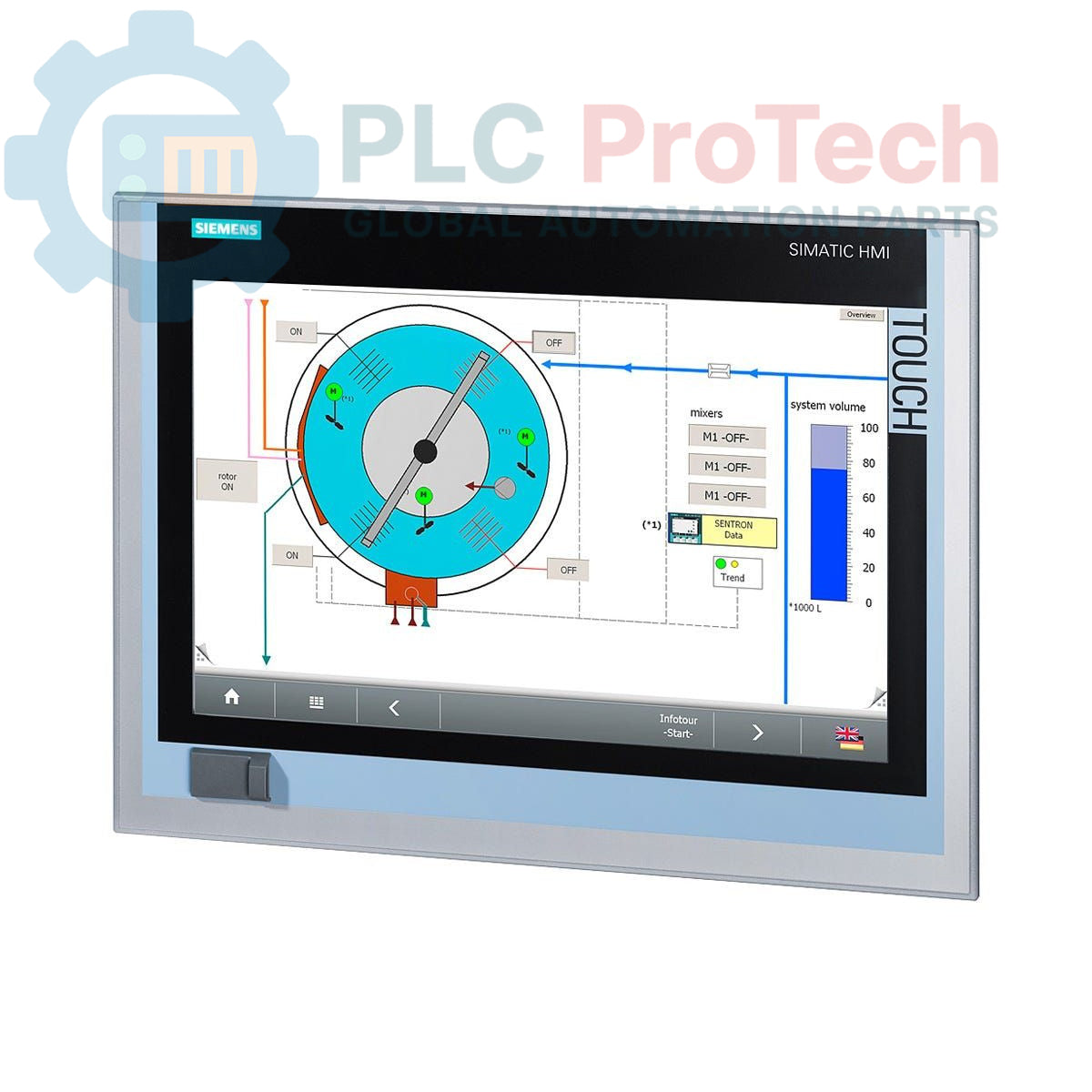

Siemens 6AV7240-3BB04-0EA0 SIMATIC IPC 477D Panel PC da 15"

Descrizione

Il Siemens 6AV7240-3BB04-0EA0 è un panel PC industriale della serie SIMATIC IPC 477D, progettato per attività di visualizzazione e controllo a livello macchina. Questa unità integra un display touch da 15 pollici con un processore Intel Core i3-3217UE. È configurata con 2 GB di RAM e una scheda CFast da 16 GB per l'archiviazione, con sistema operativo Windows Embedded Standard 7 (32 bit). La connettività è garantita da due porte Gigabit Ethernet, diverse interfacce USB e una porta seriale RS-232. Il dispositivo funziona con una normale alimentazione industriale a 24 V CC e viene fornito senza software applicativi SIMATIC aggiuntivi.

Caratteristiche

• Display touch a colori da 15 pollici per l'interfaccia operatore
• Alimentato da un processore Intel Core i3-3217UE
• Dotato di 2 GB di memoria di sistema (RAM)
• Include una scheda CFast da 16 GB per il sistema operativo e l'archiviazione dei dati
• Due porte Gigabit Ethernet per l'integrazione di rete (IE/PN)
• Dispone di cinque porte USB (4 posteriori, 1 anteriore) e di una porta seriale RS-232
• Con Windows Embedded Standard 7 (32 bit) preinstallato
• Progettato per un'alimentazione a 24 V CC

Applicazioni

• Interfaccia uomo-macchina (HMI) per linee di produzione
• Visualizzazione e controllo dei processi in ambienti industriali
• Acquisizione e registrazione dei dati a livello macchina
• Sistemi di supervisione e controllo per applicazioni di piccole dimensioni

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare le dimensioni dell'apertura del pannello rispetto alle specifiche meccaniche del dispositivo per garantire un adattamento corretto.
2. 2 Inserire il Panel PC nell'apertura predisposta dalla parte anteriore del quadro.
3. 3 Dal retro, installare e serrare uniformemente i morsetti di fissaggio lungo il perimetro per fissare l'unità e garantire una corretta compressione della guarnizione, necessaria per il grado di protezione IP richiesto.
4. 4 Collegare il conduttore di terra di protezione (PE) al terminale designato sullo chassis dell'IPC. Questo collegamento di sicurezza è obbligatorio.
5. 5 Collegare l'alimentazione a 24 V CC, assicurandosi che la polarità sia corretta. Utilizzare conduttori di sezione adeguata al carico.
6. 6 Collegare Ethernet, USB e gli eventuali dispositivi seriali richiesti dall'applicazione. Assicurarsi che i cavi siano instradati correttamente e dotati di un adeguato scarico della trazione.
7. 7 Dopo aver verificato che tutti i collegamenti siano sicuri e corretti, rimuovere i dispositivi LOTO e riattivare l'alimentazione del quadro per mettere in servizio il Panel PC.
