Siemens 6AV7240-6BC14-0HA0 SIMATIC IPC 477D Panel PC

Descrizione

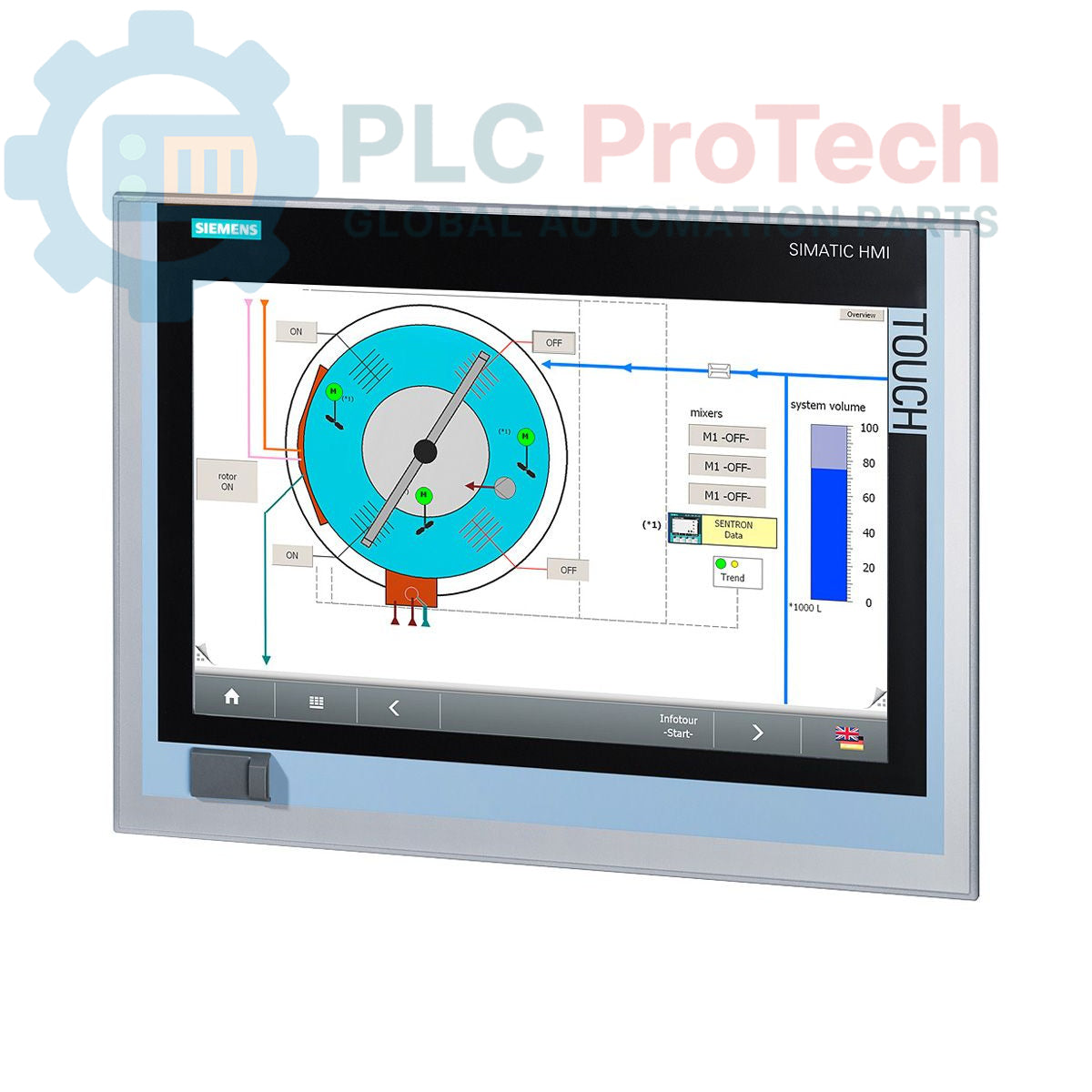

Il Siemens 6AV7240-6BC14-0HA0 è un panel PC industriale della serie SIMATIC IPC 477D, progettato per attività di visualizzazione e controllo impegnative. Questa unità integra un display touch da 15 pollici con un potente processore Intel Core i7-3517UE. È configurata con 4 GB di RAM e un disco a stato solido MLC da 80 GB per un funzionamento affidabile e un avvio rapido. La connettività è garantita da più porte Gigabit Ethernet, cinque porte USB e un'interfaccia seriale RS-232. Il sistema è alimentato da una normale alimentazione industriale a 24 V CC e include il sistema operativo Windows Embedded Standard 7 (32 bit) preinstallato.

Caratteristiche

• ■Display touch resistivo da 15 pollici
• ■Processore Intel Core i7-3517UE
• ■4 GB di memoria di sistema installata
• ■Unità a stato solido (SSD) MLC da 80 GB
• ■Windows Embedded Standard 7 (32 bit) preinstallato
• ■Due porte Gigabit Ethernet (IE/PN)
• ■Uno slot di espansione PCIe per hardware aggiuntivo
• ■Funziona con un'alimentazione industriale a 24 V CC

Applicazioni

• ■Interfaccia uomo-macchina (HMI) per il controllo dei processi
• ■Nodi SCADA in ambienti di produzione e nei servizi pubblici
• ■Sistemi di acquisizione e registrazione dati
• ■Stazioni di visione artificiale e controllo qualità
• ■Applicazioni di controllo integrate che richiedono un'interfaccia grafica

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare che le dimensioni dell'apertura del pannello del quadro di comando corrispondano ai requisiti di montaggio dell'IPC. Assicurare uno spazio sufficiente per la ventilazione e il passaggio dei cavi.
2. 2 Disattivare l'alimentazione principale del quadro e applicare le procedure di blocco/etichettatura (LOTO). Confermare l'assenza di tensione con un multimetro calibrato.
3. 3 Inserire il Panel PC nell'apertura dalla parte anteriore del pannello. Fissarlo dalla parte posteriore utilizzando tutti i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per garantire una tenuta adeguata.
4. 4 Collegare un conduttore di terra di protezione (PE) o di terra funzionale a bassa impedenza al terminale designato sul telaio dell'IPC. Ciò è fondamentale per la sicurezza e l'immunità ai disturbi.
5. 5 Collegare i cavi dell'alimentazione a 24 V CC al connettore di alimentazione dell'IPC, rispettando la polarità corretta (+/-). Utilizzare conduttori di sezione adeguata e assicurarsi che il collegamento sia sicuro.
6. 6 Collegare tutti i cavi di rete (Ethernet), delle periferiche (USB) e seriali (RS-232) richiesti. Assicurarsi che le schermature dei cavi siano terminate correttamente, come richiesto.
7. 7 Dopo aver verificato che tutti i collegamenti siano sicuri e aver rimosso gli utensili, rimuovere i dispositivi LOTO e riattivare l'alimentazione del quadro. Accendere l'IPC e confermare il corretto avvio e funzionamento.
