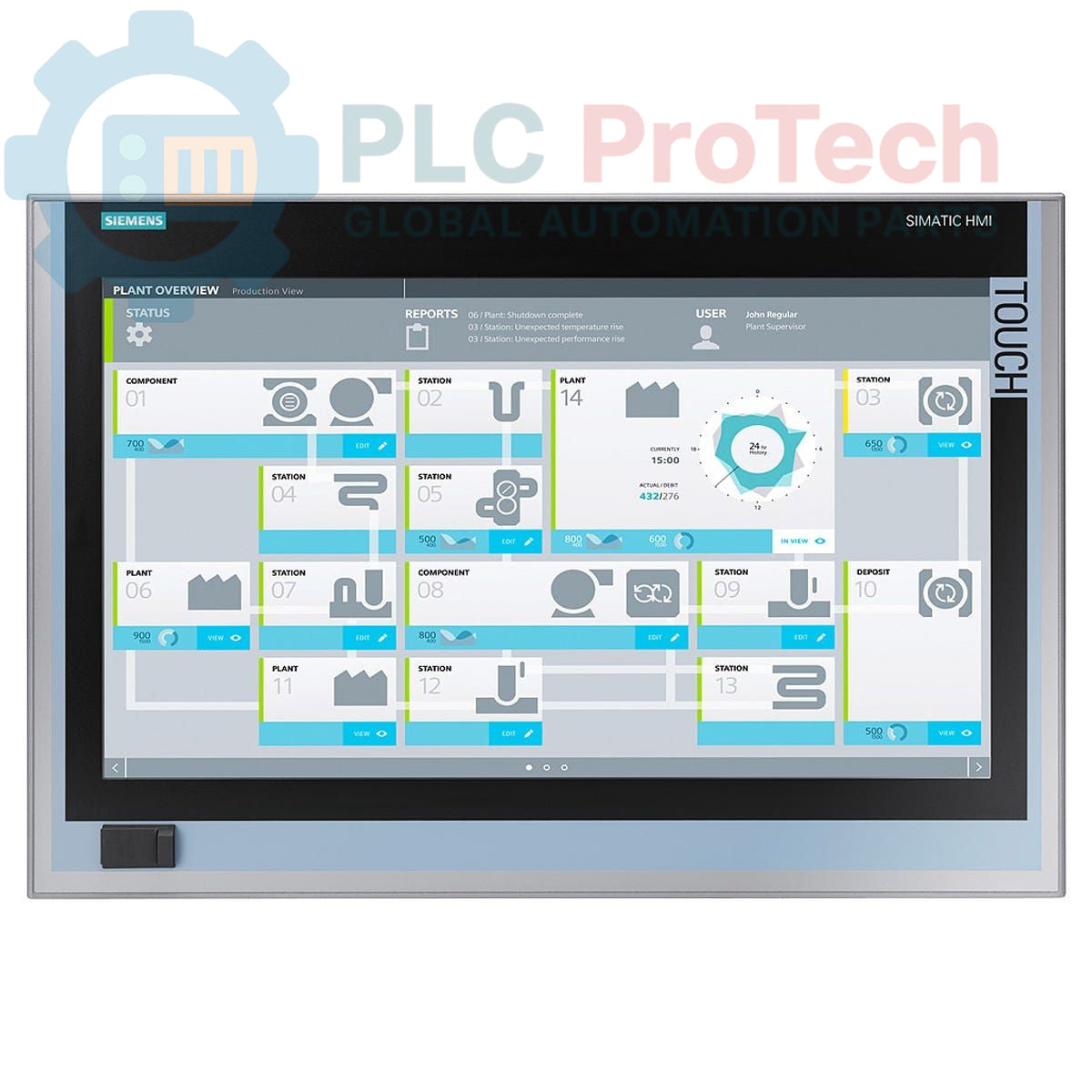

Siemens 6AV7260-1GA30-0CX0 SIMATIC IPC677D Panel PC

Descrizione

Il 6AV7260-1GA30-0CX0 Siemens è un Panel PC SIMATIC IPC677D progettato per applicazioni industriali che richiedono robuste capacità di elaborazione e visualizzazione. Questa unità integra un display touch da 19 pollici con una risoluzione di 1366x768, risultando adatta per attività HMI e di controllo. È dotata di un processore Intel XEON E3-1268LV3, dispone di 8 GB di RAM DIMM DDR3 1600 e include un HDD SATA da 500 GB con controller RAID integrato. La connettività è garantita da diverse interfacce Ethernet, USB e seriali. Il sistema integra inoltre il monitoraggio del watchdog, della temperatura e della ventola per un funzionamento affidabile in ambienti industriali impegnativi, grazie a un alimentatore industriale CA da 110/230 V con supporto NAMUR.

Caratteristiche

• Display touch integrato da 19" (risoluzione 1366x768)
• Processore Intel XEON E3-1268LV3 (4C/8T, 2,3 GHz di base, 3,3 GHz turbo, 8 MB di cache VT-D, AMT)
• RAM DIMM DDR3 1600 da 8 GB
• Disco rigido SATA da 500 GB
• Controller RAID integrato
• Doppie interfacce Ethernet 10/100/1000 Mbit/s
• Più interfacce USB V3.0 e una porta seriale (COM1)
• Funzioni di monitoraggio del watchdog, della temperatura e della ventola
• Alimentatore industriale CA 110/230 V con supporto NAMUR
• Windows 7 Ultimate 64 bit SP1 preinstallato, interfaccia multiutente (de, en, fr, es, it)
• Slot di espansione: 1x PCIE (X16), 1x PCI

Applicazioni

Il Panel PC Siemens 6AV7260-1GA30-0CX0 SIMATIC è adatto a un'ampia gamma di applicazioni industriali, tra cui:

• Sistemi di interfaccia uomo-macchina (HMI) per il funzionamento di macchine e impianti
• Visualizzazione e controllo dei processi nella produzione e nell'automazione
• Acquisizione ed elaborazione dei dati in ambienti industriali
• Sistemi di supervisione, controllo e acquisizione dati (SCADA)
• Sistemi di controllo integrati che richiedono display e potenza di calcolo integrati

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Disalimentazione del sistema: Prima di iniziare qualsiasi installazione o intervento di manutenzione, assicurarsi che tutta l'alimentazione del sistema e delle apparecchiature associate sia completamente scollegata e che il sistema sia messo in sicurezza con blocco.
2. Montaggio: Montare saldamente il Panel PC in un involucro industriale o in un pannello predisposto, garantendo una ventilazione adeguata per evitare il surriscaldamento, soprattutto considerando la funzione di monitoraggio delle ventole.
3. Collegamento dell'alimentazione: Collegare l'unità di alimentazione industriale CA 110/230V a una fonte di alimentazione stabile e protetta. Assicurare una corretta messa a terra per prevenire rischi elettrici e interferenze.
4. Messa a terra: Realizzare un robusto collegamento di terra di protezione (PE) tra il telaio del Panel PC e la terra principale del sistema. Una corretta messa a terra è fondamentale per la conformità EMC e la sicurezza operativa.
5. Collegamenti delle interfacce: Collegare i cavi Ethernet alle porte da 10/100/1000 Mbit/s, i dispositivi USB alle porte USB V3.0 e i dispositivi seriali alla porta COM1, come richiesto dall'applicazione. Assicurarsi che tutti i cavi siano fissati saldamente e instradati in modo da evitare tensioni o danni.
6. Condizioni ambientali: Utilizzare il Panel PC entro gli intervalli di temperatura e umidità specificati. Il sistema integrato di monitoraggio della temperatura e delle ventole contribuisce a garantire condizioni operative ottimali.
7. Prima accensione: Dopo aver verificato tutti i collegamenti, rialimentare il sistema. Controllare che il Panel PC si avvii correttamente e funzioni regolarmente.
