Siemens 6AV7414-2AB00-0KB0 SIMATIC IPC677C Panel PC

Descrizione

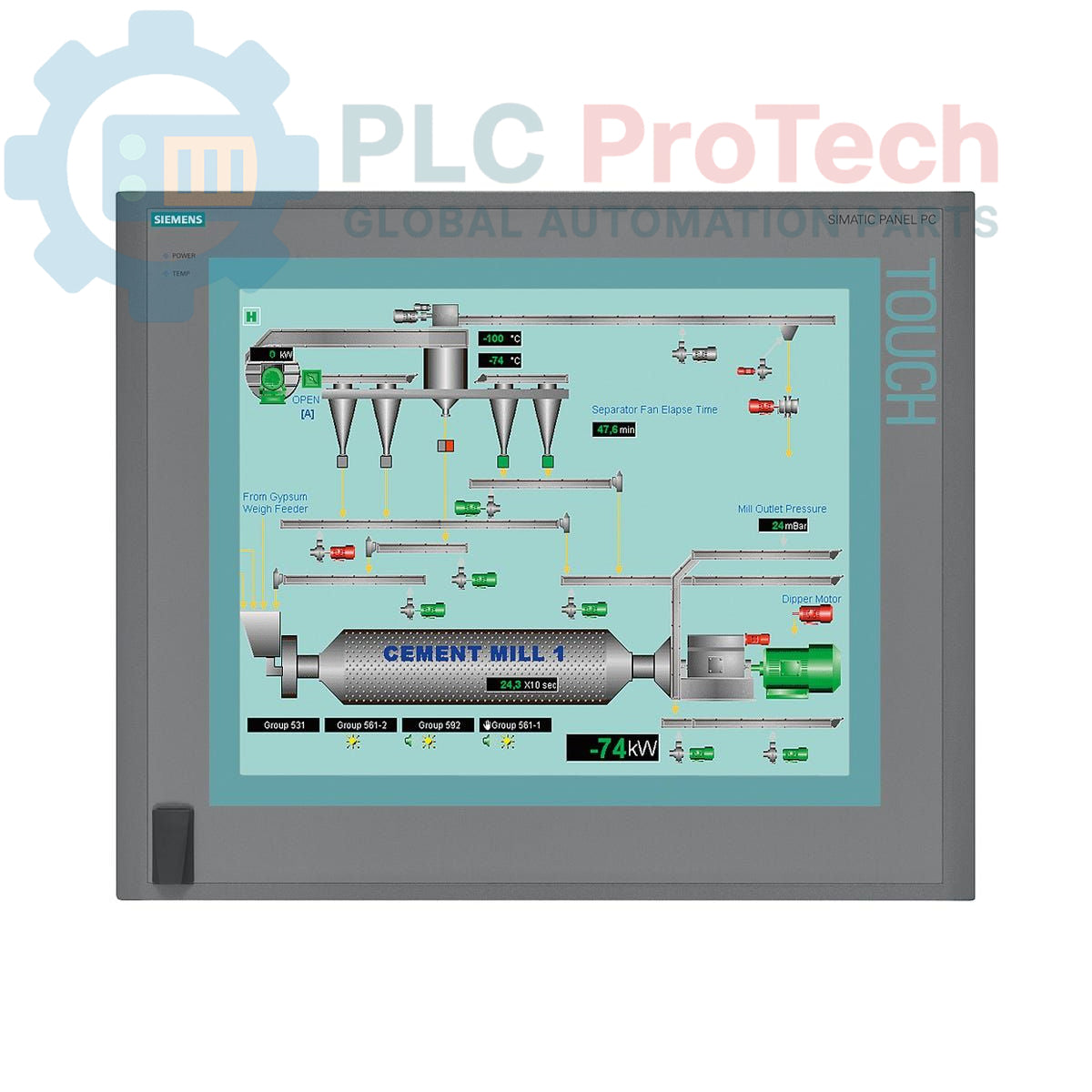

Il Siemens 6AV7414-2AB00-0KB0 è un Panel PC SIMATIC HMI IPC677C dotato di un'interfaccia touchscreen da 19 pollici. Questa unità è una variante specifica per il cliente (Design B), progettata esclusivamente per Bobst Mex SA e basata sulla piattaforma hardware 6AV7894-0AD10-1AB2. Progettato per il funzionamento continuo in ambienti industriali impegnativi, questo Panel PC offre un'interfaccia uomo-macchina robusta e affidabile per il controllo dei processi, la visualizzazione e l'acquisizione dei dati. La sua configurazione specifica garantisce un'integrazione perfetta nei sistemi di automazione designati.

Caratteristiche

• Display touchscreen da 19 pollici per il controllo e il monitoraggio da parte dell'operatore.
• Design specifico per il cliente, destinato all'integrazione in sistemi dedicati.
• Progettato per garantire elevata affidabilità e funzionamento continuo in ambienti industriali.
• Parte della serie di PC industriali SIMATIC IPC677C.

Applicazioni

• Controllo e visualizzazione delle macchine (HMI).
• Acquisizione e registrazione dei dati di produzione.
• Monitoraggio dei processi negli impianti di produzione.
• Integrazione in macchinari OEM specializzati.

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimentazione del sistema: Prima di iniziare l'installazione, scollegare completamente e mettere in sicurezza tutte le fonti di alimentazione del quadro di comando o del luogo di montaggio. Verificare l'assenza di tensione utilizzando un multimetro calibrato.
2. 2
   Preparazione dell'apertura del pannello: Assicurarsi che l'apertura di montaggio nel pannello dell'involucro corrisponda alle dimensioni richieste per il telaio IPC677C. Sbavare tutti i bordi taglienti per evitare danni ai cavi e garantire una tenuta adeguata.
3. 3
   Montaggio dell'unità: Inserire il Panel PC nell'apertura dalla parte anteriore dell'involucro. Fissarlo dalla parte posteriore utilizzando i morsetti di montaggio forniti. Serrare uniformemente le viti dei morsetti seguendo uno schema diagonale per garantire una compressione uniforme della guarnizione e una tenuta conforme al grado IP.
4. 4
   Collegamento della terra di protezione (PE): Collegare un conduttore di terra di protezione a bassa impedenza al morsetto PE designato sul telaio dell'unità. Questo collegamento è fondamentale per la sicurezza dell'operatore e la compatibilità elettromagnetica (EMC).
5. 5
   Collegamento dell'alimentazione e degli I/O: Collegare l'alimentazione principale ai morsetti di ingresso specificati. Collegare tutti i cavi di comunicazione richiesti (ad es. Ethernet, PROFIBUS) e tutti gli altri cablaggi I/O alle rispettive porte. Assicurarsi che tutti i connettori siano completamente inseriti e fissati.
6. 6
   Controllo finale del sistema: Prima di rialimentare il quadro, verificare che tutti i collegamenti siano corretti e saldi. Assicurare una corretta gestione dei cavi per evitare sollecitazioni sui connettori e interferenze con altri componenti. Rimuovere tutti gli utensili e i residui dall'involucro.
