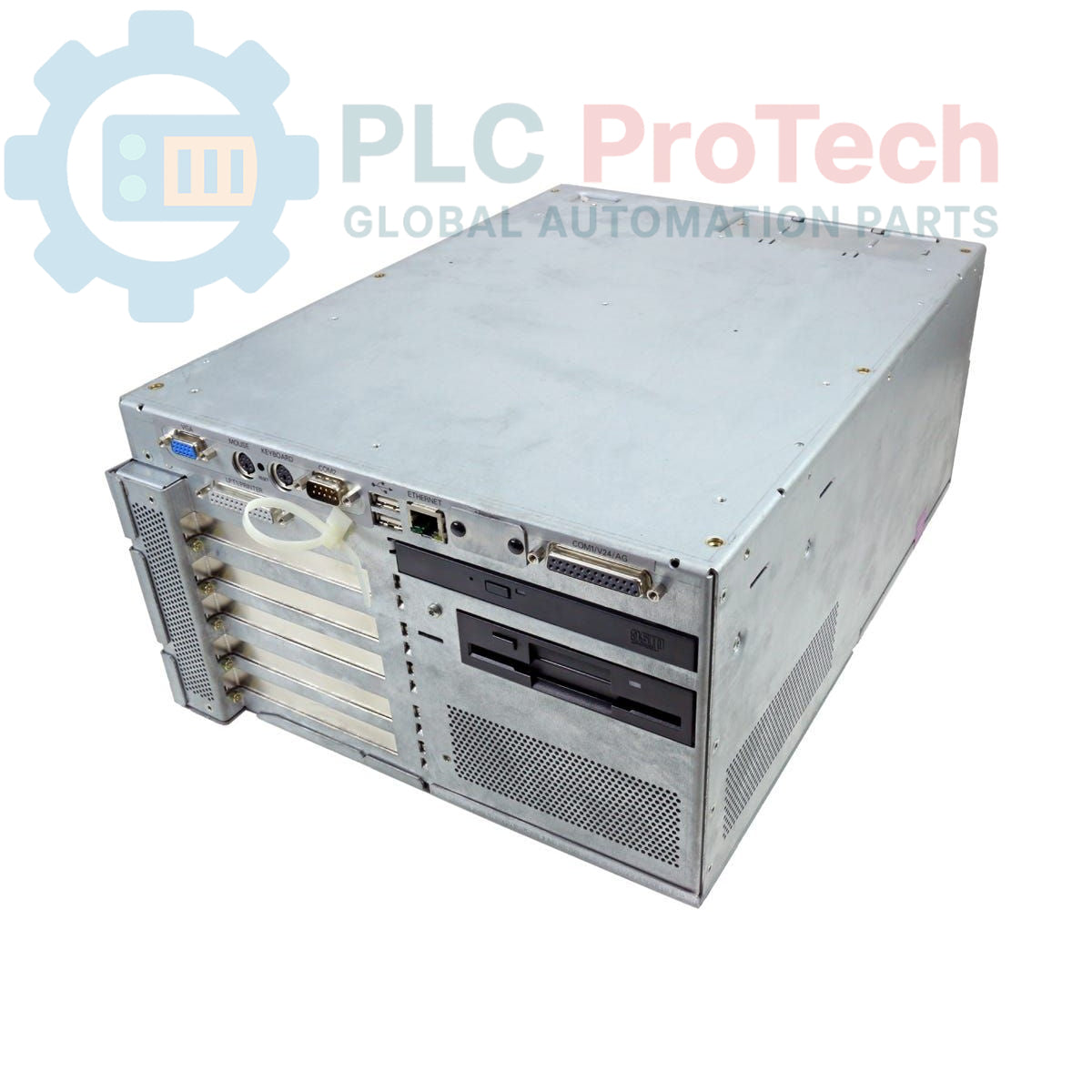

Siemens 6AV7704-1BB10-0AC0 SIMATIC Panel PC 870

Descrizione

Il Siemens 6AV7704-1BB10-0AC0 è un Panel PC SIMATIC 870 progettato per applicazioni industriali di interfaccia uomo-macchina (HMI) e controllo. Questa unità dispone di un'interfaccia RS-485 integrata da 1 x 12 Mbit/s, con supporto alla comunicazione PROFIBUS DP/MPI, rendendola adatta all'integrazione nelle reti di automazione esistenti. È dotata di un display TFT a colori da 15,1" con funzionalità touchscreen, processore Intel Pentium III a 866 MHz, 256 MB di SDRAM e un HDD da 60 GB. Le opzioni di connettività includono una porta Ethernet RJ45, porte USB, porte seriali e porte PS/2 per dispositivi periferici; il sistema opera con Windows 2000 e alimentazione in ingresso a 120/230 V CA.

Caratteristiche

• Interfaccia RS-485 integrata da 1 x 12 Mbit/s (PROFIBUS DP/MPI)
• Display TFT touchscreen a colori da 15,1"
• Processore Intel Pentium III a 866 MHz
• 256 MB di SDRAM
• Unità disco rigido da 60 GB (HDD)
• Unità CD-ROM e unità floppy
• 1 porta Ethernet RJ45 da 10/100 Mbit/s
• 2 porte USB
• 2 porte seriali
• 1 porta mouse PS/2
• 1 porta tastiera PS/2
• 1 porta parallela
• Sistema operativo Windows 2000 preinstallato
• Supporta alimentazione in ingresso a 120/230 V CA

Applicazioni

• Interfaccia uomo-macchina (HMI) industriale
• Visualizzazione e controllo dei processi
• Funzionamento e monitoraggio delle macchine
• Sistemi di acquisizione dati
• Automazione di fabbrica e sistemi SCADA
• Gestione delle linee di produzione

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

1. Prima la sicurezza: assicurarsi che tutta l'alimentazione dell'area di installazione sia disinserita e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: montare saldamente il Panel PC in un'apertura del pannello o in un involucro adatto, assicurando uno spazio sufficiente attorno all'unità per la ventilazione e la dissipazione del calore.
3. Collegamento dell'alimentazione: collegare l'alimentazione a 120/230 V CA ai morsetti di ingresso designati. Verificare la tensione e la polarità corrette prima di applicare l'alimentazione.
4. Messa a terra: realizzare un collegamento corretto alla terra di protezione (PE) sul morsetto di messa a terra designato, per garantire la sicurezza elettrica e ridurre al minimo le interferenze.
5. Cablaggio delle comunicazioni: collegare i cavi PROFIBUS DP/MPI all'interfaccia RS-485 e i cavi Ethernet alla porta RJ45. Assicurarsi che la schermatura e la terminazione siano corrette per garantire l'integrità delle comunicazioni.
6. Collegamento delle periferiche: collegare i dispositivi USB, i dispositivi seriali e la tastiera/il mouse PS/2 secondo necessità per l'applicazione.
7. Considerazioni ambientali: installare l'unità in un ambiente privo di polvere eccessiva, umidità, gas corrosivi e temperature estreme, per garantire prestazioni ottimali e una lunga durata.
8. Accensione: dopo aver verificato tutti i collegamenti, riattivare l'alimentazione e osservare l'avvio del sistema.
