Siemens 6AV7812-0AC20-2AB0 SIMATIC Panel PC 877

Descrizione

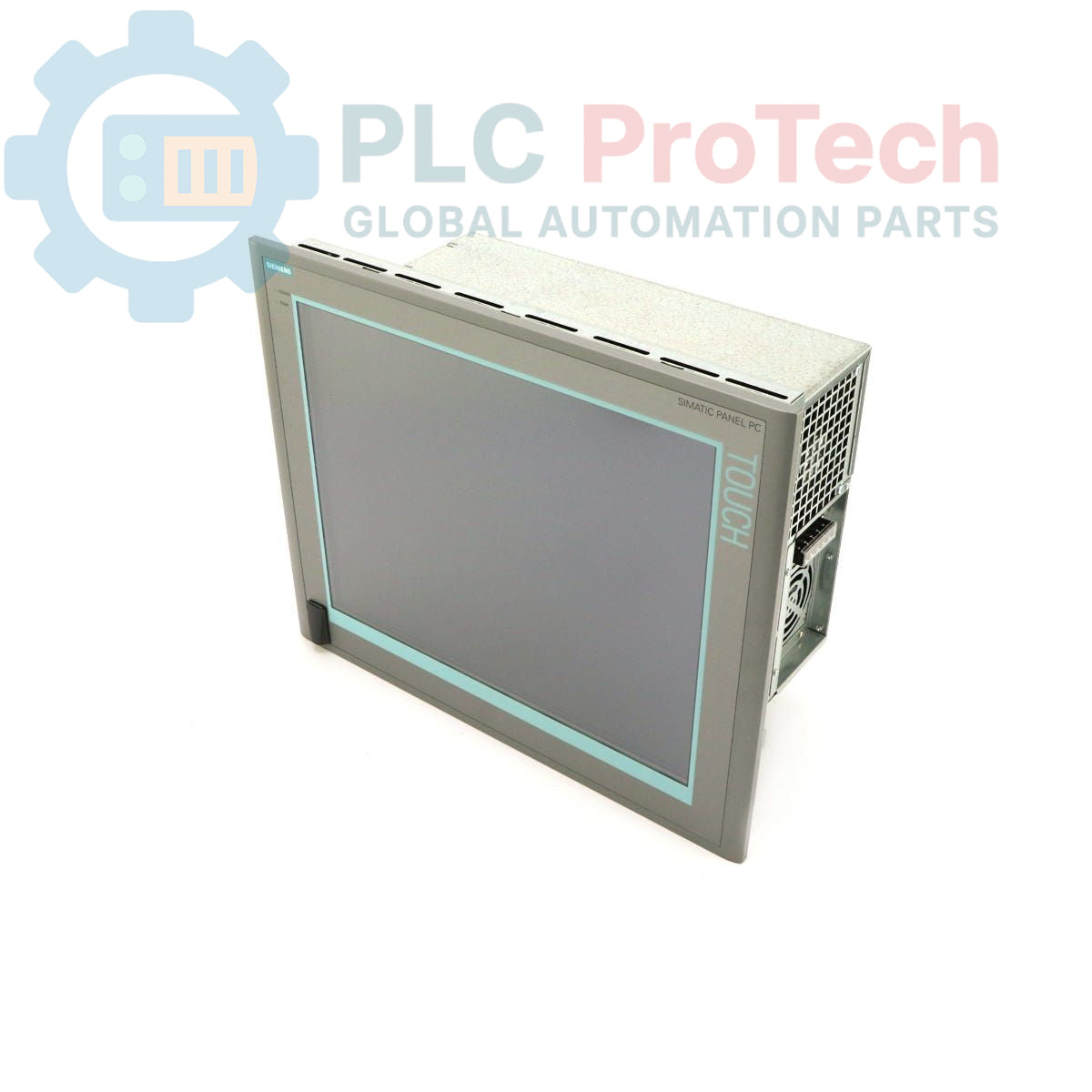

Il Siemens 6AV7812-0AC20-2AB0 è un Panel PC SIMATIC 877 progettato per applicazioni industriali di interfaccia uomo-macchina (HMI) e controllo. Questa unità è dotata di un display touch da 15 pollici con una risoluzione di 1024x768 pixel ed è alimentata da un processore Pentium 4 Mobile da 2,2 GHz. Include 1 GB di SDRAM DDR266, un disco rigido EIDE da 40 GByte e un'unità ottica combo CD-R/RW/DVD. Il pannello dispone di un'interfaccia USB frontale per un comodo accesso alle periferiche e funziona con un'alimentazione standard a 24 V CC. Questo modello viene fornito con il sistema operativo Windows 2000 Professional Multi-User Interface (MUI) preinstallato.

Caratteristiche

• Display touch screen a colori da 15 pollici
• Risoluzione dello schermo di 1024 x 768 pixel
• Processore Pentium 4 Mobile da 2,2 GHz
• SDRAM DDR266 da 1 GB (configurata come 2x512 MB)
• Unità disco rigido EIDE da 40 GByte da 3,5 pollici
• Unità ottica combo CD-R/RW/DVD integrata
• Comoda interfaccia USB frontale
• Ingresso di alimentazione standard a 24 V CC

Applicazioni

• Sistemi di visualizzazione dei processi e SCADA
• Pannelli di controllo delle macchine e interfaccia operatore
• Stazioni di acquisizione e registrazione dati
• Sale di controllo dell'automazione industriale
• Sistemi di esecuzione della produzione (MES)

Specifiche tecniche

Linee guida per l'installazione

1. 1 Preparazione della posizione di montaggio: Verificare che le dimensioni dell'apertura del pannello corrispondano alle specifiche dell'unità. Assicurarsi che vi sia spazio sufficiente per la ventilazione intorno alla parte posteriore dell'unità, per evitare il surriscaldamento.
2. 2 Montaggio del Panel PC: Inserire il Panel PC nell'apertura predisposta dalla parte anteriore dell'armadio. Fissarlo uniformemente utilizzando tutti i morsetti e gli elementi di fissaggio forniti, serrandoli alla coppia consigliata dal produttore per garantire una tenuta adeguata.
3. 3 Collegamento della terra di protezione (PE): Collegare il morsetto di messa a terra dello chassis alla barra della terra di protezione dell'armadio di controllo utilizzando un conduttore a bassa impedenza. Un collegamento di terra affidabile è fondamentale per la sicurezza e l'immunità ai disturbi.
4. 4 Collegamento dell'alimentazione: Collegare una fonte di alimentazione CC stabile e regolata da 24 V ai morsetti di ingresso dell'alimentazione designati. Verificare la corretta polarità (+/-) prima di alimentare il circuito. Utilizzare cavi di sezione adeguata all'assorbimento di corrente.
