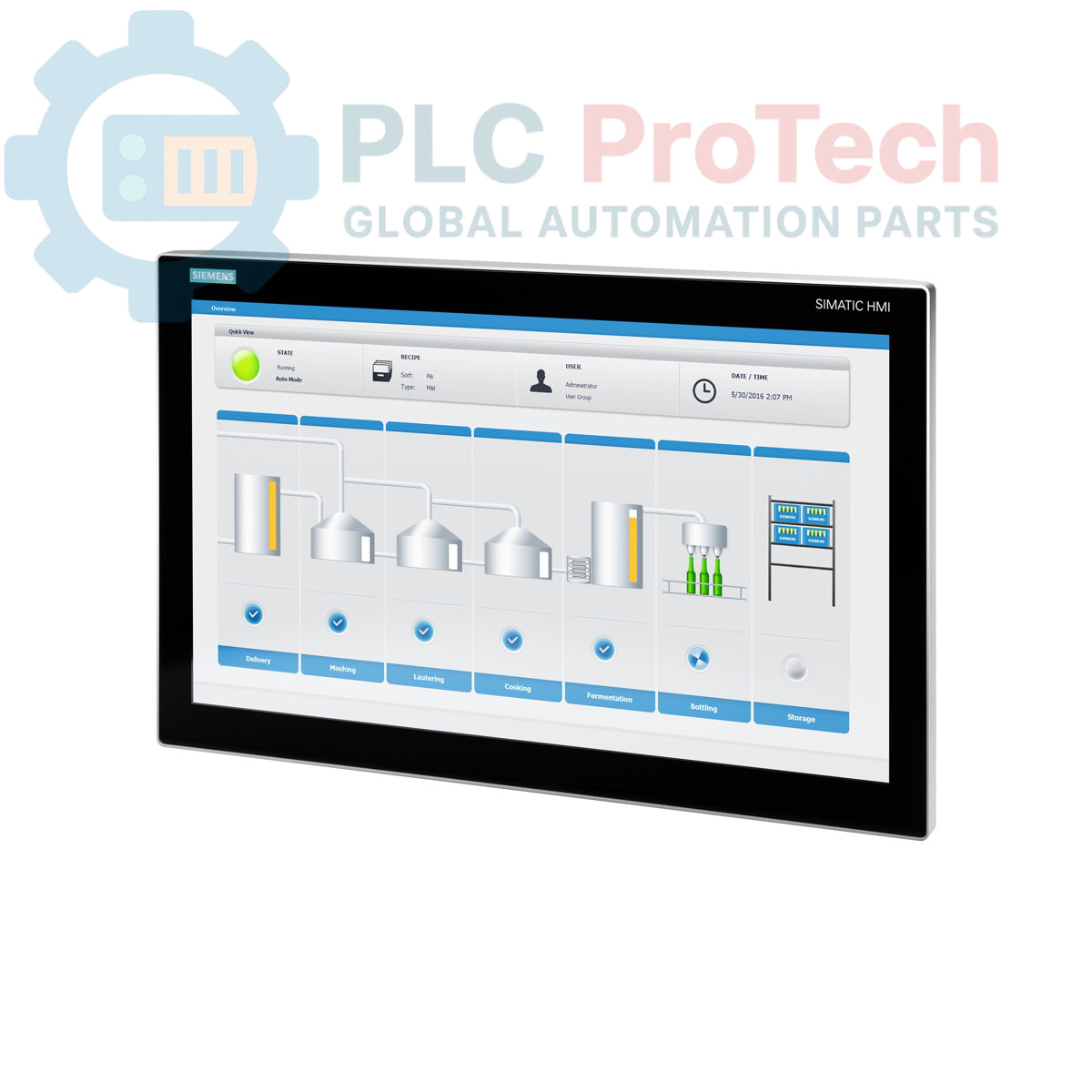

Siemens 6AV7863-2MA00-0AA0 SIMATIC IFP1500 display a pannello piatto

Descrizione

Questo è un display flat panel industriale SIMATIC IFP1500, modello Siemens 6AV7863-2MA00-0AA0, progettato per applicazioni di visualizzazione e controllo a livello macchina. È dotato di un display widescreen da 15 pollici (16:9) con funzionalità multitouch e una risoluzione nativa di 1366 x 768 pixel. L'unità funziona con un'alimentazione standard a 24 V CC e offre una connettività video flessibile tramite interfacce DisplayPort e DVI. È incluso un cavo DVI/USB da 1,8 metri per l'integrazione immediata con un sistema host.

Caratteristiche

• Display widescreen da 15 pollici con rapporto d'aspetto 16:9
• Tecnologia multitouch capacitiva per un controllo intuitivo da parte dell'operatore
• Risoluzione nativa ad alta nitidezza di 1366 x 768 pixel
• Doppie opzioni di ingresso video con interfacce DisplayPort e DVI
• Alimentato da un alimentatore industriale standard a 24 V CC
• Supporta l'installazione standard con lunghezze dei cavi fino a 5 metri
• Include un cavo DVI/USB da 1,8 m per i dati video e touch

Applicazioni

• Interfaccia uomo-macchina (HMI) per il controllo delle macchine
• Stazioni di visualizzazione dei processi e monitoraggio SCADA
• Terminali dati e pannelli operatore per reparti di produzione
• Integrazione con PC industriali e controller embedded

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare che le dimensioni dell'apertura del pannello siano corrette per l'alloggiamento del display. Assicurarsi che la superficie di montaggio sia pulita, piana e rigida.
2. 2 Inserire il display nell'apertura del pannello dalla parte anteriore. Fissarlo dalla parte posteriore utilizzando tutti i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per garantire una tenuta adeguata.
3. 3 Collegare l'alimentatore a 24 V CC ai terminali designati. Ricontrollare la polarità (+/-) prima di alimentare il circuito.
4. 4 Collegare il cavo DisplayPort o DVI dal controller host alla porta corrispondente sul display. Serrare le eventuali viti di bloccaggio sul connettore.
5. 5 Collegare il cavo USB tra il display e il controller host per abilitare la funzionalità touch.
6. 6 Assicurarsi che il telaio del display sia correttamente collegato alla terra di protezione (PE) del pannello per garantire sicurezza e immunità ai disturbi.
