Siemens 6AV7872-0EA20-1AA0 SIMATIC Panel PC 677B

Descrizione

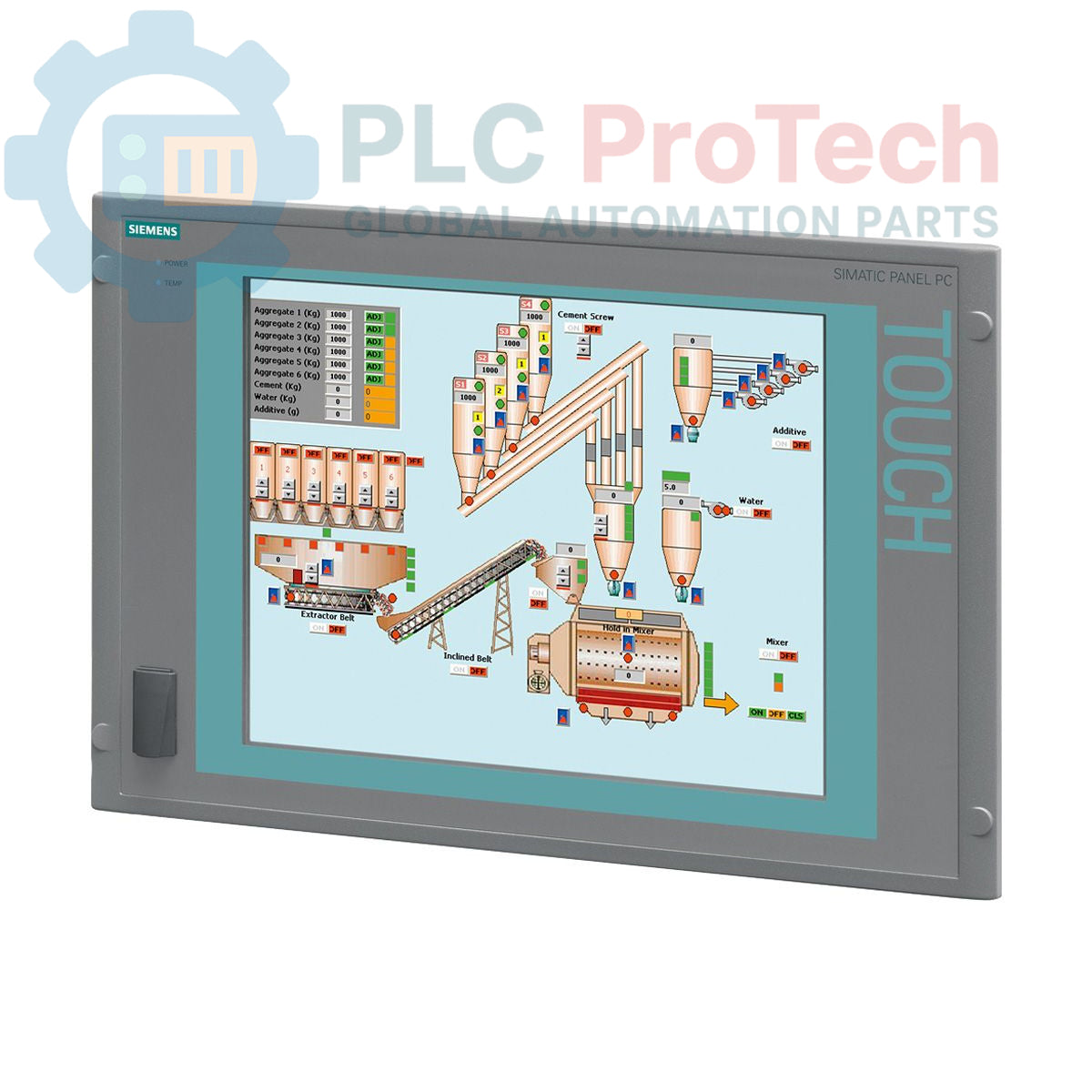

Questo è un SIMATIC Panel PC 677B di Siemens, modello 6AV7872-0EA20-1AA0, progettato per applicazioni industriali di interfaccia uomo-macchina (HMI) e controllo. È dotato di un display touchscreen da 15 pollici con risoluzione di 1024 x 768. L'unità è alimentata da un processore Intel Celeron M 440 a 1.86 GHz ed è dotata di 1 GB di RAM DDR2. Le opzioni di connettività includono due porte Ethernet 10/100/1000 Mbit/s, quattro porte USB 2.0 posteriori, un'interfaccia USB anteriore e una porta seriale COM1. Questa configurazione include un'alimentazione da 110/230V CA con un cavo di alimentazione per la Svizzera e offre due slot PCI per l'espansione.

Caratteristiche

• Display touchscreen da 15 pollici con risoluzione di 1024 x 768 pixel
• Processore Intel Celeron M 440 integrato (1.86 GHz, 1 MB SLC)
• 1 GB di RAM DDR2 per l'elaborazione delle applicazioni
• Doppie porte Ethernet Gigabit (2x 10/100/1000 Mbit/s)
• Quattro porte USB 2.0 posteriori e un'interfaccia USB anteriore per il collegamento delle periferiche
• Un'interfaccia seriale (COM1) per la comunicazione con dispositivi meno recenti
• Due slot PCI per l'espansione hardware
• Funziona con un'alimentazione da 110/230V CA

Applicazioni

• Sistemi di visualizzazione e controllo dei processi
• Acquisizione e monitoraggio dei dati delle macchine
• Interfacce operatore per l'automazione industriale
• Nodi di supervisione, controllo e acquisizione dati (SCADA)
• Piattaforme di elaborazione industriale

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimentazione dell'apparecchiatura: Prima dell'installazione, disalimentare completamente il quadro di controllo o il punto di montaggio. Verificare l'assenza di tensione utilizzando un multimetro calibrato. Applicare le procedure LOTO secondo quanto previsto dai protocolli di sicurezza del sito.
2. 2
   Montaggio a pannello: Preparare il foro nel pannello secondo i disegni dimensionali del produttore. Fissare il Panel PC nel foro utilizzando tutti i morsetti di montaggio forniti e serrandoli uniformemente per garantire una tenuta adeguata ed evitare la deformazione del telaio.
3. 3
   Collegamento della messa a terra di protezione: Collegare un conduttore di terra di protezione (PE) a bassa impedenza al terminale di messa a terra designato sul telaio del Panel PC. Questo è fondamentale sia per la sicurezza dell'operatore sia per l'immunità ai disturbi. Utilizzare un cavo di sezione adeguata e un terminale sicuro e resistente alle vibrazioni.
4. 4
   Collegamento dell'alimentazione: Collegare il cavo di alimentazione CA da 110/230 V al connettore di ingresso dell'alimentazione dell'unità. Assicurarsi che la tensione della sorgente corrisponda a quella nominale dell'unità. Instradare il cavo di alimentazione lontano dai cavi di segnale o di comunicazione sensibili per ridurre al minimo il rumore elettrico.
5. 5
   Collegamento delle interfacce: Collegare i cavi Ethernet, USB e seriali come richiesto dall'applicazione. Ove possibile, utilizzare cavi schermati per tutte le comunicazioni dati. Assicurarsi che tutti i connettori siano completamente inseriti e fissati.
6. 6
   Verifiche finali e messa in tensione: Dopo aver effettuato tutti i collegamenti, rimuovere i dispositivi LOTO e rialimentare il quadro. Accendere il Panel PC e verificare il corretto avvio e funzionamento del sistema. Procedere con la configurazione del software e la messa in servizio.
