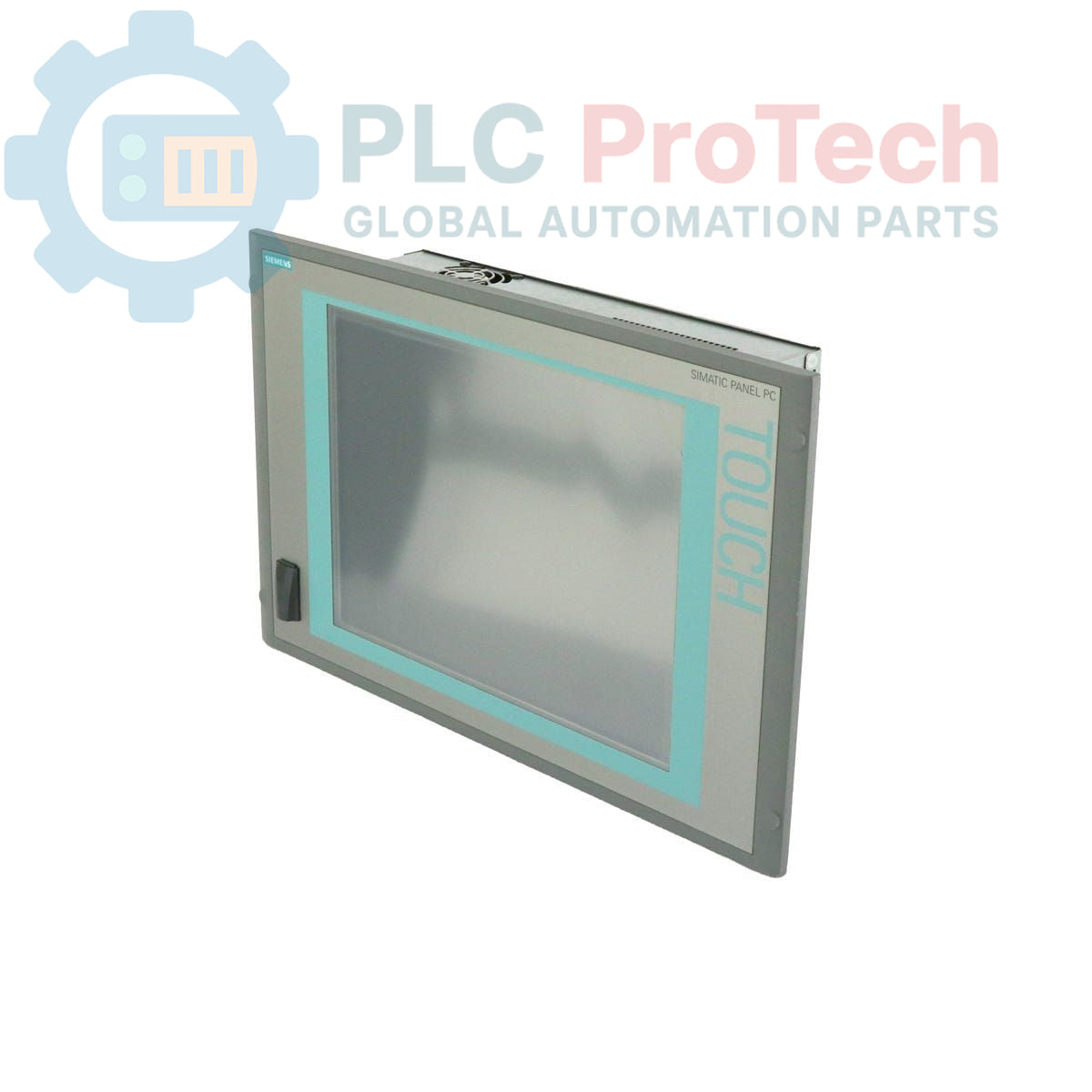

Siemens 6AV7885-2AK11-0AA1 SIMATIC HMI IPC 577C Panel PC

Descrizione

Questo è un SIMATIC HMI IPC 577C di Siemens, modello 6AV7885-2AK11-0AA1, progettato per applicazioni industriali di interfaccia uomo-macchina e controllo. È dotato di un display touch da 15 pollici ed è alimentato da un processore Intel Core 2 Duo da 1,86 GHz con 1 GB di RAM DDR3. Questa configurazione specifica include un'interfaccia PROFINET (IE) a doppia porta integrata per le comunicazioni industriali in tempo reale e una porta Gigabit Ethernet standard. L'unità è dotata di un'unità DVD RW come dispositivo di archiviazione di massa secondario, ma viene fornita senza un'unità di archiviazione primaria (ad es. HDD o SSD) e senza un sistema operativo preinstallato, consentendo una configurazione software personalizzata. Funziona con un'alimentazione da 110/230 V CA.

Caratteristiche

• Display touch resistivo da 15 pollici per l'interazione con l'operatore
• Processore Intel Core 2 Duo con frequenza operativa di 1,86 GHz
• 1 GB di memoria di sistema DDR3 installata
• Interfaccia PROFINET (IE) integrata a doppia porta (2x 1 Gbit)
• Porta Gigabit Ethernet standard (10/100/1000 Mbps)
• Uno slot PCI disponibile per l'espansione hardware
• Cinque porte USB in totale (quattro sul retro, una sul pannello frontale)
• Dotato di unità DVD RW per l'archiviazione secondaria
• Alimentatore flessibile da 110/230 V CA conforme alle norme NAMUR

Applicazioni

• Visualizzazione e controllo a livello macchina
• Sistemi di monitoraggio dei processi e acquisizione dati
• Terminali per sistemi di esecuzione della produzione (MES)
• Sale di controllo per l'automazione industriale
• Applicazioni client SCADA

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che il quadro di comando sia disalimentato e verificare che si trovi a potenziale zero prima di iniziare i lavori.
2. 2 Preparare l'apertura nel pannello secondo i disegni dimensionali del produttore. Assicurarsi che la superficie di montaggio sia pulita, piana e rigida.
3. 3 Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando tutti i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per garantire una tenuta adeguata.
4. 4 Collegare la messa a terra di protezione (PE) o il terminale di terra funzionale al punto di messa a terra principale del quadro utilizzando un conduttore a bassa impedenza. Questo collegamento è fondamentale per la sicurezza e l'immunità ai disturbi.
5. 5 Collegare l'alimentazione CA, i cavi di rete (Ethernet/PROFINET) e le eventuali periferiche USB. Assicurarsi che tutti i cavi dispongano di un adeguato scarico della trazione e siano instradati lontano dalle linee ad alta tensione.
6. 6 Dopo aver verificato tutti i collegamenti, rimuovere i dispositivi LOTO e riattivare l'alimentazione del quadro. Procedere con l'installazione del sistema operativo e del software applicativo.
