Siemens 6AV7893-0BD20-1AC0 SIMATIC IPC677C Panel PC

Descrizione

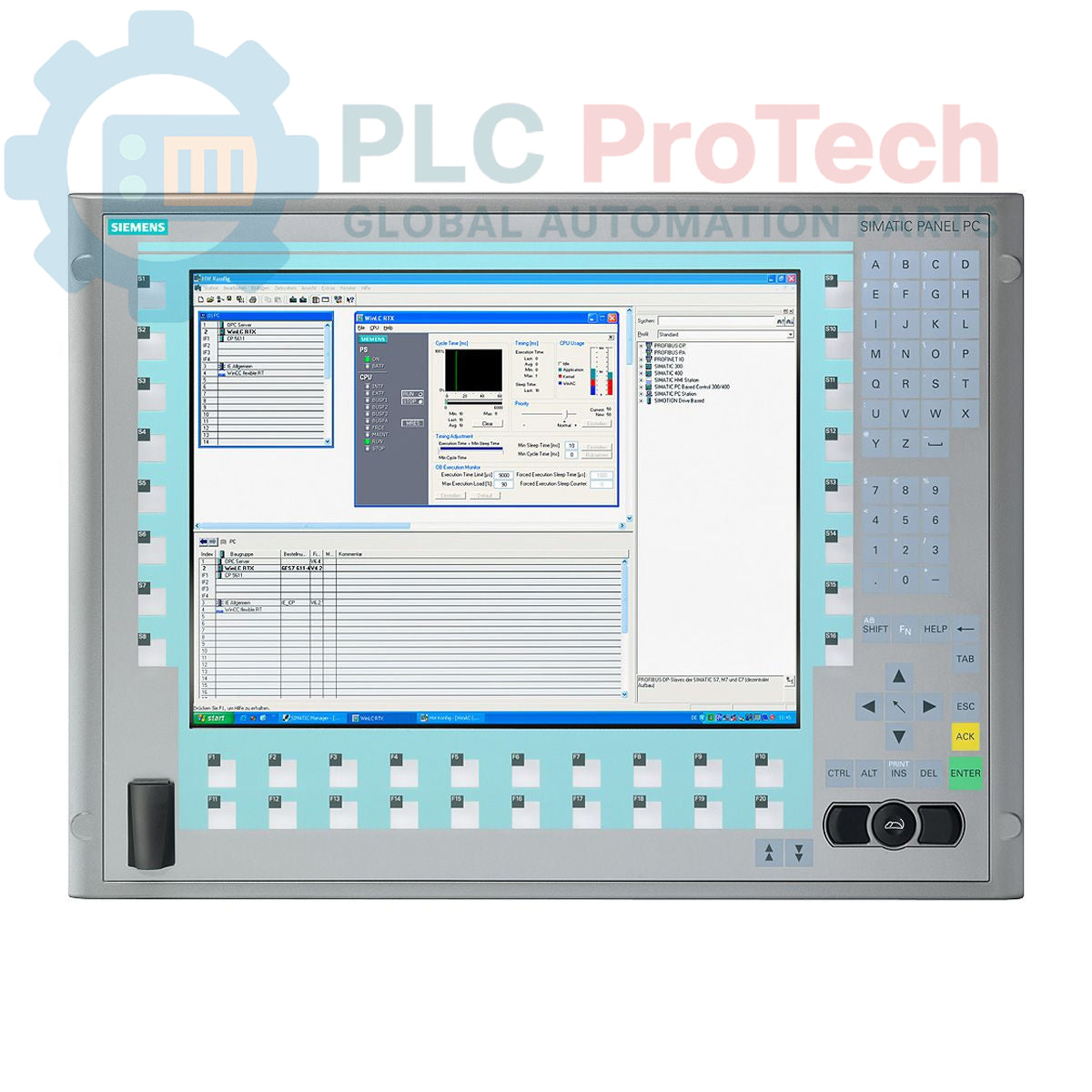

Il Siemens 6AV7893-0BD20-1AC0 è un Panel PC SIMATIC IPC677C progettato per applicazioni HMI impegnative in ambienti industriali. Questa unità dispone di un display da 15 pollici con azionamento a chiave e una risoluzione di 1024x768, ed è alimentata da un processore Core i3-330E Intel. È preconfigurata con 3 GB di RAM DDR3, un HDD SATA da 250 GB e un'unità DVD per una gestione versatile dei dati. La connettività è garantita da due porte Gigabit Ethernet, più porte USB 2.0 e un'interfaccia seriale. Il sistema include il monitoraggio integrato del watchdog, della temperatura e dello stato delle ventole, oltre a un controller RAID integrato per l'integrità dei dati. Questo modello viene fornito con Windows 7 Ultimate a 32 bit preinstallato.

Caratteristiche

• Display da 15 pollici con interfaccia ad azionamento a chiave
• Processore Intel Core i3-330E dual-core
• Timer watchdog integrato per il monitoraggio del sistema
• Monitoraggio integrato della temperatura e della velocità delle ventole
• Controller RAID integrato per una maggiore affidabilità dell'archiviazione
• Porta USB anteriore per un accesso pratico
• Porte Gigabit Ethernet doppie per la ridondanza o la separazione della rete
• Due slot PCI liberi per l'espansione hardware

Applicazioni

• Visualizzazione e controllo dei processi (SCADA/HMI)
• Acquisizione e registrazione dei dati
• Interfacce di controllo delle macchine
• Sistemi di esecuzione della produzione (MES)
• Automazione industriale e operazioni nell'area di produzione

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che il quadro di destinazione sia diseccitato e sottoposto a blocco di sicurezza. Verificare l'assenza di tensione prima di procedere.
2. 2 Predisporre l'apertura nel pannello secondo le specifiche meccaniche del dispositivo. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di detriti.
3. 3 Inserire il Panel PC nell'apertura dal lato frontale. Fissarlo dal retro utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per garantire una corretta tenuta.
4. 4 Collegare un conduttore di protezione (PE) a bassa impedenza al terminale di messa a terra designato sul telaio del PC. Questo è fondamentale per la sicurezza elettrica e l'immunità ai disturbi.
5. 5 Collegare il cavo di alimentazione CA da 110/230 V all'ingresso di alimentazione dell'unità. Assicurarsi che la tensione della sorgente corrisponda a quella nominale del dispositivo.
6. 6 Collegare i cavi Ethernet, USB e tutti gli altri cavi delle periferiche richiesti. Assicurarsi che i cavi siano adeguatamente protetti da trazione e instradati in modo da prevenirne il distacco accidentale.
7. 7 Dopo aver verificato che tutti i collegamenti siano sicuri, rimuovere i dispositivi LOTO e riattivare il quadro principale. Accendere il Panel PC e verificare che il sistema operativo si avvii correttamente.
