6AV7885-2AK21-1DA8 SIMATIC HMI IPC 577C Panel PC Siemens

Descrizione

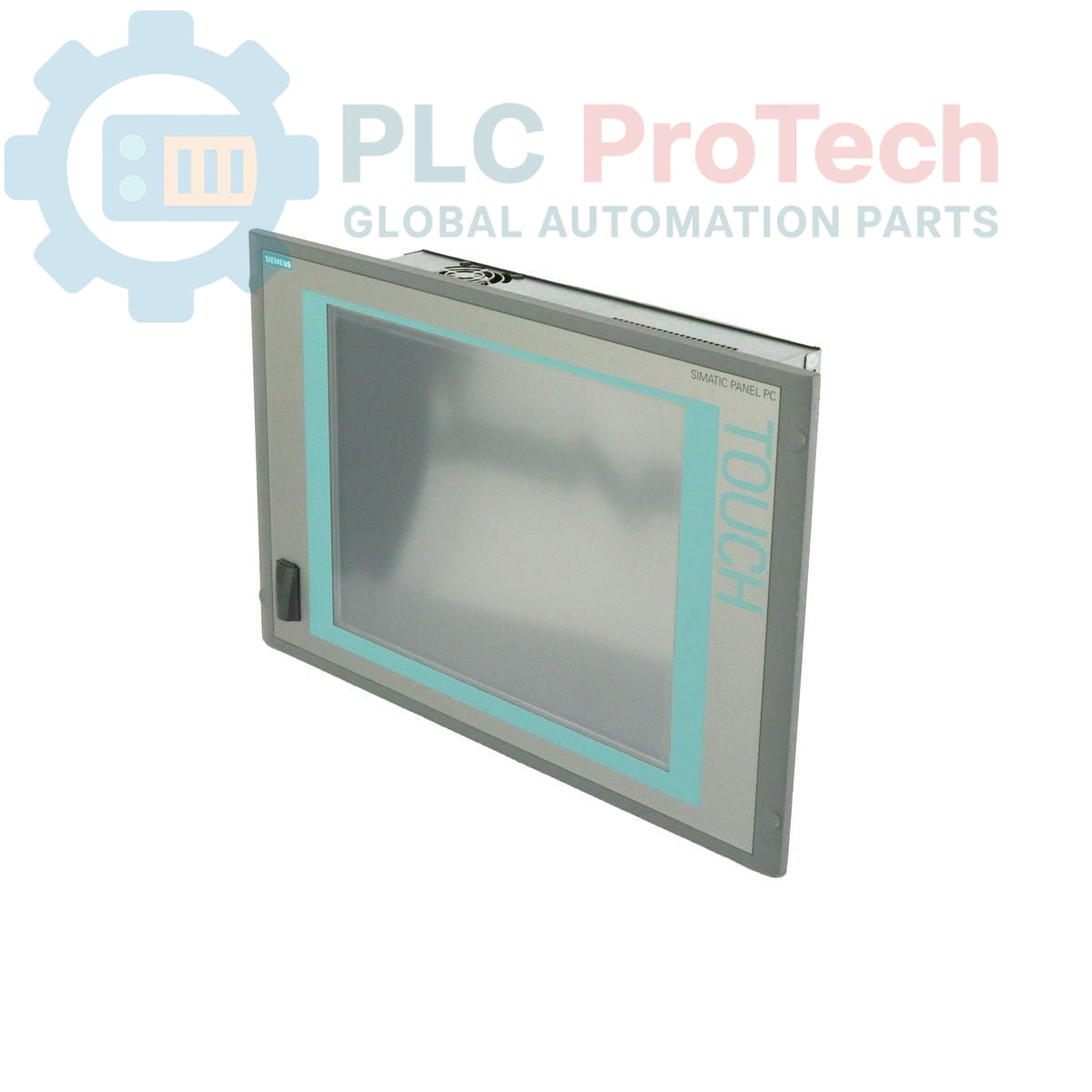

Si tratta di un Siemens 6AV7885-2AK21-1DA8, un Panel PC industriale della serie SIMATIC HMI IPC 577C progettato per attività di controllo e visualizzazione a livello macchina. L'unità integra un display touch da 15 pollici ed è dotata di un processore Intel Core 2 Duo da 1,86 GHz con 2 GB di RAM DDR3. Offre una connettività affidabile con due porte PROFINET (IE) da 1 Gbit, Ethernet standard e diverse interfacce USB. Il sistema è dotato di un HDD SATA da 320 GB con Windows XP Professional preinstallato e include un'unità DVD RW per una gestione flessibile dei dati. Un singolo slot PCI consente l'espansione hardware.

Caratteristiche

• Display touchscreen resistivo da 15 pollici per l'interfaccia operatore
• Processore Intel Core 2 Duo con frequenza di 1,86 GHz
• 2 GB di memoria di sistema DDR3
• Disco rigido SATA da 320 GB per la memoria primaria
• Unità ottica DVD RW integrata
• Doppie interfacce PROFINET (IE) da 1 Gbit per il networking industriale
• Porta Ethernet standard da 10/100/1000 Mbps
• Uno slot PCI disponibile per schede di espansione
• Funziona con un'alimentazione a 24 V CC
• Preinstallato con il sistema operativo Windows XP Professional

Applicazioni

• Interfaccia uomo-macchina (HMI) a livello macchina
• Visualizzazione e controllo dei processi
• Sistemi di acquisizione e registrazione dei dati
• Terminali per sistemi di gestione della produzione (MES)
• Pannelli di controllo per l'automazione industriale

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disattivare l'alimentazione dell'apparecchiatura: Prima di iniziare, assicurarsi che il quadro di comando e tutti i macchinari correlati siano completamente privi di tensione e bloccati. Verificare l'assenza di tensione.
2. 2 Preparare l'apertura del pannello: Verificare che le dimensioni dell'apertura del pannello corrispondano ai requisiti di montaggio dell'IPC 577C. Assicurarsi che la superficie di montaggio sia pulita, piana e sufficientemente rigida da sostenere il peso dell'unità.
3. 3 Montare l'unità: Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal lato posteriore utilizzando i morsetti di montaggio in dotazione, serrandoli uniformemente per garantire una tenuta adeguata e un fissaggio sicuro.
4. 4 Collegare la terra di protezione: Collegare il morsetto principale della terra di protezione (PE) sull'unità al punto di messa a terra centrale del quadro utilizzando un conduttore a bassa impedenza di sezione adeguata. Questo è fondamentale per la sicurezza e l'immunità ai disturbi.
5. 5 Collegare l'alimentazione: Collegare l'alimentatore da 24 V CC ai morsetti di ingresso dell'alimentazione designati, rispettando la polarità corretta. Utilizzare cavi di sezione adeguata al carico.
6. 6 Collegare le interfacce: Collegare PROFINET, Ethernet, USB e tutti gli altri cavi periferici necessari. Assicurarsi che tutti i connettori siano inseriti completamente e fissati. Instradare i cavi in modo da prevenire tensioni e interferenze.
7. 7 Controllo finale e riattivazione: Dopo un'ispezione finale di tutti i collegamenti, rimuovere i lucchetti e i cartellini e riattivare l'alimentazione del quadro. Il Panel PC si avvierà e sarà possibile procedere con la messa in servizio.
