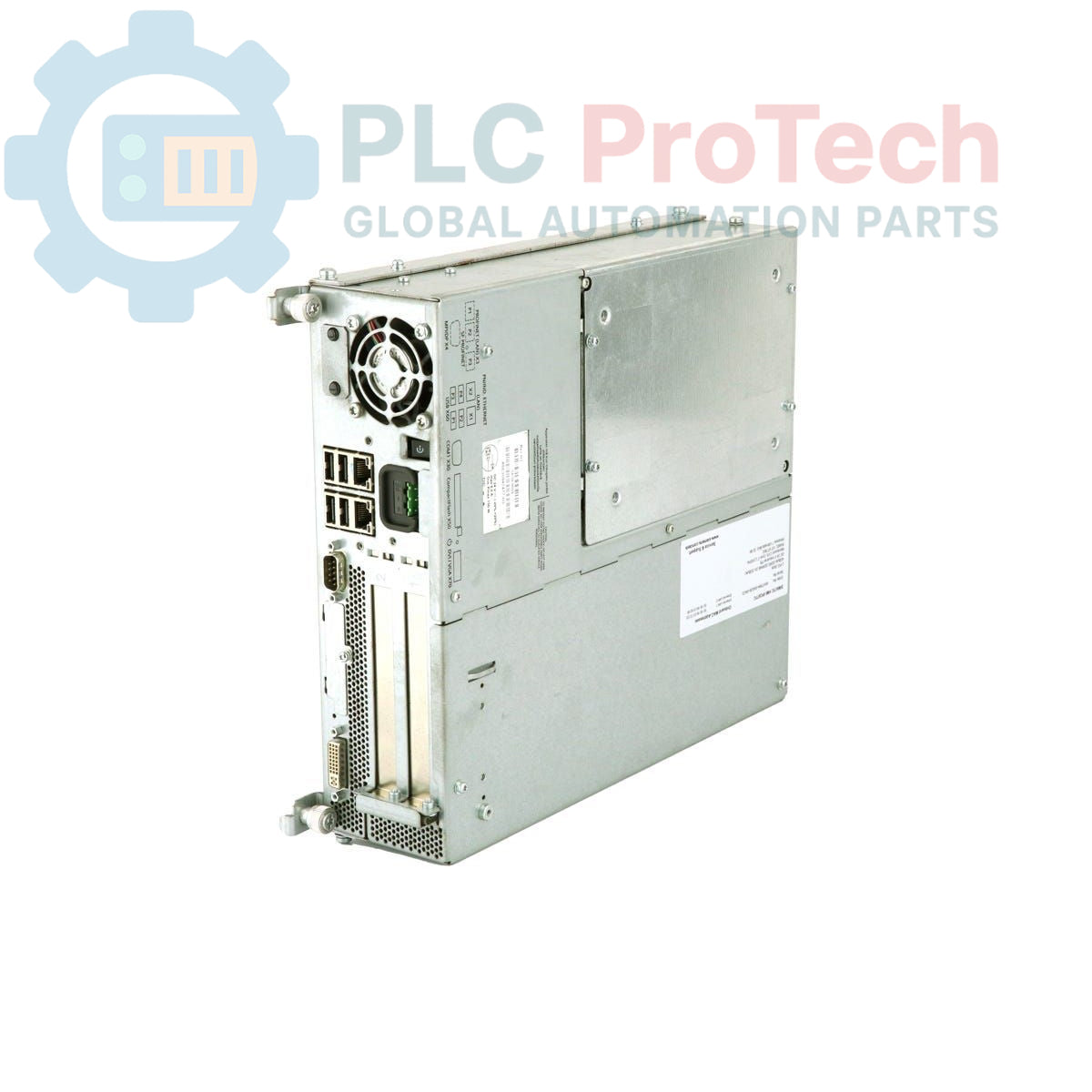

Siemens 6AV7892-0FG32-1AC0 SIMATIC IPC677C Panel PC

Descrizione

Questo è un Siemens 6AV7892-0FG32-1AC0 SIMATIC IPC677C, un Panel PC di livello industriale progettato per applicazioni di interfaccia uomo-macchina (HMI) e controllo. È dotato di un display touch da 15 pollici con una risoluzione di 1024x768 pixel ed è alimentato da un processore Intel Core i7-610E. Il sistema è configurato con 4 GB di RAM DDR3 e un array di archiviazione RAID1 mirror che utilizza due unità SATA da 320 GB per la ridondanza dei dati. Le funzioni di monitoraggio integrate per lo stato del watchdog, la temperatura e la ventola garantiscono l'affidabilità operativa. Questa unità funziona con un'alimentazione CA da 110/230 V e viene fornita con il sistema operativo Windows 7 Ultimate 32-bit preinstallato.

Caratteristiche

• Touch screen resistivo integrato da 15 pollici
• Processore Intel Core i7 dual-core
• Controller RAID integrato per la configurazione di dischi mirror (RAID1)
• Monitoraggio integrato del watchdog, della temperatura del sistema e della velocità della ventola
• Doppie porte Ethernet Gigabit per la connettività di rete
• Porta USB accessibile frontalmente per il pratico collegamento di periferiche
• Include un'unità ottica DVD+/-R+/-RW
• Due slot PCI disponibili per l'espansione hardware

Applicazioni

• Visualizzazione dei processi e sistemi SCADA
• Controllo delle macchine e acquisizione dati
• Sistemi di gestione della produzione (MES)
• Registrazione e analisi dei dati industriali
• Pannelli di controllo per l'automazione industriale

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

1. 1 Disalimentazione del sistema: prima dell'installazione, scollegare completamente l'alimentazione principale dal pannello di controllo o dall'involucro. Verificare l'assenza di tensione utilizzando un multimetro calibrato.
2. 2 Preparazione dell'apertura del pannello: assicurarsi che le dimensioni dell'apertura del pannello corrispondano alle specifiche di installazione dell'IPC677C. Pulire la superficie di montaggio per garantire una tenuta adeguata.
3. 3 Montaggio dell'unità: inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per garantire una tenuta uniforme.
4. 4 Collegamento della terra di protezione (PE): collegare il terminale di messa a terra dello chassis alla barra collettrice della terra di protezione dell'involucro utilizzando un conduttore a bassa impedenza. Questo è fondamentale per la sicurezza e l'immunità ai disturbi.
5. 5 Collegamento dell'alimentazione e delle periferiche: collegare il cavo di alimentazione CA, Ethernet, USB e qualsiasi dispositivo seriale. Assicurarsi che tutti i cavi siano fissati saldamente e dispongano di un adeguato scarico della trazione.
6. 6 Accensione e test: dopo aver sgomberato l'area di lavoro e chiuso l'involucro, rialimentare l'alimentazione principale. Accendere il Panel PC e verificare il corretto avvio e il funzionamento del sistema.
