Siemens 6AV7894-0BD10-0AA0 SIMATIC IPC677C Panel PC

Descrizione

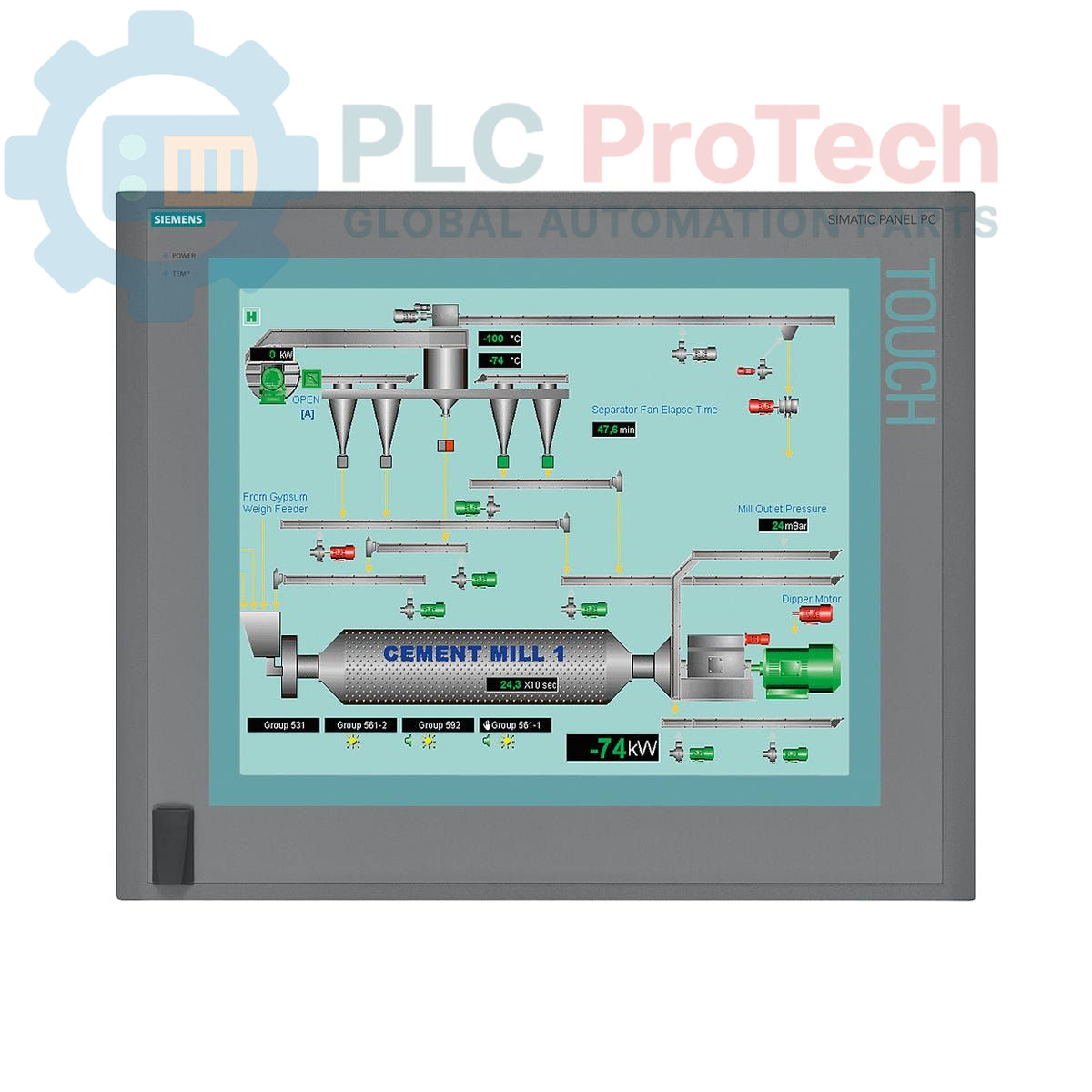

Il Siemens 6AV7894-0BD10-0AA0 è un Panel PC della serie SIMATIC IPC677C progettato per applicazioni HMI (interfaccia uomo-macchina) impegnative in ambienti industriali. Questa unità integra un display touchscreen da 19 pollici con una risoluzione di 1280 x 1024 pixel ed è dotata di un processore Intel Core i3-330E. È equipaggiata con 2 GB di memoria DDR3, un disco rigido SATA da 250 GB e un'ampia gamma di interfacce, tra cui doppia Ethernet Gigabit e diverse porte USB. Il sistema include il monitoraggio integrato di watchdog, temperatura e stato delle ventole, nonché un controller RAID integrato per l'integrità dei dati.

Caratteristiche

• Display touchscreen a colori da 19 pollici con risoluzione 1280 x 1024
• Processore Intel Core i3-330E (2,13 GHz, 2 core / 4 thread)
• Memoria di sistema DIMM DDR3 1066 da 2 GB
• Disco rigido SATA da 250 GB per l'archiviazione di applicazioni e dati
• Doppie porte Ethernet 10/100/1000 Mbit/s per la connettività di rete
• Controller RAID integrato per una maggiore affidabilità dell'archiviazione
• Monitoraggio integrato del sistema per watchdog, temperatura e stato delle ventole
• Porta USB sul pannello anteriore per un accesso comodo
• Due slot PCI liberi per l'espansione hardware

Applicazioni

• Sistemi di interfaccia uomo-macchina (HMI) e SCADA
• Stazioni di visualizzazione e controllo dei processi
• Terminali per l'acquisizione e la registrazione dei dati
• Terminali client per sistemi di gestione della produzione (MES)
• Sale di controllo dell'automazione industriale e pannelli operatore

Specifiche tecniche

Linee guida per l'installazione

1. 1 Preparazione dell'apertura del pannello: Verificare le dimensioni dell'apertura dell'involucro rispetto ai disegni meccanici del dispositivo. Assicurarsi che la superficie di montaggio sia pulita, piana e sufficientemente rigida da sostenere il peso dell'unità.
2. 2 Montaggio dell'unità: Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando tutti i morsetti di montaggio forniti e serrandoli uniformemente alla coppia specificata dal produttore per garantire una tenuta adeguata.
3. 3 Collegamento della messa a terra di protezione: Collegare un conduttore di terra di protezione (PE) a bassa impedenza al morsetto di messa a terra dello chassis designato. Questo è un collegamento di sicurezza fondamentale e deve essere effettuato per primo.
4. 4 Collegamento dell'alimentazione: Collegare il cavo di alimentazione CA da 110/230 V al morsetto di ingresso dell'alimentazione dell'unità. Assicurarsi che la tensione della sorgente corrisponda a quella nominale del dispositivo.
5. 5 Collegamento delle periferiche: Collegare i cavi Ethernet, USB e seriali come richiesto dall'applicazione. Utilizzare cavi schermati per tutte le comunicazioni dati e instradarli separatamente dalle linee di alimentazione ad alta tensione per ridurre al minimo le interferenze.
6. 6 Controlli finali: Prima di alimentare l'unità, ricontrollare che tutti i collegamenti siano sicuri e corretti. Assicurarsi che attorno allo chassis dell'unità sia mantenuto uno spazio sufficiente per la ventilazione e una corretta dissipazione del calore.
