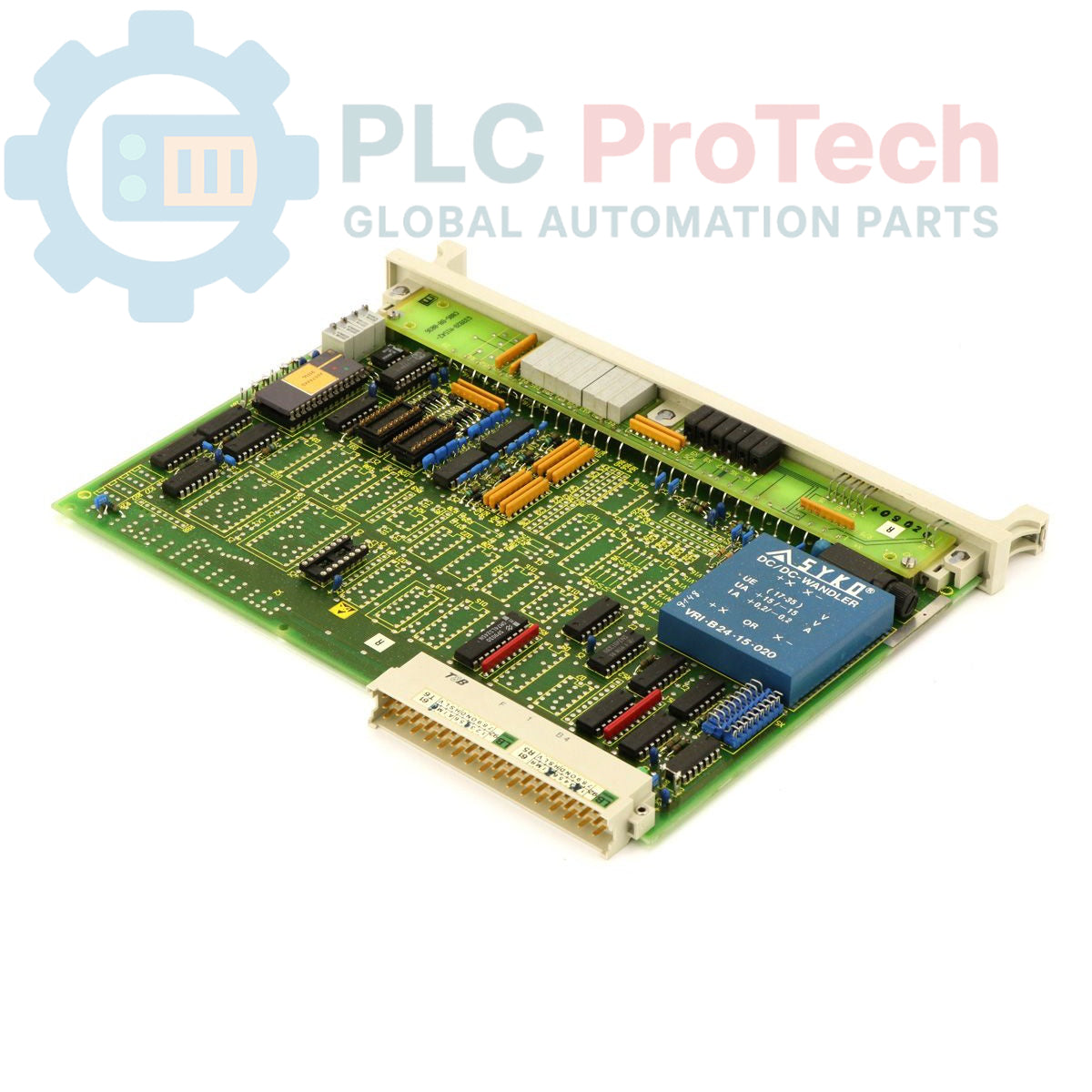

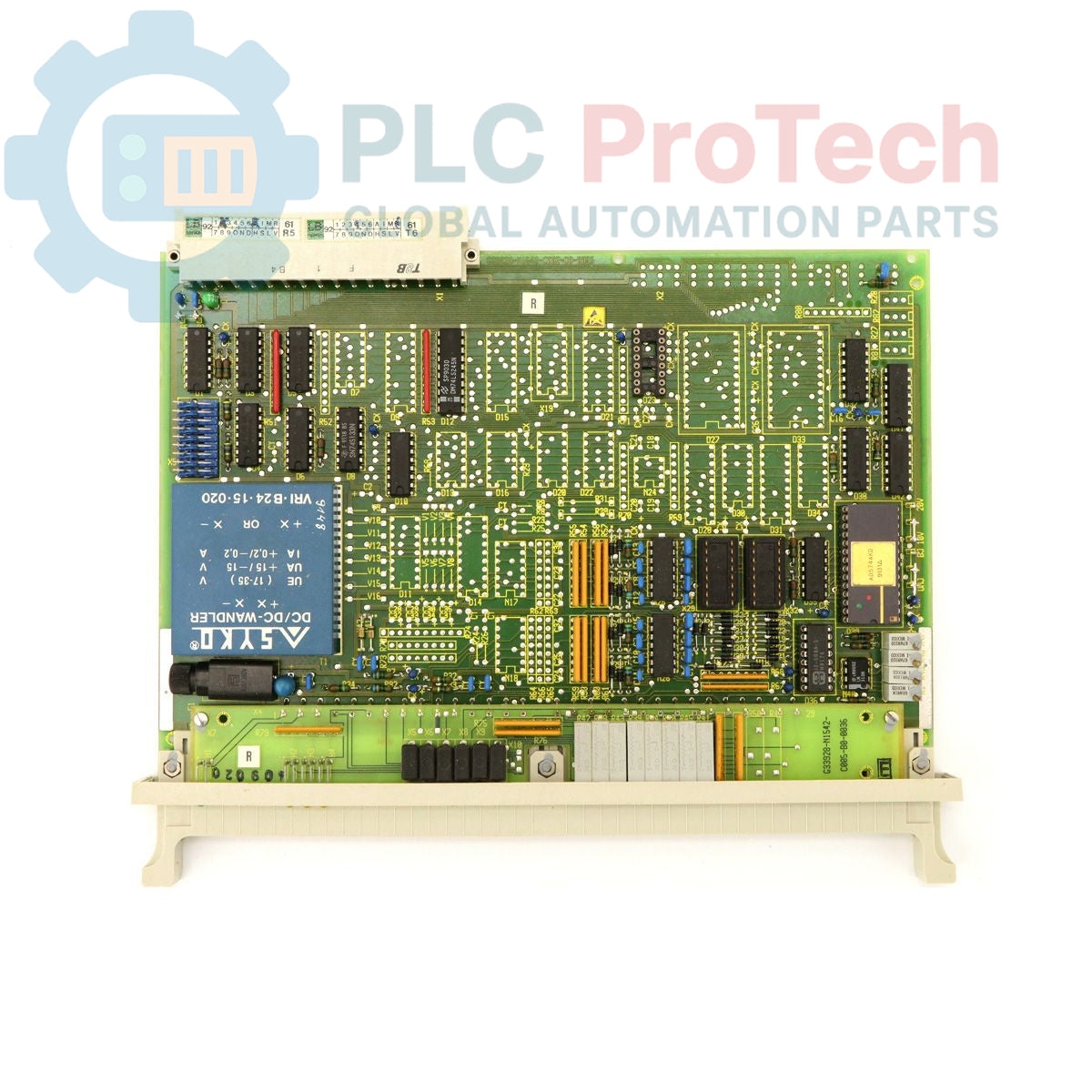

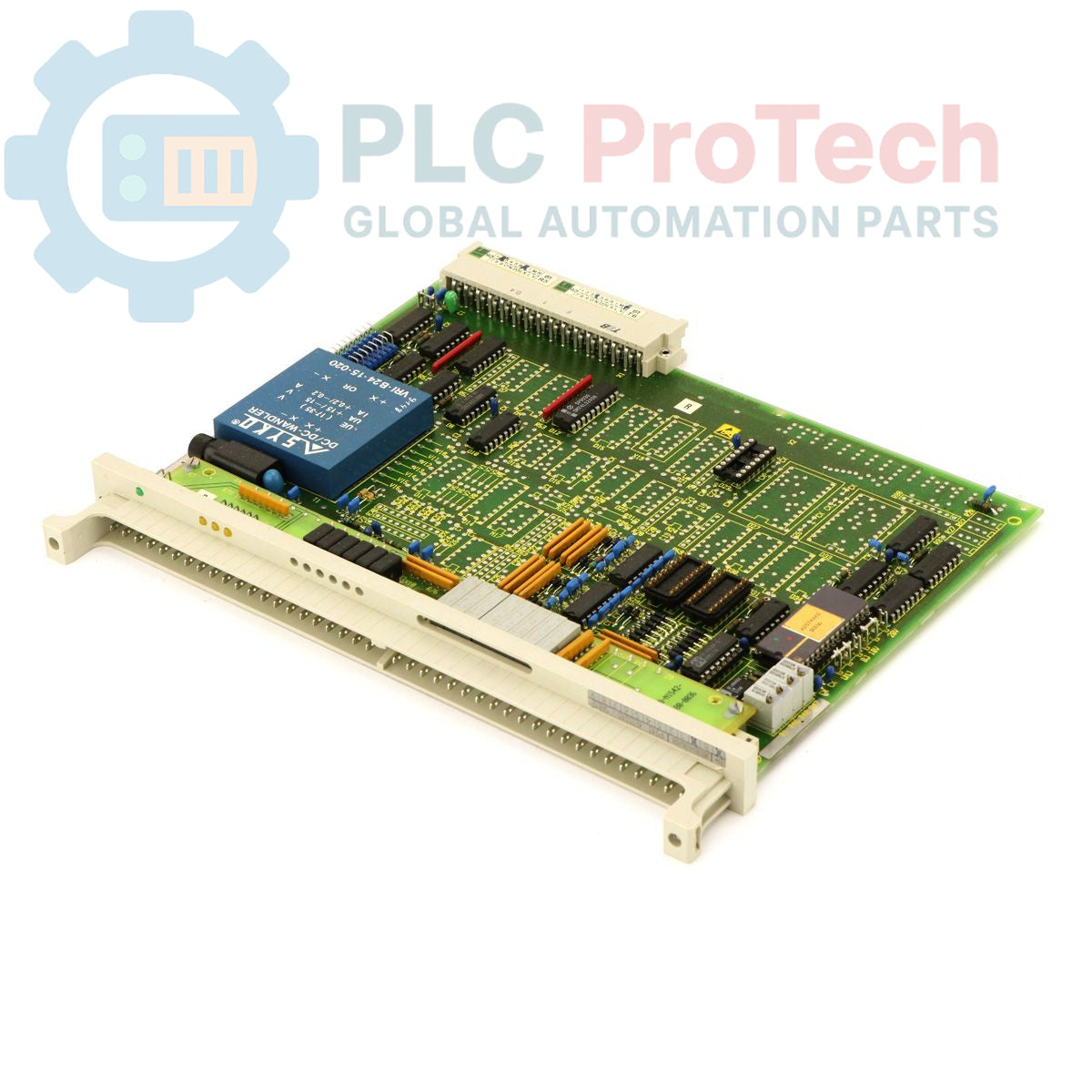

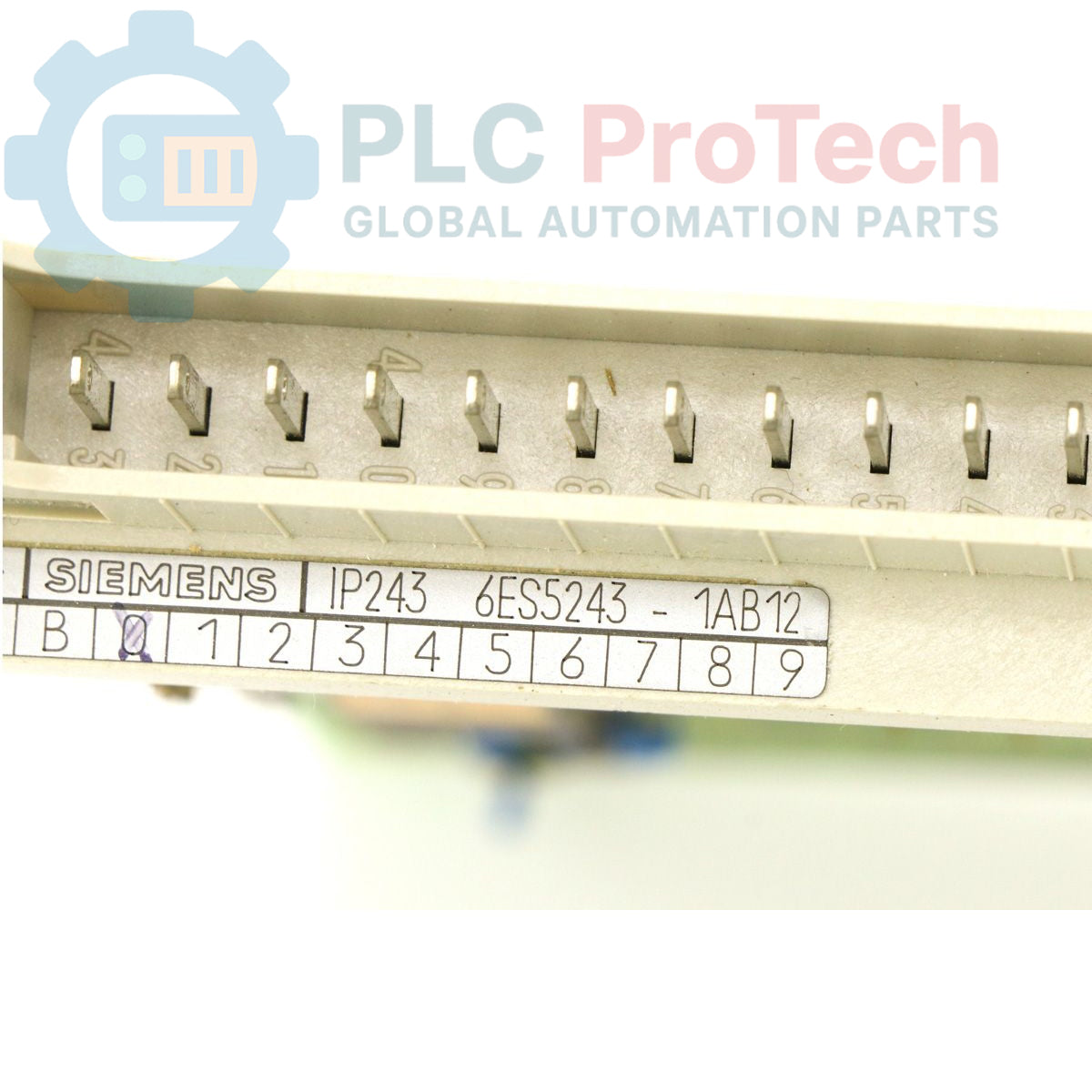

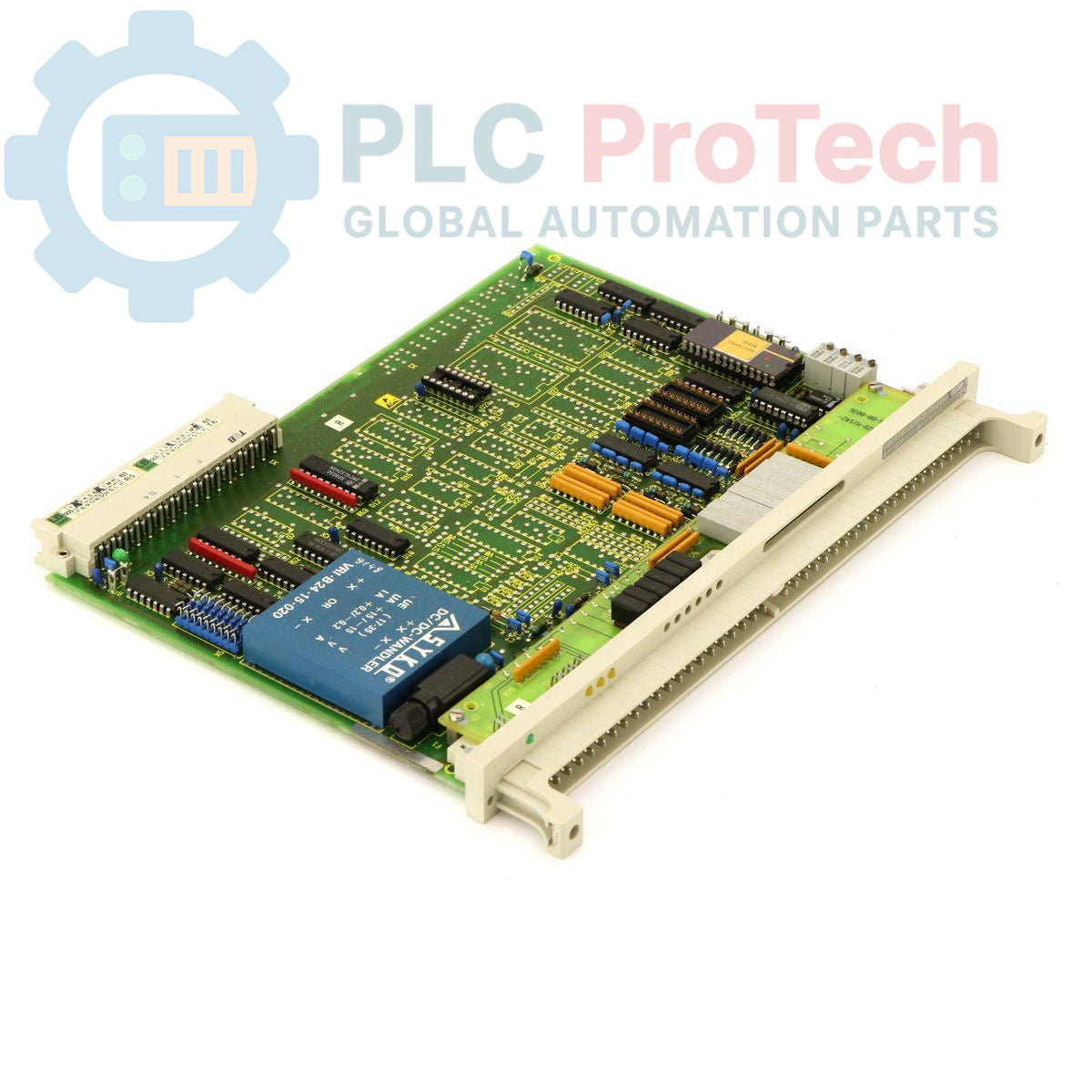

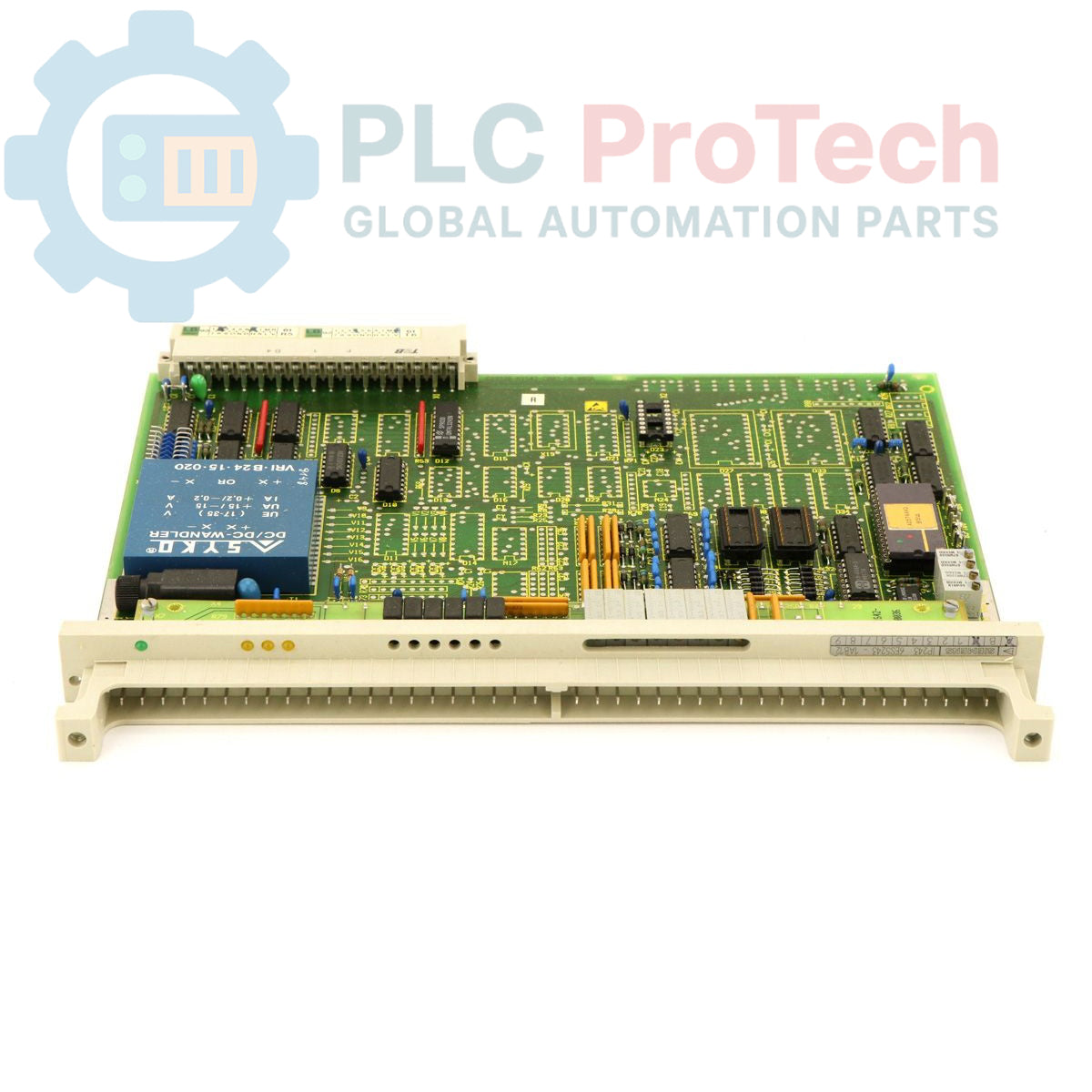

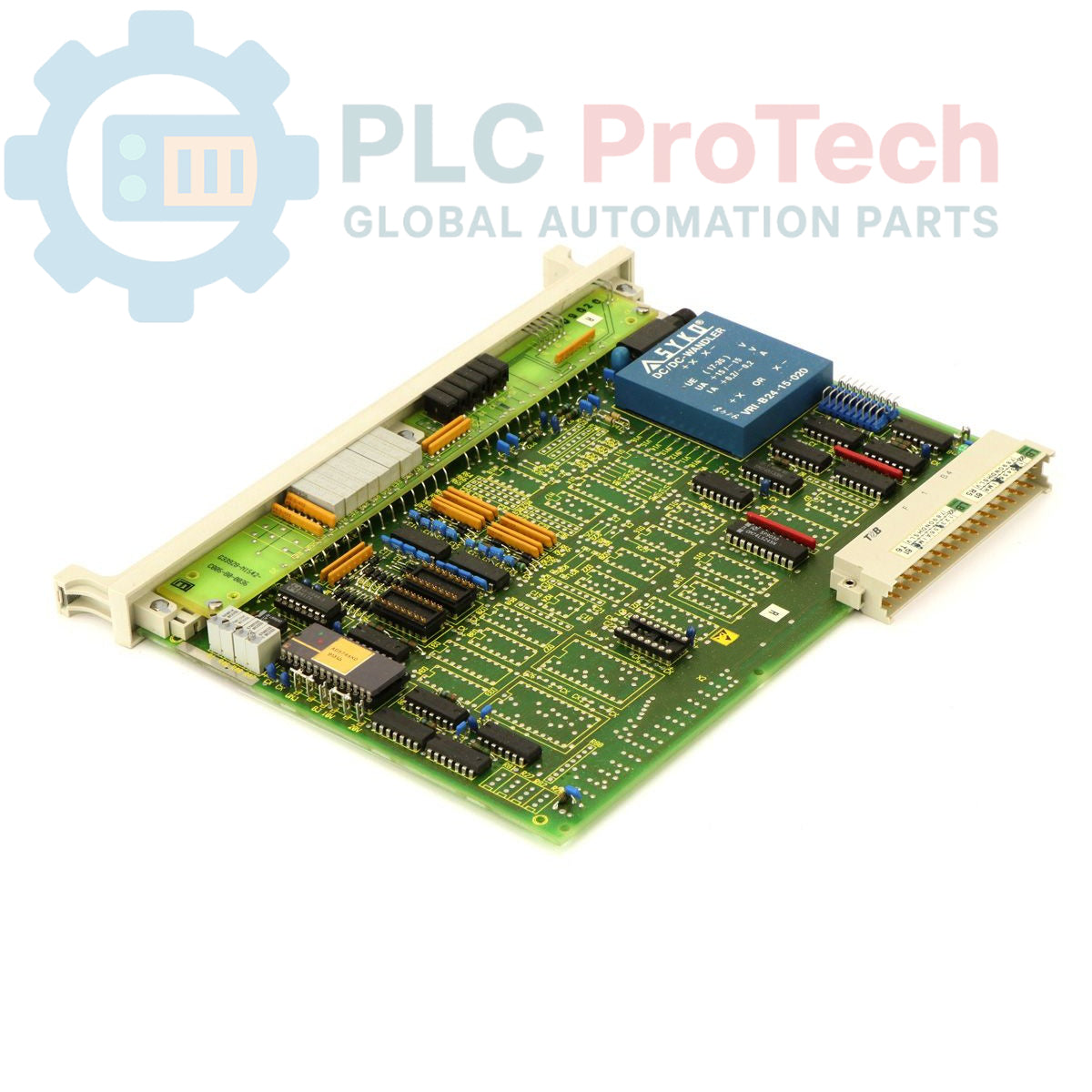

Modulo analogico SIMATIC S5 Siemens 6ES5243-1AB12

Descrizione

Il Siemens 6ES5243-1AB12 è un modulo analogico progettato per l'integrazione nel sistema di automazione SIMATIC S5. Questo modulo è progettato per l'elaborazione di segnali analogici nelle applicazioni di controllo industriale. Una caratteristica fondamentale di questa unità è il funzionamento senza un convertitore digitale/analogico integrato, che la rende adatta ai sistemi obsoleti o alle configurazioni che utilizzano hardware esterno per la conversione dei segnali. Realizzato per garantire affidabilità in ambienti di produzione impegnativi, il 6ES5243-1AB12 offre una soluzione duratura per la manutenzione e l'ampliamento delle installazioni SIMATIC S5 esistenti.

Caratteristiche

• Progettato per la famiglia di PLC Siemens SIMATIC S5.
• Consente l'elaborazione di segnali analogici per attività di controllo.
• Funziona senza un convertitore digitale-analogico (D/A) integrato.
• Costruzione robusta, adatta al funzionamento industriale continuo.
• Mantiene la compatibilità con specifiche architetture di sistemi S5 obsolete.

Applicazioni

• Controllo di linee di produzione obsolete
• Sistemi di automazione dei processi
• Sistemi di movimentazione e trasporto dei materiali
• Controllo di macchine utensili
• Impianti per il trattamento delle acque e delle acque reflue

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che tutta l'alimentazione al rack SIMATIC S5 sia scollegata e sottoposta a blocco e segnalazione (LOTO). Verificare l'assenza di energia con un multimetro calibrato prima di procedere.
2. 2 Utilizzare dispositivi di protezione individuale (DPI) appropriati, incluso un braccialetto antistatico collegato a un punto di messa a terra verificato, per prevenire danni al modulo dovuti a scariche elettrostatiche (ESD).
3. 3 Individuare lo slot corretto nel telaio S5. Se si sostituisce un modulo guasto, annotare la posizione e la configurazione del cablaggio prima della rimozione.
4. 4 Allineare il modulo con le guide della scheda e inserirlo saldamente nel connettore del backplane fino a inserirlo completamente. Fissare il modulo utilizzando le viti di ritenuta o il meccanismo di blocco.
5. 5 Ricollegare gli eventuali cavi di campo ai morsetti del connettore frontale, assicurandosi che tutti i collegamenti siano saldi e terminati correttamente secondo gli schemi originali del sistema.
6. 6 Dopo aver verificato tutti i collegamenti e sgomberato l'area di lavoro, rimuovere il dispositivo LOTO e riattivare il sistema. Monitorare gli indicatori diagnostici del modulo e il software di sistema per verificarne il corretto funzionamento.
