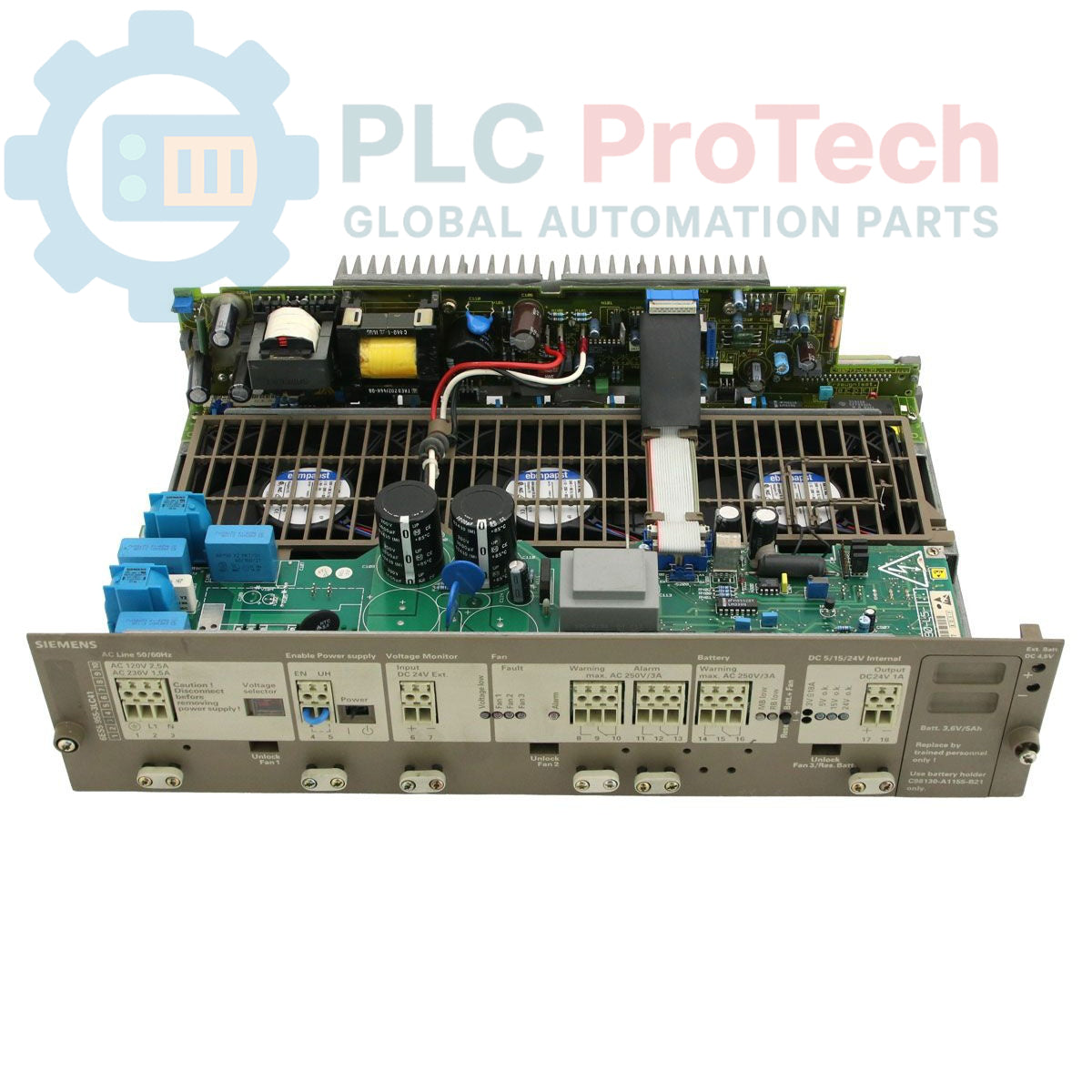

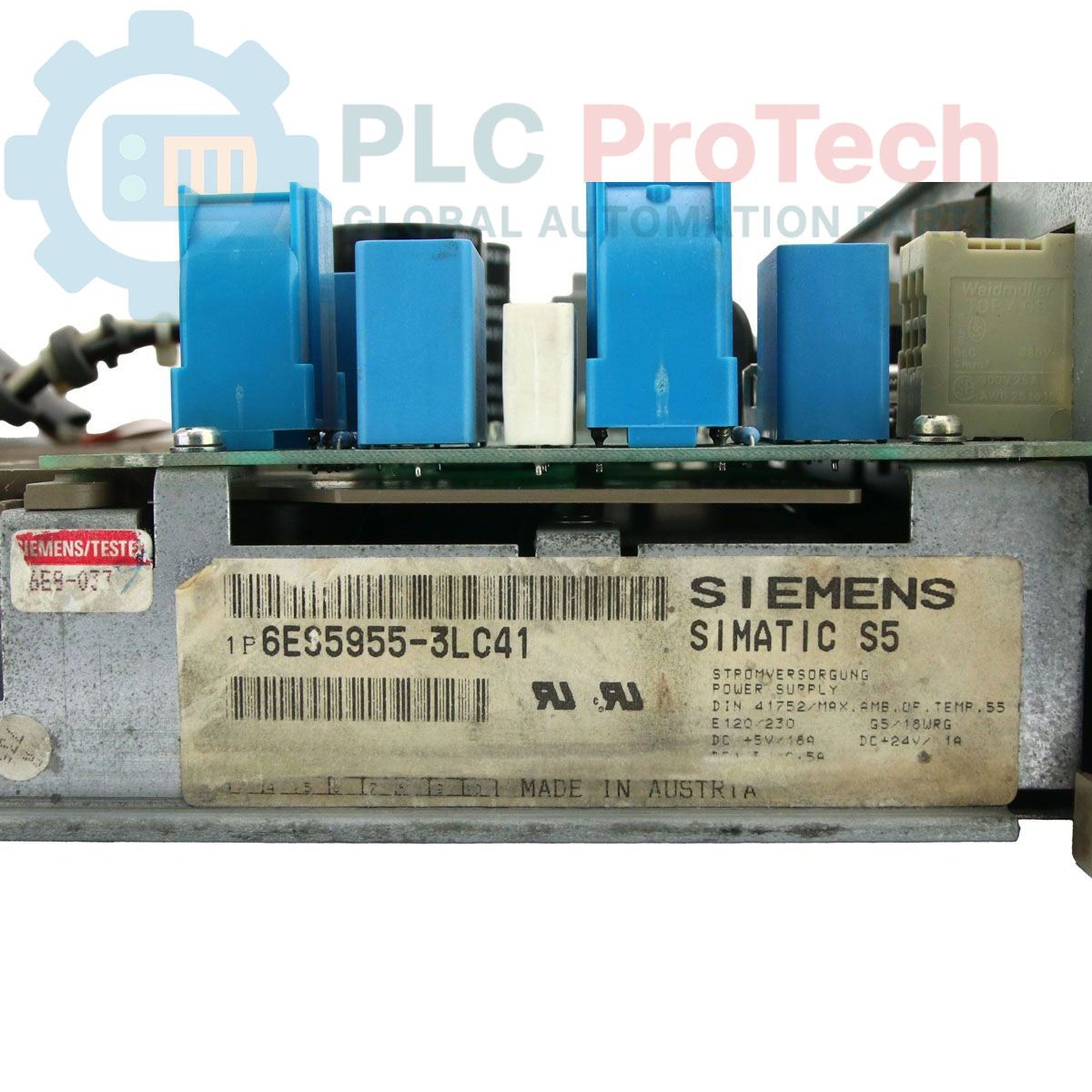

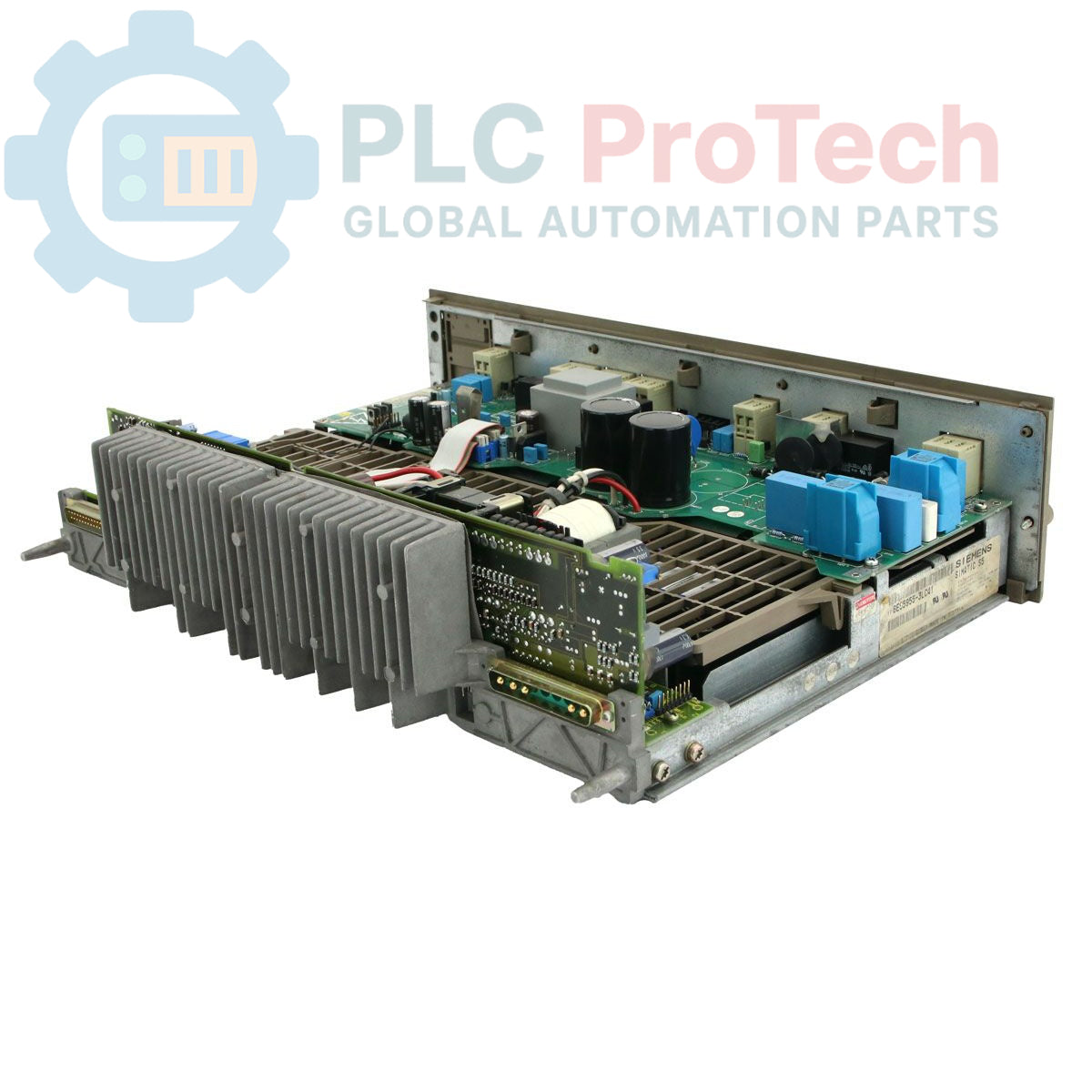

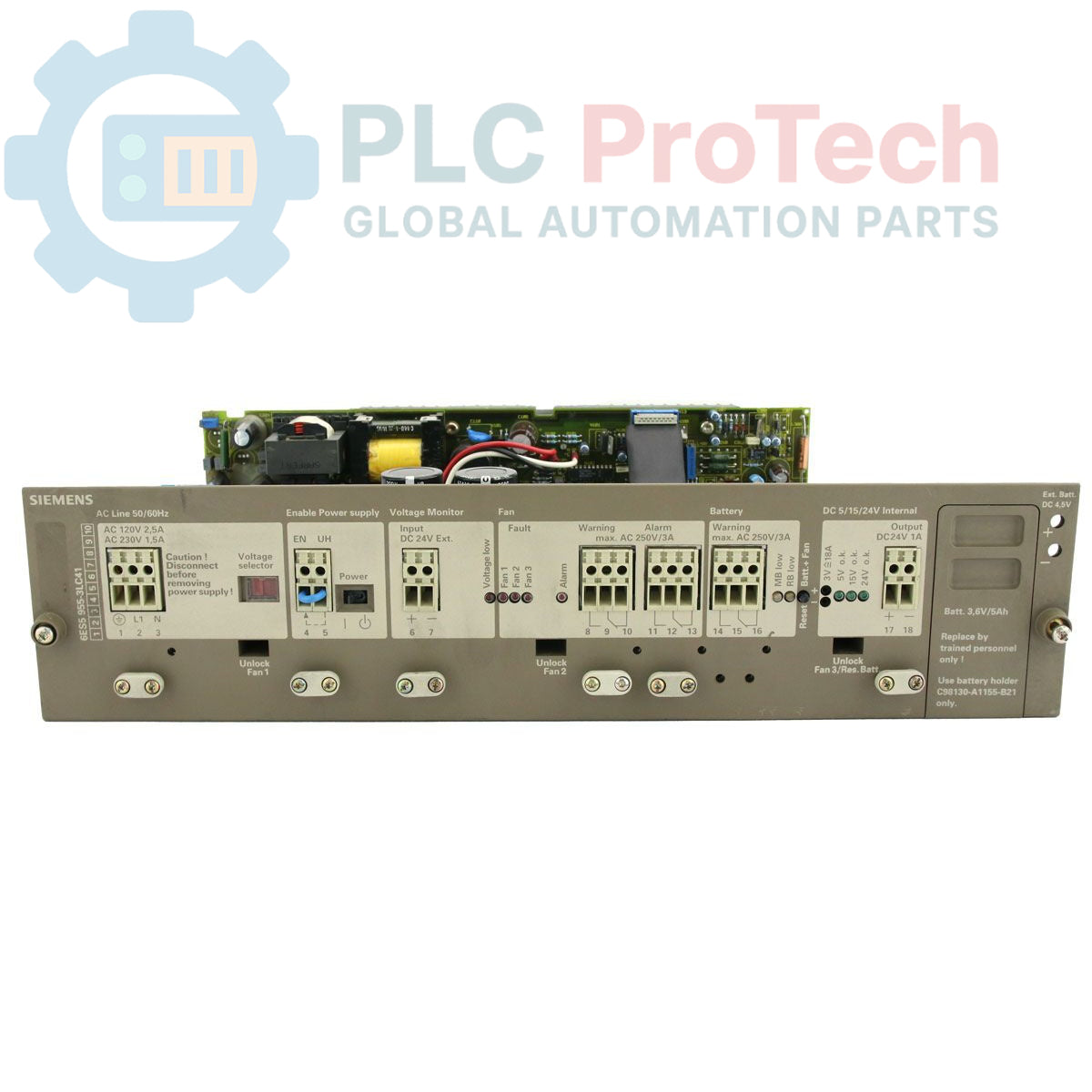

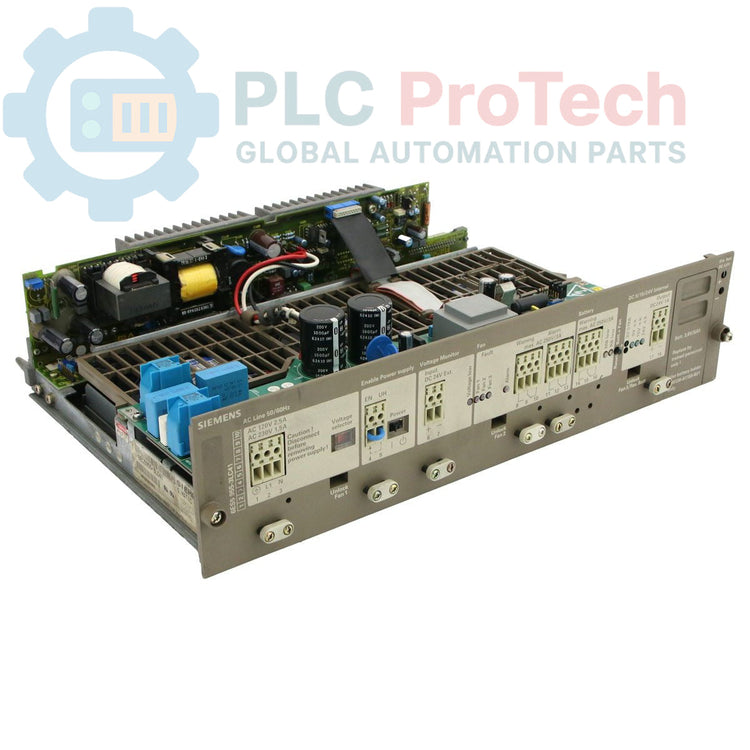

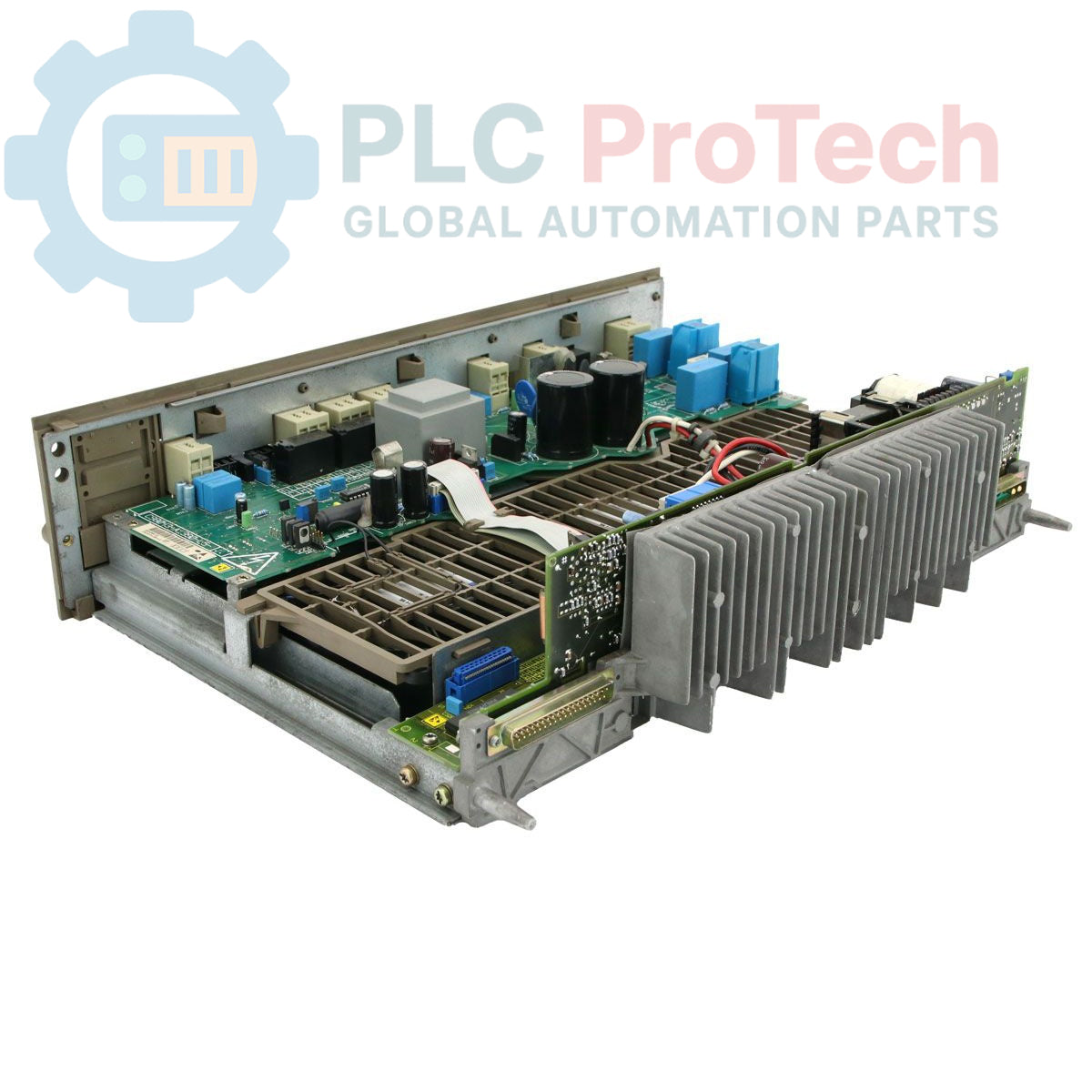

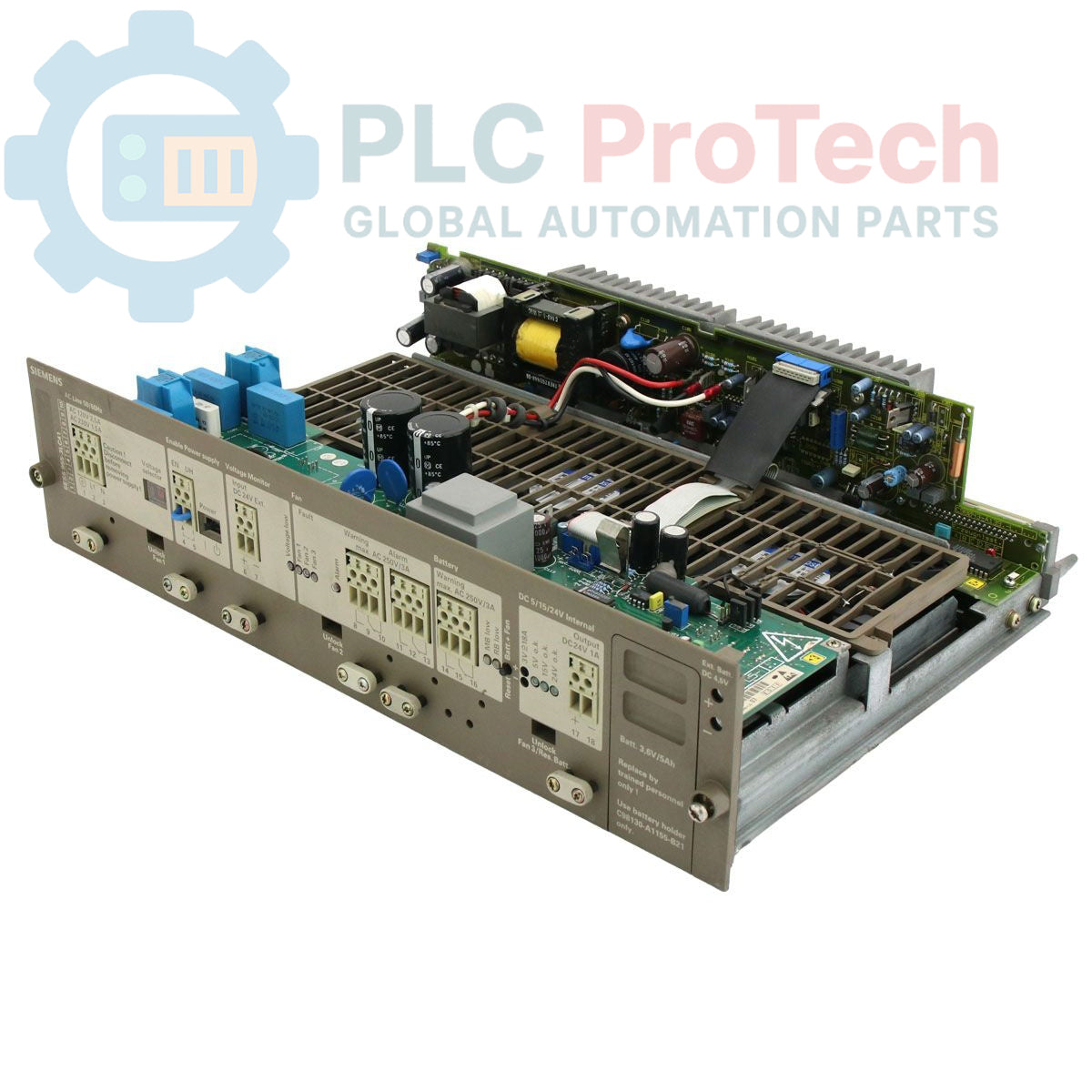

Siemens 6ES5955-3LC41 Modulo di alimentazione SIMATIC S5

Il 6ES5955-3LC41 è un modulo di alimentazione ad alta capacità della famiglia SIMATIC S5, progettato specificamente per i sistemi di controllo programmabili S5-135U/155U ed EU 183/185U. Questo modulo funge da fonte di alimentazione centrale, convertendo la tensione di rete standard nell'uscita stabile a 5 V CC necessaria per il funzionamento della CPU e dei moduli I/O. Con una corrente di uscita nominale di 18 A, è progettato per gestire i requisiti di alimentazione di configurazioni di automazione legacy più grandi e complesse.

Caratteristiche

• Serie: SIMATIC S5 (135U/155U)
• Funzione: Modulo di alimentazione centrale
• Tensione di ingresso: Supporta 120 V / 230 V CA
• Uscita: 5 V CC a 18 A
• Compatibilità: Progettato per i controllori centrali S5-135U/155U ed EU 183/185U
• Stato: Obsoleto (successore: 6ES5955-3LC42)

Applicazioni

• Alimentazione di sistemi di automazione legacy SIMATIC S5 basati su rack
• Mantenimento del funzionamento continuo nelle linee di produzione esistenti
• Distribuzione dell'energia nei quadri elettrici per architetture di automazione su larga scala
• Ammodernamento o sostituzione di componenti nelle configurazioni S5-135U/155U esistenti

Specifiche tecniche

Linee guida per l'installazione

• Inserimento del modulo: Assicurarsi che l'alimentatore sia inserito saldamente nell'apposito slot di alimentazione del rack S5. Il modulo è pesante (6.22 kg); verificare che il telaio di montaggio del rack sia fissato saldamente prima dell'inserimento.
• Selezione della tensione di ingresso: Prima di alimentare il sistema, verificare che le impostazioni del ponticello o dell'interruttore di tensione corrispondano all'alimentazione locale (120 V o 230 V CA).
• Ventilazione: Queste unità generano una quantità significativa di calore. Mantenere le distanze specificate sopra e sotto il rack per consentire il raffreddamento naturale per convezione.
• Collegamenti: Utilizzare cavi adeguatamente dimensionati per l'ingresso CA e assicurarsi che i collegamenti a 5 V CC del backplane siano puliti e privi di corrosione.
• Manutenzione: Poiché si tratta di un componente obsoleto, controllare i condensatori elettrolitici per individuare segni di invecchiamento quando si utilizzano unità di surplus o conservate per lunghi periodi.
