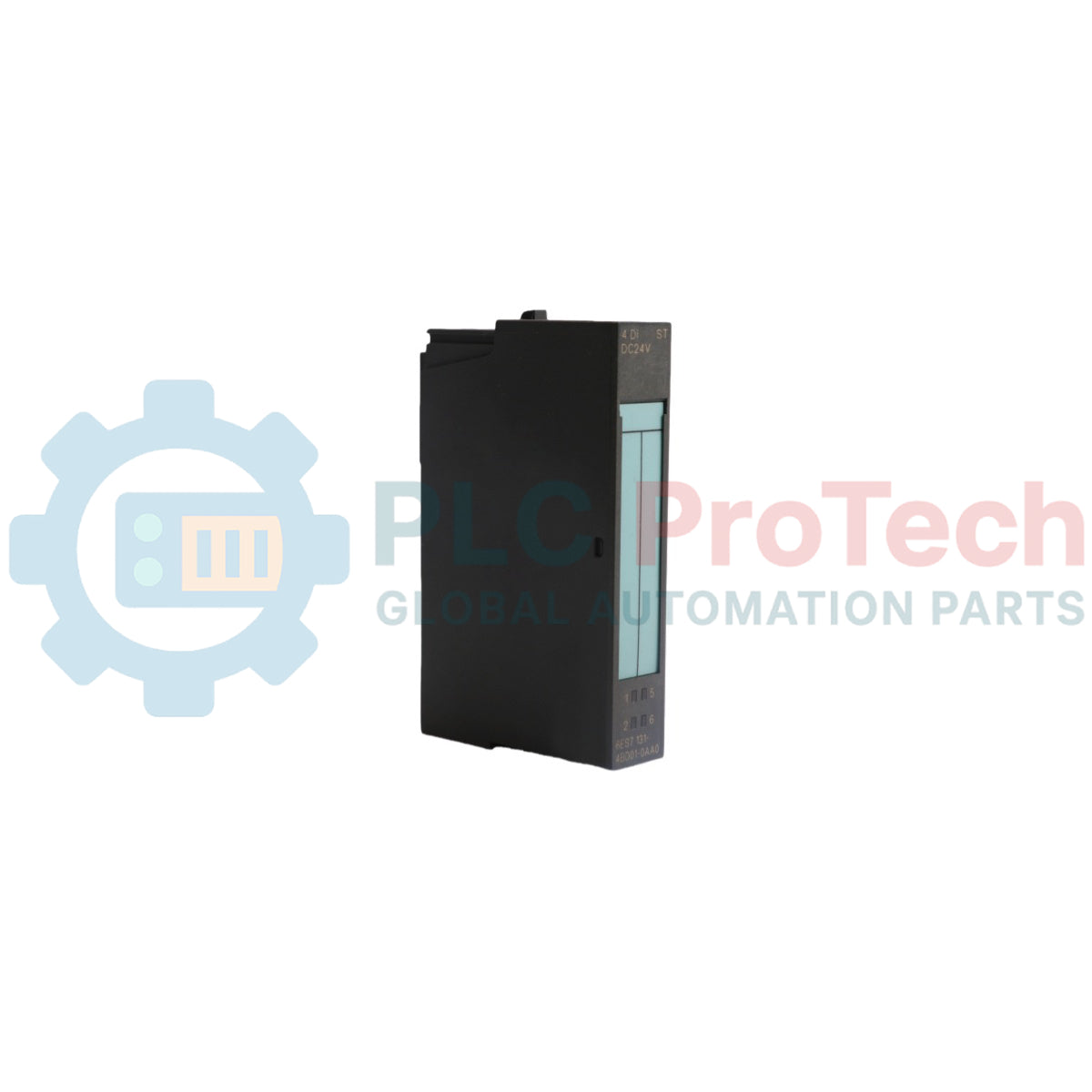

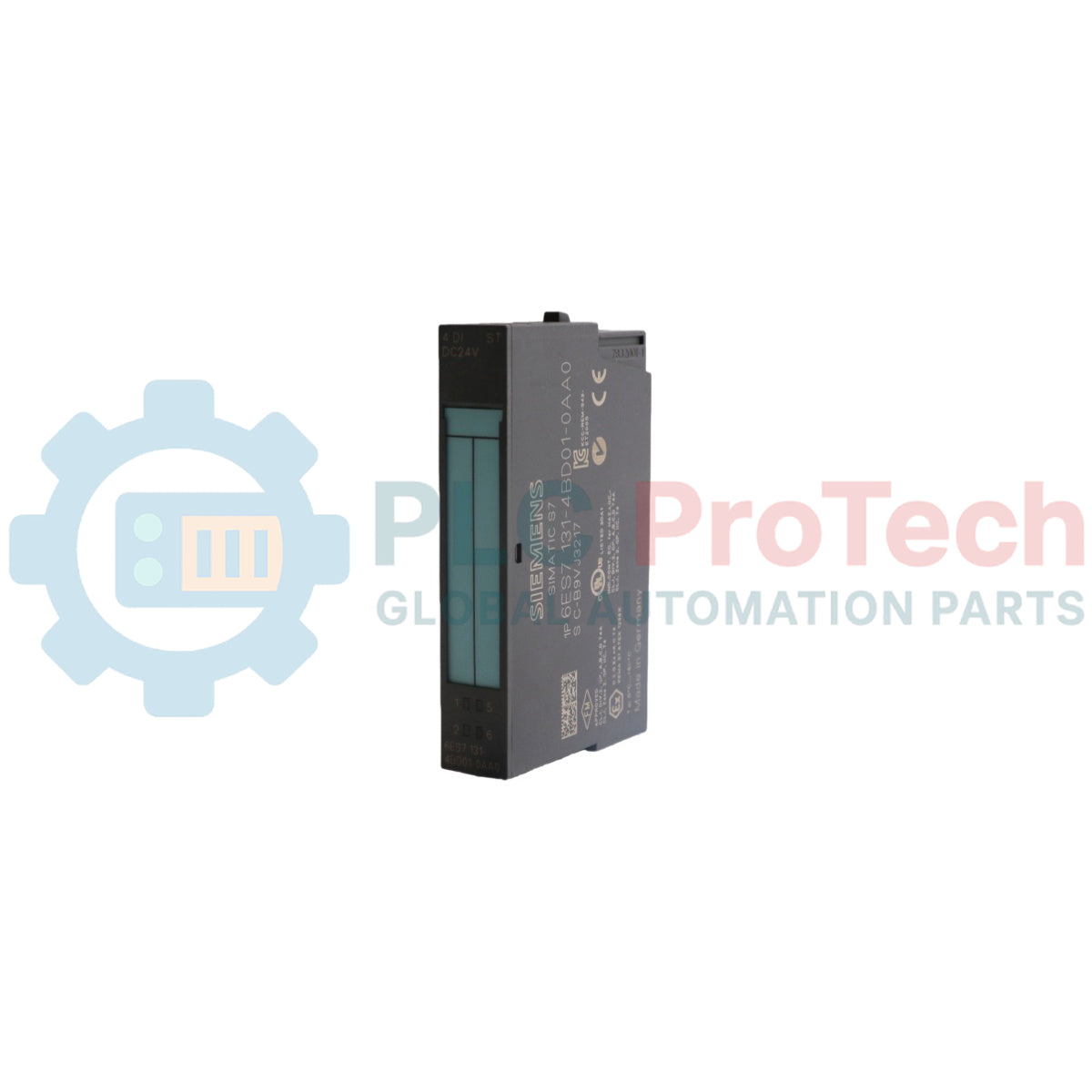

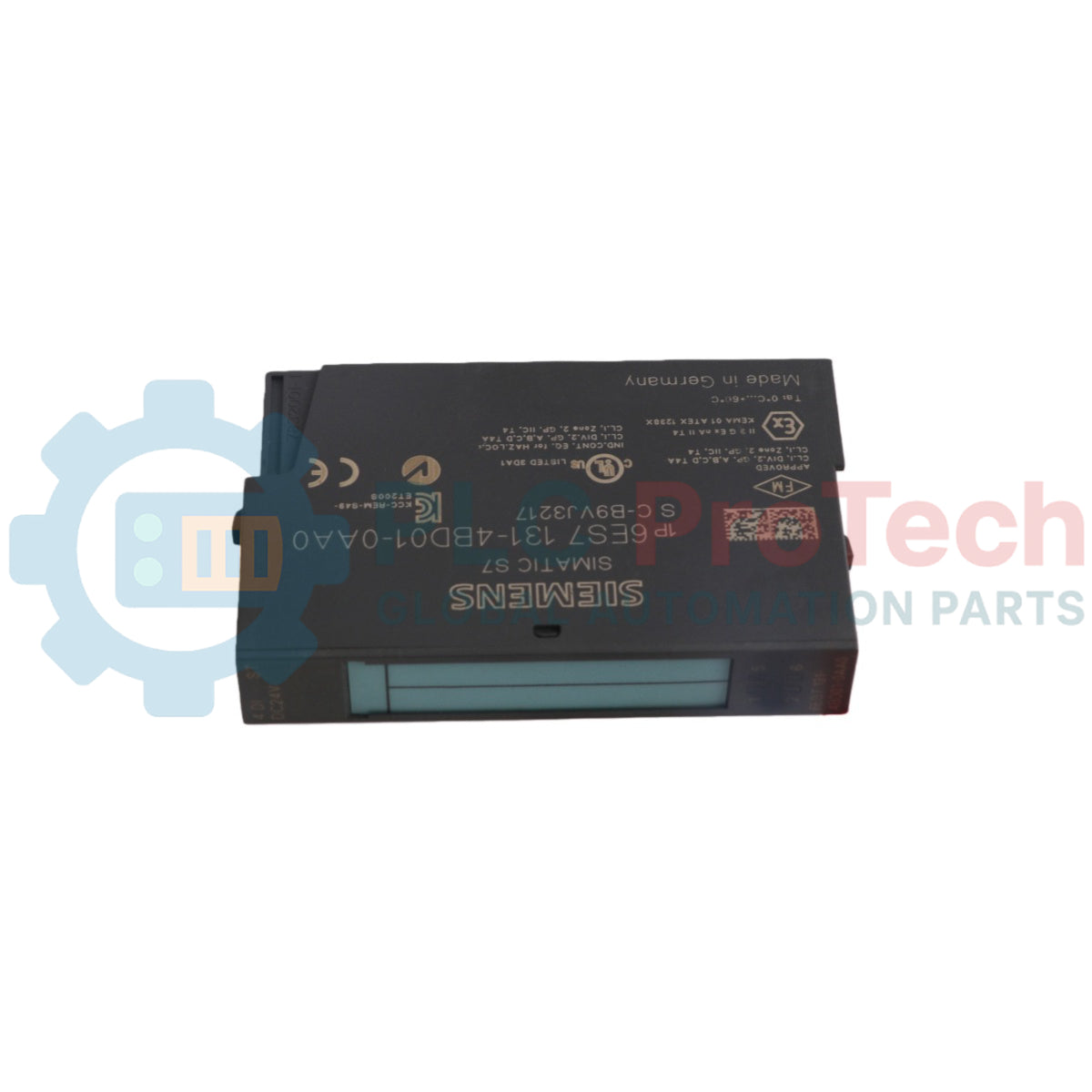

Siemens 6ES7131-4BD01-0AA0 SIMATIC ET 200S Modulo di ingresso digitale

Descrizione

Si tratta di un modulo elettronico Siemens 6ES7131-4BD01-0AA0 per il sistema I/O distribuito SIMATIC ET 200S. Il codice articolo corrisponde a una confezione contenente cinque moduli identici. Ogni modulo fornisce quattro ingressi digitali standard per segnali a 24V CC, con una larghezza estremamente compatta di 15mm, consentendo configurazioni I/O ad alta densità nei quadri di controllo. Progettato per garantire affidabilità, offre un ampio intervallo di tensione d'ingresso e una protezione contro l'inversione di polarità, rendendolo adatto ad ambienti di automazione industriale esigenti. Il ritardo d'ingresso costante del modulo e il supporto per collegamenti via cavo di lunga distanza garantiscono prestazioni prevedibili e flessibilità nella progettazione del sistema.

Caratteristiche

• Fornisce quattro ingressi digitali standard a 24V CC per modulo.
• Larghezza ultracompatta di 15 mm per configurazioni ad alta densità negli armadi.
• Ampio intervallo di tensione d'ingresso da 20.4V a 28.8V CC.
• Protezione integrata contro l'inversione di polarità per una maggiore durata.
• Tempi di ritardo d'ingresso costanti, generalmente di 3 ms, per una risposta prevedibile.
• Supporta lunghezze dei cavi fino a 1000 metri (schermati).
• Parte del sistema modulare ed espandibile SIMATIC ET 200S.
• Fornito come confezione conveniente contenente cinque moduli.

Applicazioni

• I/O distribuiti per linee di produzione e assemblaggio.
• Sistemi di controllo dei processi negli stabilimenti chimici e farmaceutici.
• Sistemi di movimentazione dei materiali e trasportatori.
• Automazione degli edifici e controllo ambientale.
• Integrazione di macchine utensili e robotica.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentare la stazione ET 200S e verificare l'assenza di tensione prima di maneggiare qualsiasi componente.
2. 2 Allineare il modulo con il modulo terminale corrispondente sul backplane con guida DIN. Assicurarsi che gli elementi di codifica corrispondano per evitare un'installazione errata.
3. 3 Premere saldamente il modulo elettronico nel modulo terminale finché non scatta in posizione, assicurando il corretto innesto sul bus del backplane.
4. 4 Collegare il cablaggio di campo pre-spelato ai terminali appropriati sul modulo terminale. Utilizzare cavi schermati per tratte superiori a 600 metri e collegare la schermatura a una terra funzionale.
5. 5 Una volta installati e cablati tutti i moduli, rimuovere i dispositivi LOTO e riapplicare l'alimentazione al sistema per la messa in servizio e il collaudo.
