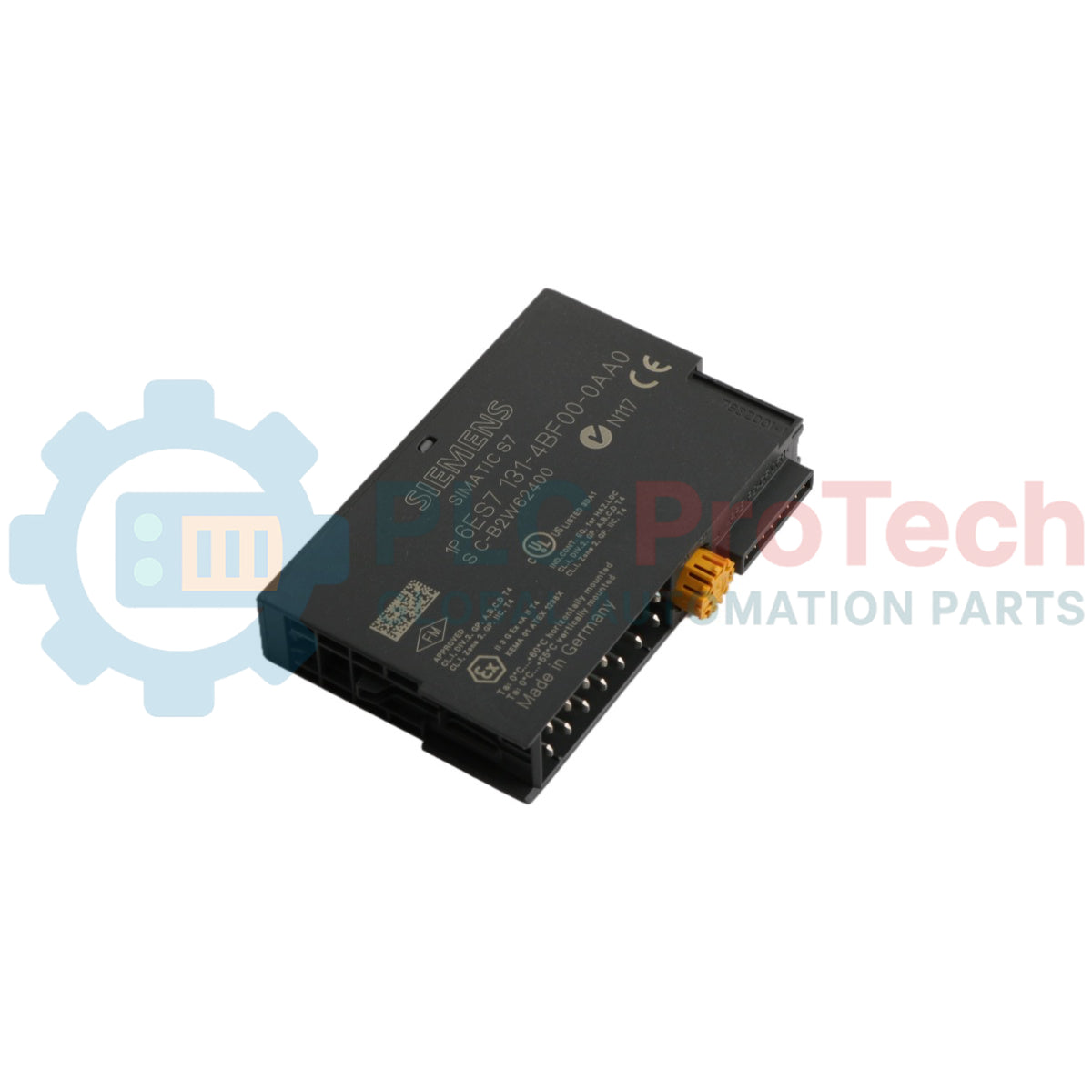

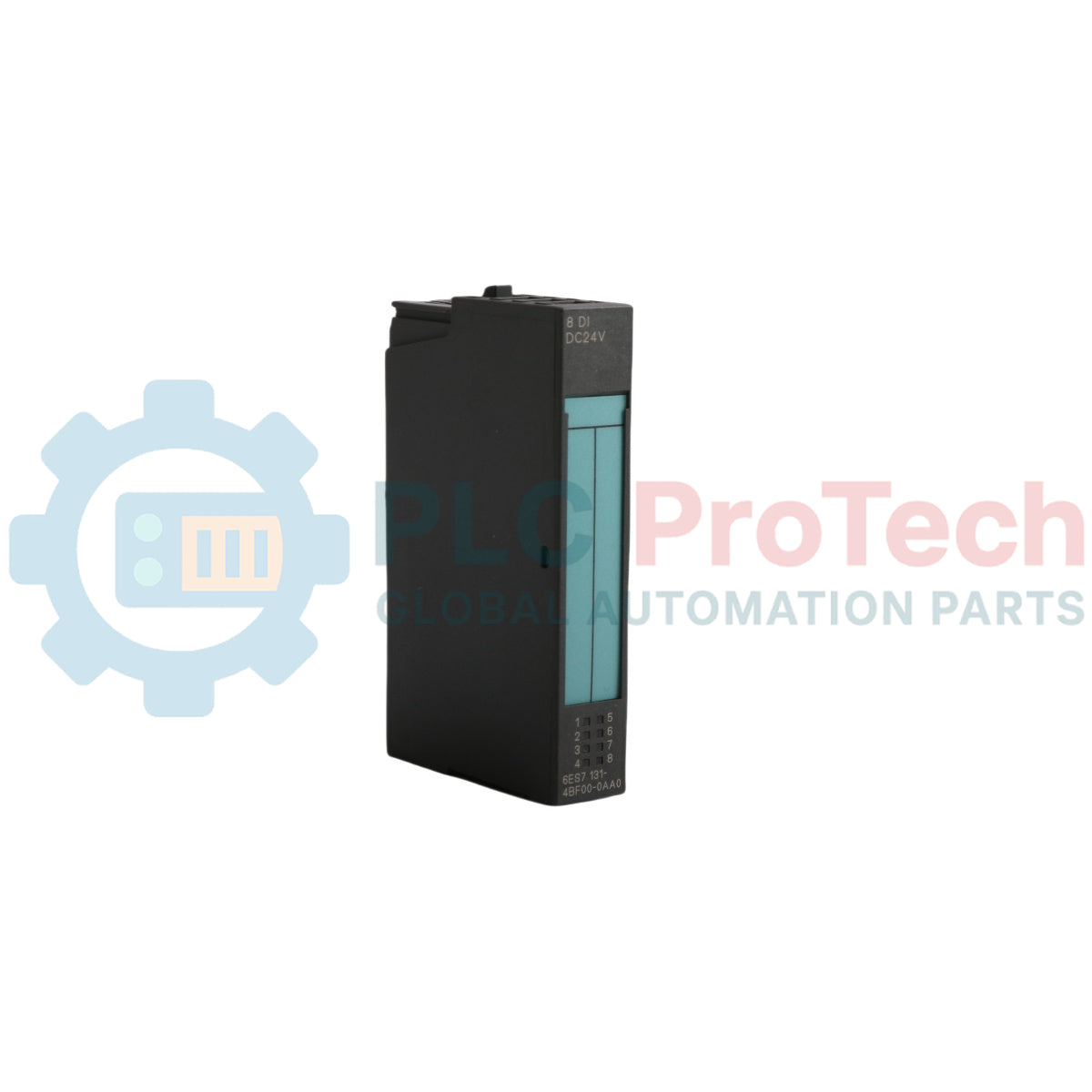

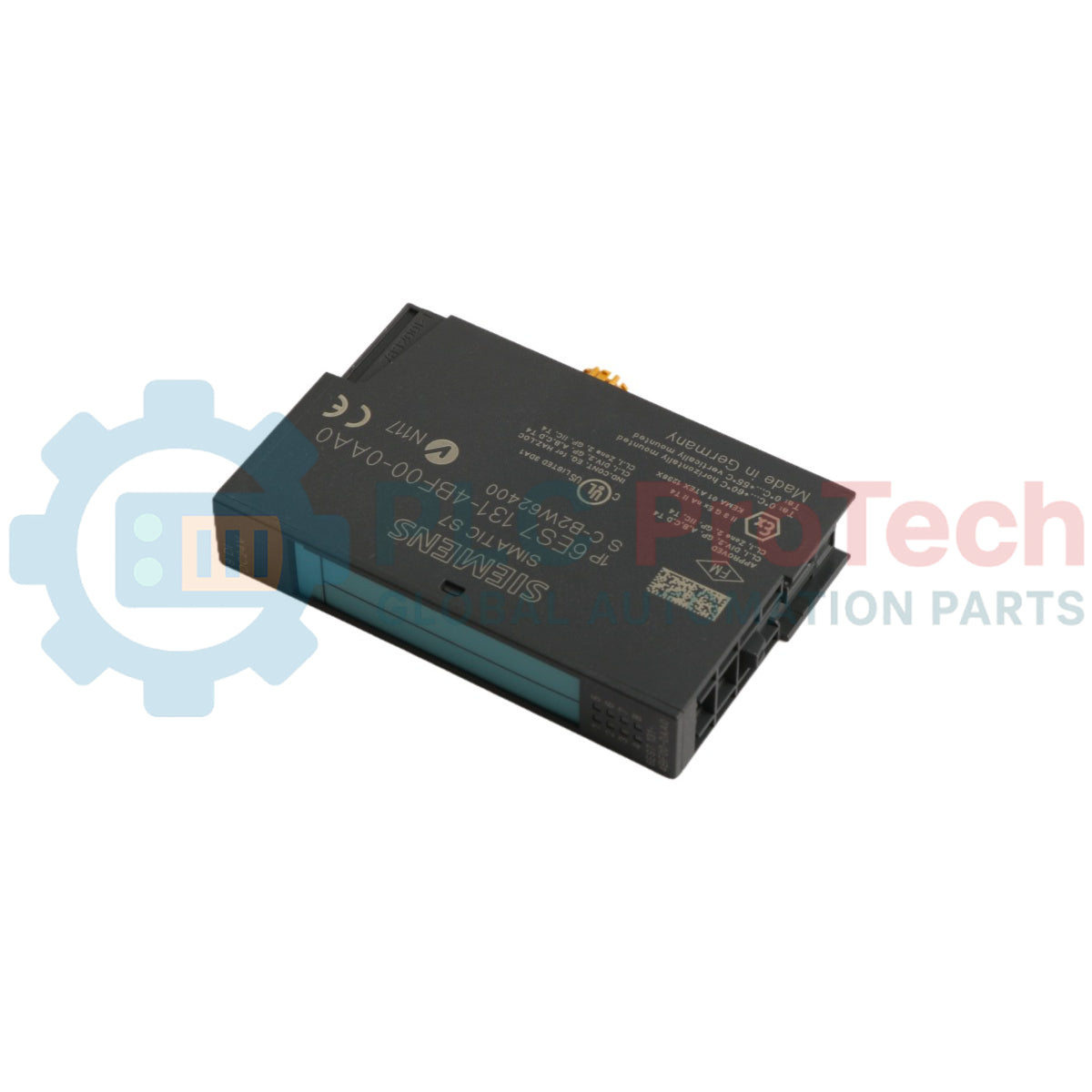

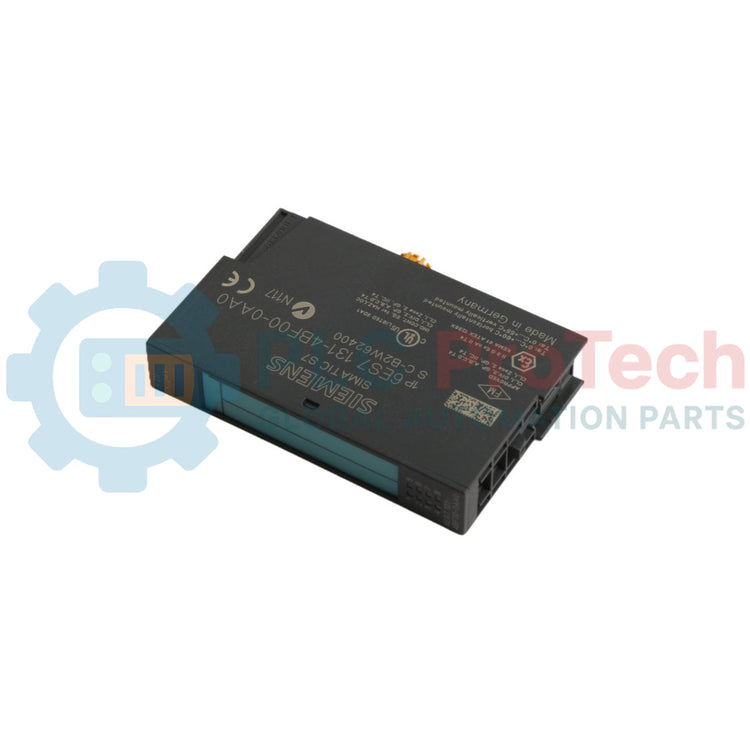

Siemens 6ES7131-4BF00-0AA0 ET 200S Modulo di ingresso digitale

Descrizione

Il Siemens 6ES7131-4BF00-0AA0 è un modulo elettronico per il sistema di I/O distribuiti SIMATIC ET 200S. Questo modulo fornisce 8 canali di ingressi digitali source (PNP) a 24V DC in una compatta larghezza di 15mm, rendendolo adatto per installazioni ad alta densità nei quadri elettrici. È progettato per l'acquisizione affidabile dei segnali provenienti da dispositivi di campo come sensori e interruttori, elaborando i segnali di ingresso con una larghezza dati di 1 byte. Il modulo garantisce l'integrità del segnale mediante l'isolamento elettrico e si integra perfettamente nelle architetture di controllo basate su PROFIBUS.

Caratteristiche

• ■Configurazione con 8 ingressi digitali
• ■Progettato per segnali source (PNP) a 24V DC
• ■Larghezza del modulo di 15mm, salvaspazio
• ■Parte della famiglia di I/O distribuiti SIMATIC ET 200S
• ■Isolamento elettrico testato a 500V DC tra i circuiti
• ■Isolamento nominale di 75V DC / 60V AC tra circuiti diversi

Applicazioni

• ■Linee di produzione e assemblaggio
• ■Macchinari per il confezionamento
• ■Sistemi di movimentazione dei materiali e trasportatori
• ■Controllo automatizzato dei processi
• ■Monitoraggio di interruttori di finecorsa, pulsanti e sensori di prossimità

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimentazione del sistema: Prima di procedere, assicurarsi che tutta l'alimentazione della stazione ET 200S e dei macchinari associati sia completamente disinserita dal sezionatore a monte. Verificare l'assenza di tensione.
2. 2
   Montaggio del modulo: Allineare il modulo 6ES7131-4BF00-0AA0 con il modulo terminale corrispondente sul backplane ET 200S. Premere saldamente il modulo in posizione finché non si blocca correttamente.
3. 3
   Collegamento del cablaggio di campo: Collegare i fili del segnale di ingresso a 24V DC provenienti dai dispositivi di campo ai terminali appropriati del modulo terminale associato. Assicurarsi che la polarità sia corretta e che i collegamenti siano saldi. Utilizzare cavi schermati per tutti i cablaggi dei segnali, per ridurre al minimo i disturbi elettrici.
4. 4
   Messa a terra: Collegare le schermature dei cavi al punto di messa a terra designato sul modulo terminale o sulla guida DIN, per fornire un percorso a bassa impedenza verso la terra. Una corretta messa a terra è essenziale per l'immunità ai disturbi.
5. 5
   Riattivazione del sistema: Dopo aver verificato tutti i collegamenti, rimuovere i dispositivi LOTO e riattivare l'alimentazione del sistema. Controllare i LED diagnostici del modulo per confermare il corretto funzionamento e la comunicazione con il modulo di interfaccia del bus.
