Siemens 6ES7134-4GB11-0AB0 SIMATIC ET 200S Modulo di ingresso analogico

Descrizione

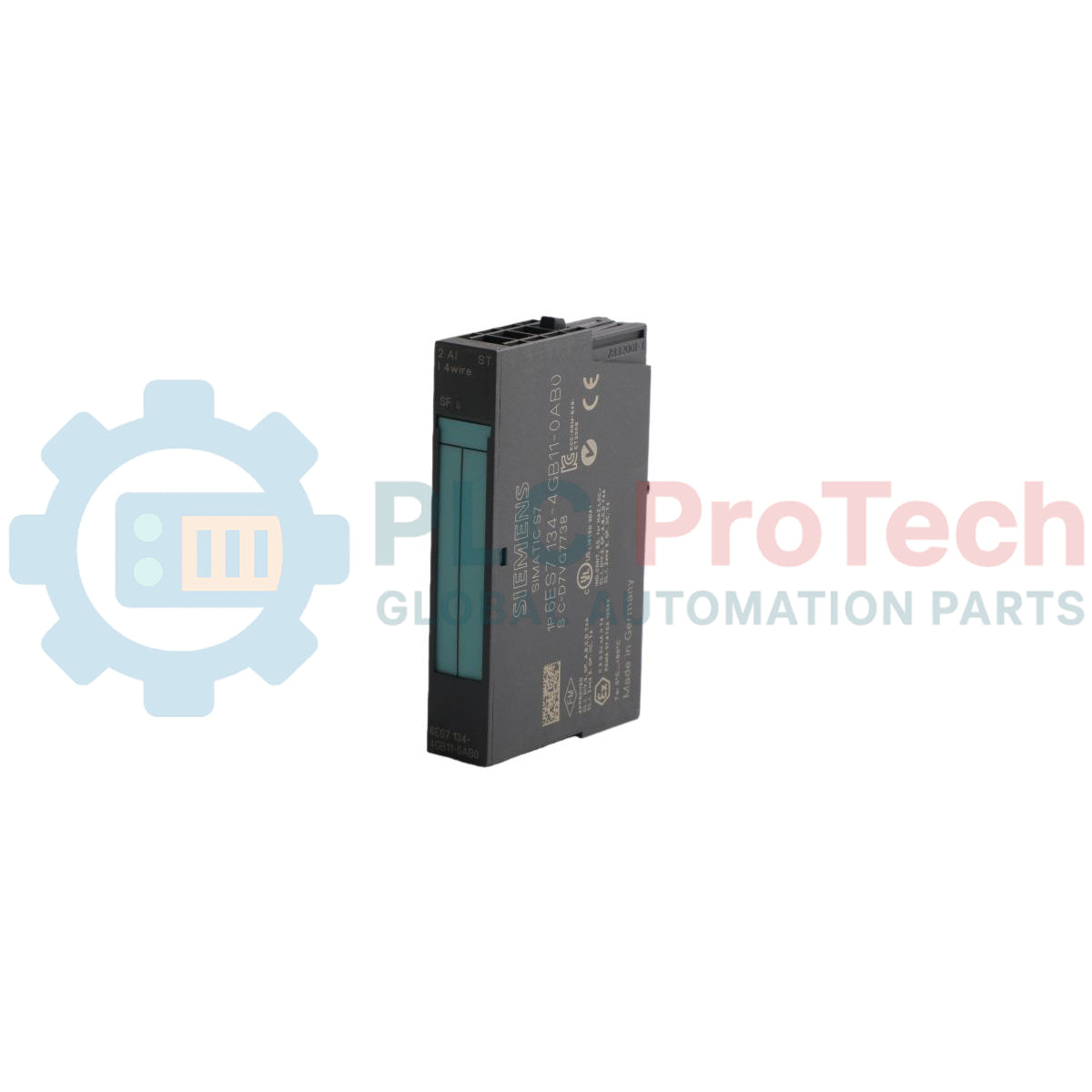

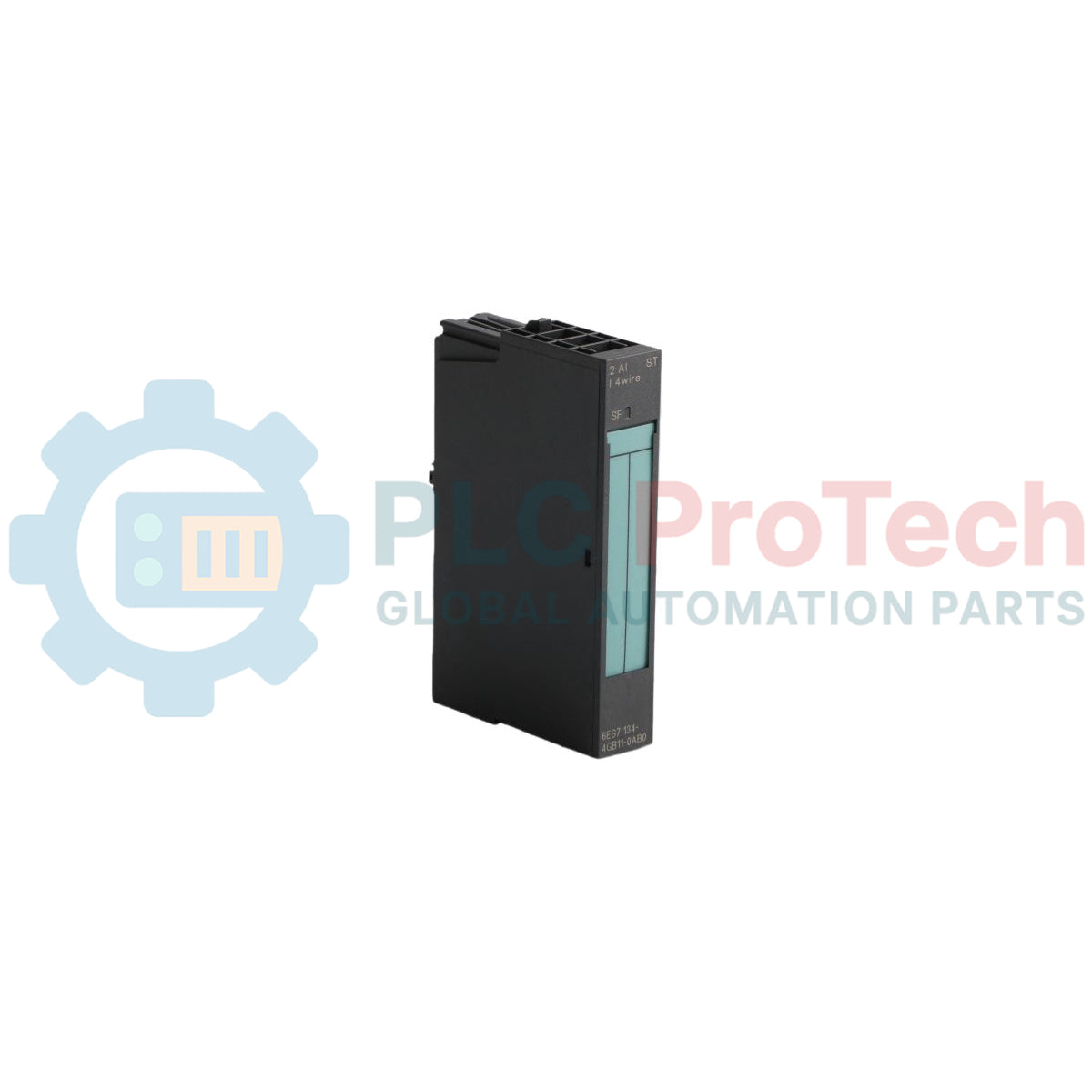

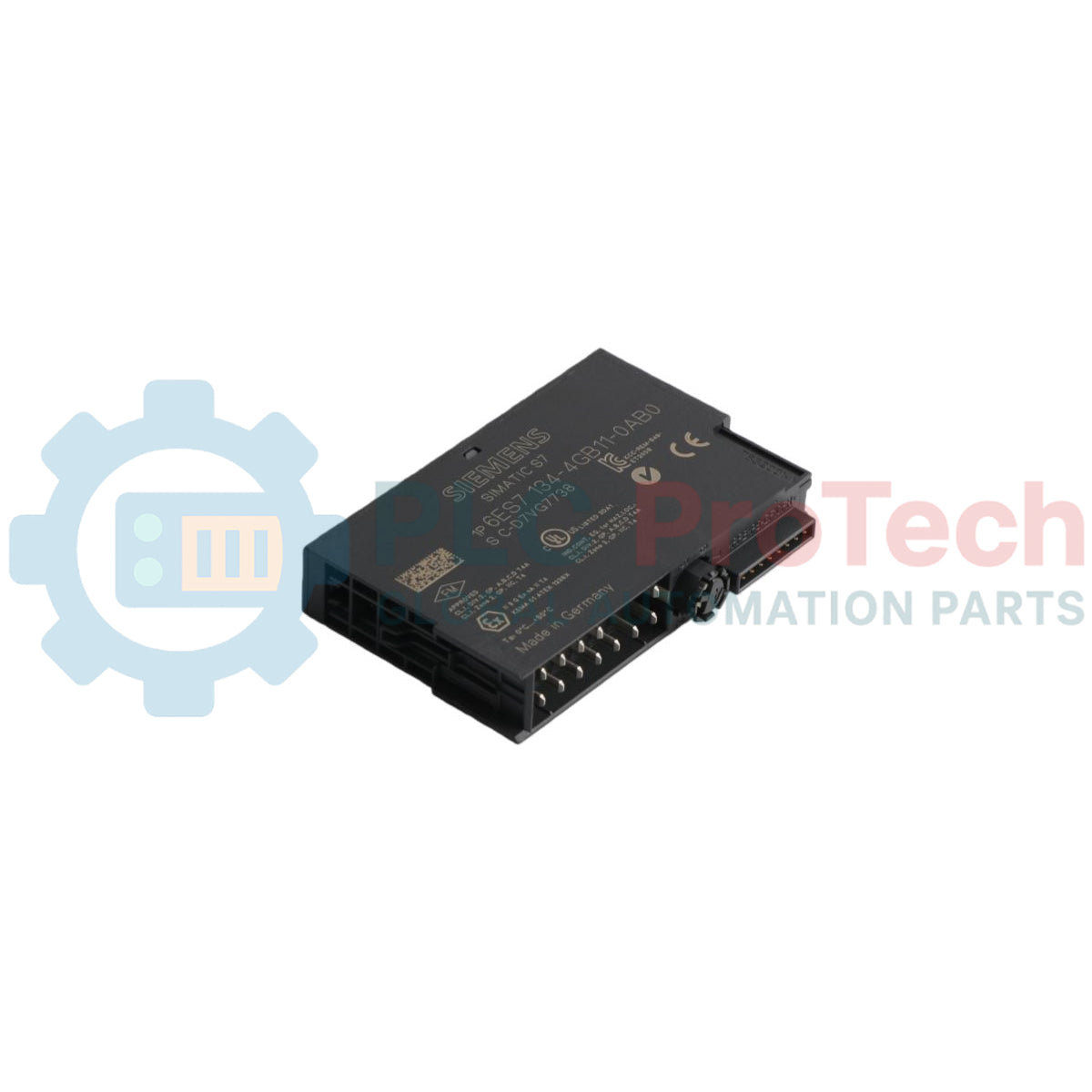

Si tratta di un modulo di ingresso analogico Siemens 6ES7134-4GB11-0AB0 per il sistema di I/O distribuito SIMATIC ET 200S. Fornisce due canali di ingresso in corrente isolati, progettati specificamente per il collegamento di trasmettitori a 4 fili. Grazie alla larghezza compatta di 15 mm, questo modulo ottimizza lo spazio nell'armadio garantendo al contempo un'acquisizione dati precisa. Supporta diversi intervalli di misura, tra cui ±20 mA con risoluzione di 13 bit più segno e da 4 a 20 mA con risoluzione di 13 bit, risultando adatto al monitoraggio critico dei processi in vari ambienti di automazione industriale.

Il modulo garantisce un'elevata integrità del segnale grazie a una sofisticata soppressione del rumore, ottenendo un rapporto di reiezione di modo comune minimo di 70 dB. Il design robusto e le funzionalità diagnostiche, indicate da un LED SF (System Fault) integrato, garantiscono prestazioni affidabili per applicazioni esigenti che richiedono un'acquisizione precisa dei segnali di corrente.

Caratteristiche

• ■Due canali di ingresso analogico in corrente isolati
• ■Progettato per trasmettitori di corrente a 4 fili
• ■Risoluzione elevata di 13 bit (+ segno per l'intervallo ±20 mA)
• ■Larghezza compatta di 15 mm per il montaggio ad alta densità
• ■LED SF (System Fault) integrato per la diagnostica a bordo
• ■Eccellente soppressione del rumore e alta ripetibilità

Applicazioni

• ■Sistemi di controllo dei processi
• ■Automazione di fabbrica e produzione
• ■Trattamento delle acque e delle acque reflue
• ■Monitoraggio e gestione dell'energia

Specifiche tecniche

Linee guida per l'installazione

1. 1 Montare il modulo sul modulo terminale ET 200S corrispondente, installato su una guida DIN standard da 35 mm. Assicurarsi che sia inserito saldamente per stabilire un corretto collegamento al bus del backplane.
2. 2 Collegare il cablaggio del segnale del trasmettitore a 4 fili ai morsetti designati sul modulo terminale. Utilizzare un cavo schermato a doppino intrecciato per tutti i collegamenti dei segnali analogici, così da ridurre al minimo le interferenze elettromagnetiche (EMI).
3. 3 Collegare la schermatura del cavo a un unico punto di messa a terra dedicato a bassa impedenza, generalmente alla barra di terra dell'armadio di controllo. Evitare di creare anelli di massa collegando la schermatura a entrambe le estremità.
4. 4 Assicurarsi che i cavi siano gestiti correttamente, separando i cavi dei segnali analogici dalle linee di alimentazione ad alta tensione per prevenire il rumore indotto. Fissare tutti i cablaggi in conformità alle normative elettriche locali.
5. 5 Dopo aver verificato tutti i collegamenti, rimuovere il dispositivo LOTO e alimentare il sistema. Controllare che i LED di stato del modulo indichino un funzionamento normale e configurare i canali di ingresso nel software di programmazione del PLC.
