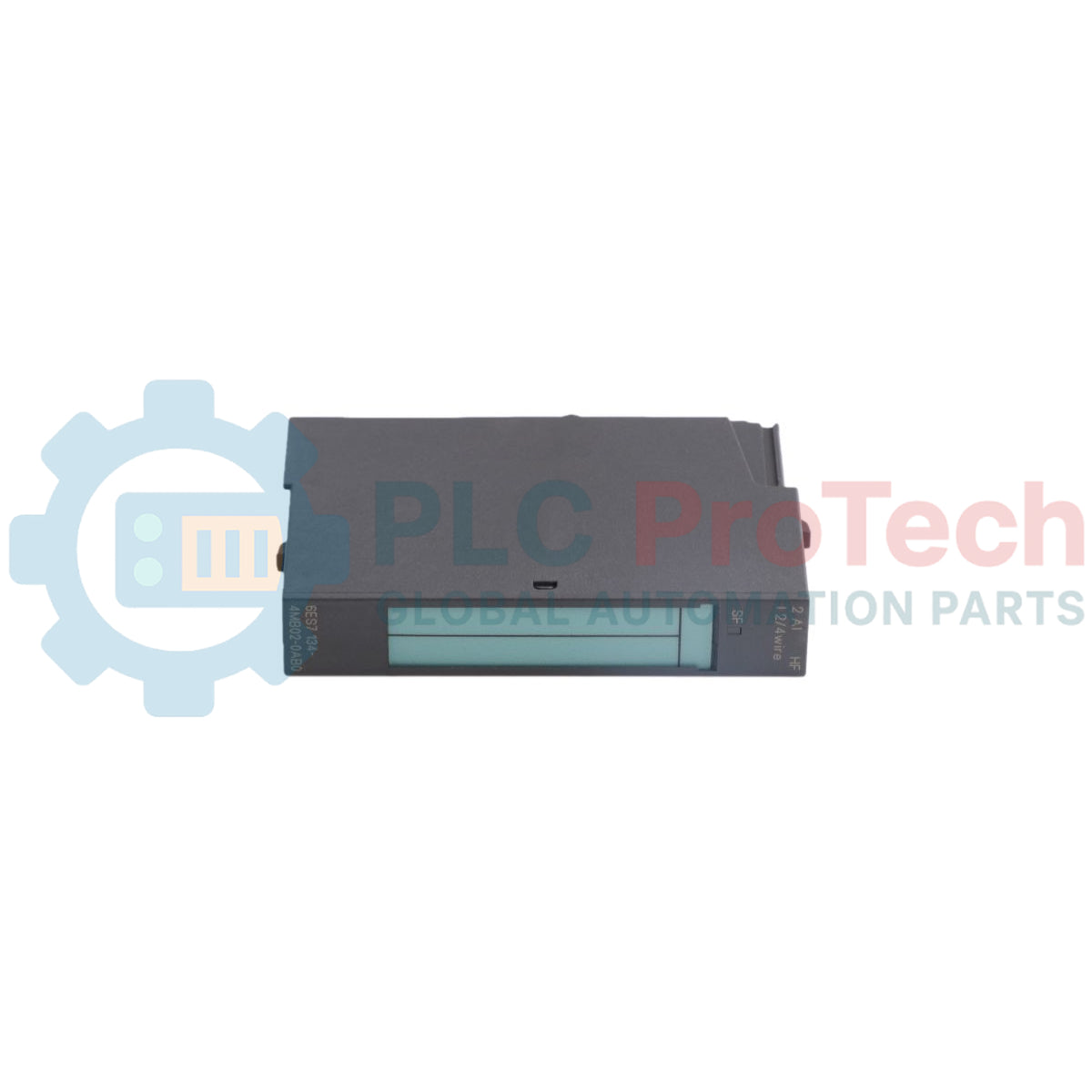

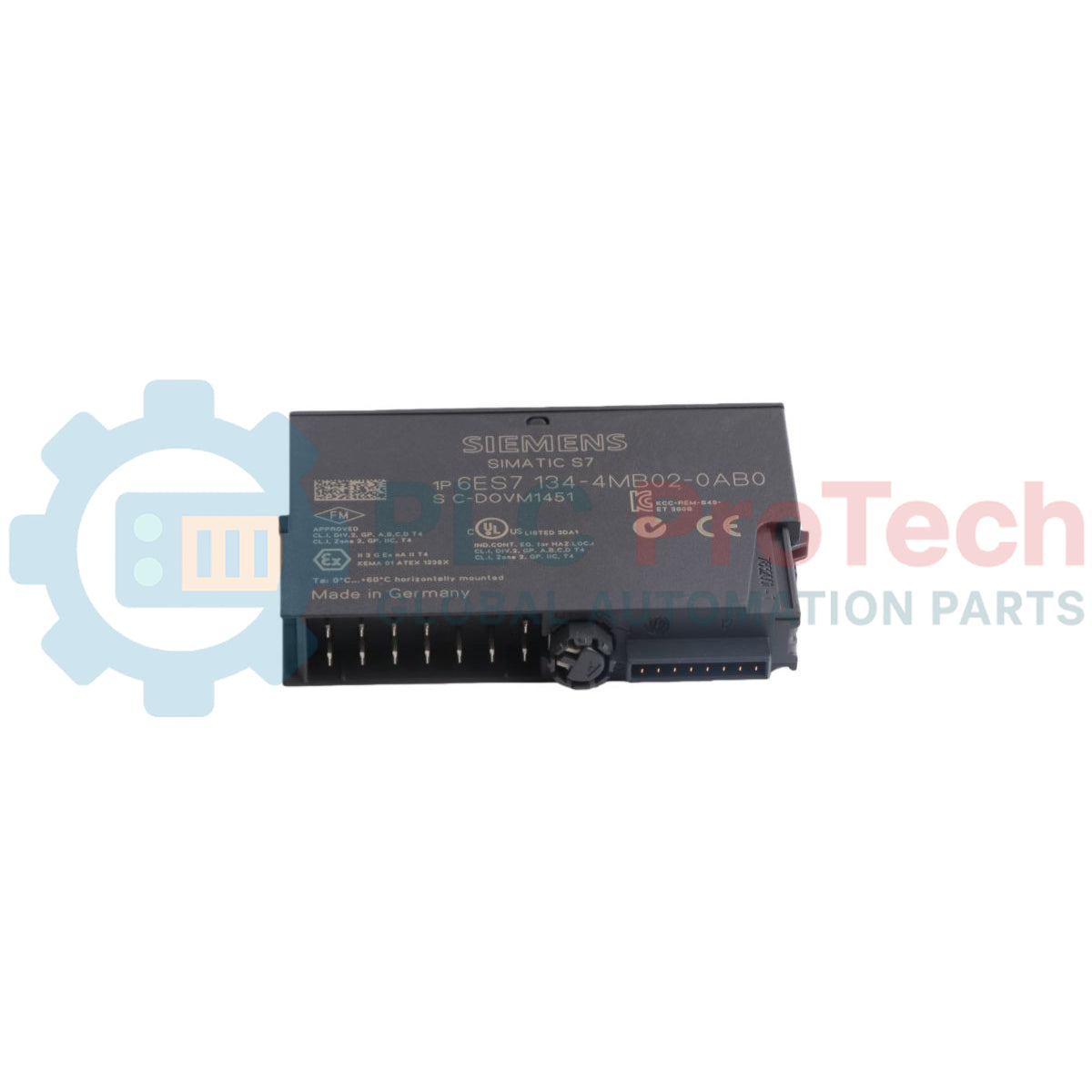

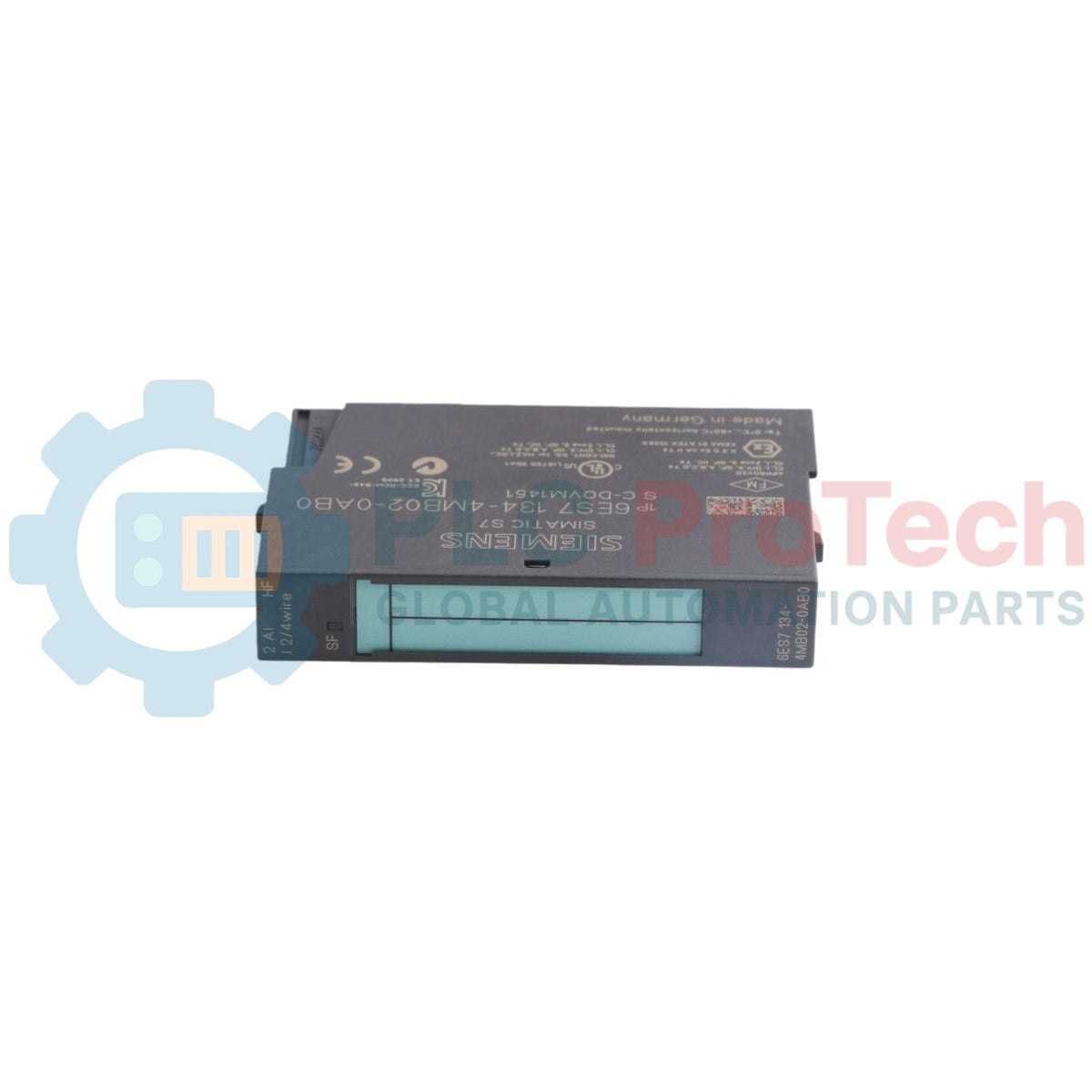

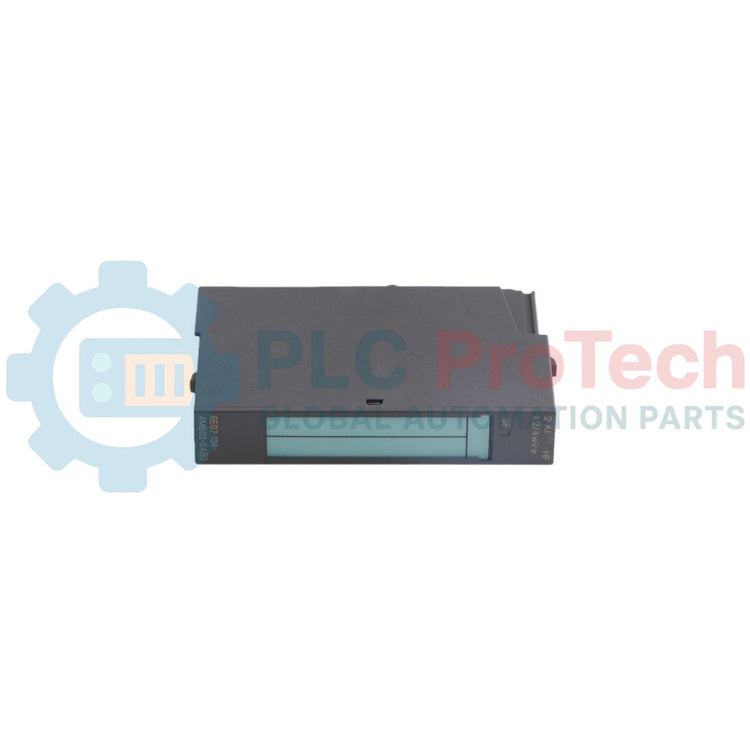

Modulo di ingressi analogici Siemens SIMATIC ET 200S 6ES7134-4MB02-0AB0

Descrizione

Il Siemens 6ES7134-4MB02-0AB0 è un modulo di ingresso analogico ad alte prestazioni progettato per il sistema I/O distribuito SIMATIC ET 200S. Questo modulo compatto con larghezza di 15 mm ottimizza l'efficienza dello spazio nell'armadio di controllo e offre due canali di ingresso in corrente con isolamento preciso. Supporta gli intervalli di segnale ±20 mA e 4-20 mA con un'eccezionale risoluzione di 15 bit più segno, garantendo misurazioni accurate delle variabili di processo critiche. Il modulo offre prestazioni operative affidabili con un limite operativo minimo di ±0,1%, risultando adatto ad applicazioni di automazione industriale esigenti in cui la precisione è fondamentale.

Il Siemens ET 200S 6ES7134-4MB02-0AB0 offre un completo isolamento elettrico dalla tensione di carico L+ e mantiene un'elevata tensione di modo comune consentita di 100 VAC tra i canali, garantendo un funzionamento affidabile in ambienti elettricamente rumorosi. Supporta trasduttori di misura a due e quattro fili mediante configurazioni flessibili dei morsetti, adattandosi a diverse esigenze di installazione con collegamenti dedicati per i segnali Mn+/Mn- e morsetti separati L+/L- per l'alimentazione dei trasduttori nelle configurazioni a quattro fili.

Una caratteristica distintiva di questo modulo è il supporto del funzionamento isocrono, con un tempo minimo di conversione rapido di 0,5 ms per modulo, sincronizzato con un ciclo DP minimo di 0,7 ms. Questa capacità ad alta velocità, combinata con la funzionalità I&M (Identificazione e manutenzione) e la diagnostica completa tramite il LED SF integrato, rende il Siemens 6ES7134-4MB02-0AB0 una soluzione premium per applicazioni di automazione con vincoli temporali critici che richiedono una sincronizzazione precisa e un'indicazione affidabile dei guasti. Offre un intervallo di temperatura di esercizio esteso da 0 a 50 degC quando installato verticalmente.

Caratteristiche

• Due canali di ingresso in corrente isolati
• Supporta gli intervalli di segnale ±20 mA e 4-20 mA
• Risoluzione di 15 bit più segno per un'elevata precisione
• Supporto del funzionamento isocrono con tempo di conversione di 0,5 ms
• Funzionalità I&M integrata e diagnostica tramite LED SF
• Completo isolamento elettrico dalla tensione di carico L+
• Elevata tensione di modo comune consentita, pari a 100 VAC tra i canali
• Compatibile con trasduttori di misura a due e quattro fili
• Design compatto con larghezza di 15 mm

Applicazioni

• Sistemi di automazione industriale per applicazioni esigenti
• Controllo e monitoraggio dei processi con vincoli temporali critici
• Sistemi industriali avanzati di misura e controllo
• Architetture di automazione distribuite che utilizzano SIMATIC ET 200S
• Acquisizione dati di precisione in ambienti elettricamente rumorosi

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Assicurarsi che tutta l'alimentazione del sistema SIMATIC ET 200S e dei dispositivi di campo associati sia scollegata prima dell'installazione o della rimozione del modulo.
2. Montaggio: Inserire il modulo 6ES7134-4MB02-0AB0 nell'alloggiamento designato sul modulo terminale appropriato all'interno del sistema di I/O distribuito ET 200S. Assicurarsi che sia agganciato saldamente. La larghezza compatta di 15mm consente di utilizzare in modo efficiente lo spazio nell'armadio.
3. Cablaggio: Collegare i trasduttori di misura a due o quattro fili ai morsetti del modulo. Per le configurazioni a quattro fili, utilizzare i segnali dedicati Mn+/Mn- e i morsetti separati L+/L- per l'alimentazione del trasduttore. Assicurarsi della corretta polarità di tutti i collegamenti.
4. Messa a terra e schermatura: Mettere correttamente a terra il modulo e schermare i cavi del segnale analogico per ridurre al minimo le interferenze dovute al rumore elettrico, soprattutto considerando l'elevata capacità del modulo di gestire la tensione di modo comune.
5. Instradamento dei cavi: Instradare i cavi del segnale lontano dai cavi di alimentazione e da altre fonti di interferenza elettromagnetica per mantenere l'integrità del segnale.
6. Considerazioni ambientali: Per prestazioni ottimali e per mantenere l'intervallo di temperatura operativa specificato da 0 a 50 degC, assicurarsi che il modulo sia installato verticalmente all'interno dell'armadio di controllo, garantendo una ventilazione adeguata.
7. Accensione: Dopo aver verificato tutti i collegamenti, riattivare l'alimentazione del sistema. Osservare il LED SF per la diagnostica e assicurarsi della corretta inizializzazione del modulo.
