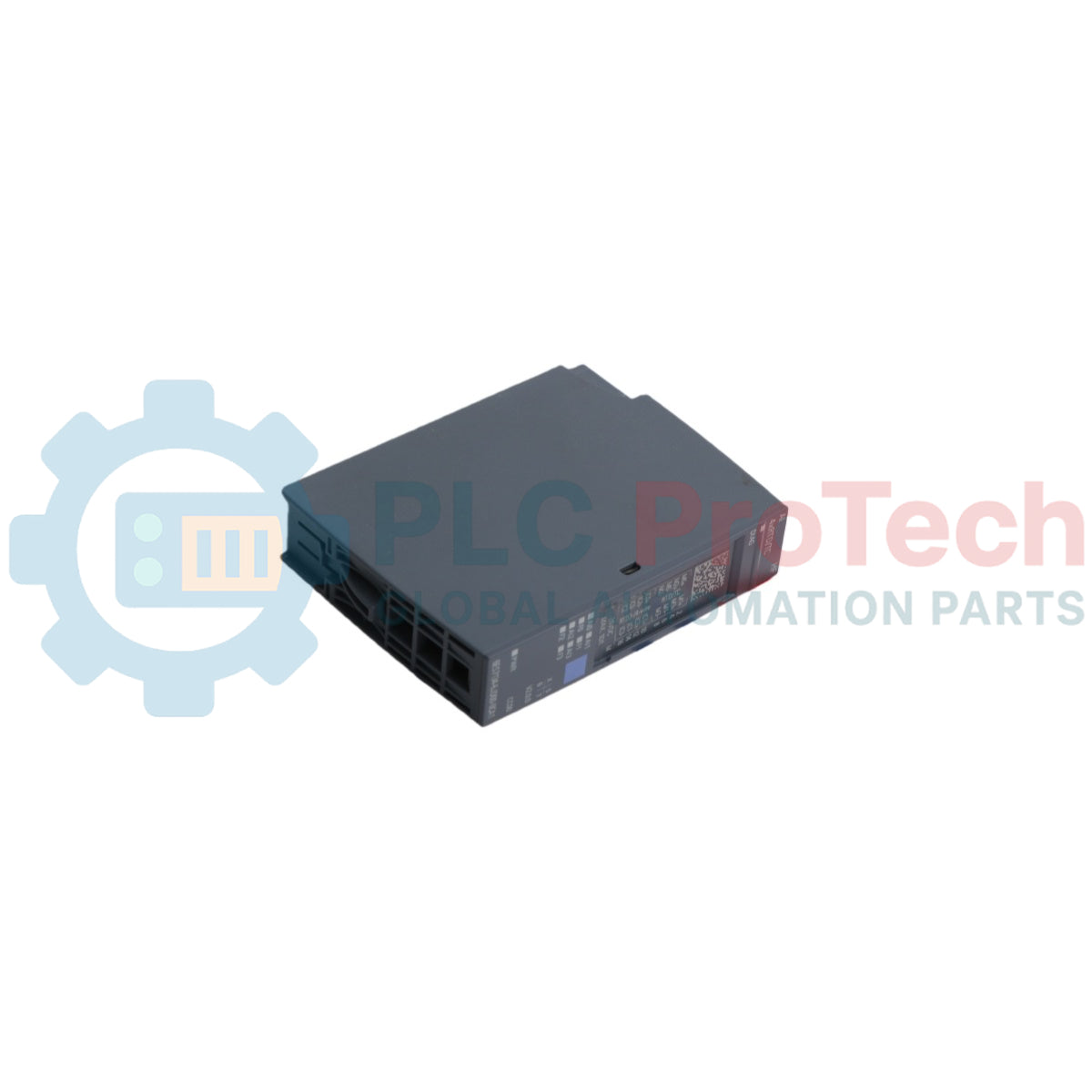

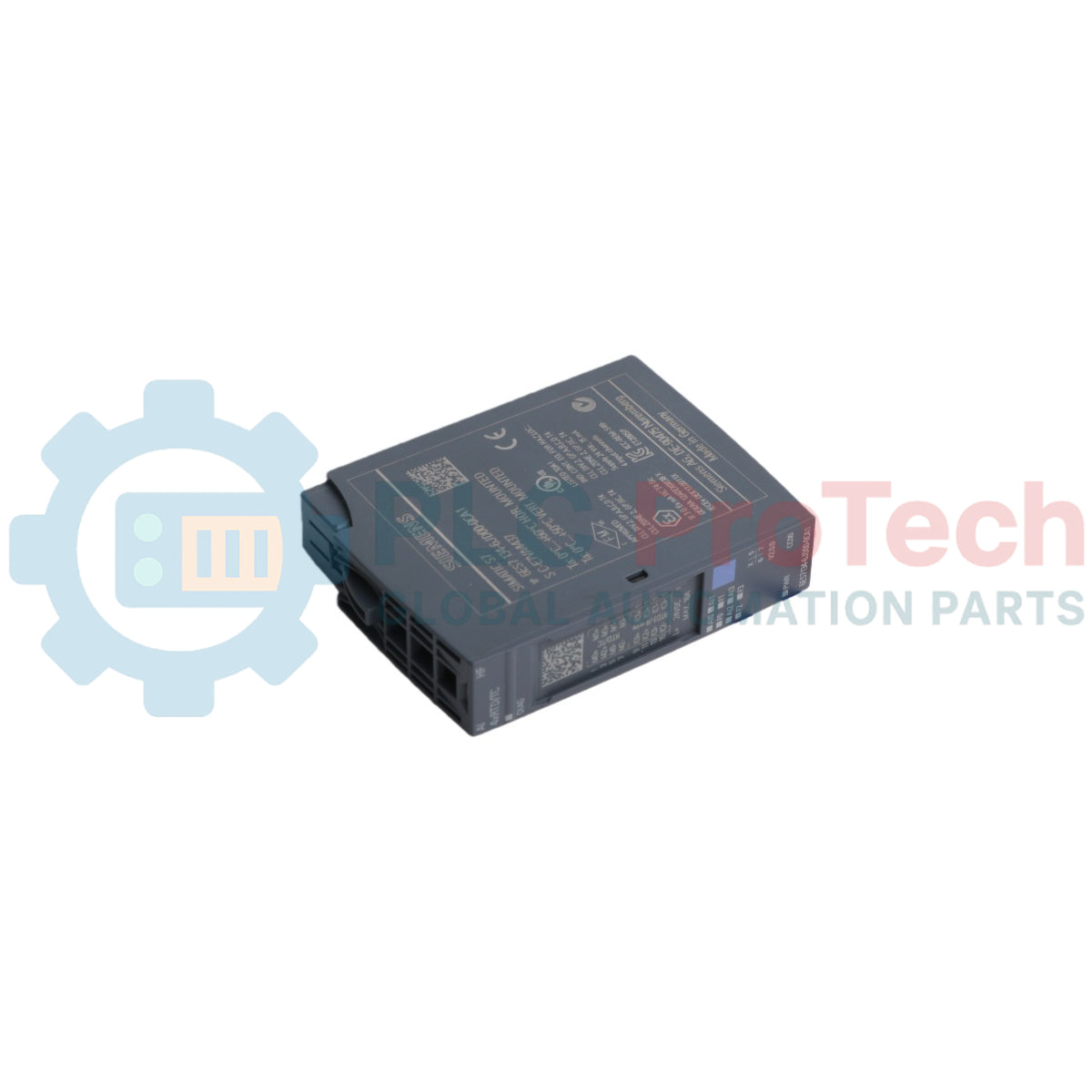

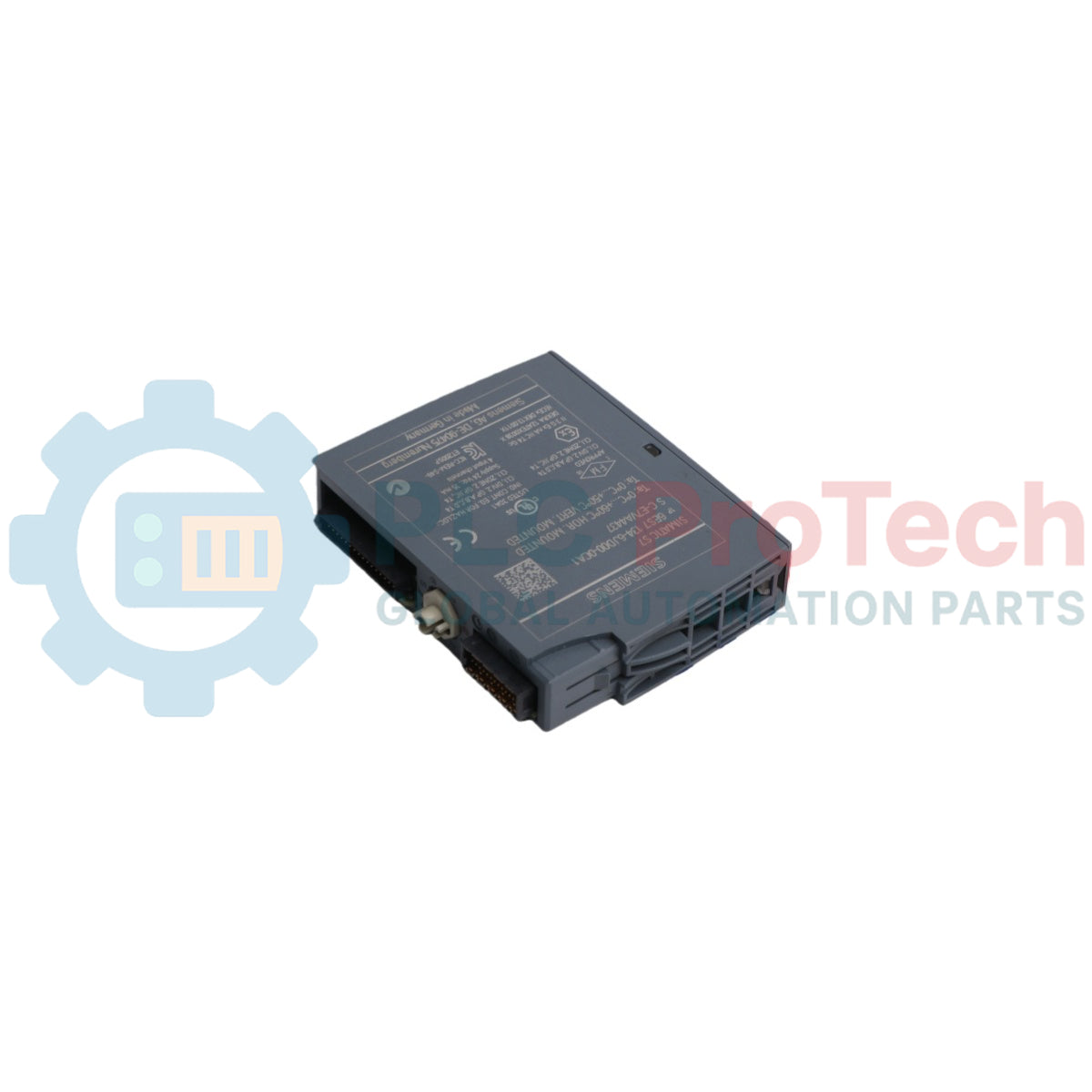

Modulo di ingressi analogici Siemens SIMATIC ET 200SP 6ES7134-6JD00-0CA1

Descrizione

Il Siemens 6ES7134-6JD00-0CA1 è un modulo di ingressi analogici a 4 canali per il sistema I/O distribuito SIMATIC ET 200SP. È progettato per interfacciarsi con sensori di temperatura, fornendo un'acquisizione dati ad alta precisione sia per i rilevatori di temperatura a resistenza (RTD) sia per vari tipi di termocoppie. Questo modulo offre una risoluzione di 16 bit e una precisione di misura di ±0.1%, garantendo valori di processo affidabili per il monitoraggio e il controllo. La diagnostica integrata a livello di canale e le opzioni di cablaggio flessibili lo rendono adatto ad applicazioni industriali impegnative di misurazione della temperatura.

Caratteristiche

• Fornisce quattro ingressi analogici per la misurazione della temperatura.
• Supporta sia i sensori con rilevatore di temperatura a resistenza (RTD) sia le termocoppie.
• Conversione analogico-digitale ad alta risoluzione a 16 bit.
• Offre una precisione di misura di ±0.1%.
• Cablaggio flessibile dei sensori con supporto per collegamenti RTD a 2, 3 e 4 fili.
• Include diagnostica specifica per canale per rilevare interruzioni dei cavi e guasti dei sensori.
• Progettato per l'uso con le Unità Base SIMATIC ET 200SP di tipo A0 o A1.
• Identificato dal codice colore CC00 per una facile integrazione nel sistema.

Applicazioni

• Produzione di processo e automazione
• Produzione chimica e farmaceutica
• Produzione di energia e servizi di pubblica utilità
• Lavorazione di alimenti e bevande
• Impianti di trattamento delle acque e delle acque reflue

Specifiche tecniche

Linee guida per l'installazione

1. 1 Preparazione all'installazione: Verificare che il codice prodotto del modulo corrisponda alle specifiche del progetto. Assicurarsi che l'Unità Base corrispondente (tipo A0 o A1) sia disponibile e installata correttamente sulla guida DIN all'interno del quadro di controllo.
2. 2 Montaggio del modulo: Allineare il modulo con l'unità di base, assicurandosi che gli elementi di codifica corrispondano. Spingere saldamente il modulo nell'unità di base finché non scatta in posizione. Il modulo deve essere a filo con i moduli ET 200SP adiacenti.
3. 3 Collegamento dei cavi del sensore: Rimuovere l'isolamento del cavo del sensore per la lunghezza specificata. Utilizzare cavi schermati a doppino intrecciato appropriati per tutti i segnali analogici, così da ridurre al minimo le interferenze. Collegare i fili del sensore ai terminali dell'unità di base secondo la configurazione a 2, 3 o 4 fili richiesta dal tipo di sensore.
4. 4 Messa a terra e schermatura: Collegare la schermatura del cavo al terminale di terra funzionale (FE) dell'unità di base. Assicurare un percorso a bassa impedenza verso la messa a terra del quadro principale per garantire un'efficace immunità ai disturbi. La schermatura deve essere collegata a terra solo all'estremità del quadro.
5. 5 Accensione e verifica del sistema: Dopo aver verificato tutti i collegamenti, rimuovere il blocco/etichettatura e ripristinare l'alimentazione del sistema. Nel software di programmazione del PLC, configurare i canali del modulo per il tipo di sensore e l'intervallo di misurazione corretti. Verificare che i LED diagnostici del modulo indichino un funzionamento normale e che le letture dei sensori siano stabili e precise.
