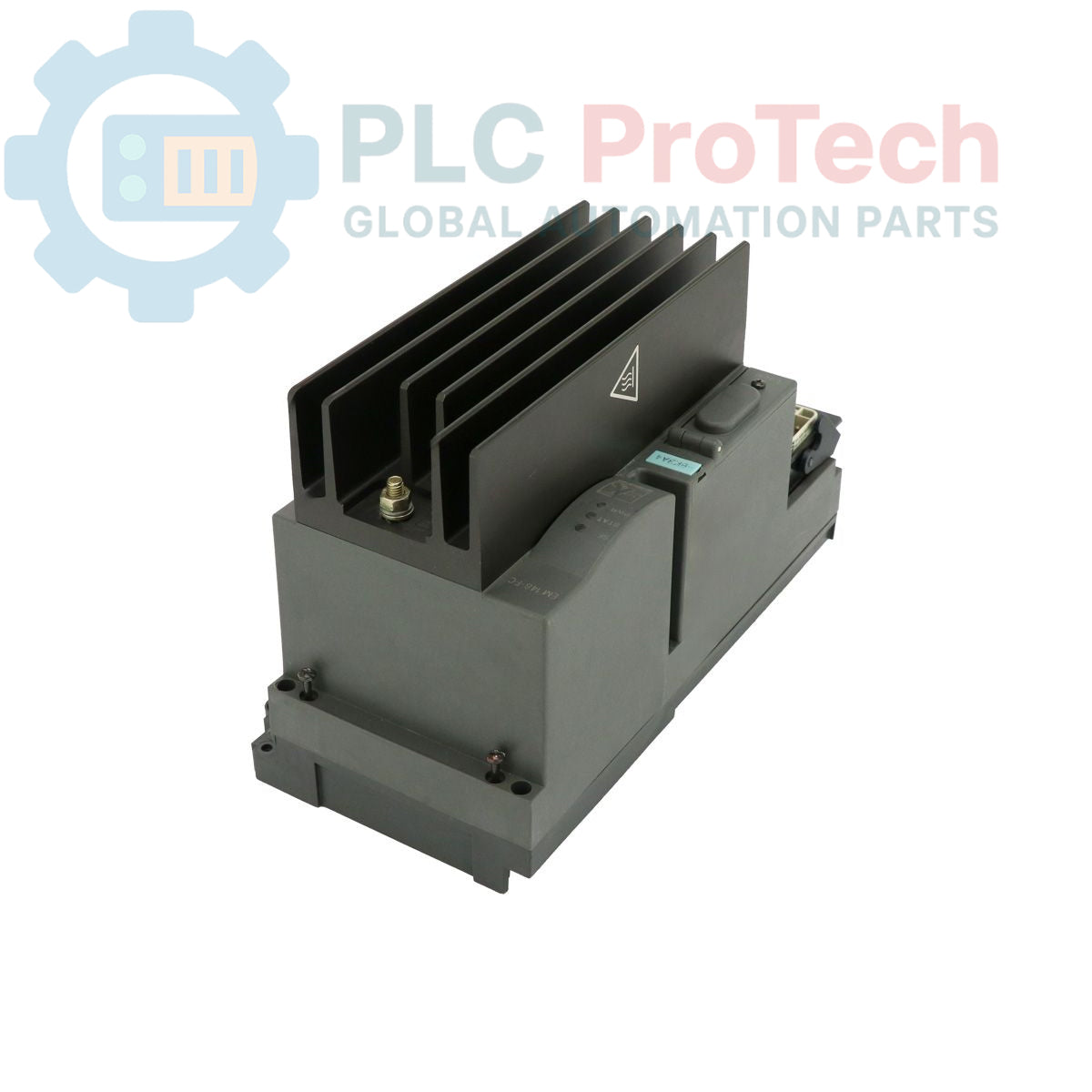

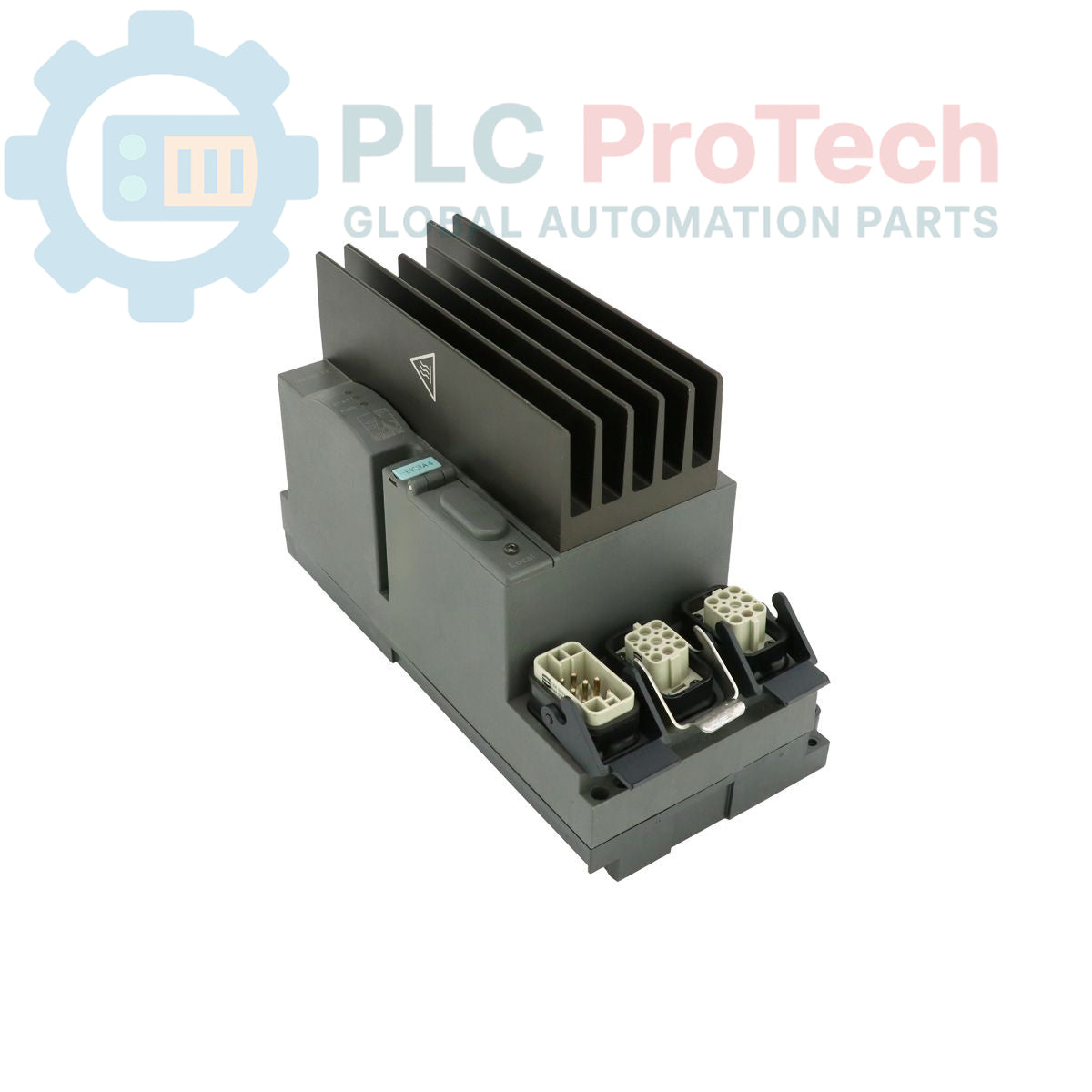

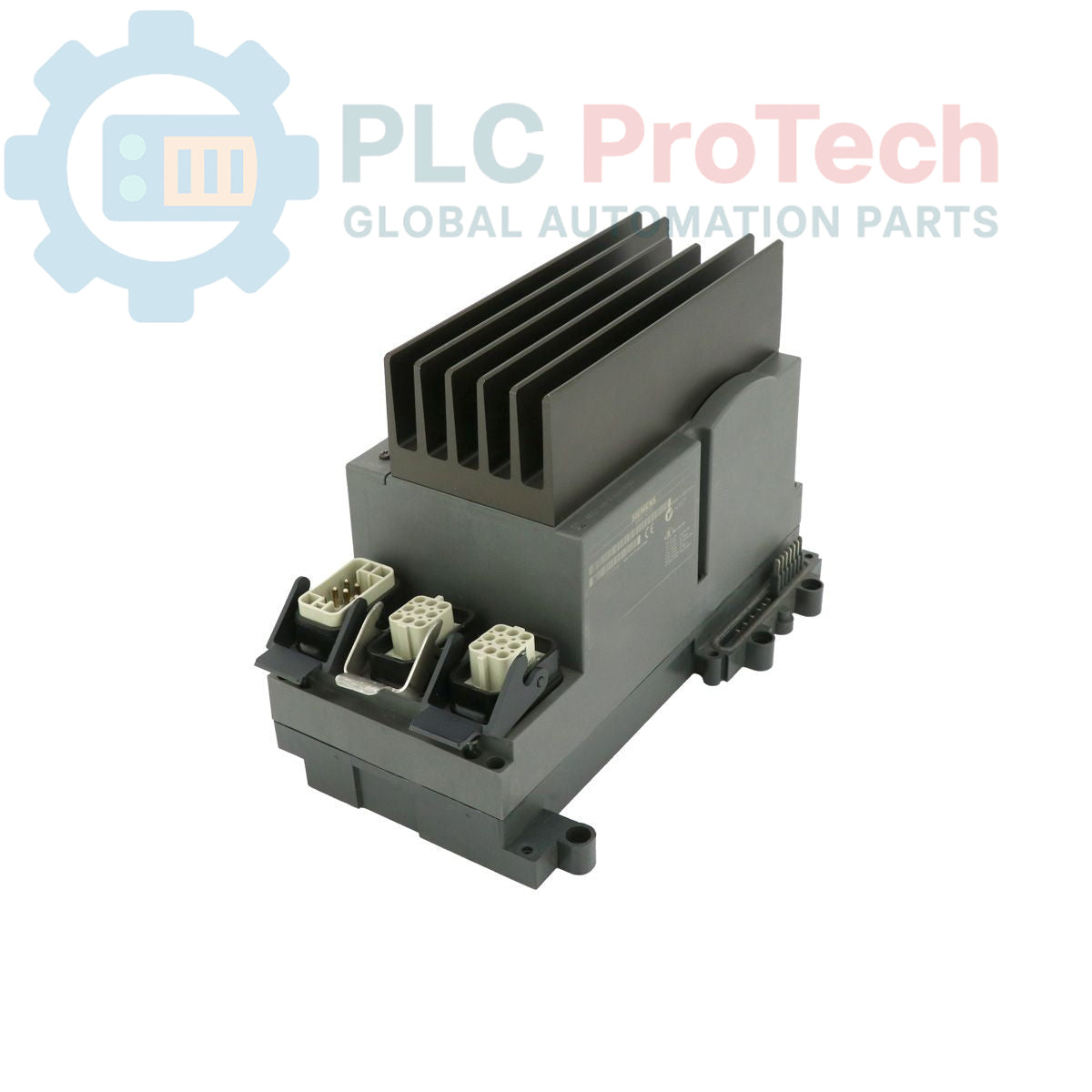

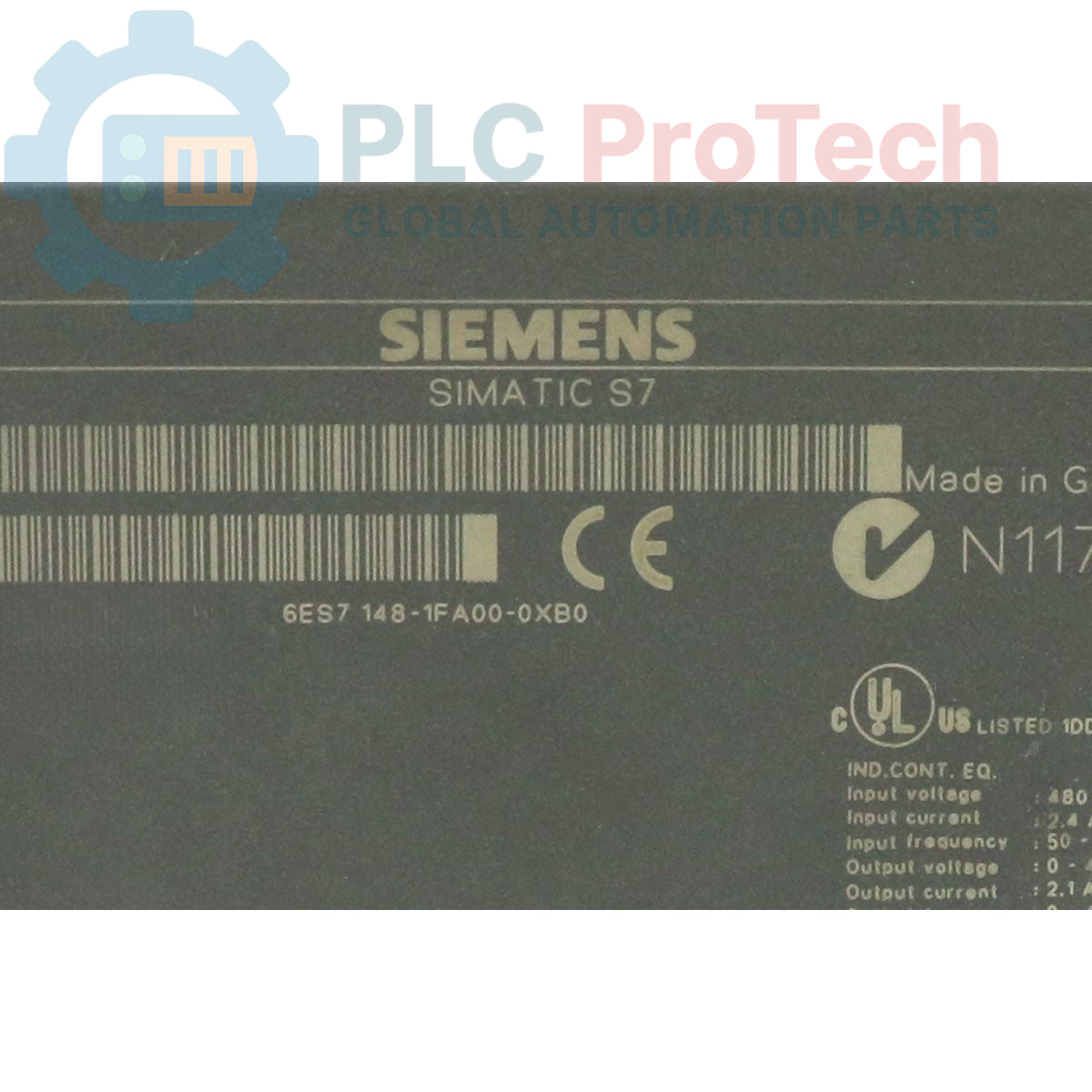

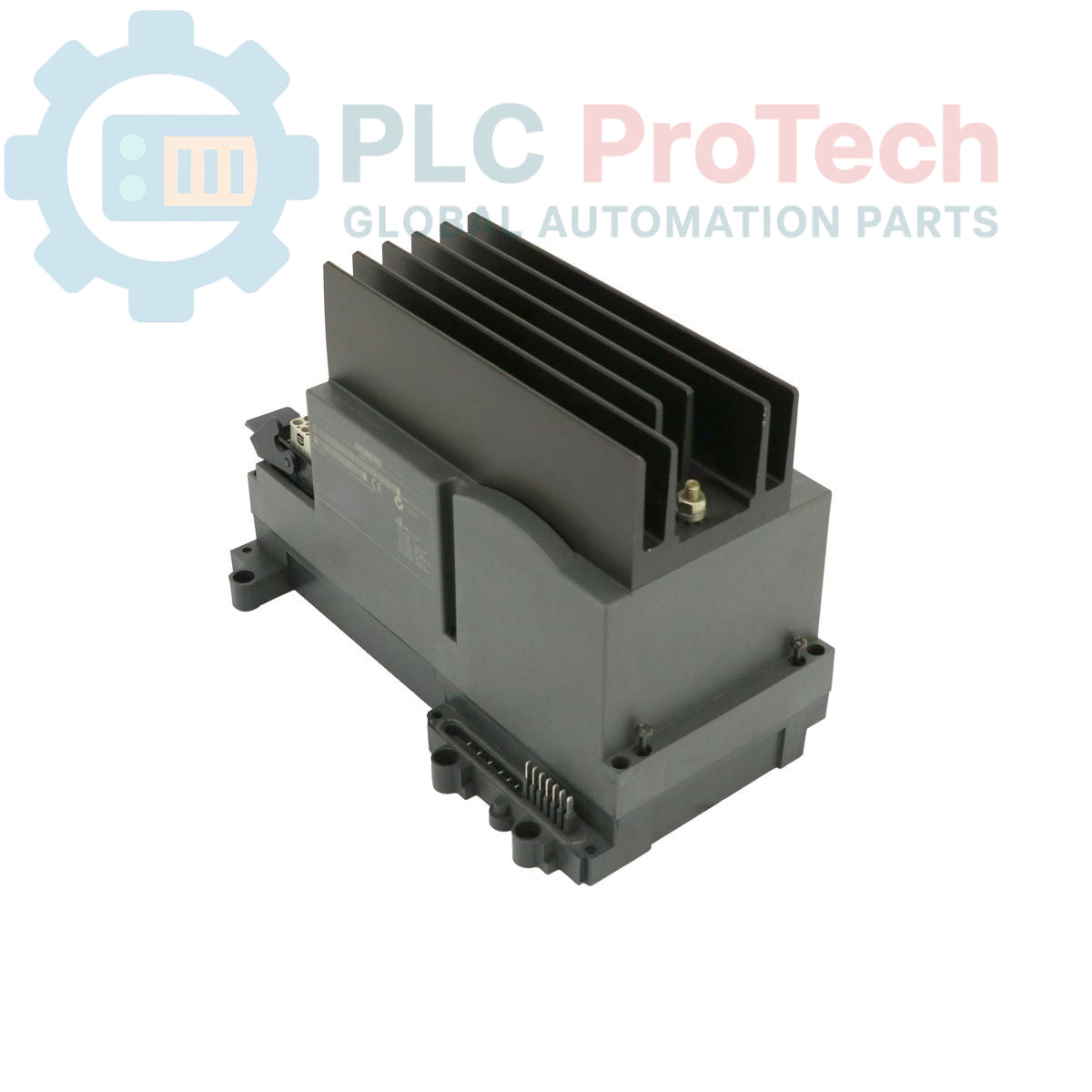

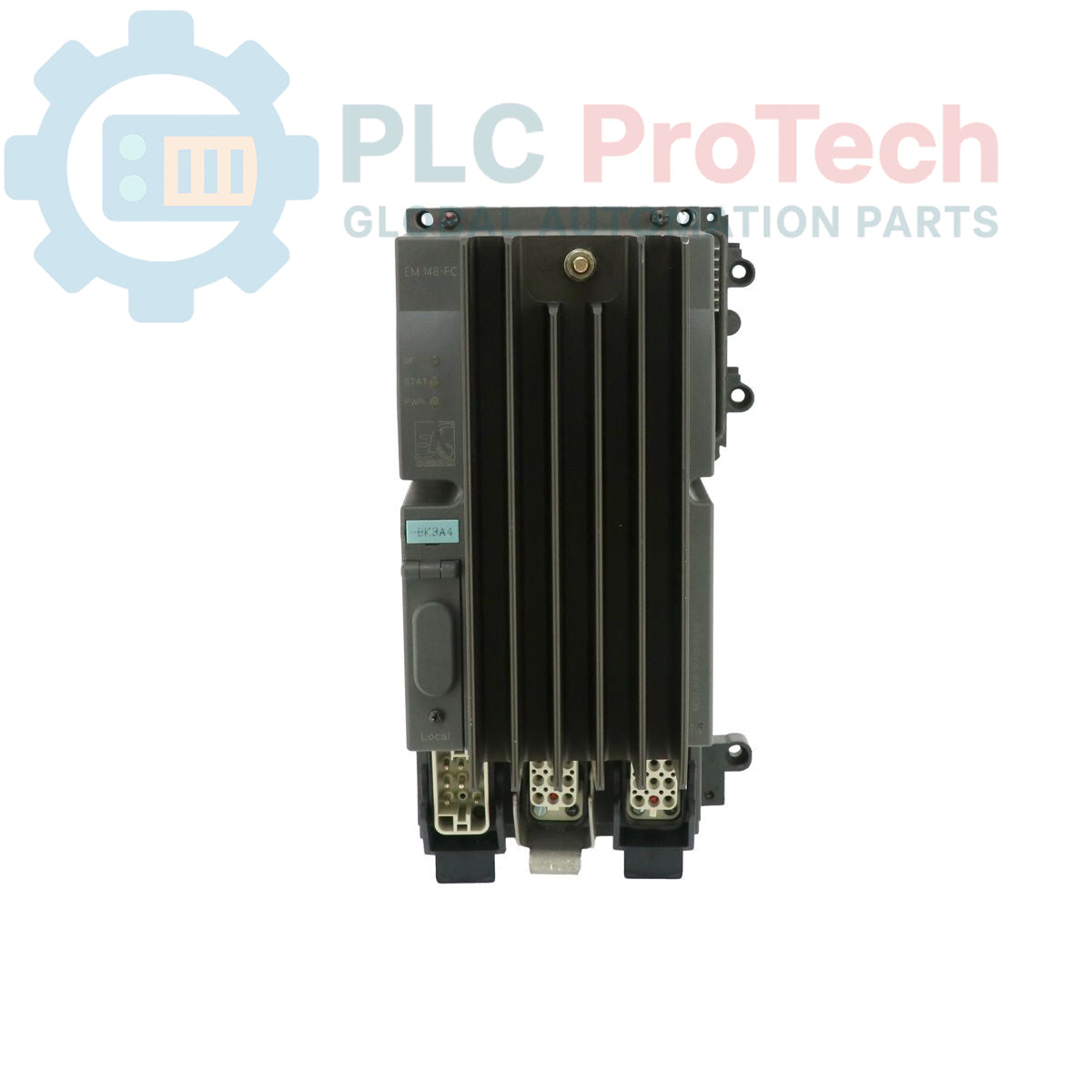

Convertitore di frequenza Siemens SIMATIC ET 200X EM148-FC 6ES7148-1FA00-0XB0

Descrizione

Questo è un convertitore di frequenza Siemens 6ES7148-1FA00-0XB0 EM148-FC, un componente del sistema di I/O distribuiti SIMATIC ET 200X. Progettato per applicazioni montate sulla macchina senza quadro elettrico, questo modulo fornisce una potenza in uscita di 750W e dispone di un filtro di rete integrato. È progettato per ambienti industriali difficili con un grado di protezione IP65 e utilizza lo standard DESINA per i collegamenti. Questo specifico codice articolo è classificato come obsoleto, con un successore designato disponibile.

Caratteristiche

• Potenza nominale di 750 W per il controllo dei motori.
• Filtro di rete integrato per ridurre le interferenze elettromagnetiche.
• Grado di protezione IP65, adatto al montaggio diretto sulla macchina senza quadro elettrico.
• Interfaccia di collegamento conforme allo standard DESINA.
• Fa parte della famiglia di I/O distribuiti SIMATIC DP per un'integrazione senza soluzione di continuità.

Applicazioni

• Soluzioni di azionamento decentralizzate per la produzione e la logistica.
• Sistemi di trasporto e apparecchiature per la movimentazione dei materiali.
• Macchinari per il confezionamento e la lavorazione.
• Linee di produzione automobilistica.
• Installazioni che richiedono un'elevata protezione contro la penetrazione di polvere e acqua.

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Togliere tensione al sistema: Prima di iniziare l'installazione, scollegare completamente e mettere fuori servizio tutte le fonti di alimentazione in ingresso al modulo e ai macchinari associati, in conformità alle procedure LOTO stabilite. Verificare l'assenza di tensione con uno strumento di prova adeguatamente dimensionato.
2. 2
   Fissaggio sicuro: Montare il convertitore di frequenza direttamente su una superficie della macchina solida, piana e priva di vibrazioni. Assicurare uno spazio sufficiente intorno all'unità per la circolazione dell'aria e la dissipazione del calore. Utilizzare tutti i punti di montaggio forniti con elementi di fissaggio di dimensioni e classe corrette.
3. 3
   Collegare l'alimentazione e il motore: Collegare l'alimentazione principale e i cavi del motore utilizzando connettori conformi a DESINA e con grado di protezione IP65. Assicurarsi che tutti i connettori siano inseriti e bloccati completamente per mantenere la tenuta ambientale. Verificare il corretto sfasamento dei collegamenti del motore.
4. 4
   Stabilire la comunicazione: Collegare il cavo di comunicazione SIMATIC DP (PROFIBUS) alla porta designata. Utilizzare cavi schermati appropriati e assicurarsi che il bus di rete sia terminato correttamente secondo le specifiche PROFIBUS.
5. 5
   Controllo finale del sistema: Ricontrollare tutti i collegamenti elettrici e di comunicazione per verificarne il serraggio e la correttezza. Assicurarsi che tutte le coperture protettive e i pressacavi siano installati e sigillati correttamente. Una volta verificata l'installazione, rimuovere i dispositivi LOTO e procedere alla messa in servizio del sistema.
