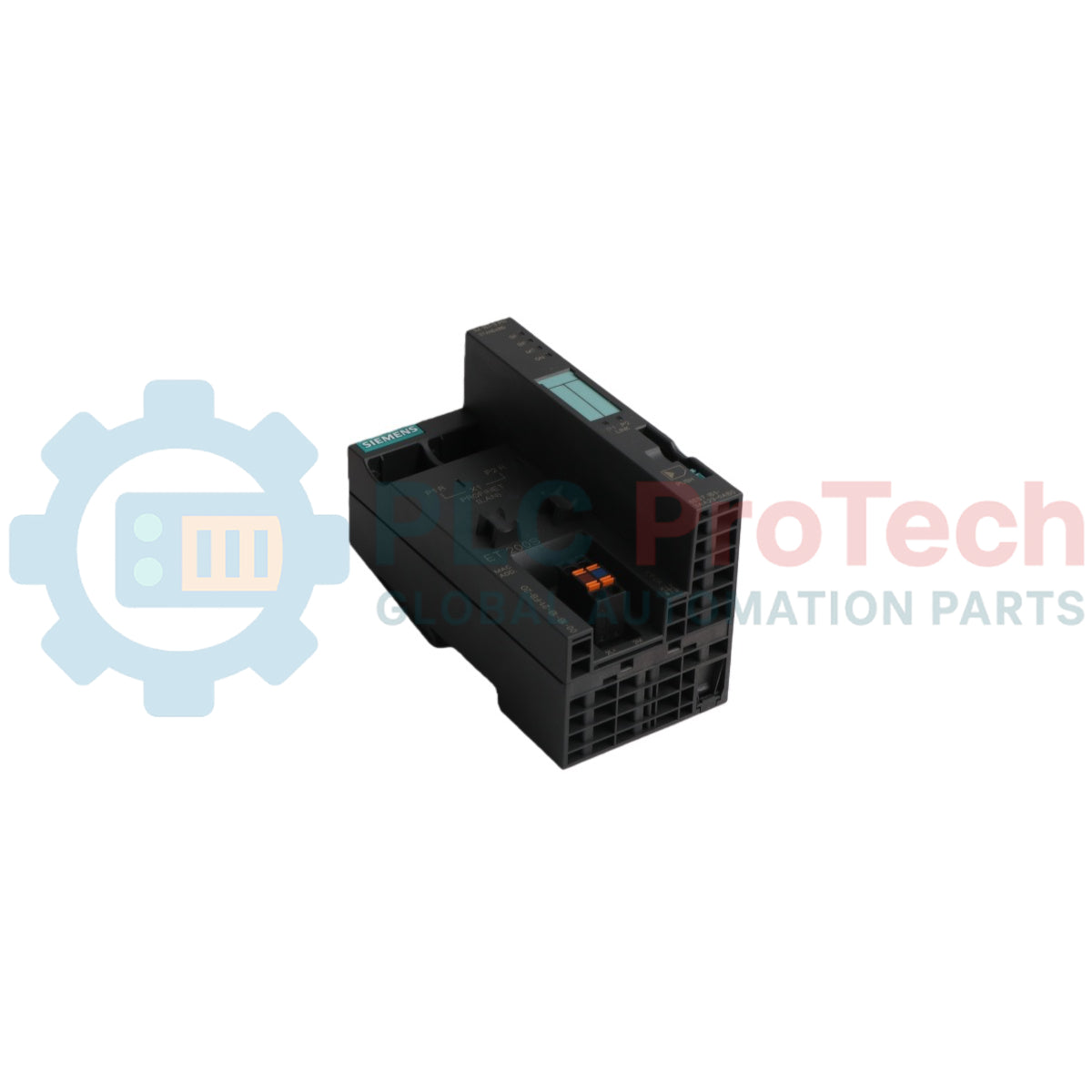

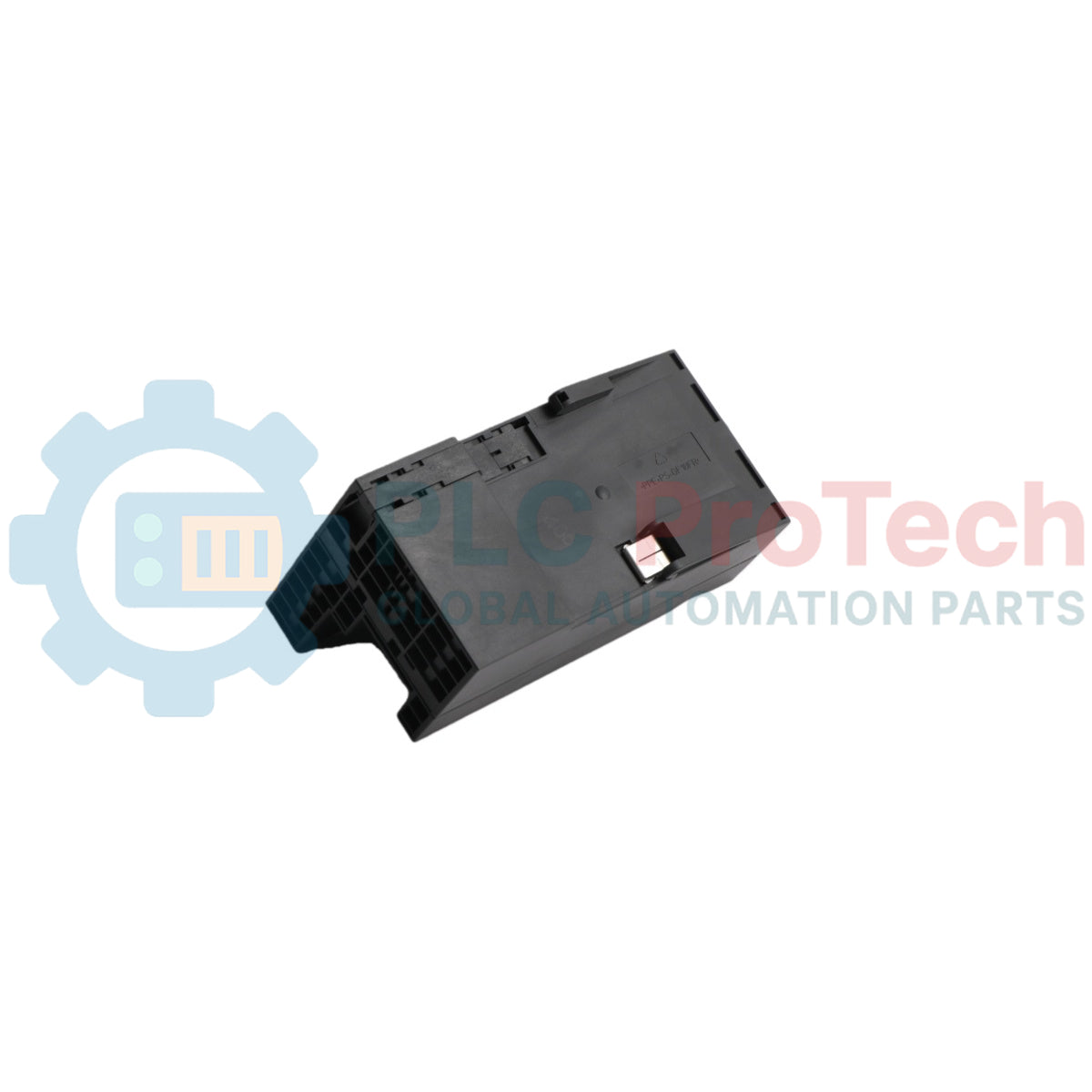

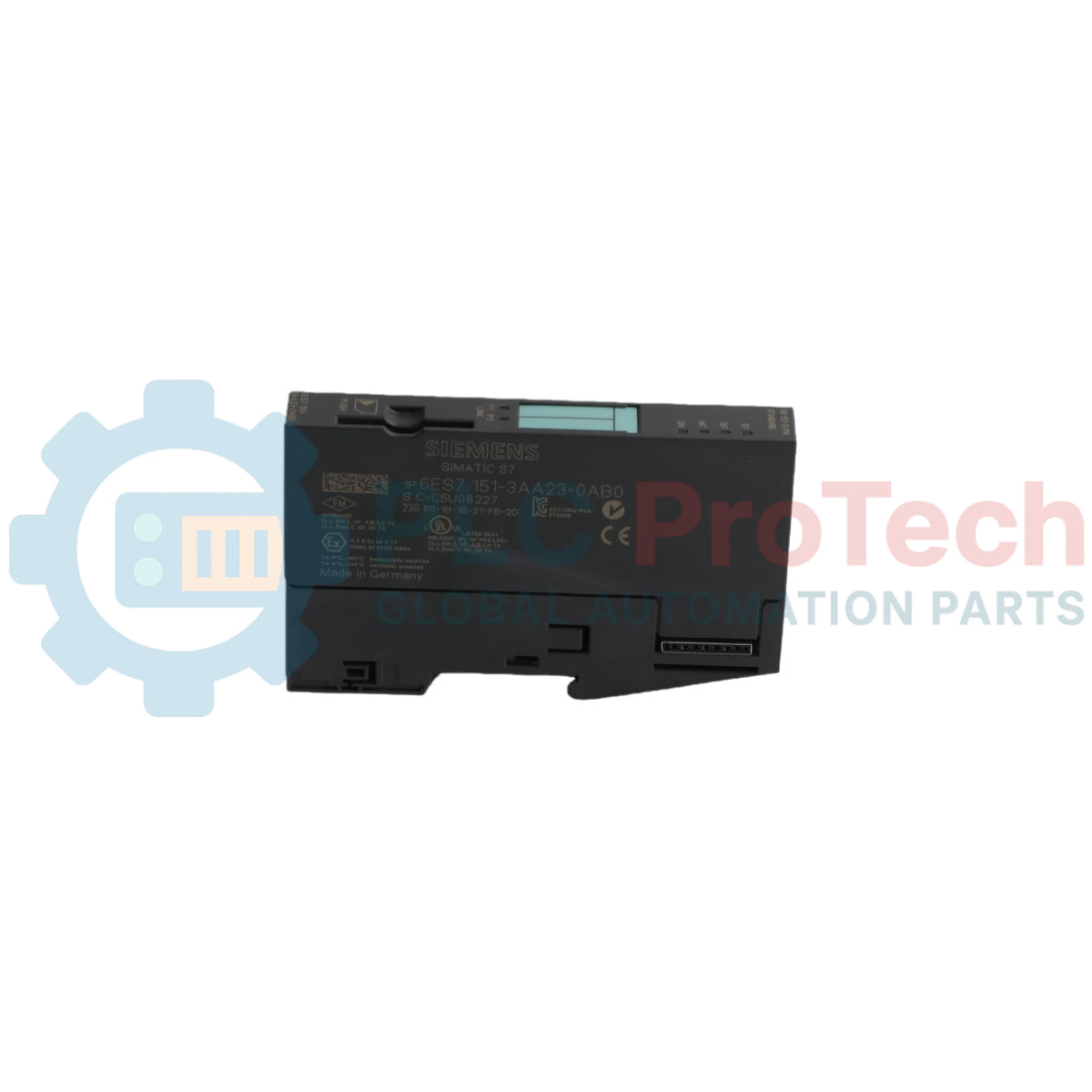

Siemens 6ES7151-3AA23-0AB0 Modulo compatto IM151-3

Descrizione

Il modulo compatto Siemens 6ES7151-3AA23-0AB0 è un modulo IM151-3 progettato come modulo di interfaccia PROFINET per il sistema I/O distribuito ET 200S. Questo robusto modulo consente una connettività continua tramite doppie porte RJ45, supportando la trasmissione dati ad alta velocità a 100 Mbps. Permette un'espansione flessibile del sistema, supportando configurazioni con fino a 63 moduli I/O, comprese diverse unità elettroniche e avviatori motore. Il modulo offre funzionalità avanzate come la ridondanza dei supporti e il supporto per dispositivi condivisi, per una maggiore affidabilità di rete, oltre a funzionalità diagnostiche complete tramite diversi tipi di interrupt, inclusi quelli di processo e di manutenzione. Grazie ai 256 byte di spazio degli indirizzi I/O, 6ES7151-3AA23-0AB0 gestisce volumi di dati significativi mantenendo un funzionamento efficiente. Le funzionalità pratiche includono gli aggiornamenti del firmware tramite PROFINET e il backup del nome del dispositivo mediante SIMATIC Micro Memory Card, rappresentando un aggiornamento diretto rispetto alle versioni precedenti con prestazioni migliorate e funzionalità ampliate.

Caratteristiche

• Modulo di interfaccia PROFINET per sistemi I/O distribuiti ET 200S
• Doppie porte RJ45 per la comunicazione industriale
• Trasmissione dati ad alta velocità a 100 Mbps
• Supporta fino a 63 moduli I/O
• Ridondanza dei supporti integrata e supporto per dispositivi condivisi
• Funzionalità diagnostiche complete con interrupt di processo e di manutenzione
• 256 byte di spazio degli indirizzi I/O
• Aggiornamenti del firmware tramite PROFINET
• Backup del nome del dispositivo tramite SIMATIC Micro Memory Card

Applicazioni

Il modulo compatto Siemens 6ES7151-3AA23-0AB0 IM151-3 è adatto ai moderni sistemi di automazione industriale che richiedono una connettività PROFINET affidabile e configurazioni I/O distribuite flessibili. Viene generalmente impiegato in:

• Sistemi I/O distribuiti (ET 200S)
• Automazione della produzione e dei processi
• Controllo e monitoraggio delle macchine
• Sistemi che richiedono elevata affidabilità di rete e funzionalità diagnostiche

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Assicurarsi che tutta l'alimentazione del sistema ET 200S e dei componenti associati sia scollegata prima dell'installazione o della manutenzione.
2. Montaggio: Fissare saldamente il modulo compatto IM151-3 sulla guida DIN o sulla piastra di montaggio designata all'interno del rack ET 200S.
3. Posizionamento del modulo: Assicurarsi che sia correttamente inserito e collegato al bus del backplane del sistema ET 200S.
4. Connessione PROFINET: Collegare i cavi PROFINET alle due porte RJ45. Utilizzare cavi Ethernet industriali appropriati (ad es., Cat5e o Cat6) per una comunicazione affidabile a 100 Mbps.
5. Messa a terra e schermatura: Assicurarsi che il modulo sia correttamente collegato a terra e che i cavi di comunicazione siano schermati per ridurre al minimo le interferenze elettromagnetiche (EMI).
6. Scheda SIMATIC Micro Memory: Inserire una scheda SIMATIC Micro Memory Card se è richiesto il backup del nome del dispositivo o l'archiviazione di una configurazione specifica.
7. Accensione e configurazione: Ripristinare l'alimentazione del sistema. Configurare il modulo nel software di engineering (ad es., TIA Portal o STEP 7) in base alla topologia della rete PROFINET del sistema e alle assegnazioni degli I/O.
8. Aggiornamenti del firmware: Eseguire gli aggiornamenti del firmware tramite PROFINET secondo necessità, per garantire prestazioni ottimali e accedere alle funzionalità più recenti.
9. Monitoraggio diagnostico: Utilizzare le funzionalità diagnostiche del modulo per monitorare lo stato del sistema e identificare eventuali interruzioni di processo o di manutenzione.
