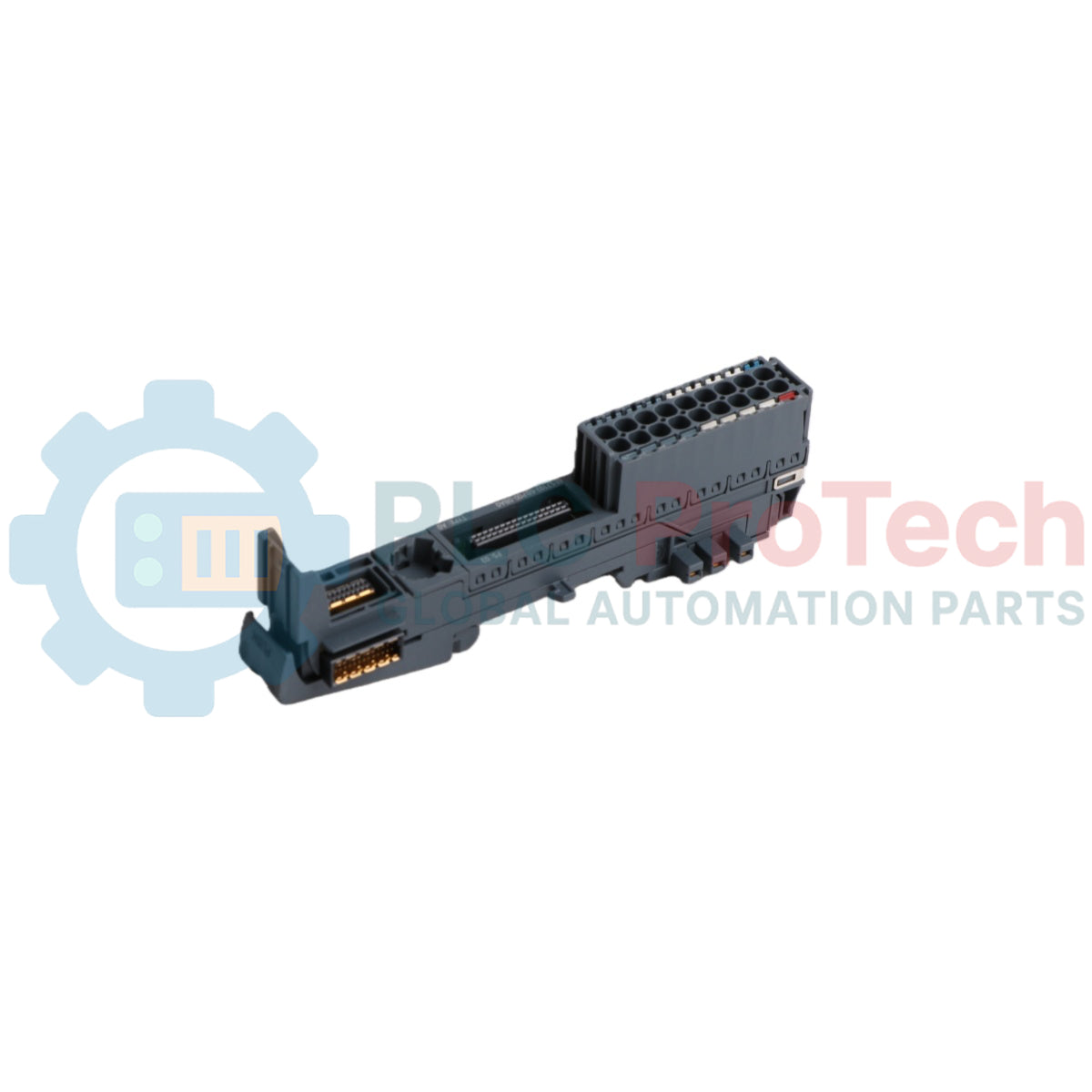

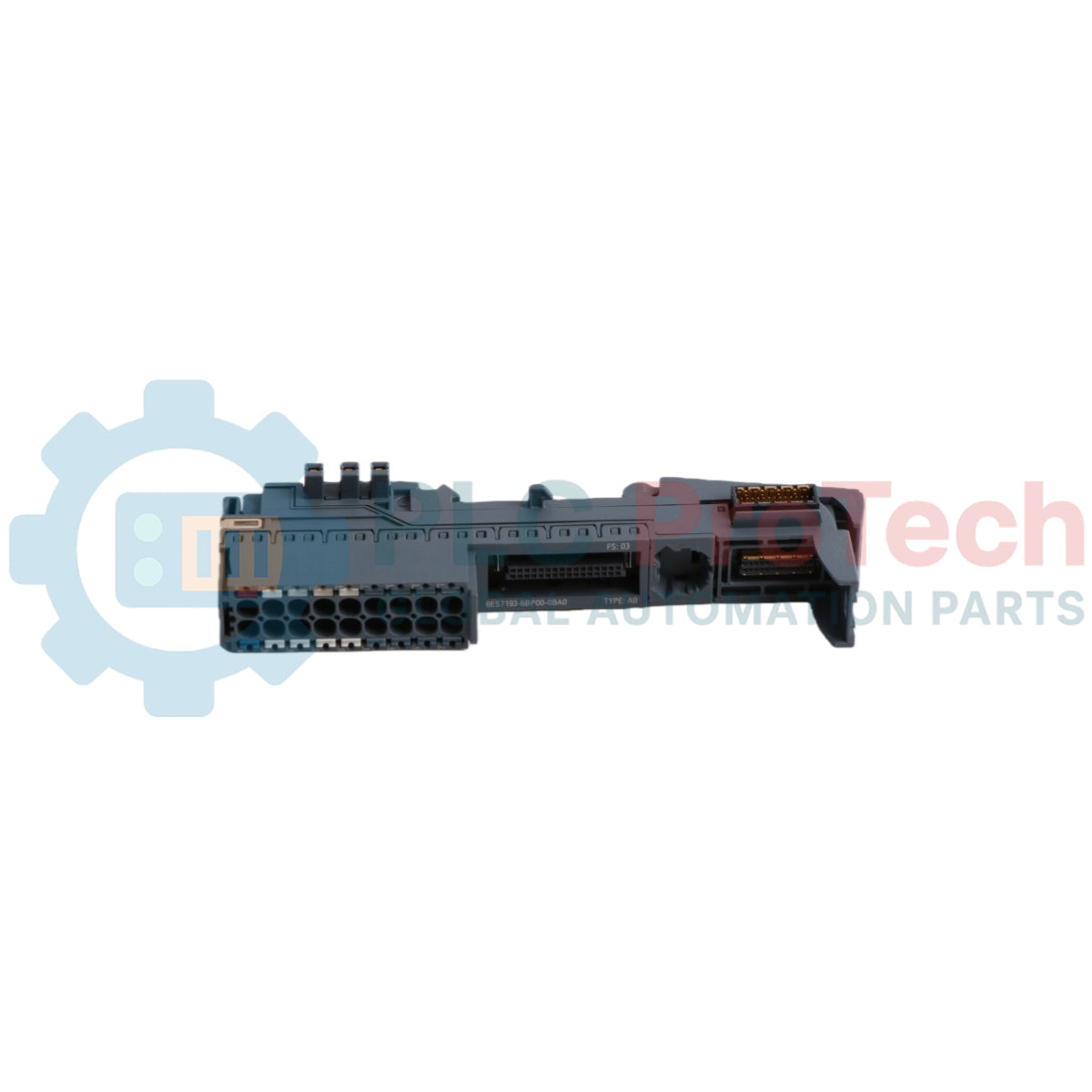

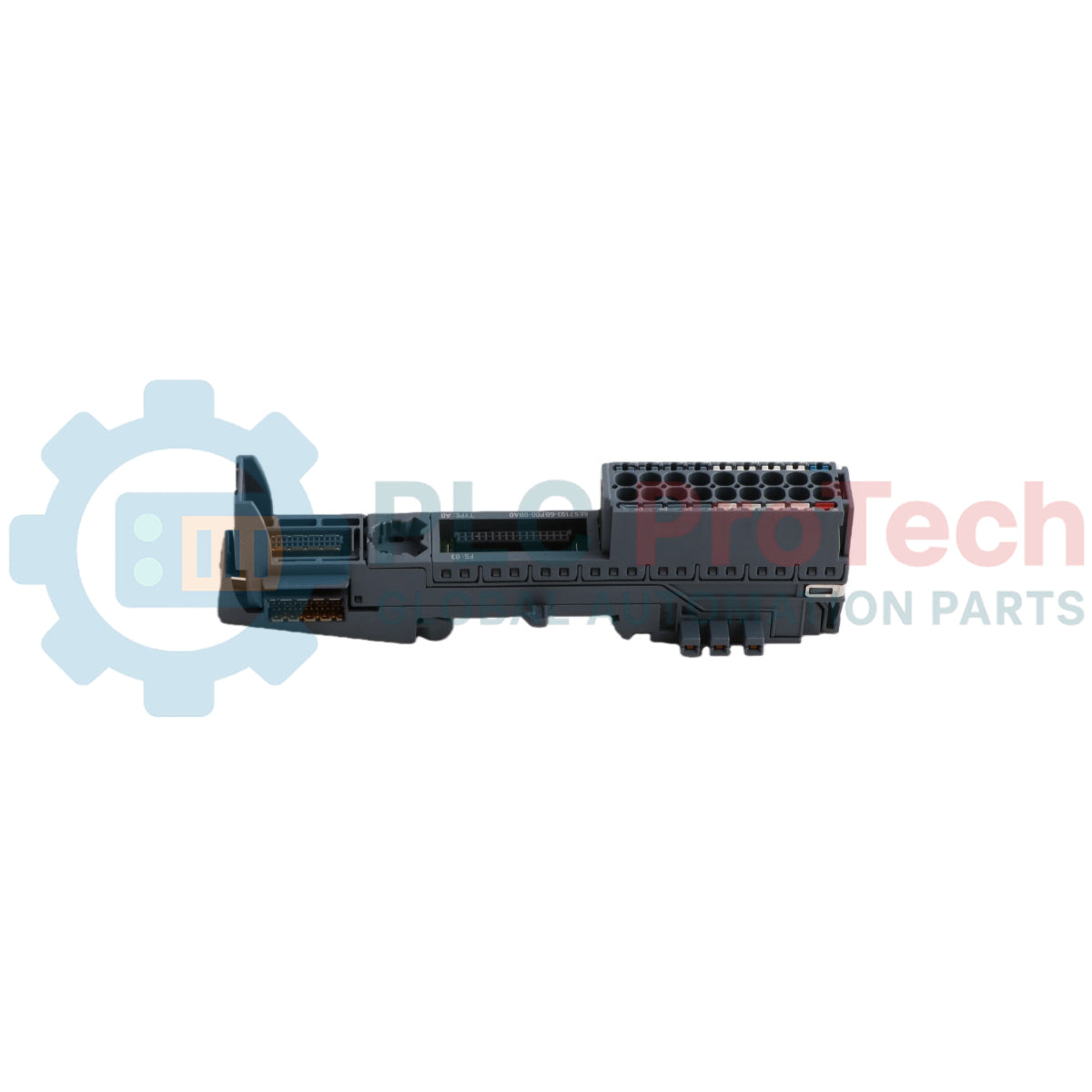

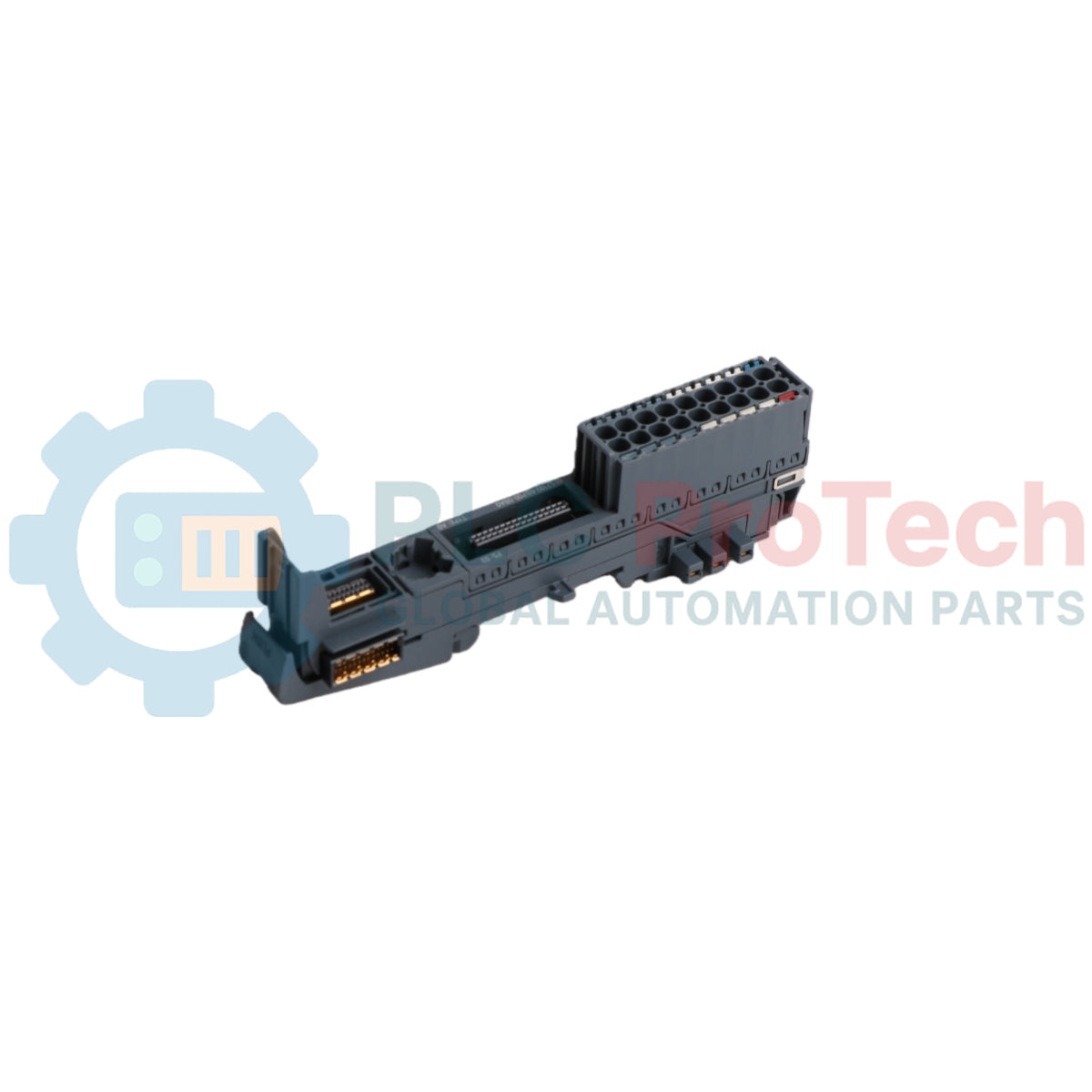

Siemens 6ES7193-6BP00-0BA0 SIMATIC ET 200SP Base Unit

Descrizione

Il Siemens 6ES7193-6BP00-0BA0 è una Base Unit di tipo A0, progettata specificamente per il sistema I/O distribuito SIMATIC ET 200SP. Questa unità di colore scuro funge da punto di montaggio e cablaggio di base per i corrispondenti moduli I/O, facilitando la formazione di un gruppo di potenziale continuo nella configurazione della stazione. Il design compatto, con una larghezza di soli 15 mm, consente una configurazione ad alta densità nei quadri di controllo, ottimizzando l'utilizzo dello spazio. L'unità dispone di morsetti push-in per un cablaggio rapido e senza utensili di conduttori da 0.14 mm² a 2.5 mm², riducendo significativamente i tempi di installazione. Offre 16 morsetti di processo per il collegamento di dispositivi di campo come sensori e attuatori, garantendo una trasmissione dei segnali diretta e affidabile. Inoltre, il modulo include due morsetti dedicati per il collegamento dei bus di alimentazione P1 e P2, in grado di trasportare fino a 10 A, supportando un sistema di distribuzione dell'alimentazione robusto. Progettato con protezione esterna per l'alimentazione a 24 V CC, il 6ES7193-6BP00-0BA0 aumenta la sicurezza e l'affidabilità complessive, con isolamento testato a 707 V CC.

Caratteristiche

• Progettato per i sistemi I/O distribuiti SIMATIC ET 200SP.
• Base Unit di tipo A0 per il montaggio e il cablaggio di base.
• Larghezza compatta di 15 mm per installazioni ad alta densità nei quadri di controllo.
• Morsetti push-in per il cablaggio senza utensili di conduttori da 0.14 mm² a 2.5 mm².
• Dotato di 16 morsetti di processo per il collegamento dei dispositivi di campo.
• Due morsetti dedicati per i bus di alimentazione P1 e P2, con supporto fino a 10 A.
• Protezione esterna per l'alimentazione a 24 V CC.
• Isolamento testato a 707 V CC per la sicurezza operativa.

Applicazioni

Il Siemens 6ES7193-6BP00-0BA0 è adatto a vari ambienti di automazione industriale in cui sono necessarie stazioni I/O distribuite efficienti e compatte. È un componente essenziale per la realizzazione di sistemi SIMATIC ET 200SP, poiché fornisce l'infrastruttura necessaria per integrare i moduli I/O e collegare i dispositivi di campo in quadri di controllo con spazio limitato.

Specifiche tecniche

Collegamenti / interfacce

Linee guida per l'installazione

1. Assicurarsi che tutta l'alimentazione dell'armadio di comando e delle apparecchiature associate sia disinserita prima di iniziare l'installazione.
2. Montare la Base Unit su una guida DIN standard all'interno dell'armadio di comando. Assicurarsi che sia posizionata correttamente e stabile meccanicamente.
3. Inserire i moduli I/O SIMATIC ET 200SP richiesti sulla Base Unit, assicurandosi che scattino saldamente in posizione per stabilire i collegamenti elettrici e meccanici.
4. Utilizzare i morsetti push-in per il cablaggio. Spellare le estremità dei conduttori alla lunghezza consigliata, quindi inserirle semplicemente nei punti di connessione finché non sono salde. Verificare l'integrità del collegamento tirando delicatamente il cavo.
5. Collegare i dispositivi di campo (sensori, attuatori) ai 16 morsetti di processo, rispettando la polarità corretta e l'assegnazione dei segnali indicata nella documentazione del sistema.
6. Collegare i bus di alimentazione P1 e P2 ai rispettivi morsetti, assicurandosi che l'alimentazione soddisfi il requisito di 24 V CC e che sia presente una protezione esterna.
7. Disporre tutti i cavi in modo ordinato e garantire una schermatura adeguata per l'integrità del segnale, soprattutto in ambienti con interferenze elettromagnetiche.
8. Dopo aver installato e cablato tutti i moduli, ispezionare visivamente tutti i collegamenti per verificarne la correttezza e la sicurezza prima di rialimentare il sistema.
