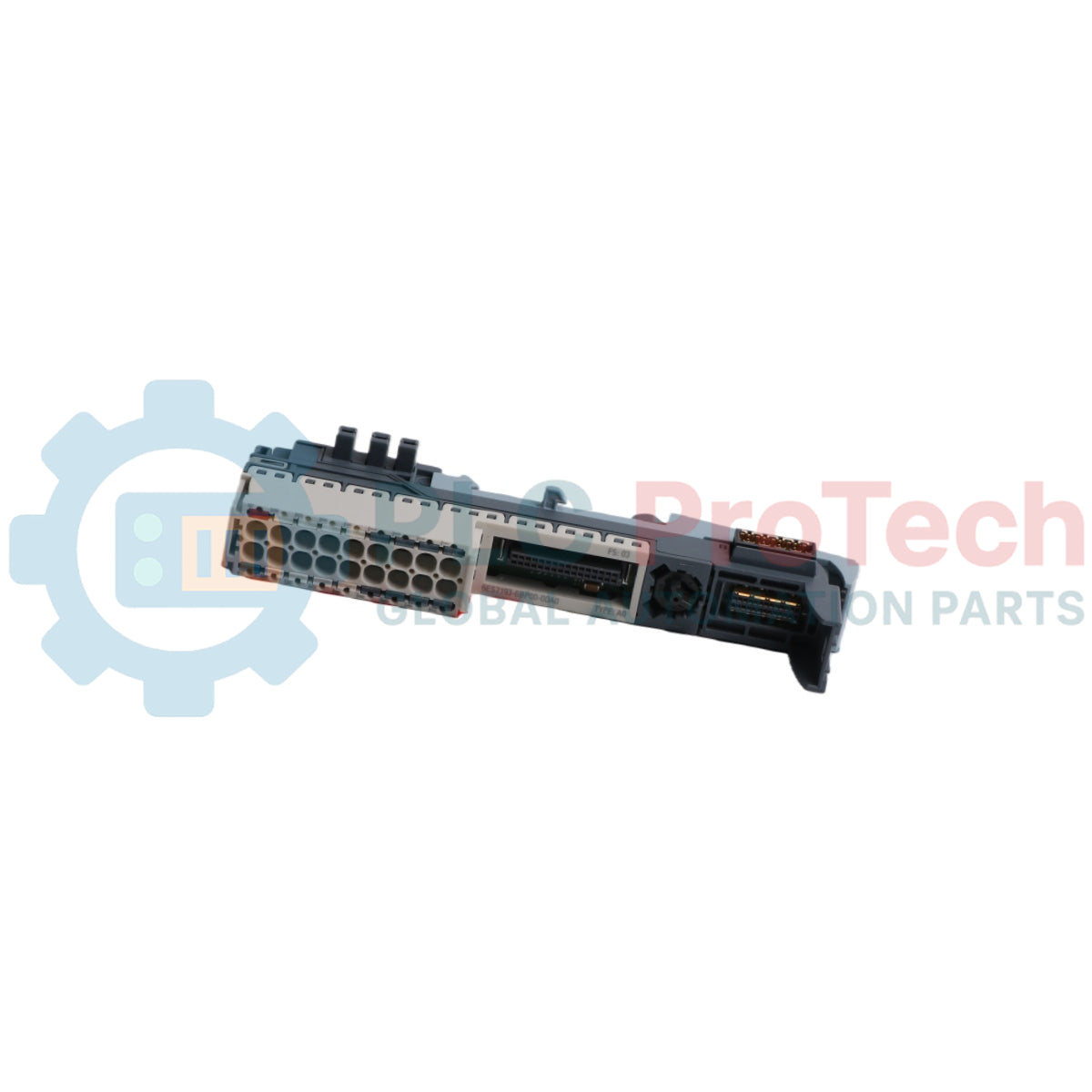

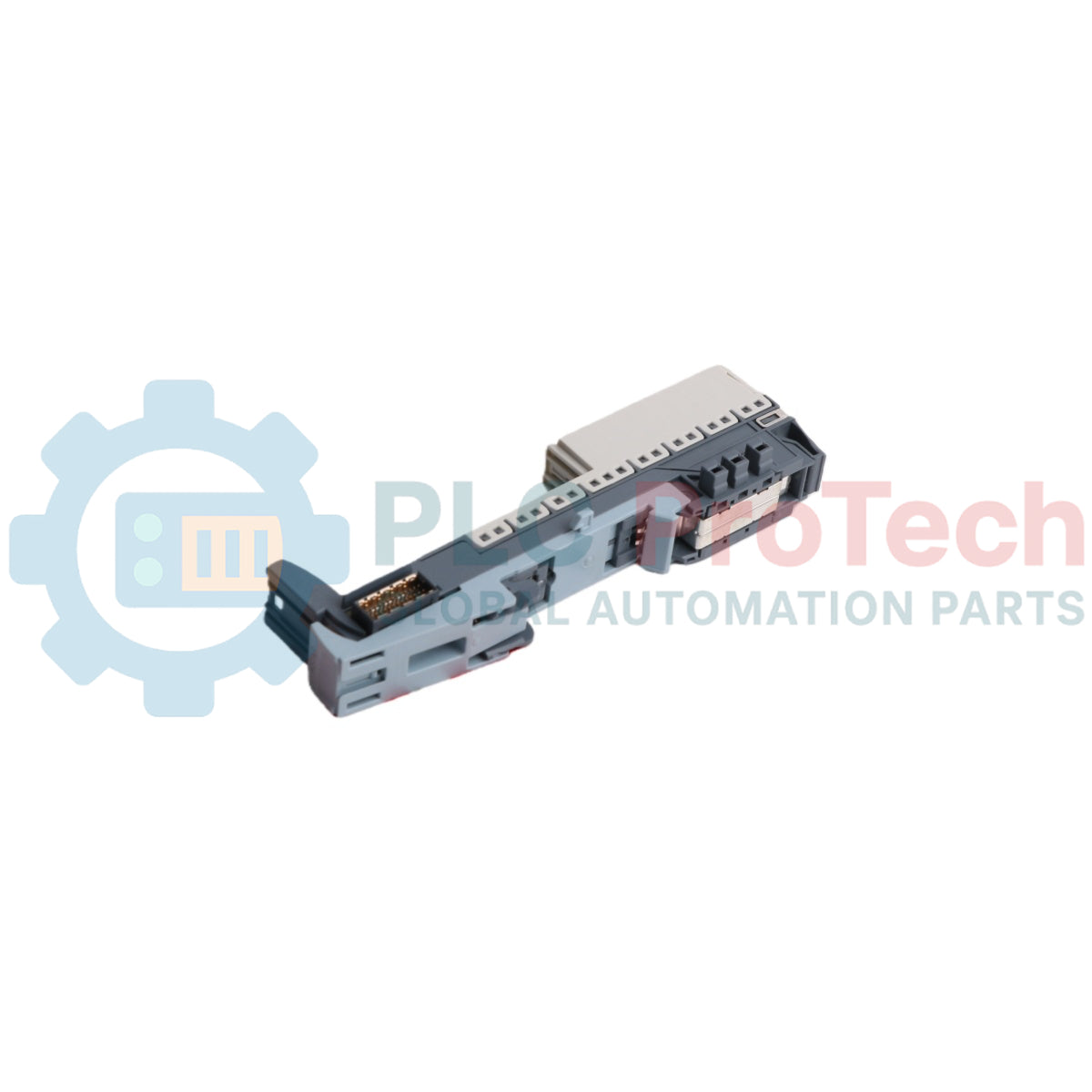

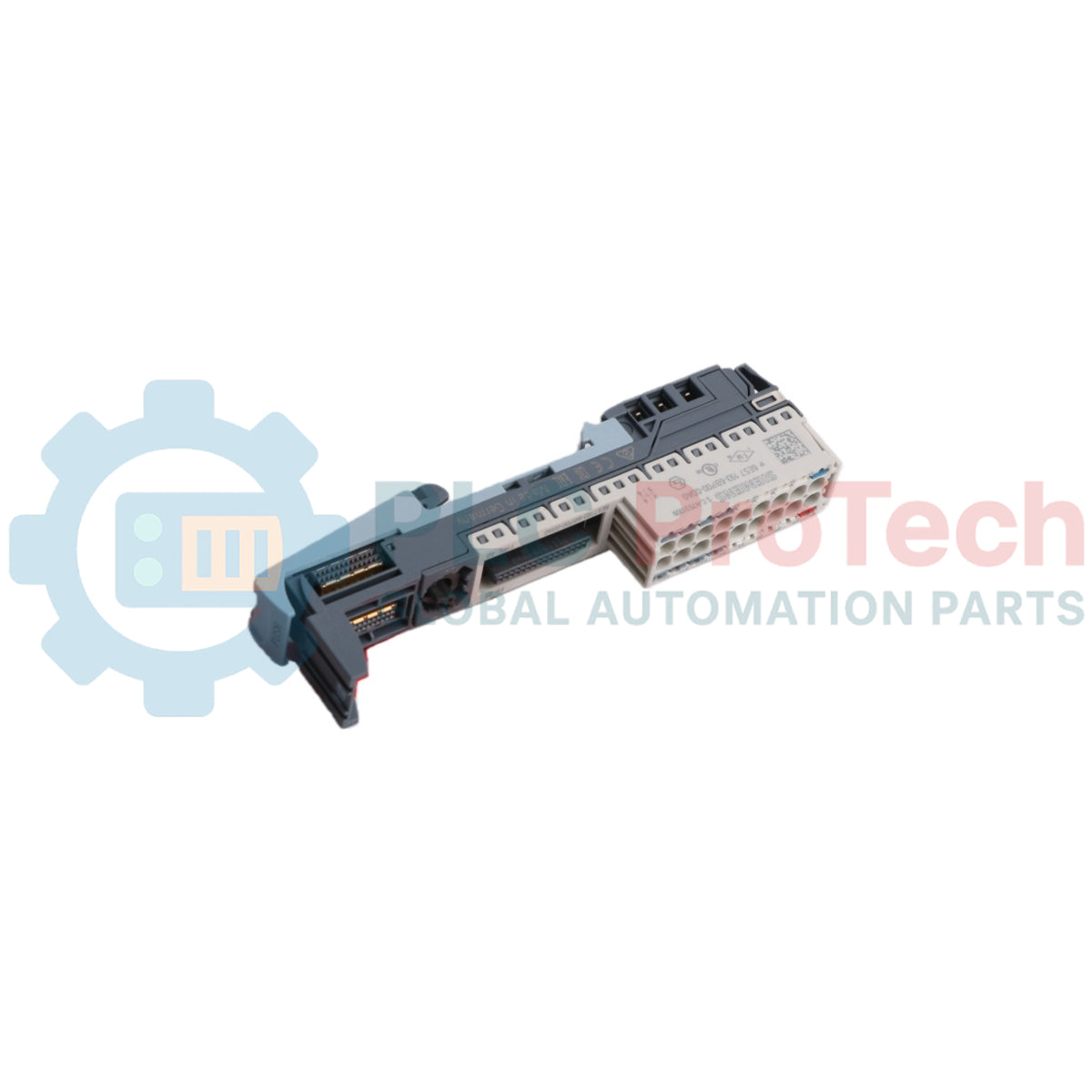

Siemens 6ES7193-6BP00-0DA0 SIMATIC ET 200SP Unità base

Descrizione

Questo è il Siemens 6ES7193-6BP00-0DA0, una BaseUnit di tipo A0 per il sistema di I/O distribuiti SIMATIC ET 200SP. Funge da base di montaggio e terminazione per i moduli I/O ET 200SP e fornisce 16 morsetti push-in per il collegamento rapido e senza utensili dei cavi di campo. Con una larghezza compatta di soli 15 mm, questa BaseUnit è progettata per configurazioni ad alta densità nei quadri di controllo. Supporta un gruppo di potenziale continuo, consentendo di trasmettere l'alimentazione direttamente ai moduli successivi. Il design include un robusto isolamento elettrico, testato a 707 V CC tra il bus del backplane e l'alimentazione, per aumentare la sicurezza del sistema e l'integrità del segnale.

Caratteristiche

• ■Progettato per la famiglia di I/O distribuiti Siemens SIMATIC ET 200SP.
• ■Dotato di 16 morsetti push-in per un cablaggio efficiente senza utensili.
• ■Larghezza salvaspazio di 15 mm per configurazioni di pannelli ad alta densità.
• ■Consente un gruppo di potenziale continuo per una distribuzione semplificata dell'alimentazione.
• ■Richiede fusibili esterni per le linee di alimentazione a 24 V CC.

Applicazioni

• ■Automazione di fabbrica e di processo
• ■Sistemi di controllo distribuiti (DCS)
• ■ Costruzione di macchinari e apparecchiature OEM
• ■ Sistemi di movimentazione dei materiali e trasporto su nastro

Specifiche tecniche

Linee guida per l'installazione

1. Verificare che il luogo di installazione sia pulito, asciutto e privo di vibrazioni eccessive. Assicurarsi che sulla guida DIN sia disponibile un collegamento affidabile a bassa impedenza alla terra di protezione (PE).
2. Montare la BaseUnit su una guida DIN standard da 35 mm. Agganciare il bordo superiore alla guida e premere saldamente verso il basso finché il fermo inferiore non scatta in posizione.
3. Far scorrere la BaseUnit accanto al modulo precedente nella stazione ET 200SP, assicurandosi che i connettori laterali siano correttamente allineati e innestati per stabilire il collegamento al bus del backplane.
4. Inserire il modulo I/O ET 200SP corrispondente sulla BaseUnit fino a inserirlo completamente in sede.
5. Terminare il cablaggio dei dispositivi di campo. Spellare l'isolamento del cavo alla lunghezza corretta e inserire completamente il conduttore nel morsetto push-in appropriato fino all'arresto. Verificare che il collegamento meccanico sia sicuro.
6. Dopo aver effettuato e verificato tutti i collegamenti, chiudere lo sportello del quadro di comando, rimuovere il dispositivo di blocco/etichettatura e riattivare il sistema secondo le procedure standard.
